00264 электромагнитный клапан 4 n91 схема (5 видео)

Честно говоря, возможно, что они были и ранее, но не проверяли, поэтому наверняка сказать не могу. Ошибки такие:

Компонент и/или версия: AG4 Getriebe 01M 4985

00258 — Электромагнитный клапан 1-N88
36-00 — обрыв цепи
00260 — Электромагнитный клапан 2-N89
36-00 — обрыв цепи
00262 — Электромагнитный клапан 3-N90
36-00 — обрыв цепи
00264 — Электромагнитный клапан 4-N91
36-00 — обрыв цепи
00266 — Электромагнитный клапан 5-N92
36-00 — обрыв цепи
00270 — Электромагнитный клапан 7-N94
36-00 — обрыв цепи
00268 — Электромагнитный клапан 6-N93
36-00 — обрыв цепи
00300 — Датчик температуры масла в КП-G93
34-10 — вид ошибки не определен — Непостоянно

Собственно причина снятия и установки АКПП была в том, что был удар в коробку бордюром и сорвало крепление дифа к подушке. Что это может быть, механическое повреждение или что-то с электрикой, вплоть до того, что банально круглый штекер к коробке не подсоединили верно или что-то в этом духе?

Собственно коробка едет, но переключает только до 3, вроде бы, после 60 км. час обороты начинают расти так, как будто 4 не переключается. Аварийный режим никакой не горит (не инвертируются цвета на табло АКПП, между тахометром и спидометром). Сама работа коробки стала более вялая, но это судя по всему из-за того, что она в данный момент в некоем аварийном режиме находится и бережется своей электроникой или чем там она должна беречься.

Содержание

Stierlitz
WRH2E
Басурман
Ошибка 00264 фольксваген акпп

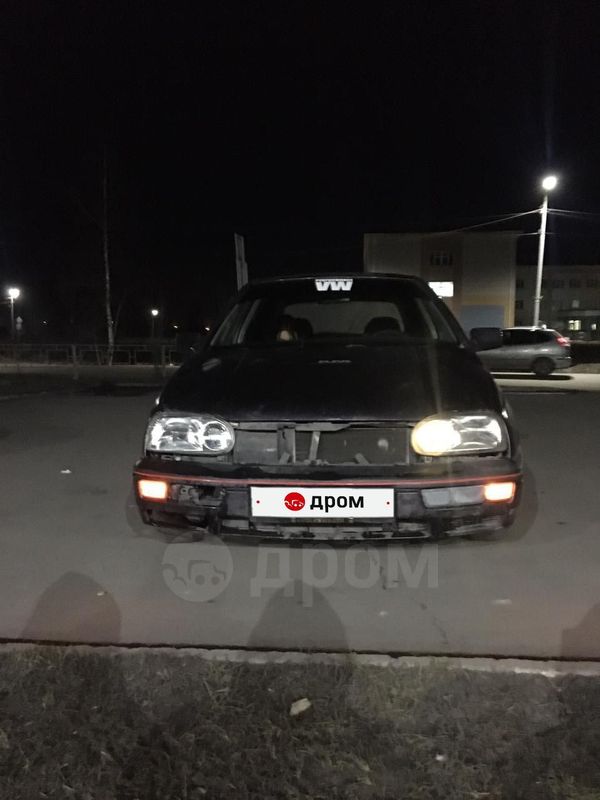

Volkswagen Golf 1995, двигатель бензиновый 1.8 л., 75 л. с., передний привод, автоматическая коробка передач — поломка
Машины в продаже
Volkswagen Golf, 1994
Volkswagen Golf, 1993
Volkswagen Golf, 1995
Volkswagen Golf, 1992
Комментарии 9
📺 Видео

Stierlitz

Мастер советчик

Завсегдатай

WRH2E

Деспот форума, лепший сябр Феи

Завсегдатай

Басурман

Завсегдатай

В общем напишу для тех, кто столкнется с похожей проблемой — суть была в том, что как я и подозревал, был не до конца закреплен контакт между «косой» от АКПП и «косой» от ее ЭБУ. Они сходятся в месте между двигателем и воздушным фильтром, в глубине, это такой круглый контакт (реально круглый, а не с закругленными краями или типа того, в диаметре сантиметра полтора, штырьков там штук 9, расположен лично у меня вертикально), который закреплен на корпусе, к которому с одной стороны подходит коса от коробки, а с другой — от ее блока управления, как я уже написал ранее.

Проблема там бывает в том, как мне объяснили, что там довольно дурацкое крепление, на фишку контакта надевается такое колечко, которое еще надо знать как защелкнуть. В итоге недомастера могут просто надеть фишку на контакт, так как они там вертикально находятся (и не выпадают в итоге, визуально выглядит как будто так и должно быть), но вот контакт из-за вибраций и нагрева теряется, фишка попросту будет вставлена не до конца и реального контакта не будет, хотя со стороны будет казаться, что штекер надет.

В разных вариациях вагов этот контакт может быть расположен по-разному, но в целом это все так, вроде. Что характерно, звонил в рекламируемый в этом разделе форума сервис по АКПП, и там мне начали впаривать про то, что это грозит чуть ли не заменой коробки, тогда как обычный «кулибин» из гаражей по тем же симптомам сразу определил, что дело в проводке и максимум, что грозит, это замена шлейфа внутри АКПП (работу оценил в 5 тыс. рублей и шлейф в 7 тыс. руб, снятие АКПП не потребовалсь бы, при этом в целом шлейф там вообще можно хоть проводами заменить обычными, как это и сделано в предыдущей версии коробки моей), после того, как я к нему подъехал, тупо надел фишку на контакт и зафиксировал ее кольцом.

С этим можно справиться и самому, но я изначально искал этот круглый контакт на самой коробке, и к тому месту, где выходит эта коса, трудно подобраться, тогда как нужное мне соединение находится в описанном выше месте, насколько я понял, это сделано в целях удобства и доп. безопасности проводки, когда она не напрямую идет от АКПП до ЭБУ, а через такое вот соединение, зафиксированное на корпусе автомобиля.

Если кому надо, могу фото потом сделать того места, которое описываю выше.

Видео:Аварийный режим АКПП 01М 00270, 00268 Электромагнитный клапан 6-N93, 7-N94 36-00 обрыв цепи ИТД БОРАСкачать

Ошибка 00264 фольксваген акпп

У товарища пропала на панели индикация номеров переключения передач загорелись все буквы передач, т.е. коробка встала в аварийный режим.
Что самое интресное, на скорости а/м и переключении передач в КП это вроде никак не сказалось.
После выключения зажигания ошибка пропадает.

Проверил сегодня Васей-Диагностом его машину, получил следующую информацию:
— 1 неисправность
00260 — Электромагнитный клапан 2-N89
010 — обрыв или короткое замыкание на плюс. Непостоянно.

Провода возле коробки визуально целые. Что может еще быть?
Каков механизм замены этого клапана?

Читайте также: Замена прокладки крышки клапанов хендай элантра xd

Меню пользователя Sever

Посмотреть профиль

Найти ещё сообщения от Sever

Меню пользователя Серый V10

Посмотреть профиль

Найти ещё сообщения от Серый V10

Меню пользователя Sever

Посмотреть профиль

Найти ещё сообщения от Sever

Меню пользователя Демиург

Посмотреть профиль

Найти ещё сообщения от Демиург

Меню пользователя Servw

Посмотреть профиль

Найти ещё сообщения от Servw

Меню пользователя Демиург

Посмотреть профиль

Найти ещё сообщения от Демиург

Провода возле коробки визуально целые. Что может еще быть?
Каков механизм замены этого клапана?

Электромагнитный клапан N89 находится в блоке клапанов.
Работает как клапан с двоичной логикой и открывает или перекрывает канал циркуляции ATF.
При открывании клапана увеличивается давление ATF в муфте блокировки гидротрансформатора. Если одновременно открыты электромагнитные клапаны N88 и N89, срабатывает тормоз B2, и в режиме Tiptronic на первой передаче возможно торможение двигателем.
Если питание на клапан не подаётся, клапан закрыт.
Если сигнал управления на электромагнитный клапан N89 не поступает, подать максимальное давление ATF на муфту блокировки гидротрансформатора невозможно. Движение в режиме «торможение двигателем» невозможно.
источник .

Звонить проводку и сам клапан через косу, сразу все станет не свои места.

Поздним вечером, когда уже автосервис завершал свою работу к нам в ремзону заехал фольксваген поло седан. Клиент поведал нам, что с недавних пор началась проблема с автоматической коробкой передач. Автомобиль периодически начинал дёргаться и акпп переходила в аварийный режим, а на щитке приборов стала загораться лампочка CHECK ENGINE
Так как на сегодня наш рабочий день уже подошёл к концу, то мы предложили пригнать автомобиль на следующий день с утра, либо оставить его до завтра в боксе. Решением было оставить автомобиль, так как с неисправной коробкой было довольно таки проблематично передвигаться.

И вот настало утро нового дня, и после чашечки горячего кофе мы принялись за диагностику нашего «народного» автомобиля. Подключаем сканер для проведения компьютерной диагностики и считываем ошибки из блока управления автоматической коробки передач (gearbox).

На экране сканера мы видим ошибку: 00268. Solenoid Valve 6 (N93) Blocked or Without voltage. Что в переводе обозначает — Электромагнитный клапан 6 (N93) заблокированные или без напряжения.

То есть либо сам клапан неисправен либо проводка самого клапана. Пробуем прокатиться на автомобиле назад и вперёд. Выясняется, что в данный момент неисправность отсутствует и ошибка, которую мы увидели просто сохранилась в памяти. Получается, что дефект плавающий. Это самое печальное в работе ?

Ниже приведём список параметров, которые мы наблюдаем на экране сканера (блоки измеряемых величин автоматической коробки передач).

Блок №1.
Engine speed. 690 /min
Transmission PRM (fom G182). 630 /min
Transmission output RPM. 0 / min
Driving Mode. 0

Блок №2.
Transmission PRM (fom G182). 630 /min
Voltage transmiss. RPM G182. 1.400 V
Transmission output RPM. 0 / min
Voltage transmiss. RPM G195. 0.640 V

Блок №3.
Driving Manner. DS
Accselerator Pedal POS. 0.0%
Vehicle Speed. 0 km/h
Driving Mode. 0

Блок №4.
Selector lever position. P
Accselerator Pedal POS. . 0.0%
Declination recognition. Level
Driving Mode. 0

Блок №5.
Hill driving factor. 0.0%
Throttle valve factor. 0.0%
Dynamic index. 0.0%
Accselerator Pedal POS. 0.0%

Блок №6.
ATF Temperature (G93). 49 deg C
Cpecif curr.sol. valve 4. 0.200 A
Lockup clutch slip cond. 0
Lockup clutch slip cond. 48 /min

Блок №7.
Solenoid valve 5 (N92). 0.100 A
Solenoid valve 9 (N282). 0.100 A
Solenoid valve 3 (N90). 1.000 A
Solenoid valve 10 (N283). 1.000 A

Блок №8.
Solenoid valve 6 (N93). 0.980 A
Solenoid valve 4 (N91). 0.200 A
Sol valve 1, Sol valve2. 00000000
Battery voltage. 13 V

Блок №9.
Brake Pedal switch. 00000011
Kick down switch. 00000010
Selector level position. P
Multi-function switch . 00001001

Блок №10.
ATF Temperature. 49 deg C
ATF Temp.sensor voltage. 1V
Transmission condition. ADP
Voltage Supply. 13 V

Блок №11.
Brake pedal switch condit. (F47) ..Bls.on
Locking In P/N cond. —
Speed. 0 km/h
Selector level position. P

Блок №12.
Selector level position. P
Tiptronic recoginition. ADP
Driving Mode. 0
Transferrable Torque. 100.0 %

Блок №13.
Selector level position. P
Multi-function switch . 00001001
Tiptronic recoginition. ADP
Transferrable Torque. 100.0 %

Блок №14.
Accelerator pedal pos. 0.0 %
N/A . ADP
Idle switch condition. 00000001
Accelerator pedal cond. 00000001

И так, параметры мы посмотрели и больше всего нам интересен блок величин № 8 с параметром — Solenoid valve 6 (N93) = 0.980 A. Значение равно 0.980 Ампер, это значит что клапан по электрической части в данный момент исправен, так же как и проводка до этого клапана, но так как неисправность всё-таки была, то начинаем проверку и прозвонку проводки, а далее возможно и придётся проверить и сам клапан N93.

Читайте также: Настройка датчика положения дроссельной заслонки ваз 2112 16 клапанов

Для начала проверить состояние разъёма на блоке управления АКПП и прозвоним проводку идущую к клапану. Блок управления коробкой находится рядом с аккумулятором. Фото ниже.

Рис 4.

00264 электромагнитный клапан 4 n91 схема

Рис 5.

Номер блока управления акпп — 09G 927 750 LK.

Снимаем разъём с блока и находим пины, на которые приходят сигналы с блока управления АКПП. Для того, чтобы разобраться какие пины нам нужны, рассмотрим приведённую ниже схему.

Клапан N93 самый крайний справа и подходят к нему два провода: зелёно-жёлтый (17 контакт) и серо-фиолетовый (31 контакт). Распиновка блока управления представлена ниже. Пины клапана N93 выделены жёлтым цветом.

Соответственно прозваниваем проводку вместе с клапаном, подключив мультиметр в режиме измерения сопротивления к контактам 17 и 31 разъёма блока управления акпп.

Сопротивление на контактах 31 и 17 соответствует 10.3 Ом. Это значит, что мы замерили сопротивление самого клапана + сопротивление проводов. Идём дальше и замерим сопротивление каждого провода по отдельности, то есть зелёно-жёлтого (от блока акпп 17пин до клапана N93 14 пин) и серо-фиолетового (от блока акпп 31 пин до клапана N93 14пин). Вот они эти провода, вытаскиваем их из жгута у разъёма блока акпп.

Далее снимаем фишку раъёма клапанов на самой акпп.

Рис 10.

Рис 11.

И что мы видим? Серо-фиолетовый провод отвалился, а зелёно-желтый немного надкусан. Именно надкусан. Позже клиент нам поведал, что живёт он в частном доме, а машину ставит в гараж, в котором периодически бегают крысы. А эти животные, как известно едят всё подряд, вот и погрызли они проводку жгута акпп. И погрызли видимо слегка, но под действием влаги пошла коррозия и провд совсем сгнил. Контакт то был, то пропадал, отсюда и плавающая неисправность.

Рис 12.

Рис 13.

Восстанавливаем соединение, пропаиваем и устанавливаем термотрубку. Чтобы больше горрозиии не было, обмазываем провода разъёма герметиком и даём высохнуть. Вот что у нам получилось.

После установки разъёма и запуска двигателя автомобиль заработал как новенький. Довольный клиент после данного случая решил вплотную заняться истреблением грызунов у себя в гараже ?

Привет всем, вот сегодня с горем пополам дождался диагностику акпп на гольфе…
Ошибка 00264 или Электромагнитный клапан 4-N91.
Где он находиться?
Какова цена и как его заменить — смогу ли сам всё сделать?
Спасибо!
Гольф 3 95г 1.8 АММ автомат 01М
Опубликована:Цена диагностики!

Еще сказали, что лямбду надо бы поменять…слышал, что от ваз 10 подходит!

Новые моменты так сказать!
И вот пишут люди, что:

Причина найдена, ей оказался датчик температуры масла. На сервисе, моему знакомому, посоветовали не трогать коробку, а разобраться с электроникой и он опять приехал ко мне. Я проверил VAGом все измерения, которые описаны в выше указанной инструкции, все как там указанно, нечего не обнаружил. Потом попросил его проехать километров 5, и вернутся. Когда он вернулся, я снова провёл измерения, и что оказалось. Датчик температуры масла, показывал температуру 30 градусов, а в предыдущей проверке было 58 градусов, что нас насторожило. Он уехал к себе в гараж и на следующий день привез разъем с соединительной шиной блока клапанов, и на этой соединительной шине, закреплён чёрный, пластмассовый квадратик, это, оказывается и есть датчик температуры масла. Я проверил его на сопротивление, оно составляло, где то 2500 Ом. Я стал нагревать его феном, сопротивление снизилось до 530 Ом, и вдруг скачек до 1600 Ом.
В общем, датчик, оказался дрейфующим, пришли к выводу заменить его.
Через неделю мой знакомый приехал с радостью на лице, говорит все, проблема, кончалась, все передачи включаются, как им положено.

Это соленоид блокировки гтр, перед тем как просто заменить его прозвони косичку до него и сам соленоид отдельно от косы.соленоид стоит 1круб, косичка примерно рубля 4. можно самому спаять из проводов, если в ней обрыв.Сопротивление соленоида должно быть 5-7 ом.Только скорее всего ты ошибся и у тебя коробка 096, а не 01м.Что-то год для нее староват-тогда там другой соленоид 55_75 ом-ты определись точно…

подскажите пожалуйста, может ли из-за засорения пропадать сопротивление на соленоиде N91?

Еще сказали, что лямбду надо бы поменять…слышал, что от ваз 10 подходит!

Видео:Volkswagen golf 4 Бюджетный ремонт АКПП. Решение проблемы.Скачать

Volkswagen Golf 1995, двигатель бензиновый 1.8 л., 75 л. с., передний привод, автоматическая коробка передач — поломка

Машины в продаже

Volkswagen Golf, 1994

Volkswagen Golf, 1993

Volkswagen Golf, 1995

Volkswagen Golf, 1992

Комментарии 9

Новые моменты так сказать!
И вот пишут люди, что:

Читайте также: 1426 ошибка ваз 2112 8 клапанов

ооооо вот это хорошая новость!

вот завтра привезу мужика знакомого и как раз в гараже, на ямы найдем етот датчик, прозвоним, пощупаем и тд…может правда его только поменять и всё…я уж весь извелся аж…столько нервов потрачено!были бы деньги — сделали бы всё давно, а тут увы…финансы поют романсы!

ооооо вот это хорошая новость!

очередная диагностика сказала, что неисправен датчик хола и какой то датчик на акпп…забыл название!будем вот разбирать автомат, ну всмысле поддон снимать, прозванивать шлейф и как раз датчики может завтра у электрика знакомого…нервы, нервы уже на приделе…

Херово, это тот же соленойд, дело в том что на этой коробке блок клапанов меняется в сборе вроде как. Цену писать не буду он стоит ужас сколько! Просто узнай может все же они меняются раздельно, если да то цена 4600 вроде как

Автомобиль: VW Bora mk4 1J 1.6 8V с АКПП.
VIN: WVWZZZ1JZYW297763 (если поможет делу)

За ранее хочу попросить прощения за мой русский и за мою грамматику.

Вообщем дело вот в чем, в нашей солнечной и радостной стране прошли сильные дожди, температура достигла отрицательных значений. Пятница утром автомобиль выполняет свою функции, словно он только, что сошел с конвейера в немецком Вольсбурге. Т.е. ни каких симптомов ни каких заболеваний. Воскресение, утро, жена ключ в замок, на приборке «новогодняя елка»
ED_-IoKok9y-BA вот видео снял, для наглядности.
Из проделанных работ после возникновения проблемы:
1. Считывание ошибок с помощью Васи Диагноста

2. Поднятие ковра в салоне. Вся левая сторона залита водой, пассажирское переднее и задние места. Высушил. Способ которым вода проникла в салон так и не установлен ?
3. Разборка дворников, визуальный осмотр 2-ух компьютеров под лобовым стеклом. Сухие коннектора, сухие провода.
4. Проверка всех предохранителей в салоне + 3 штуки под капотом на аккумуляторе, 2 из которых отвечают за АБС. (Есть где-то еще?)

Машина заводится с пол пинка, двигатель работает ровно, коробка переключает скорости, хотя судя по индикации на приборной панели находится в аварийном режиме.
Под пассажирским седлом, кроме разъемов подушек больше ничего не нашел. Сами коннектора находятся высоко, вода туда не могла попасть. Не исключаю возможности лопнувшей изоляции на самих проводах которые были таки да были во влажной среде.

Внимание вопросы:
1. Как узнать работает ли блок управления АКПП, который находится под дворниками. Есть ли какой-то способ проверки? Если блок вышел из строя как производится замена, нужно ли его прописывать в ECU и какие блоки я могу поставить?
2. Есть ли какой то способ определить где КЗ на КАН-шине? Не очень хочется разбирать и проверять все подряд, дело в том, что авто уже совсем не новое, все пластики лопаются.

Ту Админ: прошу прощения, если вдруг офф-топ!

раз вода в салоне,то про какой дождь речь? коротить может где угодно ,может жгут где то перетёрся,а может просто залито что то из электронных компонентов. нужно смотреть где течь и вероятность найти повреждение проводки вырастет. залить может в нише трапеции дворников,там короб под разъёмы и если много мусора скапливается,то забиваются дренажные отверстия по бокам и вода течёт в салон,в районе короба,если там есть повреждения резинок, или на входе троса на замок капота. жгут перетирается на выходе из короба,под площадкой акб и на пластике стартера тоже бывает. с виду всё отлично,а поднимешь жгут проводки и там изоляция как ножом срезана. короче повезёт если место просохнет само или будет заметно истирание. хуже когда с виду всё в норме,а по факту проводка повреждена и тогда мучения гарантированы

да,и по днищу много заглушек есть пластиковых,их тоже нужно смотреть иногда,через них при езде по лужам хорошо заливает под коврами и шумоизоляцией,при этом там идут куча проводов и они могут сгнивать
