Tuesday,28,November,2017,14:55:44:10463
ВАСЯ — программа для диагностики автомобилей концерна VAG запущена на Windows 10 x64
ВАСЯ Версия: 17.9.0.1
Версия 17.9.0: 20170912 DS276.2
программа для диагностики автомобилей концерна VAG запущена на Windows 10 x64

VIN: WVGZZZ7LZ4D045954 Номерной знак: 000000
Пробег: 130200km-80902mi Номер заказ-наряда:

Шасси: 7L (7L — VW Touareg (2003 > 11/2006))
Список: 01 02 03 05 06 08 09 11 13 15 16 17 18 19 1C 22 29 32 34 36
37 39 3C 46 47 55 56 57 64 65 68 69 6C 6D 6E 75 76 77

VIN: WVGZZZ7LZ4D045954 Пробег: 130200km-80902miles
——————————————————————————-
Адрес 01: Электроника двигателя Label: 022-906-032-BMX.clb
Part No SW: 022 906 032 EF HW:
Компонент: MOTRONIC ME7.1.1G 0001
Кодировка: 0001133
Мастерская #: WSC 00000 000 08192
VCID: 53AE8355F1DD97DE03-5102

4 Найдены неисправности:
18043 — Шина данных Привод
P1635 — 008 — отсутствие сообщения от БУ климатической установки
18107 — Шина данных Привод
P1699 — 008 — отсутствие сообщения от электроники рулевой колонки
17524 — Ряд 1-зонд 1; электрическая цепь подогрева
P1116 — 004 — обрыв цепи — Индикатор неисправности ВКЛ
17528 — Ряд 2-зонд 1; электрическая цепь подогрева
P1120 — 004 — обрыв цепи — Индикатор неисправности ВКЛ
Готовность: 0110 1101

——————————————————————————-
Адрес 02: Электроника КП Label: 09D-927-750.clb
Part No: 09D 927 750 A
Компонент: AL 600 6Q 0360
Кодировка: 0004136
Мастерская #: WSC 31414 000 00000
VCID: 2C5CF8A98C23E82662-5102

——————————————————————————-
Адрес 03: Электроника тормозной системы Label: 7L0-907-379-MK25.clb
Part No: 7L0 907 379 C
Компонент: ESP ALLRAD MK25 0107
Кодировка: 0014593
Мастерская #: WSC 31414 000 00000
VCID: 3972D1FD73714D8EE9-5120

1 неисправность:
00778 — Датчик угла поворота рулевого колеса
000 — —

——————————————————————————-
Адрес 15: Подушки безопасности Label: 3D0-909-601.clb
Part No: 3D0 909 601 E
Компонент: 0B Airbag 8.4E+ H10 0951
Кодировка: 0012354
Мастерская #: WSC 31414 000 00000
VCID: 254A0D8DEFC9D96EBD-5120

——————————————————————————-
Адрес 17: Комбинация приборов Label: 7L6-920-xxx-7LA.clb
Part No: 7L6 920 880 K
Компонент: KOMBIINSTRUMENT RB4 2935
Кодировка: 0007121
Мастерская #: WSC 00104 935 88655
VCID: 3F86BFE56D5563BED7-5120

1 неисправность:
01336 — Шина данных Комфорт (для всего концерна)
004 — Нет сигнала/связи

——————————————————————————-
Адрес 19: Диагностический интерфейс шин данных Label: 6N0-909-901-19.clb
Part No: 6N0 909 901
Компонент: Gateway K<>CAN 0101
Кодировка: 0000006
Мастерская #: WSC 31414 000 00000
VCID: 70E42CD9608BCCC61E-5120

1 неисправность:
01336 — Шина данных Комфорт (для всего концерна)
004 — Нет сигнала/связи

——————————————————————————-
Адрес 22: Электроника полного привода Label: 0AD-927-755.clb
Part No: 0AD 927 755 BE
Компонент: TRANSFERCASE 0122
Мастерская #: WSC 00000 000 00000
VCID: 7F06FFE52DD5A3BE97-5102

Читайте также: Выбрать зимние шины hankook

——————————————————————————-
Адрес 29: Управление левыми световыми приборами Label: 3D0-909-157.clb
Part No: 3D0 909 157
Компонент: EVG GDL+AutoLWR(l) X012
Кодировка: 0000003
Мастерская #: WSC 31414 000 00000
VCID: 66C84A81524F127674-5120

——————————————————————————-
Адрес 34: Регулировка дорожного просвета (пневмоподвеска) Label: 7Lx-907-553-34.clb
Part No: 7L6 907 553 B
Компонент: LUFTFDR.-CDC- 3C1P1 3650
Кодировка: 0015520
Мастерская #: WSC 31414 000 00000
VCID: 3874D4F9487B548616-5120

2 Найдены неисправности:
00778 — Датчик угла поворота рулевого колеса
004 — Нет сигнала/связи
01772 — Сигнальный провод от датчика давления регулятора дор.прос.(G291)
008 — Недостоверный сигнал — Непостоянно

——————————————————————————-
Адрес 39: Управление правыми световыми приборами Label: 3D0-909-158.clb
Part No: 3D0 909 158
Компонент: EVG GDL+AutoLWR(r) X012
Кодировка: 0000003
Мастерская #: WSC 31414 000 00000
VCID: 67D6478555450B7E4F-5102

——————————————————————————-
Адрес 68: Электроника стеклоочистителей Label: 7L0-955-119-V1.clb
Part No: 7L0 955 119 F
Компонент: Front Wiper 2416
Кодировка: 0000002
Мастерская #: WSC 31414 000 376832
VCID: 3776D7C545655BFE1F-5120

Адрес 02: коды неисправностей удалены

Содержание

01336 — шина данных комфорт (ошибка постоянная)
sergeyk75
Alexander.k
sergeyk75
sergeyk75
WRH2E
sergeyk75
WRH2E
progrommist
Profi VW
sergeyk75
Тема: Ошибка 01336
Ошибка 01336
🎥 Видео

Видео:Синхронизация данных в 1С между разными конфигурациями. Полное руководство.Скачать

01336 — шина данных комфорт (ошибка постоянная)

sergeyk75

Постоянный участник

Ошибка в блоке комфорта, постоянная, помогите специалисты с чего начать?

Alexander.k

Я здесь живу

Вспоминать что делали и кто ковырял. Что с блоком делали? Проводку трогали? Проблемы с проводкой в машине были есть?

sergeyk75

Постоянный участник

sergeyk75

Постоянный участник

Хоть подскажите где эта шина проходит (начало и конец)

С блоком и проводкой ничего не делал.

После ремонта (от аварии) год сам смотрел ошибки по вагкому несколько раз — ошибок не было.

Подшипник опорный на стойке левой менял в сервисе, там можно что задеть?

WRH2E

Деспот форума, лепший сябр Феи

sergeyk75

Постоянный участник

WRH2E

Деспот форума, лепший сябр Феи

progrommist

водолей

Хоть подскажите где эта шина проходит (начало и конец)

С блоком и проводкой ничего не делал.

Profi VW

Я здесь живу

Для правильной диагностики шины CAN необходим осциллограф. Им проще всего работать.

Но в принципе можно тупо прозванивать провода мультиметром и менять на них обжимные контакты в разъёмах блоков управления.
Начните с осмотра разъёма Блока комфорта (оранжевые провода — это CAN) и позвонки их до Гейтвея.
Ошибка только в одном блоке, или ещё где-то есть?

sergeyk75

Постоянный участник

Для правильной диагностики шины CAN необходим осциллограф. Им проще всего работать.

Читайте также: Шины для ниссан сентра 2014

По-моему этаже ошибка в климат контроле тоже была, но спародическая.
Блок комфорта под пассажирским сидением?
И что такое «Гейтвея»? ( а, понял это can, а где он стоит?)

Этаже ошибка в приборной панели и в CAN шлюз, только код 80-10 и она спорадическая.

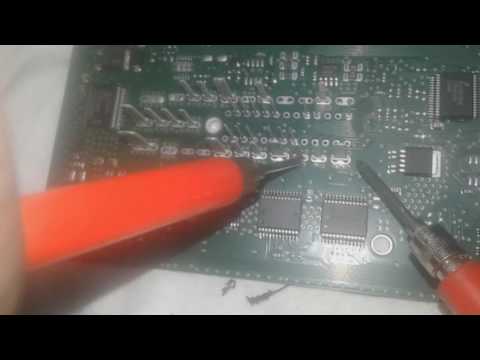

Видео:Блок комфорта passat B5\\Audi A6 C5\\SKODA SUPERB\\ Замена блока комфорта + ремонт проводки.Скачать

$Блок комфорта passat B5\\\\Audi A6 C5\\\\SKODA SUPERB\\\\ Замена блока комфорта + ремонт проводки.$

Тема: Ошибка 01336

Опции темы

Поиск по теме

Pointer Регистрация 29.09.2009 Адрес Россия, Новочеркасск Ростовской обл. Возраст 41 Сообщений 37

Спасибо:

Получено: 0
Отправлено: 0

Видео:Настройка синхронизации данных 1C. Урок 2. Второй этап настройки. Сопоставление данныхСкачать

Ошибка 01336

Запустил проверку на наличие ошибок и получил следующее:
Найдена 1 ошибка

——————————————————————————-
Адрес 08: Электроника климатической установки / отопителя Label: 3Bx-907-044.lbl
Part No: 3B1 907 044 K
Компонент: CLIMATRONIC B5GP 0010
Кодировка: 17000
Мастерская #: WSC 05311

1 неисправность:
01336 — Шина данных-комфорт (для всего концерна)
80-00 — в однопроводном режиме

——————————————————————————-
Адрес 17: Комбинация приборов Label: 3B0-920-xx5-17.lbl
Part No: 3B0 920 829 A
Компонент: KOMBI+WEGFAHRSP VDO V03
Кодировка: 05115
Мастерская #: WSC 00000
WVWZZZ3BZ4E004793 VWZ7Z0C7545666

1 неисправность:
01336 — Шина данных-комфорт (для всего концерна)
80-10 — в однопроводном режиме — Непостоянно

——————————————————————————-
Адрес 19: Диагностический интерфейс шин данных Label: 6N0-909-901-19.lbl
Part No: 6N0 909 901
Компонент: Gateway K CAN 0001
Кодировка: 00006
Мастерская #: WSC 05311

1 неисправность:
01336 — Шина данных-комфорт (для всего концерна)
80-10 — в однопроводном режиме — Непостоянно

теперь вопросы:
обрыв провода? или еще что-то?
Если обрыв, то откуда лучше начинать искать?

Pointer Регистрация 07.03.2010 Адрес 58 Сообщений 11

Спасибо:

Получено: 0
Отправлено: 0

точно такая же проблема, если найдешь отпишись пожалуйста.

Pointer Регистрация 29.09.2009 Адрес Россия, Новочеркасск Ростовской обл. Возраст 41 Сообщений 37

Спасибо:

Получено: 0
Отправлено: 0

lexxx174 конечно.
еще такая же ошибка была в 46-м блоке (центральный модуль систем комфорта), но после удаления она не появилась в отличии от блоков 08, 17

Знатный Перец Клуба VW Passat B5! Регистрация 05.07.2005 Адрес Россия, Москва, ЮЗАО Возраст 51 Сообщений 5,613

Спасибо:

Получено: 84
Отправлено: 49

У друга на Мультивене, на крыше открутилось несколько болтов и вода потекла в салон. Короче когда он приехал, у него практически по всем блокам была такая ошибка. Течь устранили, а потом и ошибки стёрли, больше они не появлялись. Место замыкания к сожалению так и не нашли. Может в сторону блока комфорта капать, что у нас под ногами водителя творится?
