И так, сколько уже было перелопачено интернет в поиске ответа на эти вопросы: «плохо заводиться», «глохнет на холостых», «плавают обороты двигателя», «зависают обороты двигателя при сбрасывании газа«. Одна из причин, это прорыв мембраны в системе стабилизации холостого хода. Но как быть если в вашем карбюраторе отсутствует эта система?, как у меня на фото ниже:

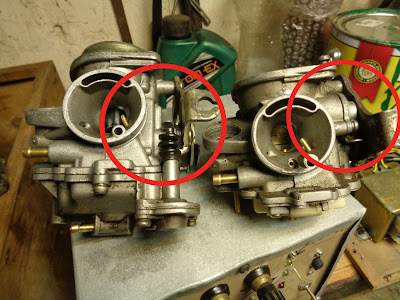

Или же мембрана целая. И так если вы, как и я всё перепробовали, и всё перепроверили, а именно:

1. Вакуумный-бензокраник он же клапан, часто бывает рвется мембрана внутри вакуумного бензо-клапана и топливо самотёком попадает во впускной тракт скутера, что приводит к заливанию свечи и к невозможности вообще запустить мотор, пока не перекроешь эту самую вакуумную-магистраль от вакуумного бензо-клапана к впускному тракту.

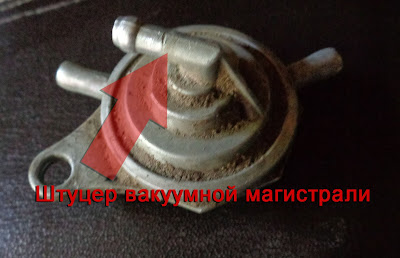

Вакуумный бензо-клапан

Со временем меня за***ло качество этого клапана иными словами надоело раз в сезон его менять на новый, и я установил обычный бензиновый краник, тоже китайский, предварительно заглушив вакуумную шлангочку(магистраль) от впускного тракта.

Простой китайский бензокраник

2. Второе. Все каналы и жиклеры карбюратора перемыты и продуты. После пересмотра видео автора «Мото и ремонт» Карбюратор скутера 139QMB. Система холостого хода, я обрадовался, так как подумал что вот оно решение моих проблем, у меня забит воздушный канал\жиклер холостого хода, так как я раньше особого внимания не уделял этому каналу. Разобрал карб, оценил ситуацию и понял что с каналом всё в порядке. На всякий случай всё перемыл, продул и собрал карбюратор и установил на скутер. Естественно ничего не изменилось. Если и вас так, то предлагаю проделать то же что и я далее.

В моем случае проблема была, можно сказать, на поверхности. Всему виной оказался пусковой обогатитель:

Если быть точным, то не сам обогатитель был проблемой, а уплотнительное кольцо, которое рассохлось и потеряло свои эластичные свойства. Можете проверить и свой, не раскручивая скобу крепления обогатителя, попробуйте по-вращать влево-вправо обогатитель, по оси его иглы. Если он поддается вращению без особых усилий, будьте уверены — пора менять уплотнительное кольцо. У меня он болтался как цветок в проруби, соответственно отсюда и подсос лишнего воздуха (прямо как на инжекторе)) ). Зависание газа при сбрасывании газа. Я раньше не мог подумать, что плохая плотность посадки этого обогатителя, так серьезно влияет на работу скутера.

Читайте также: Какие есть клапаны желудке

Что же происходило? Каналы подачи рабочей смеси (воздух\топливо) холостого хода и пускового обогатителя отличаются диаметром. При этом диаметр канала холостого хода, значительно меньше канала обогатителя. При закрытой дроссельной заслонке и закрытом обогатительном клапане(после прогрева), двигатель «питается» на холостом ходу, исключительно через канал холостого хода. Но благодаря плохой герметичности посадки обогатительного клапана, двигателю проще «втянуть» воздух через большее отверстие обогатительного канала, нежели через канал холостого хода. Тем более что в канале холостого хода, путь воздушного потока проходит: через воздушный жиклер, через топливный жиклер холостого хода, и через винт регулировки количества топливной смеси. А после прохудившегося резинового кольца пускового обогатителя, препятствий на пути у воздушного потока, прежде чем быть втянутым в цилиндр, нет. Таким образом, двигатель тянет воздух без топлива, игнорируя канал холостого хода, и естественно питаясь одним только воздухом — двигатель глохнет.

Нужно подобрать новое кольцо. У меня завалялись латексные или силиконовые кольца, они шли в комплекте с направляющими клапанов:

Содержание

Китайский 4т скутер 139qmb
четверг, 28 сентября 2017 г.
Схема карбюратора на 139qmb
Общая схема
Возможные неисправности карбюратора CVK (из мануала)
Снятие карбюратора (из мануала)
Проверка обогатительного клапана (из мануала)
Клапан отсечки воздуха (из мануала)
Вакуумная камера (из мануала)
Поплавковая камера. (из мануала)
Стандартные жиклеры 50 кубового, китайского скутера с двигателем 139qmb
Регулировка карбюратора (из мануала):
🎥 Видео

Видео:Как работает карбюратор скутера 4т CVK 139qmb | 3DСкачать

Китайский 4т скутер 139qmb

Видео:Тонкая регулировка холостого хода карбюратора скутера, мопеда, мотоцикла. Карбюратор Keihin CVKСкачать

четверг, 28 сентября 2017 г.

Схема карбюратора на 139qmb

По мануалу, стандартная настройка регулировочного винта холостых оборотов: два оборота +\- 1\4

Общая схема

Проверьте все уплотнительные кольца на предмет повреждений. Замените, если это необходимо. Плохое уплотнение в месте посадки обогатительного клапана, очень негативно сказывается на стабильной работе карбюратора и соответственно двигателя.

При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.

Отличное видео с анимационной демонстрацией работы карбюратора, такого типа:

Возможные неисправности карбюратора CVK (из мануала)

1.Двигатель трудно запускается
— Нет искры
-Плохая компрессия

2. Нет топлива в карбюраторе
-Закрытая топливная магистраль
-Закрытый топливный фильтр
-Заблокирована вакуумная линия
-Повреждена\порвана вакуумная линия
-Засорилась впускная игла
-Уровень поплавка установлен слишком высоко

Уровень поплавка: при таким расположении, язычок поплавка, должен едва касаться запорной иглы, при этом не утапливая подпружиненный штифт запорной иглы. Необходимо провести условную линию , параллельно срезу нижней части карбюратора, по касательной наивысшей точки поплавка. Линия замера проводится перпендикулярно двум условным линиям. Согласно мануалу, высота поплавка данного карбюратора должна быть 20,5 миллиметров. Если это не так, следует отрегулировать высоту поплавка, путем изгибания язычка поплавка в ту или иную сторону.

Поплавок слегка давит на иглу собственным весом. Замер производится от среза нижней части карбюратора до наивысшей точки поплавка.

Линия стыковки крышки поплавковой камеры, параллельна линии, которая проходит через самую высокую точку поплавка.

Штангенциркуль, глубиномером, ставится на срез нижней части карбюратора, перпендикулярно. Согласно мануалу высота поплавка 20,5 мм

Читайте также: Как починить клапан утюга

Так же стоит уделить внимание самой игле, поплавка. На ней иметься подпружиненный упор ил правильно сказать шток, через который язычок поплавка давит на иглу. Так вот при наладке карбюратора или ремонте нужно обращать на этот упор внимание. Случается, при долгом простое техники, этот подпружиненный шток прихватывает и он не играет на пружине. Если такое случилось, нужно его разрабатывать применив жидкие ключи или солярку. Если, шток закис намертво, нужно заменить иглу.

Сжатый упор иглы

3. Слишком много топлива для двигателя
-Загрязненный воздушный фильтр
-Утечка воздуха во впускном коллекторе
-Неисправен обогатительный клапан(заклинил или плохое уплотнение в месте его посадки)
-Заблокирован воздушный канал в карбюраторе

4. Слишком богатая или слишком белдная смесь воздуха / топлива
-Неисправен обогатительный клапан(заклинил или плохое уплотнение в месте его посадки)
-Затянутый винт холостого хода
-Поплавковая игла застряла или загрязнена
-Высота поплавка слишком высокая или слишком низкая
-Заблокированный канал воздуха в карбюраторе
-Загрязнен воздушный фильтр
-Подсос воздуха в карбюраторе или коллекторе

5. Двигатель не ускоряеться
-Плохая искра
-Винт воздушной смеси слишком затянут
-Неисправен ускорительный насос

6. Почти не реагирует на ручку газа
-Слабая искра/плохое воспламенение
-Заблокированная топливная магистраль
-Заблокированный топливный фильтр
-Плохое топливо
-Вода в топливе
-Подсос воздуха в карбюраторе или коллекторе
-Неисправен обогатительный клапан
-Затруднено движение топлива в карбюраторе
-Вакуумная заслонка застряла
-Поврежденная вакуумная диафрагма
-Грязь в карбюраторе

Снятие карбюратора (из мануала)

Проверка обогатительного клапана (из мануала)

5. Проверьте иглу и её рабочее место в карбюраторе.
6. При необходимости замените.
7. Установите обогатительный клапан в место установки и нажмите вниз.
8. Установите стопорное кольцо и завинтите винты.

Клапан отсечки воздуха (из мануала)

1. Отвинтите два винта траверсы, тросика дроссельной заслонки, и снимите её.
2. Отвинтите два винта клапана отсечки воздуха.
3. Снимите пружину и вакуумную мембрану.
4. Проверьте на износ мембраны, замените если необходимо.
5. Очистите каналы, удалите грязь.

Вакуумная камера (из мануала)

1. Выверните два винта и снимите крышку
2. Снимите пружину, заслонку мембраны.
3. Снимите топливную иглу. Будьте особенно осторожны, чтобы не повредить мембрану. Заменить если она повреждена.

1. Проверьте иглу на износ и замените, если необходимо.

Поплавковая камера. (из мануала)

1. Выверните три винта и снимите поддон поплавковой камеры.
2. Снимите штифт, который держит поплавок.
3. Выверните основной топливный жиклер, жиклер холостого хода и винт регулировки качества смеси холостого хода.

Будьте осторожны, чтобы не сломать топливные жиклеры и винт качества смеси.
Подсчитайте количество оборотов при удалении винта качества смеси.
При переустановке жиклеров и винта не затягивайте их.

Стандартные жиклеры 50 кубового, китайского скутера с двигателем 139qmb

4. Очистите жиклеры растворителем и сжатым воздух.
5. Очистите корпус карбюратора и все каналы сжатым воздухом.

Читайте также: Какого типа клапаны установлены в системе смазки

1. Проверить поплавковую иглу и её седло, продуть от грязи.
2. Установите жиклер холостого хода, распылитель топливной иглы, основной топливный жиклер в карбюратор.

3. Установите поплавок. Отрегулируйте винт количества топлива. Стандартная настройка — 2 оборота, плюс или минус 1/4 оборота.
4. После установки поддона поплавковой камеры, проверьте уровень топлива с помощью небольшой линейки или калибратора. Правильный уровень топлива составляет 20,5 мм (0,807 дюйма).

Регулировка карбюратора (из мануала):

Не обязательно регулировать винт смеси холостого хода. Этот винт регулируется на заводе и при изменении его регулировки от заводских, будет иметь небольшое влияние на производительность карбюратора.

1. Если этот винт был выкручен вовремя очистки карбюратора, и вы не запомнили его регулировку, стандартная регулировка соответствует двум полным оборотам винта от положения, когда винт закручен до упора, плюс или минус 1/4 оборота.

2. Чтобы отрегулировать этот винт, запустите двигатель и оставьте его работать на холостом ходу. Слегка закрутите\открутите винт и измерьте, на холостом ходу, обороты двигателя. Правильная настройка достигается, когда обороты холостого хода будут максимальными.

3. Отрегулируйте обороты холостого хода двигателя, как только двигатель прогрелся.

Винт упора дроссельной заслонки, предназначен для регулировки оборотов двигателя на холостом ходу. Начинать регулировку этим винтом нужно только после того, как была произведена регулировка винта топливной смеси, и на прогретом двигателе.

4. Установите обороты холостого хода на 1900 обр., плюс или минус 100обр..

5. Проверьте как возвращается двигателя на холостые обороты, после прогазовки на частично открытом дросселе.

6. Убедитесь, что тросик дросселя позволяет управлять дроссельной заслонкой и пластина сектора возвращается на упорный винт.

7. При необходимости перенастройте смесь винтом для стабилизации холостого хода.

Примечание:
Часто задают вопрос: почему льет карбюратор на скутере?
1. Сталкивался с этой проблемой неоднократно, часто бывает после зимнего простоя. Вообще после зимовки лучше перемыть и прочистить карбюратор. На дне поплавковой камеры скапливаются твердые частицы мусора и осадка из топлива, по этому желательно раз в месяц сливать немного топлива с поплавковой камеры, воспользовавшись специальным сливным винтом, под поплавковой камерой, тем самым очищая её. В противном случае, есть риск, что скопившийся мусор рано или поздно попадет в жиклеры, тем самым забив их. Так же мелкие частицы мусора, могут попасть под поплавковую иглу, тем самым застопорив её, как часто это бывает в положении (открыто) и тогда перелива карбюратора не избежать.
2. Бывает, что заливает бензином, но виной тому порвавшаяся мембрана вакуумного бензокраника, и тогда бензин попадает в вакуумную магистраль и далее во впускной тракт, тем самым заливая двигатель лишним количеством топлива.
3. Так же случалось, что при попытке завести двигатель на холодную утром, заливает свечу, причина оказалась нестандартной, ослабленное уплотнительное кольцо в месте посадки обогатительного клапана: подробнее тут.
