Toyota Motor Corporation – известная во всем мире автомобилестроительная корпорация. Как самостоятельная компания была основана в 1937 году. Одновременно с производством отлично зарекомендовавших себя на мировом авторынке автомобилей, концерн большое внимание уделяет разработке и производству современных двигателей внутреннего сгорания. Первые силовые агрегаты для своих автомобилей компания начала изготавливать в 1939 году и с тех пор выпустила огромное количество самых разнообразных моторов. В числе наиболее известных из них – двигатель 1ZZ, который на протяжении 19 лет (1998-2007) производился в трех вариантах:

1. 1ZZ FE – основной двигатель серии. Изготавливался на заводе корпорации, который размещался в канадском городе Кеймбридж (провинция Онтарио). Его мощность варьировалась от 120 до 143 л. с.
2. 1ZZ FED – имея мощность 140 л. с., отличался от базового мотора использованием кованых облегченных шатунов. Изготавливался на предприятии Shimoyama Plant в Японии (г. Шимьяма).
3. 1ZZ-FBE – специальная модификация основного двигателя, разработанная для Бразилии. Этот мотор работает на биотопливе (стандарт Е85).

Видео:Чистка датчика РХХ Toyota CorollaСкачать

Технические характеристики

Двигатель устанавливался на автомобилях: Chevrolet Prizm, Lotus Elise, Pontiac Vibe. Toyota: Corolla, Avensis, Celica, Matrix и многих др.

Видео:Чистка дроссельной заслонки своими руками на двигателе 1 zz-fe Toyota wish. Часть 1.Скачать

Описание

Любой двигатель 1ZZ – это рядный четырехцилиндровый силовой агрегат, блок цилиндров которого изготовлен из алюминиевого сплава.

Тонкостенные чугунные гильзы цилиндров вплавлены в материал основного блока. Внешние стенки гильз имеют конструктивные элементы, способствующие их прочному сцеплению с основой.

Головка блока цилиндров двигателя 1ZZ FE выполнена из алюминиевого сплава. Газораспределительный механизм представляет собой 16-клапанный DONC.

Конструктивно блок цилиндров моторов этой серии отличается от остальных:

• открытой сверху рубашкой охлаждения. Это позволило значительно повысить технологичность изготовления. При этом несколько снизилась прочность блока;
• массивным легкосплавным картером, который выполнен заодно со стальными крышками коренных подшипников. Линия разъема картера и блока цилиндров проходит по оси коленчатого вала, что повышает жесткость блока цилиндров и несколько компенсирует потерю прочности, вызванную наличием открытой рубашки охлаждения.

Двигатель 1ZZ FE – это длинноходный мотор, у которого ход поршня больше диаметра цилиндра. Такое решение позволило улучшить тягу на низких оборотах и уменьшить потерю тепла сквозь стенки камеры сгорания, объем которой уменьшен.

Интерес представляет также конструкция седел клапанов. При их изготовлении была использована технология лазерного напыления, что позволило не только уменьшить толщину седла, но и улучшить охлаждение клапанов.

Регулировка клапанов осуществляется с помощью регулировочных толкателей разной толщины, стаканы которых одновременно выполняют роль толкателя и шайбы. Привод газораспределительного механизма осуществляется однорядной роликовой цепью.

Приводной механизм включает в себя:

• выносной гидронатяжитель с храповым механизмом и пружиной преднатяга;
• специальную форсунку для смазки;
• башмак натяжителя;
• успокоитель.

Видео:Регулятор холостого хода. Тойота опа 1ZZ-FE. TOYOTA OPA. Каменск-УральскийСкачать

Техническое обслуживание

Требования к техническому обслуживанию моторов концерна Toyota тех лет выпуска практически одинаковы и сводятся в основном к своевременному проведению таких процедур, как:

1. замена моторного масла через каждые 10 000, а лучше после 5000 км пробега.
2. регулировка зазоров клапанов газораспределительного механизма каждые 20 000 км.
3. замена цепи привода механизма газораспределения каждые 150…200 тыс. км.

В полной мере это касается и двигателя 1ZZ EF, который относится к категории так называемых «одноразовых» силовых агрегатов. Капитальный ремонт этих моторов невозможен в принципе, так как перегильзовка гильз цилиндров производителем не предусмотрена. Это касается также и вкладышей коленчатого вала.

Видео:Разбираем клапан холостого ходаСкачать

Недостатки мотора 4ZZ-FE – список неприятностей

По поводу проблем данной линейки силовых установок можно говорить очень долго. Многие владельцы сталкиваются с большим расходом. Это возможно из-за различных экологических приборов, которых здесь появилось очень много. Шумы под капотом и звон цепи – нормальное явление. Менять натяжители можно, но помогает это не всегда. Такая конструкция агрегата.

Доставляют неприятности такие особенности установки:

1. Замена цепи требуется уже к 100 000 км пробега. Теряется весь смысл установки этой цепи, лучше бы спроектировали двигатель под обычный ремень ГРМ.
2. Очень часто требуется замена термостата, а его выход из строя чреват перегревом или сбоем рабочей температуры силовой установки.
3. Снять ГБЦ проблематично, равно как и провести ремонт в случае выхода из строя основных деталей этого блока.
4. Для адекватной работы на Тойота Королла потребуется установка подогревателя, в зимнее время агрегат сложно прогревается до рабочих температур.
5. Вопрос обслуживания довольно дорогой. Нужно лить хорошие жидкости, ставить оригинальные комплектующие, цены на которые не самые низкие.
6. Ресурс даже при аккуратной эксплуатации – 200 000 км. Это очень мало даже для такого малого агрегата.

Многих интересует, гнет ли клапана на 4ZZ-FE, если перескочила цепь. Проблема в том, что при перескоке цепи вполне вероятен выход из строя сразу нескольких дорогих узлов ГБЦ. Так что про загнутые клапана вам переживать не придется. Если это произошло, скорее всего, выгоднее найти контрактный агрегат с небольшим пробегом. Это сэкономит ваши деньги.

Видео:Клапан холостого хода 1jz. Чистка. Смазка подшипниковСкачать

Неисправности

Двигатель 1ZZ EF достаточно хорошо известен отечественным автолюбителям. Поэтому его слабые места также хорошо изучены. Чаще всего встречаются неисправности, изложенные в таблице.

Читайте также: Замена направляющих втулок клапанов узам

Видео:Чистка дроссельной заслонки и регулятора холостого хода. Toyota Corolla FielderСкачать

Что собой представляет датчик и причины его засорения

Датчик холостого хода – это одна из важнейших деталей двигателей внутреннего сгорания, который помогает им без участия человека поддерживать определенное количество оборотов при запуске автомобиля. То есть теперь мы знаем, что это исполнительное устройство автомобиля, которое предоставляет удобство в управлении транспортным средством, и в тот же момент устройством жизненно-важным для двигателя, для поддержания его нормальной работоспособности.

Как правило, при забивании данного клапана бортовой компьютер автомобиля ошибок не регистрирует. Он не считает повышенные или пониженные обороты ошибкой, так как водитель путем нажатия педали газа также может поднимать и опускать эти обороты.

Работа датчика очень проста. При запуске двигателя, компьютер автоматически устанавливает электромагнитный клапан в установленное для него значение. Однако, компьютер понятия не имеет о таких понятиях как:

• засор сажа;
• окисление;
• различные отложения на внутренних стенках датчика и так далее.

Поэтому он устанавливая необходимые параметры и понятия не имеет что клапан может не открываться до необходимого положения из-за засора. На клапане имеется две обмотки. По техническому паспорту автомобиляих сопротивление должно находиться в границах 20 Ом. В нашем случае данное значение на каждую обмотку достигало 60 Ом. Пазы под болтами имеют возможность регулировать угол закрытия и открытия клапана. Если данная настройка вам не помогает, то необходимо снимать его и чистить. Итак, давайте рассмотрим следующий этап разбора данной проблемы, который уж точно поможет любому автомобилисту разобраться с оборотами холостого хода и сделать их такими, какие они были при покупке автомобиля.

Видео:Проверка клапана холостого хода, без снятия дроссельной заслонки. Тойота Авенсис 1.6Скачать

Тюнинг

Существует несколько способов увеличения мощности двигателя 1ZZ FE:

Кроме компрессора на мотор устанавливают интеркулер для охлаждения воздуха наддува; клапан Blow-off для стравливания воздуха при резком закрывания дроссельной заслонки; форсунки 440 сс; топливный насос Walbro 255 lph. Настроив соответствующим образом технические характеристики мотора при помощи Greddy E-manage Ultimate, можно выжать из него (без доработки штатной цилиндропоршневой группы) мощность порядка 200 л. с.

• Существует также способ, позволяющий довести мощность двигателя 1ZZ FE до 300 и более л. с.

Для этого необходимо: приобрести и установить на двигатель турбокит с турбиной Garrett GT284 (интеркулер, blow-off и пр.);Ÿ форсунки 550/630 сс;Ÿ топливный насос Walbro 255 lph;Ÿ кованые шатуны;Ÿ поршни под степень сжатия 8,5;Ÿ организовать выхлоп на трубе 2,5 дюйма;Ÿ заменить штатный блок управления силового агрегата на Apexi Power FC.

• Если владельцу японского автомобиля понадобится незначительно увеличить мощность двигателя 1ZZ FE (не более 30 л. с.), то ему будет достаточно:Ÿ поменять штатные распределительные валы на Monkey Wrench Racing Stage 2 (фаза 272, подъем 10 мм);Ÿ организовать прямоточный выхлоп с пауком 4-2-1;Ÿ обеспечить подачу холодного воздуха.

Видео:1ZZ FE Не едет, много естСкачать

Принцип работы системы

Принцип действия системы VVT-I способствует плавному изменению фазы газораспределения, в зависимости от условий работы силового агрегата. Это происходит за счет поворота распредвала впускных клапанов по отношению к приводящей шестерне в пределах от 40 до 60 градусов.

Привод VVT, оснащенный лопастным ротором, монтируется на впускном валу. Если мотор находится в состоянии покоя, то нормальный запуск обеспечивается специальным фиксатором, удерживающем распределительный вал в положении максимальной задержки.

1 — управляющий клапан VVT-i, 2 — датчик положения распредвала, 3 — датчик температуры охлаждающей жидкости, 4 — датчик положения коленвала, 5 — привод VVT

За счет электромагнитного клапана, управляемого электронным блоком, осуществляется регулировка подачи масла в полости задержки и опережения привода VVT. Информация по дозировке подаваемого масла берется от сигналов датчика положения распределительных валов. Максимальный угол задержки на заглушенном моторе, создается благодаря золотнику, который перемещается специальной пружиной.

Команды на электромагнитный клапан поступают от блока управления двигателем. В зависимости от конкретного режима мотора, может происходить следующее:

• клапан переходит в режим опережения и сдвигает золотник управляющего механизма. При этом поток масла направляется к ротору со стороны полости опережения, поворачивая распределительный вал;

Движение масла внутри клапана и муфты VVT-I

Читайте также: Регулировка газового клапана колонки

Видео:Чистка дросельной заслонки,датчика холостого хода.КорректировкаСкачать

Как почистить дроссельную заслонку самостоятельно

Видео:Клапан регулировки холостого хода на TOYOTA VISTA 1ZZ-FEСкачать

Чистка РХХ на 1ZZ, своими руками

Сегодня мы рассмотрим и устраним неисправность регулятора холостого хода на автомобиле Toyota, на примере двигателя 1ZZ. Данный пример, так же подходит для двигателей 1NZ-2NZ и им подобных.

Однажды с наступлением холодов, было обнаружено отсутствие «прогревочных» оборотов. Двигатель то и дело глох и тресся пока не прогреется, холостые обороты приходилось поддерживать педалью газа.

Подозрение сразу пало на регулятор холостого хода, который расположен в нижней части дроссельной заслонки. Скажу сразу, что процедура прошла успешно и прогревочные обороты вернулись в норму.

Для начала снимаем воздушный патрубок. Он прикручен двумя хомутами.

Для его снятия можно воспользоваться крестовой отверткой или ключом на «10».

Далее необходимо снять двигатель регулятора. Снимать весь узел холостого хода нет необходимости. Это целесообразно лишь в том случае, если вы решили снять весь блок дроссельной заслонки (например для чистки).

Внешний вид регулятора холостого хода

Открутить мотор привода без специального ключа весьма затруднительно, так как используется весьма редкая звездочка (Torx) не подходит.

Для этого берем полотно ножовки по металлу и аккуратно делаем пропилы в шляпках винта под плоскую отвертку.

Должно получиться примерно так:

Откручиваем винты отверткой.

Привод регулятора представляет собой магнитный сердечник с подшипником, который расположен на одной оси с заслонкой (шторкой).

Из за накопившейся грязи мотор привода не может его повернуть на нужный угол. При поворачивании сердечника рукой он с трудом поворачивается. Нам необходимо смазать опорный подшипник, чтобы сердечник с заслонкой (она расположена внутри и ее без разбора БДЗ практически не видно) вращались свободно. Трудность заключается в том, что здесь используется подшипник закрытого типа и смазать его обычными методами затруднительно.

Для смазки используем силиконовую смазку в аэрозоли.

Смазываем подшипник снаружи.

И внутри, через отверстие для обхода воздуха мимо дроссельной заслонки.

При этом постоянно поворачиваем сердечник до того момента, пока он не начнет вращаться свободно.

Собираем все в обратной последовательности. При этом необходимо установить сердечник мотора в рабочее положение (совместить язычок сердечника с выемкой на внутренней стороне мотора). В любом случае в другом положении он не встанет на свое место. При проведении процедуры не потеряйте резиновое уплотнительное кольцо.

При прогретом двигателе корректируем обороты ХХ за счет небольшого поворота мотора привода и затягиваем винты.

Видео:Чистка дросселя 1zzСкачать

Устройство системы холостого хода.

Для того, чтобы в случае неисправности электросхемы КХХ двигатель не остановился, на другом конце оси клапана предусмотрен механизм открытия заслонки, состоящий из биметаллической пружины (спираль), упора и рычага оси клапана. В зависимости от температуры охлаждающей жидкости в двигателе, пружина изменяет свою жесткость, в следствие чего изменяется положение упора и угол поворота клапана. Обороты ХХ прогретого двигателя при этом выше нормальных (1100-1200 об/мин) Не следует без веских причин изменять положение биметаллической пружины! В случае неправильного положения пружины электросхема попросту не справится с регулировкой оборотов холостого хода. Как это проявляется, можно взглянуть здесь: https://carina-e.ru/viewtopic.php?p=197464&sid=3bb10c7670ab7552101c2e30ecdd9df4#197464

Видео:ТОЙОТА 1NZ FE ВЫСОКИЕ ОБОРОТЫ.РЕМОНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.Скачать

Снятие и разборка:

1. Ослабить хомут, снять температурный датчик, снять крышку воздушного фильтра.

2. Снимем патрубок воздушного фильтра с БДЗ. Откручиваем винт хомута(1). Выдергиваем шланг с БДЗ(2). Вытаскиваем шланги и тросик с крепления патрубка (3,4,5) После сдергиваем патрубок с БДЗ. (фото2)

3. Открутить болты крепления тросика открытия дроссельной заслонки (п1 на фото3), перед этим открутить кожух тросика, затем снять трубки подвода охлаждающей жидкости и вакуума. (п2 фото3) По порядку. Ближний к вам – шланг охлаждающей жидкости. Посередине – вакуум . Самый дальний — шланг охлаждающей жидкости.

! Не забудьте дать машине остыть, иначе охлаждающая жидкость будет очень горячей! И еще, приготовьте болтики, чтобы заткнуть шланги. Размер не запомнил. Подбирал подходящие.(фото3)
фото3
4. Снимаем фишки с датчика положения дроссельной заслонки (1) и клапана холостого хода (2). Откручиваем 2 болта и 2 гайки крепления дроссельной заслонки (3 – 4) (фото4)

5.Снимаем электрическую обмотку клапана холостого хода (1). Снимаем сам клапан (2).

Аккуратно сдергивайте клапан, чтобы не повредить прокладку. Все болты трудно срывать. Пришлось просить помощь. Знакомый держал крепко заслонку прижимая к телу а я срывал болты. (Фото5)

Видео:Регулировка оборотов 1nz-fe 2nz.Toyota corolla. fielder. allex. runx. Самый легкий и быстрый способ.Скачать

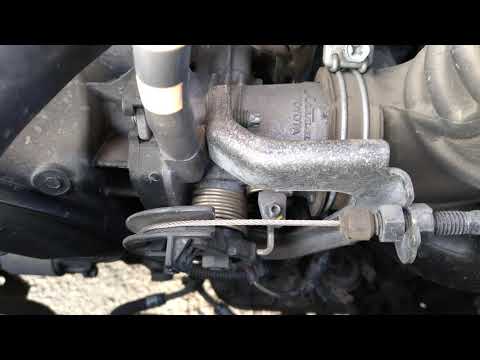

Инструкция по очистке дроссельной заслонки

Самым первым нашим действием после того как мы подымем капот будет отсоединение клеммы с аккумулятора. Только после этого мы приступаем к выполнению всех дальнейших действий. После того как клеммы были отсоединены, снимаем пластиковый кожух. Местонахождение заслонки выделено красным кругом на фото.

После того как вы ее нашли, нам понадобится открутить два болта, которые держат трос газа, отгибаем крепление, слегка ослабляем его и наконец вытаскиваем его. Вытащив крепление, убираем его в сторону. Далее нам необходимо расслабить хомуты, которые держат воздуховод, после чего снять его отодвинуть в сторону. Нам открывается картина, на которой мы видим заслонку.

После того как воздуховод был отодвинут, нам необходимо обратить внимание на рамку, которая держится на двух болтах. Откручиваем ее и снимаем. На фото все отчетливо видно.

Сняв металлическую рамку, приступаем к снятию самого дросселя. Нам необходимо открутить все оставшиеся гайки и болты. Их не много: две гайки и один болт. После чего нам нужно отщелкнуть два разъема – датчика ХХ и датчика положения ДЗ. На предоставленной ниже фотографии все четко и ясно показано стрелочками.

Видео:Чистка Клапана VVT-i и Сетки VVT-i на Toyota VitzСкачать

Регулировка положения дроссельной заслонки.

Букварь говорит, что при ЗАКРЫТОЙ заслонке не должно быть зазора между упорным винтом и упором привода заслонки. Это именно упорный винт. Его назначение — не допустить износа корпуса заслонки и предотвратить закусывание заслонки. Это НЕ РЕГУЛИРОВОЧНЫЙ ВИНТ оборотов холостого хода. Именно поэтому на многих машинах головку винта спиливают еще на заводе. Если так случилось, что винт кто-либо уже покрутил, то нужно добиться полного закрытия заслонки (проверять лучше на чистом узле на просвет) и проверить узел на отсутствие закусывания. Заслонка должна «стартовать» плавно, без прилагания дополнительных усилий для «сдернуть с места».

Читайте также: Обратный клапан ман tgl

Видео:Corolla 120 - плавают обороты на прогреве, трудный запуск на холоднуюСкачать

Итог чистки дроссельной заслонки 4ZZ-FE

Многие пишут что после чистки заслонки у них повышенные холостые обороты и необходимо так проехаться пару сотен километров, чтобы всё настроилось. У меня было всё нормально после установки. Обороты на холостом теперь не плавают, провалов нет. В общем рекомендую данную процедуру, тем, у кого проблемы с холостыми оборотами. Пишут что ещё расход топлива уменьшиться, но я в это не очень верю, ну или уменьшиться если дроссельная заслонка не чистилась лет двадцать, а так будет не заметно.

Чистая дроссельная заслонка двигателя

На этом всё, своими руками провели небольшое полезное ТО (техническое обслуживание) на своём автомобиле.

Видео:Как обучить дроссельную заслонку TOYOTA, чистка дросселя ошибки.Скачать

Регулировка ДПДЗ (датчик положения дроссельной заслонки)

Отличие датчиков в способе информирования блока управления о полностью закрытой заслонке. 4-х контактный имеет контакт IDL, блок управления определяет закрытую заслонку по наличию контакта между IDL и E2.

Отсоединить разъем ДПДЗ Вставить щуп 0,4мм между упором и рычагом заслонки, замерить электрическое сопротивление между контактами датчика.
IDL — E2
— не более 2,3 КОм (может быть значительно меньше — это нормально).

Вместо щупа 0,4мм ставим щуп 0,9мм. Сопротивление между IDL и E2 должно быть бесконечно (обрыв).

3-х контактный ДПДЗ при работе меняет напряжение на выводе VTA относительно E2. При закрытой заслонке оно должно составлять от 0,3 до 0,8V — https://www.carina-e.ru/viewtopic.php?p=136785#136785

Для регулировки ДПДЗ ипользуются параметр «Признак открытия заслонки (12.1)» и «% открытия дроссельной заслонки (7а)». При установке между упорным болтом заслонки и упором щупа толщиной 0,25-0,4 мм признак открытия заслонки должен быть «Закрыто», «%открытия. » — «0». При установке щупа толщиной больше 0,4 мм — «Открытие заслонки» — «Открыто», «% открытия. » — отличен от «0».

Прим: Описание программы и опыт ее применения собран в темах: https://www.carina-e.ru/viewtopic.php?t=1968 — ToyotaOBD. Диагностика клубных машин. https://carina-e.ru/viewtopic.php?t=1145 — ToyotaOBD. Флаговая реализация от chem407(копия carinae).

Видео:Лечим высокие обороты ХХ после чистки дросселяСкачать

Промывка без снятия

Некоторые автовладельцы предпочитают промывку, то есть очистку дроссельной заслонки с помощью промывочных средств без демонтажа самого узла. Как уже говорилось, достичь нужного эффекта без снятия, вероятнее всего, не удастся, однако, и лишним не будет, особенно если нет возможности для полноценной очистки. Для промывки также используются профессиональные аэрозоли для очистки карбюратора или подручные средства (WD-40).

Для промывки без снятия также нужно отсоединить патрубок воздушного фильтра. Затем нужно при закрытой заслонке побрызгать аэрозолем на ее поверхность и удалить отложения с помощью ветоши. После этого следует открыть заслонку и обработать средством для очистки боковые поверхности и каналы.

Видео:Тойота Премио 1NZ-FE трясётся двигатель на холостом ходу, повышенная вибрация.Скачать

Регулировка положения биметаллической пружины:

Устройство нашего клапана ХХ на пальцах. 1. Клапан состоит из двух составляющих — соленоида (две катушки на открытие и закрытие) и биметаллической пружины. 2. И соленоид, и пружина дергают шторку каждый сам по себе 3. Итоговое положение шторки определяется равновесием сил соленоида и шторки. 4. КХХ может работать без пружинки на одном соленоиде до тех пор, пока с электрикой соленоида все в порядке. 5. КХХ может работать без соленоида на одной пружинке без соленоида. Пружинке проблемы с электрикой по барабану, ее задача подстраховать соленоид и сохранить ХХ на случай проблем с электрикой у соленоида. 6. Правильно установленная пружинка должна держать 1000-1200 оборотов. Почему не 700-800 оборотов нормального ХХ? Потому что пружинка не умеет приоткрывать шторку при добавлении нагрузки (в отличие от соленоида). А значит должна иметь такой запас, чтобы двигатель не заглох на ХХ при включении нагрузок — вентилятора, света, стопов и т.д. — по мере включении нагрузок обороты двигателя будут падать при работе на одной лишь пружинке. 7. На соленоид подаются сигналы с частотой 250 герц для точного позиционирования шторки. Каждый сигнал, дьюти-цикл, это импульс на открытие, сменяющийся импульсом на закрытие, весь дьюти-цткл 1/250 секунды. Отношение длины импульса на открытие ко всей длине дьюти-цикла, выраженное в %%, мы и видим в программе в третьем байте (для шаговых КХХ там показывается шаг открытия в интервале 1-125, на Каринах таких нет) 8. Что будет с открытием КХХ в %%, если поиграть пружинкой, подвигать ее положение? В конечном итоге шторка все равно встанет в правильное положение, вот только усилия соленоида изменятся: — если пружинку повернуть в сторону уменьшения оборотов, значит соленоиду нужно меньше трудиться над прикрытием шторки для доведения оборотов до нормы, % открытия в протоколе будет больше. — если пружинку повернуть в сторону увеличения оборотов, прикрывать ее нужно посильнее, импульс на закрытие расширяется, импульс на открытие наоборот, % открытия уменьшается. Вывод. Игра с положением пружинки в целом лишена смысла. Ее нужно выставить так, чтобы без соленоида она держала положенные 1000-1200 оборотов и больше к ней с глупостями не приставать
