как ты себе это представляешь. по опыту других притереть можно, но это либо не помогает, либо помогает, но не на долго.
пытался притереть стартовый когда-то, мне не помогло
———- Сообщение добавлено 06.09.2013 в 17:52 ———-
. к тому же у передаточного дохнет соленоид.
так что вариант максимально нормальный:
взять стартовый, поменять его, от старого стартового берешь соленоид и ставишь на передаточный
спасибо за номера. Просто тоже говорю по опыту других — пишут, что притирают. Сам думаю менять. Суть проблемы такова, что при трогании идет вибрация. Не сильная, но в пробках зае. т. Грешу на стартовый. Либо промыть попробовать, либо менять сразу клапаны. Масло и все фильтра заменены на ашммф и оригинал соответственно 3000 км назад. Кстати, еще такой вопрос. При движении, допустим, 30 км/ч и держим ногу на педали газа. Бросаем педаль, едем накатом, через некоторое время пинок небольшой есть — размыкается стартовый пакет (если не ошибаюсь). Так вот, такой вопрос — сколько времени проходит на нормально работающем варике с момента отпускания газа до пинка? Мне кажется, что у меня че-то долго))
п.с. Ну ппц конский ценник на клапана 0_0
Последний раз редактировалось iapod; 06.09.2013 в 21:16 .
Видео:Обзор электромагнитных клапанов для старт стопаСкачать
Запчасти 27600P4V023
Сейчас в базе 97 595 142 запчастей и артикулов на автомобили от 692 компаний и частных лиц
Поиск «запчасть 27600P4V023»
Электромагнитный клапан акпп
Электромагнитный клапан акпп на HONDA HR-V
Продажа
Услуги
Общение
Приложения Japancar.ru
Все зарегистрированные партнеры являются самостоятельными юридическими или физическими лицами, за деятельность которых администрация портала Japancar.ru ответственности не несет.
Уважаемые посетители! На данной странице Вы можете написать сообщение непосредственно в редакцию Japancar.ru
Мы НЕ ТОРГУЕМ запчастями, автомобилями, спецтехникой и т.д.
Если Вы являетесь правообладателем объектов охраняемых законом результатов интеллектуальной деятельности, размещенных на сайте japancar.ru, и Ваши интеллектуальные права на них были нарушены, то мы будем рады оказать Вам содействие. Для удаления материалов Вам необходимо направить по адресу: ООО Интернет-агентство «Джей Си ВЛК», г. Владивосток, Океанский проспект, 48а, офис 611 или написать в Обратную связь на сайте через кнопку на любой странице сайта, письмо следующего содержания:
1. Заявление о нарушении интеллектуальных прав и требование об удалении материалов сайта, содержащих объекты охраняемых законом результатов интеллектуальной деятельности, на которые были нарушены Ваши интеллектуальные права.
2. Подтверждение Ваших прав на объекты охраняемых законом результатов интеллектуальной деятельности, позволяющее однозначно идентифицировать Вас как правообладателя данных материалов.
3. Прямую ссылку на страницы сайта, которые содержат материалы, которые необходимо удалить.
Видео:Соленоидные электромагнитные клапаны. Принцип работы, виды.Скачать

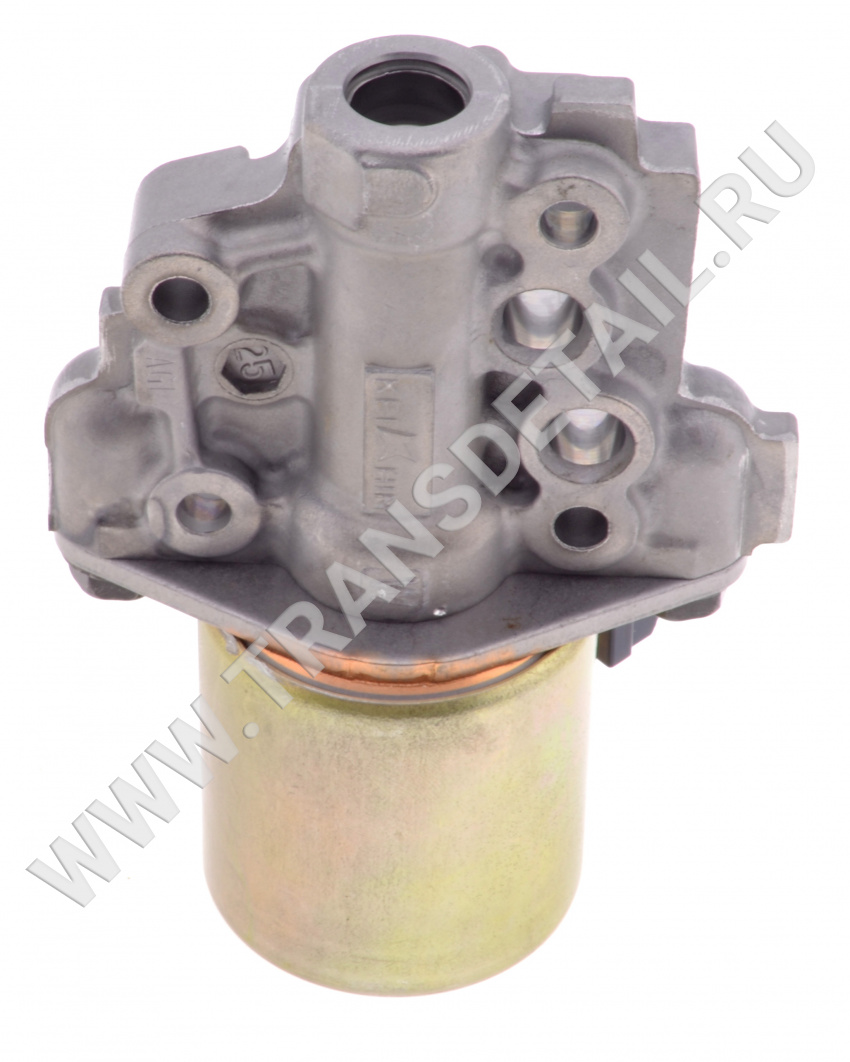

СТАРТОВЫЙ СОЛЕНОИД (HONDA/ACURA)
| Производитель: | Honda (Japan) | |||||||
| Состояние: | НОВЫЙ | |||||||
| Код детали: | 27600-P4V-023 | |||||||
| Cписок акпп: | CVT-M4VA, CVT-MLYA, CVT-SLYA | |||||||
| Вес | 0,6 | |||||||
| Дата обновления: | 30 Октябрь 2021 | |||||||
| Статус: |
| Синоним | Производитель |
| 27600-P4V-023 | OLD TRANSTAR |
| 40421 | OEM |
| 40421-023 | OEM |
Самовывоз. При этом нами осуществляется доставка заказа в московский пункт выдачи на ул. 2-я Мытищинская дом 2, строение 2, офис 1, он работает ежедневно с 7:00 до 23:00 (о поступлении информируем в рабочие дни и часы по телефону)
Доставка пешим курьером по Москве и московской области осуществляется курьерами компании Достависта. Стоимость доставки по действующим тарифам DOSTAVISTA.ru
Рассчитать доставку по России и включить её в счёт на оплату возможно выбирая для перевозки транспортную компанию СДЭК — мы получили и приготовили Вам лучшие цены этого перевозчика!
Кроме СДЭК доставку заказов по России мы доверяем транспортными компаниям в списке ниже, но оплата перевозки возможна лишь при получении (по действующим тарифам конкретного перевозчика — звоните или смотрите на сайтах конкретной ТК заранее)
P.S. Просим вас сверять технические параметры деталей и комплектов с опубликованными у нас на сайте до начала процесса доставки заказа, который начинается НЕЗАМЕДЛИТЕЛЬНО после его оплаты! Упаковка и доставка посылки перевозчику совершается нами только по просьбе клиента и заканчивается после 18:00 передачей «эстафеты» в виде SMS трека для отслеживания отправления. На данном этапе, отменить что-либо без финансовых потерь, ПО ЛЮБОЙ ИЗ ПРИЧИН, В ТОМ ЧИСЛЕ ИЗ-ЗА НАРУШЕНИЯ СРОКОВ ДОСТАВКИ ПЕРЕВОЗЧИКОМ, к сожалению, будет уже невозможно. Для небольших заказов сумма удержаний за услуги перевозки при отказе могут стать дороже стоимости самих возвращаемых позиций — просим это учитывать принимая решение.
Видео:Обзор И Сборка Пневмооборудования Для Станков.Скачать
Гарантии
- Гарантия на проданный товар включает в себя:
— бесплатный ремонт,
— либо замену на аналогичный товар в случае невозможности ремонта в течение гарантийного срока. - В случае приобретения товара в виде комплектующих Продавец гарантирует работоспособность каждой из комплектующих в отдельности, но НЕ НЕСЁТ ответственности за качество их СОВМЕСТНОЙ работы.
- Продавец НЕ предоставляет гарантии на СОВМЕСТИМОСТЬ приобретаемого товара и товара имеющегося у Покупателя, либо приобретённого им у третьих лиц.
- В случае, если Изготовителем на комплектующие и составные части товара установлены иные (меньшие) гарантийные сроки (или гарантия отсутствует) применяются условия гарантии, установленные Изготовителем (заводом).
- Товар принимается на гарантийное обслуживание в ТОЙ ЖЕ комплектности, в которой он был приобретен.
- Потребитель вправе отказаться от товара в любое время до его передачи, а после передачи товара — в течение 14 ДНЕЙ.
- Возврат товара надлежащего качества возможен в случае, ЕСЛИ:
— сохранён товарный вид,
— сохранены потребительские свойства,
— присутствует документ, подтверждающий факт и условия покупки указанного товара.
Отсутствие у потребителя ДОКУМЕНТА, подтверждающего факт и условия покупки товара, НЕ лишает его возможности ссылаться на другие доказательства приобретения товара у данного продавца. - При отказе потребителя от товара продавец возвращает ему денежную сумму, уплаченную потребителем по договору, за исключением расходов продавца на доставку от потребителя возвращенного товара, не позднее чем через ДЕСЯТЬ ДНЕЙ со дня предъявления потребителем соответствующего требования.
- Гарантийный срок, предоставляемый Поставщиком на запасные части (Товар) для автомобилей, составляет 12 месяцев с момента поставки Товара Покупателю и не более 6 месяцев с момента установки Товара на автомобиль.
- Претензии по гарантии в отношении Товара, устанавливавшегося на автомобиль, принимаются только в том случае, если установка производилась предприятием (предпринимателем), квалификация которого на выполнение данного вида работ подтверждается соответствующим сертификатом.
- Из-за ремонта или поставки замены Товара гарантийный срок не продлевается
- Гарантийные обязательства не распространяются на:
- Товар, используемый не по назначению или с нарушением правил применения, эксплуатации и обслуживания, описанных в технической документации.
- Товар, повреждение которого возникло вследствие ошибок Покупателя при подборе запчастей, неквалифицированной установке, повреждениями в результате ударов или других механических, термических и химических воздействий, несанкционированным изменением конструкции, электрических, гидравлических или пневматических систем и оборудования.
- Товары, подвергшиеся естественному износу, поврежденные в результате дорожно-транспортных происшествий, имеющие следы неправильной установки и повреждение которых явилось следствием неисправности других узлов и агрегатов автомобиля.
Видео:Соленоидный клапан и всё что нужно знать | Что такое соленоидный клапан и его принцип работыСкачать
Уважаемые покупатели!
Вернуть Б/У запчасти назад, к сожалению, невозможно.
Поэтому, во избежание конфликтов связанных с отказом принять возврат, внимательно осматривайте наши детали или фотографии деталей, которые мы готовы выкупить для Вас, самым тщательным образом!
Выдача и отгрузка после оплаты означает согласие с этими условиями.Спасибо за понимание!
Компания АВТОМАТ.Видео:Электромагнитный клапан высокого давления на 100 бар 1/4" Gevax ОбзорСкачать
27600 p4v 023 стартовый клапан с соленоидом в комплекте
Ветеран форума II-й степени
Группа: .Хондаводы.
Сообщений: 3.415
Имя: Владимир
Город: Воронеж
Машина: Integra LA-DC-5В сети немало текстов и картинок про вариаторы. Но, почему то мало пишут про то, как он, собственно, работает. Поскольку понимание процессов может быть полезным для диагностики и ремонта, я постараюсь в несколько приемов рассказать об этом.
Речь пойдет только о хондовском вариаторе M4VA.
Вариатор состоит из нескольких корпусных литых деталей и крышек в которых смонтированы ведущий и ведомый валы с гидравлически управляемыми шкивами, планетарная передача реверса, три фрикционных, гидравлически управляемых муфты, двухступенчатая главная передача на косозубых шестернях и банальный дифференциал. Между шкивами натянут металлический клиновой наборный ремень. Он состоит из двух бандажных многослойных стальных лент и нанизанных на них трапециевидных металлических пластинок. От приводного вала через цепную передачу приводится шестеренчатый гидронасос, который качает трансмиссионную жидкость. В принципе, она изготовлена на масляной основе, но маслом не называется, потому что помимо смазки она приводит в действие гидравлику вариатора, обеспечивает работу фрикционных муфт и прочное сцепление пластинок клинового ремня с поверхностью шкивов.Управление работой вариатора осуществляется по трем каналам:
1 Ручное управление
2 Гидравлическое
3 ЭлектрическоеВручную включается только режим парковки. Т.е. он работает всегда, и когда мотор заглушен и зажигание выключено. Из этого следует, между прочим, неожиданный вывод. Система защиты от дурака, которую японцы используют по максимуму, на парковку не распространяется. Если машина едет накатом, а вы включите парковку — зубчик, блокирующий первую шестерню главной передачи просто срежет, и этот режим у вас исчезнет.
Гидравлически включаются режимы прямого хода и реверса. Т.е. передвинув ручку управления вариатором вы подаете давление ATF в муфту прямого хода или реверса.
Здесь уже есть защита. Если машина еще катится вперед со скоростью более 6 км в час а вы попытаетесь включить реверс — он не включится. Как это происходит — скажу позже.Электрическое управление вариатора происходит от специального контроллера — мозгов вариатора. Там внутри есть микропроцессор с программой и немного вспомогательной электроники.
Для контроля происходящего с вариатором на нем установлены четыре датчика — датчик оборотов первичного вала, вторичного вала и первой шестерни главной передачи, а также датчик скорости автомобиля. Первые три датчика — индукционные катушки с магнитиком, установленные напротив зубчатых венцов шкивов и первой шестерни главной передачи. Сигнал они выдают только при вращении указанных валов. Состояние их цепи легко проверяется простым омметром — это просто катушка проволоки с магнитиком внутри. Датчик скорости автомобиля мудреней — он сделан на основе датчика Холла и дает сигнал даже при самом медленном вращении коробки дифференциала.
Для электрического управления вариатором в нем установлены четыре электромагнита — три линейных соленоида и один — ключевой. Все они, в отличие от датчика выведены на один разъем.
Линейные соленоиды отличаются тем, что положение их сердечника плавно, а не ступенчато меняется в зависимости от подаваемого на них сигнала. Т.е. у них не два положения — а пропорциональное перемещение сердечника. Один из них регулирует давление гидропривода ведущего шкива, другой — ведомого, а третий плавно управляет стартовым пакетом — так нызывают главную фрикционную муфту. Для управления соленоиды подключены к мозгам по двухпроводной линии каждый. Т.е. и плюсовый и минусовый провода идут в мозги вариатора.
Четвертый соленоид — двухпозиционный — включено или выключено. Он подключен к мозгам только одним — плюсовым проводом. Минусовый — идет на массу. Он используется для функций защиты и включения аварийного режима управления. И только.Ветеран форума II-й степени
Группа: .Хондаводы.
Сообщений: 3.415
Имя: Владимир
Город: Воронеж
Машина: Integra LA-DC-5Поехали дальше.
Как осуществляется реверс на вариаторе?
Первичный вал вариатора состоит из двух валов — приводной вал, — на его шлицах находится маховик, который и передает момент с мотора. На противоположном его конце смонтирована планетарная передача. Приводной вал вращается всегда вместе с коленвалом мотора. На его конце прочно закреплена солнечная шестерня планетарки. Он установлен внутри первичного полого вала со шкивом На его конце на шлицах смонтировано водило планетарки с тремя сателлитами. Между водилом и солнечной шестерней смонтирована гидравлически управляемая муфта прямого хода. Корончатая шестерня планетарки вращается на подшипнике на приводном валу и шлицами соединена с гидравлически управляемой муфтой реверса.
Как теперь это все функционирует?
Ручка вариатора в Р или N — все фрикционные муфты разомкнуты. Заводим мотор. приводной вал начинает вращаться. Солнечная шестерня — тоже. Но водило вместе с первичным валом остается неподвижным. Корончатая шестерня через сателлиты крутится в противоположную сторону. Момент никакой никуда не передается.
Переводим ручку вариатора на D. Через клапан давление подается в муфту прямого хода. Она сцепляет между собою солнечную шестерню приводного вала и водило. Первичный вал начинает вращение и через клиноременную передачу начинает крутить вторичный вал. Мы еще не тронулись — а валы оба уже крутятся.
Переводим ручку на R. Давление с муфты прямого хода снимается и пружина внутри раздвигает фрикционные диски муфты. Через клапан подается давление на муфту реверса. В отличие от двух других фрикционных муфт — эта не вращается. Поэтому ее называют еще тормозом реверса. Итак, муфта реверса затормаживает корончатую шестерню планетарки. При этом водило с сателлитами вынужденно крутиться в противоположную сторону, чем вращается солнечная шестерня. Как правило, включение реверса (мы еще не тронулись) сразу слышно — сателлиты планетарной передачи юзжат. Это нормально.
Чем чревато такое управление? Оно достаточно медленное. Разжатие муфт производится встроенными пружинами, а отверстия в гидравлике маленькие. Если водитель пытается в раскачку выехать из сугроба или грязи, быстро и часто переключая D и R, то муфты не успевают до конца выключаться и начинают частично встречно работать — друг на друга. За 20 минут такого издевательства (мотор то мощный. ) можно спалить фрикционные диски одной из, или обеих муфт.
И еще. Муфты довольно хилые. В том смысле, что они могут передавать большую мощность без проскальзывания. Поэтому хорошо, когда между переключением ручки вариатора на D или на R и последующим нажатием на газ проходит хотя бы одна секунда. За это время муфта окончательно включится и не проскользнет при трогании, даже при энергичном старте.Ветеран форума II-й степени
Группа: .Хондаводы.
Сообщений: 3.415
Имя: Владимир
Город: Воронеж
Машина: Integra LA-DC-5Я пока текст наберу, а потом буду на вопросы отвечать.
Еще про трогание. Заметили наверное, когда передача включена на D или R, а тормоз еще нажат — стартовый пакет разомкнут. Железно. Если в такой ситуации у вас дергания, плавание оборотов или еще какая фигня — то виноват либо стартовый пакет, либо управляющая им гидравлика с электрикой. И с ними нужно разбираться. Правда, если эта же фигня будет наблюдаться и когда вариатор на Р или на N — то вариатор тут вообще не при чем, — разбирайтесь с холостыми оборотами мотора. Стартовый пакет расчитан на работу с проскальзыванием, поэтому в нем вдвое больше фрикционных дисков, чем в двух других фрикционных муфтах. Тем не менее, он изнашивается, особенно, если часто стартовать тапкой в пол. При плавном трогании пакет быстро выходит на режим полного включения и износ минимален. При резком — износ больше, поскольку те же обороты достигаются при большем передаваемом моменте. При трогании активно задействована работа мозгов вариатора. Увеличивая момент, передаваемый на колеса, мозги контролируют обороты мотора. Эти два процесса — рост момента и оборотов мотора должны развиваться согласованно. Это получается, если характеристика стартового пакета (зависимость момента от давления ATF) расчетная. Она зависит как от состояния износа фрикционных дисков так и, особенно, — от свойств ATF. Ведь скольжение то у нас мокрое. В этой зависимости часто зарыта собака проблем со стартом. Фрикционные свойства ATF со временем изменяются. В конце концов характеристика стартового пакета выходит за рамки, которые терпит программа мозгов, — разгон начинается с плаванием оборотов. Те инженеры, кто знаком с автоколебаниями с системах регулирования с обратными связями прекрасно понимают, о чем речь. Для ATF Z1 характерно то, что в первую очередь ухудшаются ее фрикционные свойства в холодном состоянии. При разогреве Z1 она неплохо справляется еще долго. Но если ее не менять совсем, то со временем колебания начнутся и с горячей ATF.
Помимо этого, на плавность старта сильно влияет характеристика управляющей гидравлики. Мозги вариатора полагают, что давление в стартовом пакете прямо пропорционально величине сигнала, подаваемого на соленоид стартового пакета. Это так. Но только до тех пор, пока гидравлика чиста. В данной петле управления задействованы клапан соленоида стартового пакета, гидроаккумулятор, обеспечивающий плавность нарастания давления и клапан аварийного режима. Если в этой цепочке где-то засорилось или подклинивает — то характеристика плавной перестает быть, — получаются плавания, или, чаще, дергания на старте. Последние также характерны для предельного износа фрикционных дисков. Различить причину дерганий можно контролем при трогании давления в стартовом пакете.
Чтобы закончить про работу фрикционных муфт добавлю, что все они управляются давлением, стабилизированным специальным редукционным клапаном. Т.е. после управляемого регулятора давления, о котором речь была выше ставится еще один, — неуправляемый редукционный клапан, абсолютно аналогичный по конструкции клапану в масляном насосе мотора. Он выдает на выходе стабилизированное давление ATF, которое не зависит ни от оборотов, ни от нагрузки на мотор. Если вдруг будет засор и этого клапана, то обеспечено полное разрегулирование работы всего вариатора на всех режимах. Но это — очень редко бывает. Кстати, после этого клапана есть еще один неуправляемый редукционный клапан — он просто еще снижает давление ATF, подаваемой для смазки узлов вариатора. В этой магистрали давление самое низкое в сравнении со всеми остальными.Ветеран форума II-й степени
Группа: .Хондаводы.
Сообщений: 3.415
Имя: Владимир
Город: Воронеж
Машина: Integra LA-DC-5Продолжим тему. Рисунки — надо бы, но вставлять их мне не просто.
Сегодня займемся управлением передаточным отношением вариатора.Базовые модели Сивика, где массово пошел вариатор японцы обозначили как VTI и RI. Буквочка I обозначает отнюдь не инжектор, а интеллект. Надо отметить, что интеллекта они запихнули в мозги вариатора немало.
Но вначале — как происходит изменение передаточного отношения?
Металлический наборный клиновой ремень натянут между двумя шкивами. При вращении шкивов зажатые пластинки ремня бегут по некоторой дуге. Сила сжатия каждой пластинки щеками шкивов в каждый момент одинакова для всех зажатых пластинок. Разбирающиеся в математике могут доказать это строго. Остальным придется мне верить на слово. Отсюда следует простой вывод — радиус дуги пропорционален числу зажатых пластинок ремня, которое пропорционально силе сжатия шкивов. Поскольку суммарная величина сил сжатия шкивов тоже изменяется, мы об этом говорили выше — при изменении нагрузки мотора, то правильнее говорить о пропорции:
Отношение радиуса на ведущем шкиве к ведомому равно отношению давлений в гидроприводе ведущего шкива к ведомому. Именно это отношение и определяет передаточное отношение вариатора.Для того, чтобы менять отношение давлений ATF в шкивах вариатора служит соленоид управления передаточным отношением. Это один из трех линейных соленоидов. В зависимости от величины сигнала от мозгов вариатора он при помощи своего клапана меняет давление управления другим гидравлическим клапаном, который и обеспечивает перераспределение давления по ведущему и ведомому шкивам. Диапазон изменений передаточного отношения от 1:2,7 до 2,7:1 . Т.е. всего — чуть более 5 раз. Пятиступенчатые механические КПП имеют примерно такой же диапазон изменения передаточного отношения от первой до пятой передачи.
Передача момента от ведущего шкива к ведомому идет по напорной ветке ремня. Т.е. металлические пластинки сжимаются между собой и толкают впереди зажатые на ведомом шкиве пластинки. В отличие от ремня резинового, где момент между шкивами передается тянущей веткой ремня.Управление передаточным отношением осуществляется по системе с обратной связью. Через датчики оборотов ведущего шкива и ведомого мозги вариатора в любой момент знают фактическое передаточное отношение. Зная желаемое и фактическое мозги определяют разницу между ними и изменяют в соответствии с ним сигнал на линейном соленоиде.
Ветеран форума II-й степени
Группа: .Хондаводы.
Сообщений: 3.415
Имя: Владимир
Город: Воронеж
Машина: Integra LA-DC-5Передаточное отношение трансмиссии связывает обороты мотора и скорость автомобиля. Представте себе график зависимости оборотов мотора (по вертикали) от скорости автомобиля (по горизонтали). Для МКПП на этом графике будут прямые линии, начинающиеся в начале координат. Круче всего — первая передача, наиболее пологая — пятая. Т.е. пять лучей, выходящих из начала координат. Для обычной АКПП из этих прямых кусочков выстраивается пилообразная ломаная — каждая передача работает на определенных скоростях. Т.е. кусочки наклонных прямых соединены вертикальными прямыми — момент переключения АКПП с одной передачи на другую. Момент этот у обычных АКПП не точно зафиксирован, а зависит от многих факторов, поэтому вертикальные участки нашей ломаной можно сделать широкими — размазанными.
У вариатора — еще сложнее. Каждому режиму соответствует своя кривая линия. Кривая она потому, что внешняя характеристика мощности мотора по оборотам тоже кривая. Ниже всего проходит кривая режима Е. Выше нее — режима D, а еще выше — S. Каждая кривая примерно показывает передаточное отношение в стационарном режиме. А если режим нестационарный?
Например, едем мы по дороге. Начинается подъем, а мы педаль газа оставляем в прежнем положении. В связи с подъемом потребная мощность возрастает и скорость машины уменьшается. В машине с МКПП обороты мотора падают и, если его внешняя характеристика достаточно эластична — момент мотора возрастает. Так поддерживается баланс мощности в обычной машине. С вариатором — не так. Его мозги следят за положением дросселя и оборотами. Как только начинается подъем обороты мотора начинают падать. Поскольку дроссель мы не трогали — вариатор понимает, что возросло сопротивление движению и компенсирует это увеличением передаточного отношения. В результате, обороты мотора остаются в оптимальном режиме, в соответствии с выбранным критерием оптимизации.
Таким же образом вариатор вычисляет и компенсирует и спуски на дороге.Как происходит разгон?
При плавном и медленном движении педали газа — вариатор придерживается той кривой, о которой мы выше говорили. Если же скорость движения педали выше некоторого порога — то алгоритм меняется. Как только вы энергично жмете на педальку — в первый момент вариатор резко увеличивает передаточное отношение. Мотор быстро раскручивается до больших оборотов и вот там уже начинается энергичный разгон машины. Такой способ управления обеспечивает наиболее быстрый разгон машины. Но, он снижает пиковое значение ускорения и вводит задержку в секунду или меньше между нажатием на педальку и толчком в спину. Многим водителям это очень не нравится. Они называют это — ватной реакцией вариатора. С точки зрения субъективных ощущений — да, они не такие яркие, как у МКПП. Но, при одинаковых моторах машина с вариатором окажется далеко впереди машины с любой другой трансмиссией. Поэтому выбирайте — что вам важнее.
При отпускании газа мотору надо перейти на более низкие обороты. Чтобы кинетическая энергия не пропадала даром, вариатор чуть резче понижает передаточное отношение, что субъективно ощущается как добавка момента мотору. Некоторые удивляются — педальку отпускаю, а в спину как подтолкнул кто. Сделано это для экономного расходования энергии и в конечном итоге для снижения потребления бензина в смешанном режиме езды.Ветеран форума II-й степени
Группа: .Хондаводы.
Сообщений: 3.415
Имя: Владимир
Город: Воронеж
Машина: Integra LA-DC-5Вам надоело читать про алгоритмы? Ну, и хватит.
Перейдем теперь к прозе жизни.Помимо управления гидравликой и механикой, мозги вариатора непрерывно оценивают поступающую информацию на предмет ее правдоподобия. Если какая либо информация выходит за пределы допустимого, мозги это расценивают как ошибку оборудования и заносят ее код в свою память, а лампочку D переводят в мигающий режим.
Как прочитать коды ошибок? Абсолютно так же, как и коды ошибок в моторе, только смотрим не на лампочку «Чек енджине», а на лампочку D.
Поговорим о кодах.
На вариатор заведены три сигнала от мотора:
— МАР-датчик (ошибка 12)
— Положение дросселя (ошибка 3)
— Сигнал с катушки зажигания (ошибка 11)Если сигналы этих датчиков за пределами допустимого (по разумению программы) — получаем соответствующий код ошибки.
Вариатор оценивает наличие импульсов и со своих четырех датчиков:
— датчик скорости машины (ошибка 4)
— датчик первичного вала (ошибка 34)
— датчик вторичного вала (ошибка 35)
— датчик второй ступени главной передачи (ошибка 36)Если импульсов нету — то соответствующий код и появится.
Мозги следят и за исполнительными элементами — соленоидами, оценивая фактически протекаемый через них ток. Они могут обнаружить как обрыв, так и КЗ в цепи соответстующего соленоида:
— соленоид управления передаточным отношением (ошибка 30)
— соленоид управления давлением в главной магистрали (ошибка 31)
— соленоид управления стартовым пакетом (ошибка 32)
— соленоид аварийных режимов (ошибка 33)Мозги вариатора имеют две линии обмена информацией с мозгами мотора. При возникновении проблем этого обмена — получаем ошибку 37
Мозги воспринимают информацию о заданном режиме с рукоятки управления вариатором, под которой находится переключатель. Он устроен так, что проводок выбранного режима коротится на землю. Если мозги заметят, что ни один из входов режима не заземлен — они выдадут ошибку 6. А если заземлено одновременно больше одного входа режима, — то ошибку 5.
Ну, и наконец, самые неприятные ошибки. Почему самые? Да потому, что все выше описанные ошибки в жизни, как правило, вызваны неисправностями в проводке и разъемах. Т.е. легко устранимы. Можно, конечно, и датчик оборотов вала поломать, кувалдой если. Но — это особый случай.
Итак, если вариатор пытается управлять передаточным отношением, а оно не получается, т.е. петля обратной связи размыкается — вариатор выдает ошибку 42. Виновником неисправности может быть любой элемент в петле управления. А их много. Поэтому надо проверять все по очереди.
Аналогично и с управлением стартовым пакетом. Если не смотря на все усилия мозгов плавность трогания выходит за рамки допустимые программой (а она следит за нарастанием оборотов и скорости машины), либо в крейсерском режиме стартовый пакет пробуксовывает (а он не должен после завершения трогания пробуксовывать), то вариатор выдает ошибку 43.
Дифференциальная диагностика этих двух ошибок достаточно сложна. На фирменных центрах проводят оценку давления ATF в шести предусмотренных конструкцией контрольных точках:
1 давление в ведущем шкиве — DR
2 давление в ведомом шкиве — DN
3 давление в стартовом пакете — SC
4 давление в муфте прямого хода — F
5 давление в муфте реверса
6 давление в контуре смазки — LUB
Пробки контрольных точек четырех из них расположены на торцевой крышке вариатора и обозначены соответствующими надписями.
Пробка стартового пакета — рядом со щупом уровня ATF, а пробка муфты реверса — чуть выше и ближе к торцовой крышке вариатора.
Для измерения соответствующие пробки выкручиваются, вместо них вкручиваются специальные штуцера со шлангами высокого давления, которые идут к манометрам. Для толкового мастера достаточно взгляда на поведение давления в контрольных точках при разных режимах вариатора, чтобы точно найти проблеммный узел во всей цепочке управления.Ветеран форума II-й степени
Группа: .Хондаводы.
Сообщений: 3.415
Имя: Владимир
Город: Воронеж
Машина: Integra LA-DC-5Ну хорошо, обнаружили мозги вариатора ошибку — и что?
Это зависит от характера ошибки. Если она не критическая, — то вариатор работает по обходным веткам программы, как и мозги мотора. Если же ошибка не позволяет реализовывать управление вариатором — он переходит в аварийный режим. Это же произойдет, если сдернуть кабель с разьема соленоидов или датчиков.
Аварийный режим не предназначен для эксплуатации автомобиля. Он позволяет своим ходом доехать до гаража или мастерской. И только. В этом режиме все соленоиды обесточены. Регулирования передаточного отношения нет. Его регулятор загоняется в минимум и жестко там остается. Это эквивалентно постоянному включению на МКПП пятой передачи. Чтобы тронуться с пятой нужно хитро управлять стартовым пакетом — а электроники то и нет.
Для реализации управления стартовым пакетом в аварийном режиме в конструкции вариатора специально смонтировано устройство. На приводном валу рядом со звездочкой цепного привода насоса ATF установлен полый диск. При работе мотора он вращается вместе с коленвалом будучи заполненным ATF. Внутрь диска заведена трубка Пито — это приемник скоростного напора жидкости. Чем выше обороты мотора, тем больше давление в этой трубке. Поскольку этого давления явно недостаточно для прямой подачи в гидропривод стартового пакета — между ними установлен клапан — гидравлический усилитель давления. Он в несколько раз пропорционально увеличивает давление из трубки Пито и подает его в стартовый пакет. В аварийном режиме стартовый пакет гораздо большую часть времени работает с проскальзыванием. Поскольку постоянно включена высшая передача — говорить о приемистости автомобиля не приходится Еще раз повторюсь — этот режим — лишь бы доехать до ремонта своим ходом.В начале разговора упоминалось о защите от включения заднего хода при езде накатом вперед. Реализуется защита при помощи аварийного соленоида. Если мозги вариатора видят, что поступила команда на режим R, а машина еще катится вперед со скоростью не менее 6 км в час, то они кратковременно включают аварийный режим. При этом специальный клапан защиты реверса перекрывается и не пускает ATF после ручного клапана в полость гидропривода муфты заднего хода.
Перечислим все клапана системы гидравлического управления вариатором:
1 — Ручной клапан — управляется от рукоятки
2 — Клапан защиты включения реверса
3 — Клапан соленоида давления главной магистрали
4 — Клапан соленоида управления передаточным отношением
5 — Клапан соленоида управления стартовым пакетом
6 — Клапан аварийного соленоида
7 — Клапан переключения управления стартового пакета в аварийный режим
7 — Клапан-усилитель аварийной системы с трубкой Пито
8 — Клапан промежуточного управления давлением главной магистрали
9 — Клапан управления давлением главной магистрали
10 — Клапан формирования давления вторичной магистрали
11 — Клапан перераспределения давления между ведущим и ведомым шкивами
12 — Редукционный клапан давления для фрикционных муфт
13 — Редукционный клапан давления магистрали смазкиВетеран форума II-й степени
Группа: .Хондаводы.
Сообщений: 3.415
Имя: Владимир
Город: Воронеж
Машина: Integra LA-DC-5Да, собсно, и все.
Осталось добавить, что сопротивление линейных соленоидов должно укладываться в диапазон 3,8 — 6,8 Ом, аварийного 11 — 15 Ом, датчиков оборотов ведущего, ведомого валов и вторичного вала главной передачи 300 — 600 Ом. Датчик скорости машины — микросхема с тремя проводами, земля, питание и импульсный выход, в общем, как на трамблере восьмерки.Совет, если замигали одновременно «Чек енжине» и D, займитесь сначала мотором, возможно в вариатор лезть и не потребуется.
Желающие могут добавить к этому тексту рисунок из мануала к вариатору со стрелками, обозначающими на разрезе узлы. Я с компом настолько не дружу. Можно еще нарисовать упомянутый по тексту график.
Группа: .Хондаводы.
Сообщений: 1.140
Имя: Сергей
Город: Москва
Машина: Была HONDA HR-V щас CAMRY V6 277.Группа: .Хондаводы.
Сообщений: 191
Имя: Arsenal
Город: Москва
Машина: Honda Civic Ferio Mi D15B EK3 CVT 97гВетеран форума II-й степени
Группа: .Хондаводы.
Сообщений: 3.415
Имя: Владимир
Город: Воронеж
Машина: Integra LA-DC-5Ветеран форума III-й степени
Группа: .Хондаводы.
Сообщений: 2.738
Имя: Антон
Город: Красноярск
Машина: OUTBACK 3.0Группа: .Хондаводы.
Сообщений: 1.564
Имя: Сергей
Город: Москва
Машина: Audi A5 1.8T , mitsubishi airtrek 2.4Ветеран форума III-й степени
Группа: .Хондаводы.
Сообщений: 2.479
Имя: Ярослав
Город: Каменск-Уральский
Машина: Patrol Y61Группа: .Хондаводы.
Сообщений: 832
Имя: Лёха
Город: Омск
Машина: был Civic Ferio щас Nissan Patrol 4.2LВетеран форума II-й степени
Группа: .Хондаводы.
Сообщений: 3.415
Имя: Владимир
Город: Воронеж
Машина: Integra LA-DC-5Если стоит задача получить минимальное время разгона — то да.
Свою собственную машину так испытывать — мне лично жалко.Группа: .Хондаводы.
Сообщений: 219
Имя: Алексей
Город: Новосибирск
Машина: Civic Ferio 97 D15B Mi CVTГруппа: .Хондаводы.
Сообщений: 183
Имя: Андрей
Город: Москва
Машина: Civic Ferio Vi ’99 EK3 CVTГруппа: .Хондаводы.
Сообщений: 832
Имя: Лёха
Город: Омск
Машина: был Civic Ferio щас Nissan Patrol 4.2L🔥 Видео
Лучший клапан для автоматики старт стоп!Скачать
Рабочее давление соленоидного клапана // Клапан прямого действияСкачать
Электромагнитный клапан EV310BСкачать
Принцип работы электромагнитного нормально открытого клапанаСкачать
Автополив Клапан электромагнитный Hunter PGV 101 G BСкачать
Обзор электромагнитного клапана Pioneer 100DBСкачать
Обзор пневматических клапанов Camozzi. Серия СKA. Выставка FoodTech 2021 г. КраснодарСкачать
Электромагнитный клапан не прямого действия Gevax 3/4" краткий обзорСкачать
Блок клапанный , клапанная плита , клапанная доска С415М, С416М , С415М.01.00.800 Бежецкий заСкачать
Принцип действия всасывающего клапана (регулятора всасывания). Intake valve compressor. How it worksСкачать
Новый редукционный клапан масляного насоса для вариатора JF011E / JF015E / JF016E / JF017EСкачать
💣 Suzuki AS50 Maverick - Роторный Клапан, Раздельная Смазка , 90 кмч 😲!Скачать
Пневмораспределитель - устройство и принцип работы.Скачать
Сухие пластинчато-роторные насосы Erstvak |VP|PP|PVP|Скачать
Клапан электромагнитный в сборе CAMOZZI G73Скачать
