Инструкции по эксплуатации отопительного оборудования Viessmann

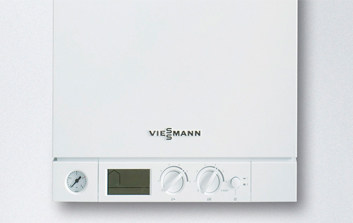

Газовые котлы Viessmann Vitopend 100-W
Технические характеристики
Применение котла Vitopend 100-W A1JB010 24 кВт
Варианты конструкции
Особенности
Экономия топлива
Управление и контроль
Системы защиты
Подключение
Отличительные характеристики Vitopend 100-W
Модельный ряд
Vitopend 100 – W WH1D
Vitopend 100 – W WHKB
Видео к оборудованию серии Viessmann Vitopend 100-W A1HB/A1JB
🎬 Видео

Видео:Трехходовой клапан на Висман витопенд 100w. Ремонт клапана без затрат.Скачать

Инструкции по эксплуатации отопительного оборудования Viessmann

Видео:VIESSMANN Vitopend 100 ремонт трехходового клапана и замена насоса.Скачать

Газовые котлы Viessmann Vitopend 100-W

Настенные газовые котлы Viessmann Vitopend 100-W представляют собой серию агрегатов, предназначенных для обогрева помещений малой и средней площади. Оптимальным вариантом использования являются квартиры, жилые дома, офисные, коммерческие или общественные помещения площадью до 340 м2.

Особенность этой серии состоит в сравнительно низкой стоимости при полноценном функционале и возможностях котлов.

Имеется возможность подключения внешнего температурного датчика, обеспечивающего регулировку режима работы в зависимости от температуры воздуха на улице. Есть возможность самостоятельного нагрева горячей бытовой воды, или подключение внешнего бойлера, при необходимости.

В составе электроники котла имеется встроенный таймер, с помощью которого можно программировать работу установки на неделю вперед. Низкий уровень шума и отсутствие посторонних запахов делают использование котлов в жилых помещениях безопасным и комфортным.

Видео:✅Ремонт котла viessmann vitopend 100 🏥 Лечим трехходовый клапанСкачать

Технические характеристики

Рассмотрим общие характеристики котлов серии Viessmann Vitopend 100-W:

Параметр	Значение
Тип котла	Настенный газовый конвекционный
Тип топлива	Природный или сжиженный газ
Мощность	12-34 кВт
Количество контуров	Один или два
Расход газа	2,77-3,94 м3/ч
Максимальное давление теплоносителя	3 Бар
Температура теплоносителя	40-80°
Температура в контуре ГВС	35-57°
Давление ГВС	10 Бар
Электропитание	220 В 50 гц

Видео:7833029 Предохранительный клапан 3 бар Viessmann Vitopend WH1D/A1JB/A1HBСкачать

Применение котла Vitopend 100-W A1JB010 24 кВт

Согласно назначению прибор Vitopend 100-W A1JB010 24 кВт может устанавливаться и эксплуатироваться только в закрытых отопительных системах в соответствии с EN 12828 с учетом соответствующих инструкций по монтажу, сервисному обслуживанию и эксплуатации. Он предусмотрен исключительно для нагрева теплоносителя, имеющего свойства питьевой воды.

Условием применения по назначению является стационарный монтаж в сочетании с элементами, имеющими допуск для эксплуатации с этой установкой. Производственное или промышленное использование в целях, отличных от отопления помещений или приготовления горячей воды, считается использованием не по назначению.

Состояние котла при поставке

Газовый комбинированный водогрейный котел со встроенным пластинчатым теплообменником для приготовления горячей воды.

Встроенный гидравлический контур с 2 патрубками для подающей и обратной магистрали отопительного контура и 2 патрубками для емкостного водонагревателя или воды хозяйственного назначения.

Встроенный гидравлический контур замкнутого типа со следующими компонентами:

насос
3-ходовой переключающий клапан
предохранительный клапан
мембранный расширительный бак
пластинчатый теплообменник для приготовления горячей воды

Уход за котлом Vitopend 100-W A1JB010

По мере загрязнения прибора повышается температура уходящих газов, что становится причиной роста потерь энергии. Рекомендуем ежегодно проводить очистку прибора. Оборудование можно чистить стандартным бытовым чистящим средством (не абразивным).

Мы рекомендуем использовать установку для снижения жесткости воды в районах с жесткостью воды> 450 миллиграмм на литр.

Для обеспечения бесперебойного, энергосберегающего и экологически чистого режима отопления необходимо регулярно проводить техническое обслуживание. Мы рекомендуем поручать техническое обслуживание отопительной установки авторизованной специализированной фирме по отопительной технике не реже, чем раз в 2 года. Для этого лучше всего заключить договор о проведении осмотра и техобслуживания со специализированной фирмой по отопительной технике.

Читайте также: Клапаны для горючих газов

Конструкция Vitopend 100-W A1JB010

Видео:Viessmann Vitopend 100 A1jB гудит трёхходовой клапанСкачать

Варианты конструкции

Существуют разные конструкции котлов Viessmann Vitopend 100-W:

Одноконтурные. Обозначаются буквами A1HB (например A1HB001) . Производят только нагрев теплоносителя для отопительного контура.
Двухконтурные. Эти установки обознаются как A1JB (например A1JB010, A1JB009). Параллельно с нагревом теплоносителя производят подготовку горячей воды для бытовых нужд.

Все одноконтурные котлы имеют возможность подключения внешнего бойлера, что позволяет не только нагревать теплоноситель, но и подавать ГВС. При этом, объемы горячей воды значительно больше, чем может обеспечить стандартный пластинчатый теплообменник двухконтурного котла.

Это удобно, если размер помещения относительно небольшой, а потребность в горячей воде велика.

Видео:Трёхходовой клапан Viessmann Vitopend WH1B - 7824699, 20.017Скачать

Особенности

Модель «Viessmann Vitopend 100-W A1JB010» имеет следующие габаритные размеры — 400x725x340 мм (ШхВхГ), при этом масса составляет 32 кг. Монтаж производится на стену, что экономит место в помещении.

Принцип и основные параметры работы. Конвекционный тип устройства предполагает выработку тепла от сгорания газа, при этом работает котел на природном газе (метан, расход 2,77 куб. м/час) и сжиженном (пропан-бутановая смесь, расход 2,09 кг/час).

Чтобы получить заявленную мощность 24 кВт, давление природного газа должно быть на уровне 13-20 мбар, а допустимое давление сжиженного — 37 мбар, при снижении этих параметров упадет и тепловая мощность. ЭкспертКотел.ру напоминает, что чаще всего в отечественных сетях давление 12-20 мбар. КПД отопителя, при таких показателях, находится на отличном уровне и равняется 91%.

Нагрев воды, теплоносителя в трубах. Данный котел способен выдавать 11,2 л/мин горячей воды (t=30°C). Температура теплоносителя составляет 40-80°С, а в контуре горячего водоснабжения — 35-57°С.

Циркуляционный насос необходим для циркуляции теплоносителя (воды, антифриза) по контуру отопления, он является обязательным компонентом закрытой системы отопления, в нашем случае насос входит в комплект.

Расширительный бак компенсирует расширение теплоносителя в трубах при нагреве и отдает его обратно в систему, при охлаждении. Таким образом поддерживается постоянное давление в контуре.

Экономия топлива

Модуляция пламени горелки дает возможность плавно регулировать интенсивность подачи топлива и убавлять/прибавлять пламя, что позволяет снизить потребление газа.

Автоподжиг (или Электророзжиг) позволяет «Viessmann Vitopend 100-W A1JB010» производить запуск и гашение горелки по алгоритму, когда это необходимо, что экономит топливо.

Управление и контроль

Газовый котел «Viessmann Vitopend 100-W A1JB010» управляется электронным способом, оснащен дисплеем и имеет порт для подключения дополнительных устройств (чаще всего термостаты, программаторы, комнатные пульты и пр.). Преимущество электронной системы, в том, что она не требует постоянного присутствия человека и позволяет значительно экономить топливо (как писали выше), минус — она сложнее механической и зависит от перепадов напряжения (может выйти из строя при скачках).

Термометр и манометр. Термометр необходим для контроля за температурой теплоносителя в котле, а манометр показывает давление теплоносителя, это важный параметр, т.к. его превышение может привести к поломке отдельных частей или системы вцелом.

Системы защиты

Газ-контроль — полезная и нужная функция горелки, если пламя по каким-либо причинам гаснет, она прекращает подачу газа в автоматическом режиме.

Предохранительный клапан «Viessmann Vitopend 100-W A1JB010» защищает систему от избыточного давления воды в контуре сверх предельно допустимой нормы.

Воздухоотводчик. Важный элемент группы безопасности, при повышении давления в отопительной системе воздухоотводчик автоматически сбрасывает лишний объем воздуха, чаще всего работает вместе с предохранительным клапаном.

Читайте также: Ом 457 толкатель клапана с увеличенной шпонка

Защита от замерзания теплоносителя самостоятельно включает ненадолго горелку, при условии, что температура воды падает до критической отметки и есть риск размораживания отопления. Стоит помнить, что для этого должен быть газ и электроэнергия.

Защита от блокировки насоса активируется при длительном простое котельной установки, в этом случае насос включается на некоторое время и сам отключается. Это необходимо в летний период, когда контур отопления не активирован.

Защита от перегрева теплоносителя отключает горелку, если зафиксировано аномальное значение температуры воды.

Подключение

Присоединительный размер для патрубка газа — 3/4″.
Горячее водоснабжение — 1/2″.
Для подключения контура отопления — 3/4″.
Диаметр коаксиального дымохода — 60/100 мм.

Для подключения электропитания необходима сеть на 220 вольт с чистой синусоидой и заземлением.

Видео:Трехходовой клапан (кран) котла - Устройство, неисправность, ремонтСкачать

Отличительные характеристики Vitopend 100-W

Модулируемая атмосферная газовая горелка Висман с вентилятором для режима работы с забором воздуха для горения извне
Контроллер для режима эксплуатации с постоянной температурой подачи входит в цену прибора
Высокая надежность работы при условии соблюдения инструкции по монтажу, подключению и эксплуатации, чтобы избежать ошибок
Устойчивая работа котла Viessmann Vitopend 100-W при колебаниях давления газа и напряжения
Контроллер, оборудованный дисплеем с подсветкой белого цвета
Встроенный таймер с суточной и недельной программой работы

Высокая степень комфорта при приготовлении горячей воды благодаря пластинчатому теплообменнику, встроенному в двухконтурные модели котлов – быстрое приготовление горячей воды с равномерной температурой

Газовый настенный одноконтурный котел с подключениями для емкостного водонагревателя или газовый настенный двухконтурный водогрейный котел со встроенным пластинчатым теплообменником для приготовления горячей воды, а также паспорт прибора.
Встроенный гидравлический контур с 2 патрубками для подающей и обратной магистрали отопительного контура и 2 патрубками для емкостного водонагревателя или воды хозяйственного назначения.

Встроенный гидравлический контур замкнутого типа со следующими компонентами:

насос
3-ходовой переключающий клапан
предохранительный клапан
мембранный расширительный бак
пластинчатый теплообменник для приготовления горячей воды (только в газовом комбинированном водогрейном котле)

Схема устройства Vitopend 100-W

Все котлы входящие в состав серии Витопенд несмотря на значительные отличия в характеристиках обладают общей структурой и имеют в составе неизменный список элементов:

Вентилятор удаления продуктов сгорания
Теплообменник
Камера сгорания
Модулирующая автоматическая горелка
Гидравлический модуль AquaBloc с быстроразъемными соединениями Multi-Stecksistem
Цифровая панель управления

Видео:Трьох ходовий клапан VIESSMANN VITOPEND 100. трьохходовий клапан. Читайте опис.Скачать

Модельный ряд

Газовый котел Viessmann Vitopend 100-W WH1D514

Сравнить

Тип:	газовый, конвекционный
Топливо:	природный газ, сжиженный газ
Количество контуров:	двухконтурный
Мощность:	12 кВт
Размеры:	400x725x340 мм
Вес:	36 кг

Газовый котел Viessmann Vitopend 100-W WH1D274

Сравнить

Тип:	газовый, конвекционный
Топливо:	природный газ, сжиженный газ
Количество контуров:	одноконтурный
Мощность:	24 кВт
Размеры:	400x725x340 мм
Вес:	31 кг

Газовый котел Viessmann Vitopend 100-W WH1D262

Сравнить

Тип:	газовый, конвекционный
Топливо:	природный газ, сжиженный газ
Количество контуров:	двухконтурный, битермический теплообменник
Мощность:	24.79 кВт
Размеры:	400x725x340 мм
Вес:	36 кг

Газовый котел Viessmann Vitopend 100-W WH1D263

Сравнить

Тип:	газовый, конвекционный
Топливо:	природный газ, сжиженный газ
Количество контуров:	двухконтурный, битермический теплообменник
Мощность:	31.19 кВт
Размеры:	450x725x360 мм
Вес:	39 кг

Газовый котел Viessmann Vitopend 100-W WH1D513

Сравнить

Тип:	газовый, конвекционный
Топливо:	природный газ, сжиженный газ
Количество контуров:	одноконтурный
Мощность:	31 кВт
Размеры:	450x725x360 мм
Вес:	38 кг

Читайте также: Не поддается регулировке клапанов ваз

Газовый котел Viessmann Vitopend 100-W A1JB009

Сравнить

Тип:	газовый, конвекционный
Топливо:	природный газ, сжиженный газ
Количество контуров:	двухконтурный
Мощность:	12 кВт
Размеры:	400x725x340 мм
Вес:	32 кг

Газовый котел Viessmann Vitopend 100-W A1HB001

Сравнить

Тип:	газовый, конвекционный
Топливо:	природный газ, сжиженный газ
Количество контуров:	одноконтурный
Мощность:	24 кВт
Размеры:	400x725x340 мм
Вес:	31 кг

Газовый котел Viessmann Vitopend 100-W A1JB010

Сравнить

Тип:	газовый, конвекционный
Топливо:	природный газ, сжиженный газ
Количество контуров:	двухконтурный
Мощность:	24 кВт
Размеры:	400x725x340 мм
Вес:	32 кг

Газовый котел Viessmann Vitopend 100-W A1HB002

Сравнить

Тип:	газовый, конвекционный
Топливо:	природный газ, сжиженный газ
Количество контуров:	одноконтурный
Мощность:	29.9 кВт
Размеры:	450x725x360 мм
Вес:	38 кг

Газовый котел Viessmann Vitopend 100-W A1JB011

Сравнить

Тип:	газовый, конвекционный
Топливо:	природный газ, сжиженный газ
Количество контуров:	двухконтурный
Мощность:	29.9 кВт
Размеры:	450x725x360 мм
Вес:	39 кг

Газовый котел Viessmann Vitopend 100-W A1HB003

Сравнить

Тип:	газовый, конвекционный
Топливо:	природный газ, сжиженный газ
Количество контуров:	одноконтурный
Мощность:	34 кВт
Размеры:	450x725x360 мм
Вес:	38 кг

Газовый котел Viessmann Vitopend 100-W A1JB012

Сравнить

Тип:	газовый, конвекционный
Топливо:	природный газ, сжиженный газ
Количество контуров:	двухконтурный
Мощность:	34 кВт
Размеры:	450x725x360 мм
Вес:	40 кг

Vitopend 100 – W WH1D

В семействе газовых котлов, данная модель является самой компактной и может быть установлена даже в небольших помещениях.

Способ монтажа для этого котла только один – настенный вариант. Технические и конструктивные особенности:

Две модификации – одно и двух контурные.
Диапазон моделей по параметру мощности – от 10,5 до 31 кВт.
Максимальные габаритные размеры – 360*450*725 мм (для 31 Квт).
Использование в конструкции модулируемой атмосферной горелки.
Номинальный КПД – 93%.
Максимальный непрерывный объем горячей воды – 14,7 л/мин.
Удобная систем управления и расширенный контроль работы котла.
Выпускаются модели с открытой и закрытой камерой сгорания.
Уникальная конструкция дымохода, которая предотвращает появление наледи на его поверхности зимой.
Расширительный бак мембранного типа. WH1D262 – 6 л.: WH1D263 – 10 л.

Основные физические характеристики котла показаны в таблице:

Котел Висман Витопенд может работать как на сжиженном, так и на природном газе. Комплект переходников прилагается в качестве базовой комплектации.

Стоимость котлов отличается в зависимости от их мощности и конструкции.

23кВт с закрытой камерой сгорания – 38 тыс. руб.
29кВт с закрытой камерой сгорания – 45 тыс. руб.
23кВт с открытой камерой сгорания – 34 тыс. руб.

Vitopend 100 – W WHKB

Практически полностью идентична вышеописанной модели котла.

Исключение составляет интегрированный накопительный бак, емкостью 4 л. Вследствие технические характеристики котла несколько ниже.

Номинальное КПД – 90%.
Производительность потока горячей воды – 14 л/мин.

За исключением этих показателей, котлы внешне отличаются еще и блоком управления – в данной модели он не имеет жидкокристаллического дисплея.

Если вам необходим бюджетный вариант качественной отопительной техники, то котлы компании «Viessmann» Vitopend станут идеальным решением – минимальные габаритные размеры, большой выбор по конструктивным особенностям и доступная цена.
