При эксплуатации песчаных фильтров чаще всего приходится иметь дело с вентильными группами при промывке песка по время сервисного обслуживания бассейна .
Первое показание манометра — нормальное давление в фильтре с чистым песком. Второе показание манометра — давление, при котором есть необходимость сделать « Обратную промывку «. Устройство 4-х и 6-ти позиционных вентилей

Режимы работы 6-ти позиционного вентиля песчаного фильтра

Распределение потоков воды в 6-ти позиционном вентиле	Описание режимов
	«1» — FILTER — режим фильтрации: вода подается насосом в фильтр , проходит очистку и возвращается в бассейн . Штатное положение селектора 6-ти позиционного клапана.
	«2» — BACKWASH — режим промывки кварцевого песка : вода из бассейна или переливной емкости нагнетается циркуляционным насосом снизу через сепараторы. Песок и если есть щебень разрыхляется, переходит под воздействием потока воды во взвешенное состояние. При этом песчинки своими острыми гранями активно трутся друг об друга, счищая налипшее загрязнение. Вся очищенная грязь уносится через коллектор подачи и 6-ти позиционный клапан в канализацию. В зависимости от качества песка и от количества промывок кварцевый песок истирает острые грани и теряет способность к самоочищению при «Обратной промывке». В этом случае требуется замена фильтрующего материала.
	«3» — RINSE — режим уплотнения фильтрата (кварцевого песка): это положение используют после промывки фильтра — вода из бассейна подается сверху в низ, уплотняя песок, сливается в канализацию. Цель уплотнения — сделать промежутки между песчинками наименьшие, чтобы они могли задерживать загрязнения наименьшего размера.
	«4» — WASTE — режим опорожнения: этот режим используют для слива воды из бассейна в канализацию, минуя фильтр.
	«5» — RECIRCULATE — режим рециркуляции: используется для создания движения воды (перемес) минуя фильтр.
	«6» — CLOSED — 6-ти позиционный вентиль закрыт
«0» — WINTER — режим хранения фильтра в зимнее время. Переключатель — ручка вентиля находится в одном из промежуточных положений

Примечание: Все переключения ручки крана(вентиля) производятся после выключения циркуляционного насоса, работающего на этот 6-ти позиционный вентиль, т.е. снять с него давление. В противном случае можно ручку сломать при попытке переключения.

Режимы работы 4-х позиционного вентиля песчаного фильтра

Содержание

Поговорим о многопозиционных вентилях, их режимах, и о том, когда именно и зачем стоит использовать каждый из них.
1. Режим ФИЛЬТРАЦИЯ (Filter):
2. Режим ОПОРОЖНЕНИЕ (Waste):
3. Режим ЗАКРЫТ (Closed):
4. Режим ПРОМЫВКА (Backwash):
5. Режим РЕЦИРКУЛЯЦИЯ (Recirculate):
6. Режим УПЛОТНЕНИЕ (Rinse):
7. Режим ЗИМА (Winter):
Обозначения 6-позиционного клапана Фильтровальной Установки
📺 Видео

Видео:режимы работы шести ходового клапана песочного фильтраСкачать

Поговорим о многопозиционных вентилях, их режимах, и о том, когда именно и зачем стоит использовать каждый из них.

Многопозиционные вентили называются так, поскольку внутри у них имеется несколько входов-выходов, которые позволяют изменять направление движения воды. Через вход от насоса вода из бассейна попадает внутрь, и затем, в зависимости от выбранного положения вентиля (его режима), попадает в бочку фильтра сверху или снизу. Кроме того, от конкретной позиции вентиля зависит, будет ли вода подаваться через выход «Опорожнение (Waste)» (т.е. в канализацию) или «Возврат (Return)» (обратно в бассейн).

Читайте также: Клапан заполнения бачка унитаза с нижней подводкой

1. Режим ФИЛЬТРАЦИЯ (Filter):

Это основной режим, в котором вентиль будет работать большую часть времени. Вода из вашего бассейна закачивается через насосный вход многопозиционного вентиля, после чего попадает в бочку фильтра. В случае с песочными фильтрами вода поступает в резервуар сверху, а в диатомитовых – снизу. Пройдя через фильтрующую среду, вода ещё раз направляется в многопозиционный вентиль, и на этот раз через выход «Возврат (Return)» направляется назад в бассейн.

Режим «Фильтрация» также может быть использован для очистки бассейна от мусора, достаточно крупного, чтобы остаться на фильтре или в корзине насоса. Для более тщательной очистки, чтобы избавиться от водорослей, ила и подобного рода материалов, лучше использовать режим, о котором пойдёт речь далее.

2. Режим ОПОРОЖНЕНИЕ (Waste):

Чаще всего данный режим используется, когда необходимо понизить уровень воды в бассейне. Вода из бассейна забирается насосом и напрямую, минуя фильтр, сбрасывается в канализацию. Это один из двух вариантов «сквозного» прохождения воды через вентиль.

Также режим «Опорожнение (Waste)» нередко используется для очистки бассейна, когда мусор и грязь слишком мелки и фильтрующая среда не может их задержать. Вам когда-нибудь приходилось сталкиваться с ситуацией, когда буквально через несколько часов после очистки бассейна в режиме «Фильтрации (Filter)» на дне вашего бассейна вновь скапливался мельчайший, похожий на песок, осадок? Такое довольно часто происходит с песочными фильтрами, которые не могут удержать совсем крошечные частицы.

3. Режим ЗАКРЫТ (Closed):

Тут всё достаточно просто: “Закрыт (Closed)” – режим, при котором движение воды через вентиль не осуществляется, и который, к слову, используется реже всего. Насос должен ВСЕГДА быть выключен, если на многопозиционном вентиле выставлен данный режим, иначе всё, скорее всего, разлетится на мелкие кусочки!

Режим «Закрыт (Closed)» иногда используют, когда продувают приёмную линию насоса при подготовке бассейна к зиме, поскольку это позволяет направить поток воздуха обратно в чашу бассейна. Кроме того, его можно активировать, чтобы остановить поступление воды в бочку фильтра, если тот находится ниже уровня воды. В прочем, обе эти задачи могут быть решены и другими способами.

4. Режим ПРОМЫВКА (Backwash):

Режим «Промывка (Backwash)» позволяет воде проходить обратным потоком через резервуар фильтра. При обычной фильтрации (когда вентиль находится в положении «Фильтрация (Filter)») жидкость проходит через фильтр только в одном направлении: сверху вниз (в песочных фильтрах) или снизу вверх (в диатомитовых). Когда же ручка многопозиционного вентиля повёрнута на 180° и указывает на надпись «Промывка» (Backwash)», вода попадает и покидает бочку с точностью до наоборот. И, пройдя через фильтр и снова попадая в вентиль, она выводится в канализацию, т.е. через порт «Опорожнение» (Waste), а не обратно в бассейн через «Возврат» (Return).

Читайте также: Клапан шланга насоса автомобильного

Промывка фильтра должна осуществляться при условии, что манометр показывает давление на 7-9 psi (0.48-0.55 бар) выше, чем стандартное рабочее. Запустите насос на 2-4 минуты и сливайте воду до тех пор, пока она не перестанет быть мутной и/или грязной.

5. Режим РЕЦИРКУЛЯЦИЯ (Recirculate):

«Рециркуляция (Recirculate)» — второй «сквозной» режим вентиля (как и «Опорожнение (Waste)»), при котором вода вообще не попадает внутрь бочки фильтра. После того, как жидкость направляется в вентиль, её сразу разворачивают на 360°, и она возвращается неотфильтрованной обратно в бассейн через порт «Обратный слив» (Return)».

Полезнее всего режим «Рециркуляция (Recirculate)» оказывается в случае поломки фильтра вашего бассейна, если он протекает или не может быть использован по каким-то другим причинам. Во многих подобных случаях «Рециркуляция (Recirculate)» позволяет вам, как минимум, осуществлять непрерывную циркуляцию и хлорирование воды, чтобы не допустить застоя воды и разрастания водорослей до тех пор, пока фильтр не будет починен или заменён. Данный режим также можно использовать при продувке труб, чтобы избежать нежелательного повышения давления внутри резервуара фильтра. Кроме того, «Рециркуляция (Recirculate)» используют при добавлении флокулянтов для повышения качества воды.

6. Режим УПЛОТНЕНИЕ (Rinse):

Если вам когда-либо доводилось идеальнейшим образом очистить воду в своём бассейне, а затем, после промывки фильтра, наблюдать, как мутный поток воды устремляется в него обратно, то у нас есть для вас решение – специальный режим многопозиционного вентиля — «Уплотнение (Rinse)». В этом режиме вода как обычно проходит через фильтр (сверху вниз в песочных фильтрах, снизу вверх – в диатомитовых), но, попав обратно в вентиль, не возвращается обратно в бассейн через «Возврат (Return)», а сливается прямиком в канализацию через «Опорожнение (Waste)».

Режим «Уплотнение (Rinse)», как правило, используют после промывки песочного фильтра, чтобы промыть и прочистить слой фильтрующего материала, и удалить с него остатки загрязнения. Для очистки фильтрующего слоя достаточно всего 15-20 секунд. Диатомитовые фильтры, у которых диаметр отверстий коллектора в принципе очень маленький, тоже полезно периодически после «Промывки (Backwash)» очищать в режиме «Уплотнение(Rinse)». Тем не менее, за исключением этого случая, данный режим для диатомитовых фильтров не используется.

7. Режим ЗИМА (Winter):

Режим «Зима» или «Зимний» (Winter) пригодится, когда наступит время готовить ваш бассейн к смене сезона. Если вы заметили, то этот режим – и не режим вовсе в прямом смысле слова, а отдельное маленькое деление между двумя «основными» режимами, и зафиксировать ручку вентиля в данном положении не получится. Этот особый режим позволяет поддерживать дивертор вентиля (т.е. его вращательный механизм), приподнимая и фиксируя его над основными портами внутри вентиля.

В этом положении (когда пружина полностью сжата) дивертор остаётся зафиксированным на весь зимний период, приподнятый примерно на 6,3 мм над портами вентиля. Благодаря этому у воды, которая может попасть внутрь вентиля за зиму, остаётся достаточно места, чтобы превратиться в лёд, не поломав при этом стенки самого вентиля.

Читайте также: Место установки обратного клапана в скважине

Ещё один совет: убедитесь, что насос выключен, прежде чем поворачивать ручку вентиля. Переключение режимов при работающем насосе может привести к поломке вентиля. Или же что-нибудь просто-напросто взорвётся под большим давлением.

Видео:Управление фильтром для бассейновСкачать

Обозначения 6-позиционного клапана Фильтровальной Установки

Обозначения 6-позиционного клапана Фильтровальной Установки.

1. ФИЛЬТРАЦИЯ (FILTRATION). Вода поступает на Фильтр из бассейна, проходит через фильтровальный материал (очищается) и возвращается в бассейн. Этот режим является основным и используется для фильтрации и нагрева воды, а так же для работы с донным «пылесосом». В режиме фильтрации, положение ручки вентиля должно находиться в положении № 1.

2. ПРОМЫВКА (RUCKSPULEN, BACK WASH). Вода из бассейна подается насосом фильтровальной установки в фильтр, далее проходит обратным потоком через фильтр (снизу вверх) и сбрасывается в канализацию. В режиме промывки фильтра, положение ручки вентиля должно находиться на № 2.

3. УПЛОТНЕНИЕ ПЕСКА (RINSE). Вода из бассейна проходит через фильтр, уплотняя песок (сверху вниз) и сливается в канализацию. Этот режим используется для очистки фильтра сразу после режима (ПРОМЫВКА).В режиме уплотнения, положение ручки вентиля должно находиться на № 3.

4. ОПОРОЖЕНИЕ (WASTE). Вода из бассейна забирается насосом фильтровальной установки, минуя фильтр, сбрасывается в канализацию. В режиме опорожнения, ручка вентиля должна находиться на № 4.

5. РЕЦИРКУЛЯЦИЯ (RECIRCULATION).Вода из бассейна забирается насосом фильтровальной установки, минуя фильтр, возвращается в бассейн. В режиме рециркуляции, положение ручки вентиля должно находиться на № 5.

6. ЗАКРЫТО (CLOSED). Всё закрыто. В режиме закрыто, положение ручки вентиля должно находиться на № 6.

Фильтрация воды должна производиться каждый день, независимо от того, эксплуатируется бассейн или нет.

Время фильтрации рассчитывается исходя из условия 2,5-3-х кратного прохождения объема воды в бассейне через фильтр в течение суток. Время фильтрации Вам помогут подобрать наши специалисты.

По мере фильтрации воды фильтр засоряется и перестает выполнять свои функции. Его необходимо очистить от загрязнений. Для этого:

— поставьте 6-ти ходовой клапан на режим «Обратная промывка» (Back wash) и включите помпу;

Контролируйте степень очистки фильтра по колпачку, находящемуся на корпусе 6-ти ходового клапана. Обратную промывку необходимо закончить в тот момент, когда вода в колпачке станет прозрачной. В среднем время промывки составляет 2 – 3 минуты. Выключите помпу.

— поставьте на режим «Уплотнение» (Rinse), 20-30 сек. Держите включенным;

— выключите помпу, доведите уровень воды в бассейне до нормального и перейдите в режим «Фильтрация».

Эту операцию необходимо выполнять как минимум один раз в неделю. В зависимости от интенсивности эксплуатации бассейна и степени его загрязнения, особенно для бассейнов, расположенных на открытом воздухе, интервал следует сократить.

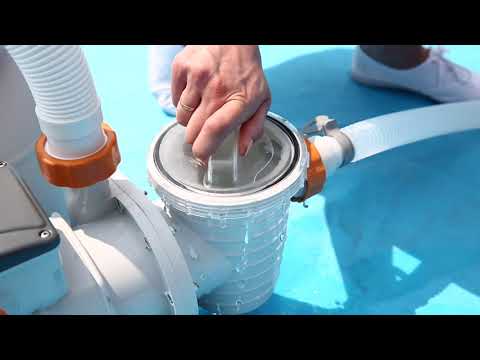

Периодически (по мере загрязнения) проводите чистку сетчатых ведерок, находящихся внутри скиммера и помпы фильтра.

ВНИМАНИЕ! ПЕРЕД КАЖДЫМ ПЕРЕКЛЮЧЕНИЕМ 6-ти ХОДОВОГО КЛАПАНА обязательно ВЫКЛЮЧАТЬ НАСОС. Запуск фильтра в эксплуатацию необходимо начинать в режиме «обратная промывка».
