6g72 24 клапана расположение цилиндров

Этот двигатель относится к популярной серии 6G Мицубиси. Известны два типа 6G72: 12-клапанный (один распредвал) и 24-клапанный (два распредвала). Оба представляют собой 6-цилиндровый V-образный агрегат с увеличенным углом развала цилиндров и верхним расположением распредвалов/клапанов в ГБЦ. Облегчённый двигатель, пришедший на замену 6G71, оставался на конвейере ровно 22 года, вплоть до пришествия нового 6G75.

Описание двигателя

Рассмотрим главные особенности этого двигателя.

1. Коленвал двигателя опирается на 4 подшипника, крышки которых объединены в постель для повышения жёсткости блока цилиндров.
2. Поршни двигателя отлиты из алюминиевого сплава, соединены плавающим пальцем с шатуном.
3. Кольца поршней чугунные: одной имеет коническую поверхность со скосом.
4. Кольца маслосъёмные составные, скребкового типа, наделены пружинным расширителем.
5. В ГБЦ расположены камеры сгорания шатрового типа.
6. Клапаны двигателя изготовлены из огнеупорной стали.
7. Гидрокомпенсаторы предусмотрены для автоматической регулировки зазора в приводе.

Отдельного внимания заслуживают отличия между схемами SOHC и DOHC.

1. Распредвал версии SOHC литой, с 4-я подшипниками, но распредвалы версии DOHC имеют 5 подшипников, закреплённых специальными крышками.
2. Ремень ГРМ двигателя с двумя распредвалами корректируется автоматическим натяжителем. Ролики отлиты из сплава алюминия, имеют длительный срок службы.

Отметим другие особенности.

1. Объём двигателя практически неизменен для различных модификаций — ровно 3 литра.
2. Алюминиевые поршни защищены графитовым покрытием.
3. Камеры сгорания расположены внутри ГБЦ, они имеют форму шатра.
4. Установка прямого впрыска GDI (на последних модификациях 6G72).

Самым мощным в модификациях двигателей 6G72 стала турбоверсия, развивающая 320 л. с. Устанавливался такой мотор на Додж Стел и Митсубиси 3000 GT.

Примечательно, что до появления семейства Cyclon компанию ММС полностью устраивали рядные «четвёрки». Но с появлением больших внедорожников, минивэнов и кроссоверов появилась необходимость в более мощных установках. Поэтому рядные «четвёрки» заменили на V-образные «шестёрки», и некоторые модификации получили по два распредвала и ГБЦ.

Производитель концентрировал внимание во время изготовления новых моторов на следующем:

• пытаясь увеличить мощность, прибёг к использованию турбированной версии;
• пытаясь снизить расход горючего, модернизировал клапанную систему.

Расход масла 6G72 увеличен до 800 г/1000 км, что объясняется некоторыми техническими особенностями. Капремонт может заявить о себе уже после 150-200 тысячного пробега.

Широкую линейку модификаций 6G72 некоторые эксперты объясняют возможностью варьировать мощность двигателя. Так, он может выдавать в зависимости от версии: 141-225 л. с. (простая модификация с 12 или 24 клапанами); 215-240 л. с. (версия с прямым впрыскиванием горючего); 280-324 л. с. (турбированная версия). Разнятся также значения крутящего момента: для обычных атмосферных версий — 232-304 Нм, для турбированной — 415-427 Нм.

Что касается использования двух распредвалов: несмотря на то, что 24-клапанная конструкция появилась раньше, схема DOHC применялась лишь с началом 90-х годов прошлого столетия. 24-клапанные версии двигателя, выпускаемые ранее, имели всего один распредвал. Часть из них использовала прямой впрыск GDI, что позволило увеличить степень сжатия.

Турбированная версия 6G72 оснащена компрессором MHI TD04-09B. С ним в паре функционируют два охладителя, так как один интеркулер не способен обеспечить требуемый объём воздуха для шести цилиндров. В новой версии двигателя 6G72 нашли применение модернизированные поршни, масляные радиаторы, форсунки, датчики.

Интересно, что для рынка Европы двигатели турбо 6G72 шли с компрессором TD04-13G. Такой вариант позволял силовой установке достигать мощности в 286 л. с. при давлении наддува 0,5 бар.

На какие автомобили устанавливался 6G72

Марка	Модели
Мицубиси	Галант 3000 S12 1987 года и Галант 1993-2003 годов; Крайслер Вояжер 1988-1991 годов; Монтеро 3000 1989-1991 годов; Паджеро 3000 1989-1991 годов; Диамант 1990-1992 годов; Эклипс 2000-2005 годов.
Додж	Стратус 2001-2005 годов; Спирит 1989-1995 годов; Караван 1990-2000 годов; Рам 50 1990-1993 годов; Династия, Дайтон; Шадо; Стел.
Крайслер	Себринг Купе 2001-2005 годов; Ле Барон; ТС; Нью Йорк; Вояжер 3000.
Хёндай	Соната 1994-1998 годов
Плимот	Дустер 1992-1994 годов; Акклаим 1989; Вояжер 1990-2000 годов.

Читайте также: Проекции цилиндра с сечениями

Технические характеристики

Модель двигателя	6G72 GDI
Объём в см3	2972
Мощность в л. с.	215
Максимальный крутящий момент в H*м при об/мин	168 (17) / 2500; 226 (23) / 4000; 231 (24) / 2500; 233 (24) / 3600; 235 (24) / 4000; 270 (28) / 3000; 304 (31) / 3500
Максимальные обороты	5500
Тип двигателя	V type 6 cylinder DOHC/SOHC
Степень сжатия	10
Диаметр поршня в мм	91.1
Ход поршня в мм	10.01.1900
Используемое топливо	Бензин Premium (АИ-98); Бензин Regular (АИ-92, АИ-95); Бензин АИ-92; Бензин АИ-95; Природный газ
Расход топлива, л/100 км	4.8 — 13.8
Доп. информация о двигателе	24-клапанный, с электронным впрыском топлива
Выброс CO2, г/км	276 — 290
Диаметр цилиндра, мм	91.1
Количество клапанов на цилиндр	24.01.1900
Механизм изменения объёма цилиндров	нет
Нагнетатель	Нет
Система старт-стоп	нет
Расход масла	максимум 1 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для 6G72 по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	4,6 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 км
реальный 250000 км
Регулировка клапанов	гидрокомпенсаторы
Система охлаждения	принудительная, антифриз
Объем ОЖ	10,4 л
Помпа	GWM51A от производителя GMB
Свечи на 6G72	PFR6J от NGK Laser Platinum
Зазор свечи	0,85 мм
Ремень ГРМ	A608YU32MM
Порядок работы цилиндров	1-2-3-4-5-6
Воздушный фильтр	Bosch 0986AF2010 фильтр-патрон
Масляный фильтр	Toyo TO-5229M
Маховик	MR305191
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые
выпускные темные
Компрессия	от 12 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин -1
Усилие затягивания резьбовых соединений	свеча – 18 Нм
маховик – 75 Нм
болт сцепления – 18 Нм
крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 Нм (шатунный)
головка цилиндров – 30 – 40 Нм

Модификации двигателя

Название модификации	Характеристики
12 клапанов простая модификация	управляются одним распредвалом по схеме SOHC
24 клапа простая модификация	управляются одним распредвалом по схеме SOHC
24 клапана DOHC	управляются двумя распредвалами по схеме DOHC
24 клапана DOHC с GDI	схема DOHC, плюс прямой впрыск GDI
24 клапана с турбонагнетателем	схема DOHC, плюс дополнительное навесное для впускного тракта – турбонагнетатель

Преимущества и недостатки

Надёжная и высокоресурсная конструкция двигателя 6G72 избавляет владельца от дополнительных расходов. Если владельцам 6G71 надо было каждые 15 тысяч километров пробега заезжать на СТО для регулировки клапанов, то с новым мотором дела обстоят куда лучше.

Однако некоторые недоработки остались. В частности, это касается сложности обслуживания, перегрева и разрушения клапанов.

1. Обслуживание двигателя усложняется из-за того что ГБЦ разделена на две части. Кроме того, такая схема влияет на увеличение расхода масла — лишняя смазка идёт на поддержание гидрокомпенсаторов.
2. Перегрев мощного двигателя неизбежен в городском цикле движения, когда мотор просто надо «сдерживать», активируя лишь низкие обороты.
3. Клапаны гнёт из-за частого соскальзывания ремня ГРМ. Автоматическая регулировка помогает устранить обрыв, но ремень в определённых ситуациях соскальзывает, и всё равно кривит клапаны.

Ещё одним недостатком 6G72 является разнообразие конструкций двигателя. Это усложняет ремонт, так как схемы компонентов и комплектов ДВС с одним и двумя распредвалами совершенно разные.

Нюансы регламентного обслуживания

Одним из главных вопросов в регламенте обслуживания 3-литрового двигателя является замена ремня ГРМ после 90-тысячного пробега. Ещё раньше, через каждые 10 тыс. км пробега надо менять масляный фильтр. Подробнее о регламентном обслуживании.

1. Замена кислородных датчиков каждые 10 тыс. км пробега.
2. Проверка выпускного коллектора каждые два года.
3. Контроль топливной системы и вентиляции картера после 30 тыс. км пробега.
4. Подзарядка АКБ и замена каждые 3-4 года.
5. Смена хладагента и тщательная ревизия всех шлангов, соединений на рубеже 30 тыс. км пробега.
6. Установка новых бензофильтров и воздушных картриджей после 40 тыс. км пробега.
7. Замена свечей зажигания каждые 30 тыс. км пробега.

Читайте также: Композиция конус цилиндр пирамида

Основные неисправности

Рассмотрим подробно популярные «болячки» 6G72, делающие его средненьким агрегатом, который нельзя назвать супернадёжным.

1. Плавание оборотов после запуска вызывается засорением дроссельной заслонки и выработкой регулятора ХХ. Решение подразумевает прочистку, ремонт и замену датчика.
2. Повышение расхода горючего говорит о выработке маслосъёмных колпачков и залегании поршневых колец. Очевидно, что понадобится замена этих элементов.
3. Стуки внутри двигателя, что объясняется выработкой вкладышей шатунных подшипников и износа гидравлических толкателей. Решение подразумевает замену вкладышей и гидрокомпенсаторов.

По заверениям производителя, использование топлива хорошего качества (бензин с ОЧ не ниже АИ-95), гарантирует длительный срок службы мотора.

Модернизация

Конструкторами в этот двигатель изначально заложен большой потенциал. Без потери ресурса он может спокойно развивать 350 л. с. Эксперты рекомендуют не проводить модернизацию с турбированием. По их мнению, можно проводить следующие изменения.

1. Увеличить диаметр глушителя и перепрошить электронику.
2. Заменить штатные пружины с усилием 28 кг на более мощные модели, способные выдерживать 40 кг.
3. Провести расточку сёдел и установить клапаны большего размера.

Отметим, что атмосферный тюнинг даст возможность увеличить мощность на 50 л. с. Переделка 6G72 обойдётся гораздо дешевле свапа (замены двигателя).

Двигатель Mitsubishi 6G72

3.0-литровый V6 двигатель Митсубиси 6G72 выпускался на заводе в Киото с 1986 по 2018 годы и кроме моделей японского концерна ставился на Додж и Крайслер, а еще на Хендай как G6AT. Этот силовой агрегат существует в пяти разных модификациях, в том числе и с турбонаддувом.

В семейство 6G7 также входят двс: 6G71, 6G72TT, 6G73, 6G74 и 6G75.

Технические характеристики двигателя Mitsubishi 6G72 3.0 литра

Тип	V-образный
Кол-во цилиндров	6
Кол-во клапанов	12
Точный объем	2972 см³
Диаметр цилиндра	91.1 мм
Ход поршня	76 мм

Система питания	распр. впрыск
Мощность	140 — 160 л.с.
Крутящий момент	230 — 250 Нм
Степень сжатия	9.0
Тип топлива	АИ-92
Экологич. нормы	ЕВРО 2

Тип	V-образный
Кол-во цилиндров	6
Кол-во клапанов	24
Точный объем	2972 см³
Диаметр цилиндра	91.1 мм
Ход поршня	76 мм

Система питания	распр. впрыск
Мощность	170 — 185 л.с.
Крутящий момент	255 — 265 Нм
Степень сжатия	9.0
Тип топлива	АИ-92
Экологич. нормы	ЕВРО 3

Тип	V-образный
Кол-во цилиндров	6
Кол-во клапанов	24
Точный объем	2972 см³
Диаметр цилиндра	91.1 мм
Ход поршня	76 мм

Система питания	распр. впрыск
Мощность	195 — 225 л.с.
Крутящий момент	265 — 280 Нм
Степень сжатия	10
Тип топлива	АИ-92
Экологич. нормы	ЕВРО 3/4

Тип	V-образный
Кол-во цилиндров	6
Кол-во клапанов	24
Точный объем	2972 см³
Диаметр цилиндра	91.1 мм
Ход поршня	76 мм

Система питания	прямой впрыск
Мощность	215 — 240 л.с.
Крутящий момент	300 — 305 Нм
Степень сжатия	11
Тип топлива	АИ-95
Экологич. нормы	ЕВРО 5

Вес двигателя 6G72 в зависимости от версии составляет от 167 до 194 кг

Описание устройства мотора 6G72 3.0 литра

В 1986 году появилась первая модификация V-образного силового агрегата под индексом 6G72. Это был вполне классический для того времени двигатель V6 с углом развала цилиндров в 60°, чугунным блоком и парой алюминиевых SOHC головок на 12 клапанов с гидрокомпенсаторами. Также двс оснащался системой распределенного впрыска топлива и ременным приводом ГРМ.

В 1989 году дебютировали сразу две обновленные версии этого бензинового силового агрегата: первая модификация двигателя оснащалась парой SOHC головок блока, но с 24-мя клапанами, а вторая, более классическая 24-клапанная модификация имела уже пару DOHC головок блока. Существовала версия двигателя 6G72TT с двойным турбонаддувом, но о нем отдельная статья.

Номер двигателя 6G72 находится на стыке двс с коробкой

Читайте также: Цилиндр в астигматике что это

На японском рынке предлагали редкий вариант этого мотора с прямым впрыском топлива GDi, а также версию, оснащенную фирменной системой изменения фаз газораспределения MIVEC.

Англоязычный мануал двигателя 6G72 вы найдете здесь

Большая подборка мануалов для Митсубиси собрана тут

Расход топлива двс 6G72

На примере Mitsubishi Pajero 1995 года с механической коробкой передач:

Аналогичные двигатели других производителей:

На какие машины ставился силовой агрегат Митсубиси 6G72

Mitsubishi

3000GT 1 (Z16)	1990 — 1993
3000GT 2 (Z15)	1993 — 2000
Diamante 1 (F1)	1990 — 1996
Diamante 2 (F3)	1995 — 2002
Galant 8 (EA)	1999 — 2003
Eclipse 3 (D5)	1999 — 2005
L200 2 (K10)	1986 — 1996
L200 3 (K70)	1996 — 2006
Pajero 1 (L040)	1988 — 1991
Pajero 2 (V30)	1991 — 2000
Pajero 3 (V70)	1999 — 2006
Pajero 4 (V90)	2006 — 2018
Pajero Sport 1 (K90)	1996 — 2008
Delica 4 (PA4)	1994 — 2007

Dodge

Caravan 1 (AS)	1987 — 1990
Caravan 2 (ES)	1990 — 1995
Caravan 3 (GS)	1996 — 2000
Stratus 2 (JR)	2000 — 2005
Stealth 1 (Z16A)	1990 — 1993
Stealth 2 (Z15A)	1993 — 1996

Отзывы на двигатель 6G72 его плюсы и минусы

• Агрегат не очень привередлив к топливу
• В конструкции нет каких-то слабых мест
• Имеется выбор новых или б/у запчастей
• Гидрокомпенсаторы тут предусмотрены

• Расход топлива понравится не каждому
• Нередко встречаются утечки антифриза
• К 200 000 км обычно потребляет масло
• Загибает клапана с обрывом ремня грм

Регламент обслуживания двс 6G72 3.0 l

Маслосервис

Периодичность	раз в 15 000 км
Объем смазки в двс	5.5 литра
Нужно для замены	около 4.7 литра
Какое масло	5W-30, 5W-40

Газораспределительный механизм

Тип привода ГРМ	ремень
Заявленный ресурс	90 000 км
На практике	120 000 км
При обрыве/перескоке	гнет клапана

Замена расходников

Масляный фильтр	15 тысяч км
Воздушный фильтр	30 тысяч км
Топливный фильтр	60 тысяч км
Свечи зажигания	30 тысяч км
Вспомогат. ремень	90 тысяч км
Охлажд. жидкость	4 года или 60 тысяч км

Как самому заменить ремень грм на моторе 6Ж72

Недостатки, поломки и проблемы двигателя 6G72

Не считая двс первых лет выпуска, это очень надежный двигатель с огромным ресурсом. Большинство жалоб на форуме связано с масложором из-за износа колец и колпачков. Главное не упустить уровень, так как проворот вкладышей коленвала здесь не редкость.

На втором месте по жалобам идут плавающие обороты по вине загрязненного дросселя, регулятора холостого хода, переломленной проводки либо перегоревших лямбда-зондов. Еще при замене свечей снимается впускной коллектор и не всегда он плотно становится.

В этом моторе очень толстый ремень ГРМ, который ходит дольше положенных 90 000 км. Но его часто губит течь масла из-под прохудившейся прокладки передней крышки блока. Ресурс замасленного ремня сильно сокращается, а при его обрыве клапана обычно гнет.

Еще к слабым местам данного агрегата относят не самую надежную систему зажигания, гидрокомпенсаторы, которые требовательны к маслу и могут застучать уже к 100 000 км, а также регулярные утечки охлаждающей жидкости, из-за чего он нередко перегревается.

Производитель заявил ресурс двигателя 6G72 в 200 000 км, но он служит и до 400 000 км.

Цена двигателя Mitsubishi 6G72 нового и бу

Минимальная стоимость	40 000 рублей
Средняя цена на вторичке	70 000 рублей
Максимальная стоимость	120 000 рублей
Контрактный мотор за рубежом	1 000 евро
Купить такой новый агрегат	12 350 евро

* Двигатели не продаем, цена указана справочно

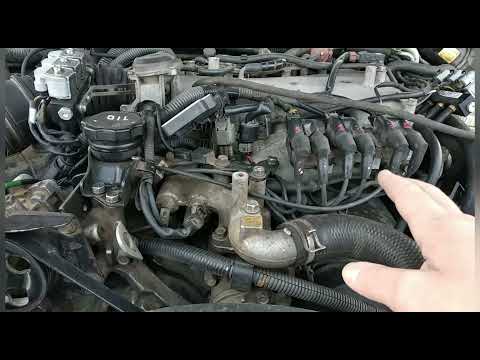

Обзор конструкции мотора 6Ж72 от канала Теория ДВС
