Аэрационный оголовок 2 5 в сборе воздухоотводный клапан apache

Оголовок аэрационной колонны устанавливается на баллоны с резьбой 2,5″ и используется в системах напорной аэрации. Деталь необходимо снабдить воздухоотделительным клапаном, трубами и фитингами, манометром и перепускным клапаном, которые приобретаются отдельно.

• Присоединение к системе водоснабжения – 1» (внутренняя резьба).
• Водоподъемная труба – 3/4′.
• Резьбовое отверстие под воздухоотделитель — 1,0″.
• Отверстие для подключение воздуха — 1/2″ (внутренняя резьба.)

Покупайте оборудование для очистки воды по выгодной цене в ГК «Экволс». Опытные консультанты окажут необходимую помощь в подборе и ответят на все возникающие вопросы. Обращайтесь по телефонам, указанным в разделе «Контакты».

Загородные дома часто снабжаются водой из скважины или колодца, которая может содержать широкий перечень опасных для здоровья примесей. Оголовок аэрационной колонны в сборе (ПВХ) 2,5″ — эффективный способ избавления от них. Это современное решение проблемы водоочистки. Оборудование имеет оптимальные массогабаритные характеристики, упрощающие установку, и обладает большим рабочим ресурсом. Поэтому, купив его, вы надолго обеспечите себя качественной водой. Свяжитесь с нашим специалистом, и он расскажет всё о возможностях данной системы и особенностях ее эксплуатации.

Видео:Воздушный клапан Unirain, Apache, Canature и подобные. Устройство и сервисное обслуживание клапанаСкачать

Условия доставки

• Доставим завтра или послезавтра (после подтверждения оператором)
• Доставим с 10:00 до 20:00 часов с понедельника по пятницу. Товары, заказанные вами в субботу и воскресенье, доставляются в понедельник
• При получении товара нужно обязательно проверить в присутствие курьера комплектацию и внешний вид товара. Компания не несет ответственность за некомплектность и повреждения товара (в том числе механические) после принятия товара клиентом
• Просим вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнить у нашего менеджера до момента покупки товара. Курьер не владеет информацией о товаре (технические характеристики, комплектация товара)

Видео:Аэрационный оголовок с подачей воздуха в трубуСкачать

Стоимость доставки

Курьером до 5 кг, при сумме заказа от 3000 рублей в пределах МКАД

Автодоставка до и за МКАД

950 рублей — «Зона 1» до МКАД

1500 рублей — «Зона 2» от МКАД + 50км

2500 рублей — «Зона 3» от МКАД + 100км

4500 рублей — «Зона 4» от МКАД + 150км

Транспортной компанией

Свыше 150км от МКАД доставляется Транспортной компанией.

Видео:Аэрационная колонна, компрессор AIRPUMP AP2 Из чего состоит и для чего нужнаСкачать

Воздухоотделительный клапан APACHE

Видео:🔧Сборка системы аэрации💧. Подробная пошаговая инструкция🔧.Скачать

Описание

Воздухоотделительный клапан 1″ для аэрационной колонны

Воздухоотводный клапан APACHE 1″ BSP выполняет две очень важные функции в системе очистки воды и в обязательном порядке входит в состав системы напорной аэрации.

Функции воздушного клапана Апачи

1. Воздухоотводчик поплавковый Apache high tech отводит в дренаж лишний воздух из системы напорной аэрации воды. Таким образом исключается «завоздушивание» водопровода — краны не «плюются» водой, нет гидроударов.
2. Воздухоотделитель Апачи не допускает создание вакуума внутри корпуса фильтра или аэрационной колонны. На дне Апача есть специальные прорези, через которые, в случае создания вакуума в баллоне, может поступать воздух в обратную сторону (в баллон).

Читайте также: Соединитель с обратным клапаном 120 мм

Как устроен воздухоотделительный клапан 1″ для аэрационной колонны

Воздухоотделительный (воздухоотводный) клапан APACHE 1″ имеет очень простую, в чём-то даже примитивную конструкцию. Однако это решение не в коей мере не ухудшает Apache и не влияет на его эффективность, наоборот — простая конструкция увеличивает срок службы детали и облегчает сервисное обслуживание.

Сервисное обслуживание воздухоотделительного клапана и аэрационной колонны рекомендуется делать не реже чем 1 раз в 6 месяцев.

Внутри воздухоотделительного клапана APACHE 1″ BSP находится поплавковый механизм, благодаря которому из системы через дренажный выход в канализацию выпускается только воздух, не затрагивая воду. Этот поплавок располагается на двух направляющих и крепиться на резинке, которая в свою очередь выполняет две задачи:

1. Ограничивает ход поплавка в воздухоотводчике, при этом не создаёт сопротивления его движению.
2. Верхняя часть резинки имеет широкую плоскую форму и играет роль уплотнительной прокладки для более надёжного перекрытия дренажного отверстия, когда в аэрационной колонне нет воздуха.

Верхний угол поплавка, который расположен напротив дренажного отверстия, имеет плоскую поверхность. В верхнем положении он плотно прижимается к стенке камеры воздухоотделителя, на которой находится дренажный выход, и не даёт воде выливаться в дренаж. Для более плотного примыкания и уплотнения между поплавком и стенкой с отверстием располагается резинка, функции которой описаны выше.

Принцип действия воздухоотводного клапана для аэрационной системы

Когда в аэрационной колоне нет избытка воздуха, то в клапан поступает вода и поднимает поплавок вверх. В конечном итоге он доходит до верхней точки камеры воздухоотделителя и перекрывает собой (через резиновую прокладку-ограничитель) дренажный выход 1/4″. Если есть избыток воздуха, то по закону физики он поднимается на поверхность аэрационной колонны и попадает в камеру воздухоотделителя. Воздух уже не может удержать поплавок и он падает, открывая тем самым дренажный выход для воздуха. Как только воздух выходит, вода опять подпирает поплавок и толкает его вверх. Он перекрывает дренаж и процесс повторяется заново.

Ремонт воздухоотделительного клапана

Если клапан имеет значительные механические повреждения, например порванную резинку или трещину, то отремонтировать его не получится. Однако проведение сервисного обслуживания воздухоотделительного клапана Апачи часто позволяет привести его в рабочее состояние. Делать сервис клапана очень важно и нужно не реже чем 1 раз в полгода.

Чтобы привести клапан в порядок достаточно разобрать его и промыть. Особое внимание уделите:

• месту соприкосновения поплавка и резинки
• району дренажного выхода

Из-за скопившейся грязи, ржавчины или мусора поплавок может со временем не плотно перекрывать отверстие и в дренаж будет просачиваться вода.

Разбирается клапан путём откручивания двух частей: нижней серого цвета и верхней жёлтого или красного цвета.

Видео:Как собрать оголовок аэрационной колонны Ранксин - RunXinСкачать

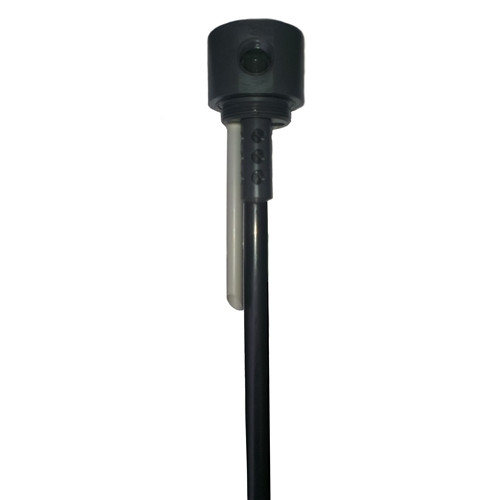

Аэрационный оголовок 2,5″ ПВХ в сборе

Видео:Автоматический воздухоотводчик.Скачать

Описание

Оголовок аэрационный ПВХ 2.5 с подачей воздуха в сборе служит для смешивания потоков воды и воздуха в аэрационной колоне.

Оголовки бывают двух видов:

1. с подачей воздуха непосредственно в аэрационную колонну
2. без подачи воздуха.

В первом варианте воздух от воздушного компрессора подаётся по трубке к оголовку. На оголовке есть отверстие с внутренней резьбой 1/4″, куда через коннектор присоединяется воздушная трубка от компрессора. С обратной стороны аэрационного оголовка так-же отходит трубка, которая после монтажа находится в аэрационном корпусе системы. На конце этой трубке находится рассеиватель или тройник для лучшего эффекта (рекомендуем тройник).

Читайте также: Метки маховика ваз 2110 8 клапанов инжектор

Вода подаётся в оголовок через рассеиватель (короткая трубка с дырками), и обогащённая кислородом поднимается по водоподъёмной трубе (длинная трубка) на выход из оголовка.

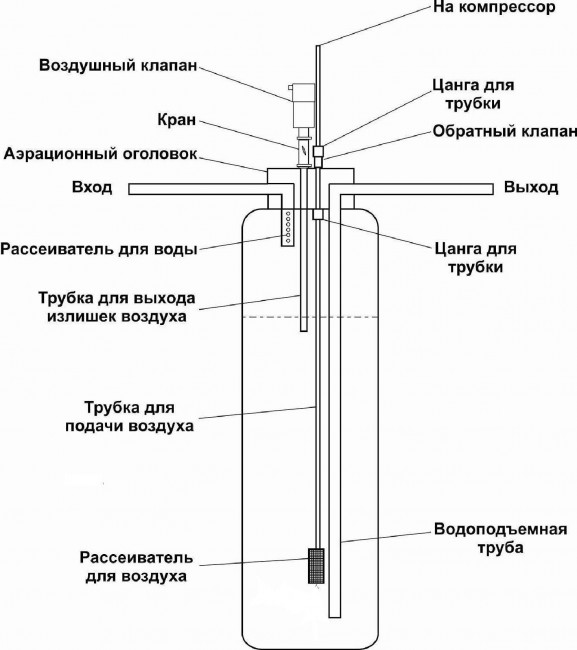

Схема работы аэрационного оголовка 2,5″ с подачей воздуха представлена на картинке ниже:

Вариант оголовка без подачи более прост. Он представляет из себя первый вариант, но у него нет трубки для подачи воздуха. Подача воздуха в этом случае происходит в трубопроводную магистраль непосредственно перед аэрационной колонной.

• Оголовок аэрационной колонны — 1шт.
• Рассеиватель входящей воды — 1шт
• Трубка водоподъёмная — 1шт
• Трубка воздухоотводящая — 1шт
• Трубка для подачи воздуха (только в оголовках с подачей воздуха в оголовок) — 1шт
• Рассеиватель воздуха/тройник (только в оголовках с подачей воздуха в оголовок) — 1шт.

Оголовки, представленные на данной странице интернет магазина, продаются в сборе. Т.е. все перечисленные выше детали комплекта поставки смонтированны и приклеены на клей ПВХ. Оголовок аэрационной колонны полностью готов к последующему монтажу и сборке системы аэрации воды.

Видео:Сборка и монтаж аэрационной колонныСкачать

Варианты оплаты

Заказ можно оплатить любым из способов:

• наличными;
• банковской картой;
• безналичным платежём по счёту с НДС (для юр.лиц);

Видео:Чистка аэрационной колонны и клапана A.R.IСкачать

Аэрационный оголовок 2,5″ ПВХ в сборе

Видео:Устройство работы регулятора давления "после себя", с пилотным 3х-ходовым управлением.Скачать

Описание

Оголовок аэрационный ПВХ 2.5 с подачей воздуха в сборе служит для смешивания потоков воды и воздуха в аэрационной колоне.

Оголовки бывают двух видов:

1. с подачей воздуха непосредственно в аэрационную колонну
2. без подачи воздуха.

В первом варианте воздух от воздушного компрессора подаётся по трубке к оголовку. На оголовке есть отверстие с внутренней резьбой 1/4″, куда через коннектор присоединяется воздушная трубка от компрессора. С обратной стороны аэрационного оголовка так-же отходит трубка, которая после монтажа находится в аэрационном корпусе системы. На конце этой трубке находится рассеиватель или тройник для лучшего эффекта (рекомендуем тройник).

Вода подаётся в оголовок через рассеиватель (короткая трубка с дырками), и обогащённая кислородом поднимается по водоподъёмной трубе (длинная трубка) на выход из оголовка.

Схема работы аэрационного оголовка 2,5″ с подачей воздуха представлена на картинке ниже:

Вариант оголовка без подачи более прост. Он представляет из себя первый вариант, но у него нет трубки для подачи воздуха. Подача воздуха в этом случае происходит в трубопроводную магистраль непосредственно перед аэрационной колонной.

• Оголовок аэрационной колонны — 1шт.
• Рассеиватель входящей воды — 1шт
• Трубка водоподъёмная — 1шт
• Трубка воздухоотводящая — 1шт
• Трубка для подачи воздуха (только в оголовках с подачей воздуха в оголовок) — 1шт
• Рассеиватель воздуха/тройник (только в оголовках с подачей воздуха в оголовок) — 1шт.

Оголовки, представленные на данной странице интернет магазина, продаются в сборе. Т.е. все перечисленные выше детали комплекта поставки смонтированны и приклеены на клей ПВХ. Оголовок аэрационной колонны полностью готов к последующему монтажу и сборке системы аэрации воды.

Видео:Как работает аэрационная колонна в установках обезжелезивания водыСкачать

Варианты оплаты

Заказ можно оплатить любым из способов:

• наличными;
• банковской картой;
• безналичным платежём по счёту с НДС (для юр.лиц);

Видео:Air Pump AP2 компрессор. Ремонт и Настройка напорной аэрацииСкачать

Воздухоотделительный клапан APACHE

Воздухоотводный клапан APACHE 1″ BSP выполняет две очень важные функции в системе очистки воды и в обязательном порядке входит в состав системы напорной аэрации.

Читайте также: Ошибка р1301 ларгус 16 клапанов

Воздухоотделительный клапан 1″ для аэрационной колонны

Воздухоотводный клапан APACHE 1″ BSP выполняет две очень важные функции в системе очистки воды и в обязательном порядке входит в состав системы напорной аэрации.

Функции воздушного клапана Апачи

1. Воздухоотводчик поплавковый Apache high tech отводит в дренаж лишний воздух из системы напорной аэрации воды. Таким образом исключается «завоздушивание» водопровода — краны не «плюются» водой, нет гидроударов.
2. Воздухоотделитель Апачи не допускает создание вакуума внутри корпуса фильтра или аэрационной колонны. На дне Апача есть специальные прорези, через которые, в случае создания вакуума в баллоне, может поступать воздух в обратную сторону (в баллон).

Как устроен воздухоотделительный клапан 1″ для аэрационной колонны

Воздухоотделительный (воздухоотводный) клапан APACHE 1″ имеет очень простую, в чём-то даже примитивную конструкцию. Однако это решение не в коей мере не ухудшает Apache и не влияет на его эффективность, наоборот — простая конструкция увеличивает срок службы детали и облегчает сервисное обслуживание.

Внутри воздухоотделительного клапана APACHE 1″ BSP находится поплавковый механизм, благодаря которому из системы через дренажный выход в канализацию выпускается только воздух, не затрагивая воду. Этот поплавок располагается на двух направляющих и крепиться на резинке, которая в свою очередь выполняет две задачи:

1. Ограничивает ход поплавка в воздухоотводчике, при этом не создаёт сопротивления его движению.
2. Верхняя часть резинки имеет широкую плоскую форму и играет роль уплотнительной прокладки для более надёжного перекрытия дренажного отверстия, когда в аэрационной колонне нет воздуха.

Верхний угол поплавка, который расположен напротив дренажного отверстия, имеет плоскую поверхность. В верхнем положении он плотно прижимается к стенке камеры воздухоотделителя, на которой находится дренажный выход, и не даёт воде выливаться в дренаж. Для более плотного примыкания и уплотнения между поплавком и стенкой с отверстием располагается резинка, функции которой описаны выше.

Принцип действия воздухоотводного клапана для аэрационной системы

Когда в аэрационной колоне нет избытка воздуха, то в клапан поступает вода и поднимает поплавок вверх. В конечном итоге он доходит до верхней точки камеры воздухоотделителя и перекрывает собой (через резиновую прокладку-ограничитель) дренажный выход 1/4″. Если есть избыток воздуха, то по закону физики он поднимается на поверхность аэрационной колонны и попадает в камеру воздухоотделителя. Воздух уже не может удержать поплавок и он падает, открывая тем самым дренажный выход для воздуха. Как только воздух выходит, вода опять подпирает поплавок и толкает его вверх. Он перекрывает дренаж и процесс повторяется заново.

Ремонт воздухоотделительного клапана

Если клапан имеет значительные механические повреждения, например порванную резинку или трещину, то отремонтировать его не получится. Однако проведение сервисного обслуживания воздухоотделительного клапана Апачи часто позволяет привести его в рабочее состояние. Делать сервис клапана очень важно и нужно не реже чем 1 раз в полгода.

Чтобы привести клапан в порядок достаточно разобрать его и промыть. Особое внимание уделите:

• месту соприкосновения поплавка и резинки
• району дренажного выхода

Из-за скопившейся грязи, ржавчины или мусора поплавок может со временем не плотно перекрывать отверстие и в дренаж будет просачиваться вода.

Разбирается клапан путём откручивания двух частей: нижней серого цвета и верхней жёлтого или красного цвета.
