В настоящее время в России наблюдается большой интерес к производству различных средств косметики и бытовой химии в аэрозольной упаковке. Поэтому мы рады предложить некоторый специальный материал для всех интересующихся новостями в области аэрозольного производства и упаковки.
Распыление продукта из аэрозольной упаковки осуществляется через клапан. Клапанное устройство включает не только основной механизм клапана, но и детали, с которыми он монтируется.
Наиболее распространенный или, как его принято называть, стандартный аэрозольный клапан показан на рисунке в двух вариантах «папа» и «мама».
Клапан приводится в действие нажатием на распылительную головку вертикально вниз. Вместе с головкой двигается вниз шток, сжимая пружину. Отверстие в штоке выходит из-под резиновой прокладки в полость кармана, заполненного продуктом. В это отверстие устремляется продукт и через полость штока направляется в головку для распыления. При освобождении головки пружина поднимает шток вверх и действие клапана прекращается.
Основные детали клапана:
Корпус клапана служит для сборки и последующего крепления его на баллон. Корпуса клапанов изготавливаются из жести, нержавеющей стали, алюминия. Деталь изготавливается штамповкой в 5-6 операций. Для предохранения от коррозии и в декоративных целях корпуса клапанов покрывают защитным лаком или гальваническим покрытием (хромирование или никелирование).
Карман — в аэрозольных клапанах, имеющих пружину, служит гнездом для пружины и удерживает вместе детали клапана за исключением распылительной головки. Сифонная трубка также вставляется в карман или надевается на него. Обычно эта деталь выполняется из капрона, нейлона или полиэтилена низкого давления.
Шток (запор) — может иметь самую разнообразную конструкцию. Конструкция зависит от клапана в целом и от распылительной головки в частности. Внутренняя полость штока служит для подачи продукта в распылительную головку, для этого в штоке имеется отверстие диаметром 0.3-0.7 мм. Изготавливается шток из пластмассы (нейлон, полиэтилен) или из металла.
Пружина — возвращает шток с распылительной головкой в первоначальное положение, т. е. закрывает клапан. Пружина изготавливается из пружинной проволоки (обычной и нержавеющей) диаметром 0,4-0,8 мм.
Резиновые прокладки (внутренняя и внешняя). В клапане, как правило, их две. Одна предназначается для герметизации места сопряжения штока с отверстием в корпусе клапана и одновременно служит ниппелем, закрывающим или открывающим клапан. Когда боковое отверстие в штоке находится выше ниппеля, клапан закрыт, если отверстие путем нажатия на распылительную головку сместить ниже ниппеля, продукт пойдет в полость штока и дальше в распылительную головку.
Изготавливается данная прокладка из различных полимерных материалов (неопрен, буна, бутил, витон) в зависимости от природы химических веществ, с которыми будет контактировать данная деталь в период ее использования в составе аэрозольного баллона.
Вторую резиновую прокладку ставят в месте запрессовки кромки корпуса клапана на горловине баллона.
Резиновая прокладка (ниппель), с помощью которой закрывается клапанный шток, имеет решающее значение в клапане.
Читайте также: Carver 168fl 2 регулировка клапанов
Требования к точности изготовления ниппелей на всех зарубежных заводах очень жесткие. Строго должны быть выдержаны диаметры самой прокладки и отверстия.
Сборка клапана производится следующим порядком: в карман вставляется пружина и шток с надетым на него ниппелем, затем все эти детали вставляются в гнездо корпуса клапана и в специальном цанговом устройстве станка обжимаются. После этого на хвостовик кармана клапана надевается сифонная трубка. Сборка клапана осуществляется на автоматическом и полуавтоматическом оборудовании.
В настоящее время за рубежом (в Чехии, Франции, Германии, Италии) налажен выпуск как стандартных клапанов, так и клапанов для различных групп аэрозольной продукции. Например, клапаны для пен, клапаны для вязких продуктов, клапаны для порошков и суспензий и т.д.
На рисунке:
АЗРОЗОЛЬНЫЕ КЛАПАНЫ (KOH-I-NOOR, Чехия)
Данные клапаны изготавливаются для баллонов с диаметром горла 20 мм и 25, 4 мм со штоковым запором типа «мама» и «папа». Отдельные части аэрозольного клапана можно комбинировать в зависимости от типа наполнителя.
Сборочный комплект:
1. Корпус
2. Внутренняя прокладка
3. Запор
4. Пружина
5. Карман
6. Внешняя прокладка
7. Сифонная трубка
Видео:Аэрозоль по частям - аэрозольный клапан.Скачать
Клапан типа «папа»
Видео:Обзор аэрозольных клапанов и активаторовСкачать
Описание
Клапан типа «папа».
Клапаны предназначены для баллонов, с диаметром горла 20 мм и 25,4 мм.
Сборочный комплект:
1.колпачок
2.внутренняя прокладка
3.запор
4.пружина
5.наконечник
6.внешняя прокладка
- Минимальная партия — 5 000 шт.
Видео:Стартовый аэрозольный наборСкачать
Приобрести актуатор можно у нас
Для реализации целого ряда проектов в области косметического и фармацевтического бизнеса, пищевой промышленности, выпуска автомобильной и бытовой химии, требуется использование аэрозольной упаковки. И компания «Аэрозоль Дом» готова поставить вам всё необходимое для её создания. В нашем каталоге вы можете заказать актуатор с учётом клапана, для которого он предназначен. Обращайтесь, вас ждут отличный ассортимент продукции, гарантия качества всех предлагаемых комплектующих и демократичные расценки.
Читайте также: Cn2000 донный клапан с керамической накладкой без перелива
Видео:Часто спрашивают: как устроен баллончик с краской | Аэрозольный клапан 360° | Как это сделано?Скачать
Особенности и разновидности
Одна из основных частей любого аэрозольного баллончика — актуатор. Это верхняя часть помпы, при нажатии на которую происходит дозирование продукта. Конструкции распылительной головки разрабатываются с учётом содержимого резервуара, необходимой силы подачи продукта, а также характера его распыления. Распылительные головки могут быть оснащены соплом, трубочкой и другими дополнительными элементами. В зависимости от особенностей конструкции выделяют вихревые и полувихревые актуаторы.
Классифицируются распылительные головки и с учётом от того, для какого клапана они предназначены. В зависимости от способа выдачи содержимого баллончика может потребоваться установка:
- клапана непрерывного действия;
- клапана дозирующего действия.
При этом аэрозольный клапан включает в себя не только основной механизм, но и целый ряд элементов, с которыми он монтируется. Эта конструкция приводится в действие при нажатии на распылительную головку вниз. После снятия усилия с актуатора действие клапана прекращается.
Видео:Регулировка предохранительного пружинного клапана ( подрывной клапан )Скачать
Приглашаем к сотрудничеству
Ищете, где приобрести качественные комплектующие для аэрозольной упаковки? Обращайтесь к нам! Компания «Аэрозоль Дом» предложит вам привлекательные условия взаимодействия и отличный сервис.
В нашем каталоге вы найдёте высококачественные распылительные головки и клапаны. Вам не составит труда подобрать актуатор нужного типа и оформить заказ. А мы позаботимся о том, чтобы вы могли получить его в сжатые сроки и по доступной цене. Не стоит раздумывать, заказывайте все необходимые комплектующие у нас.
📺 Видео

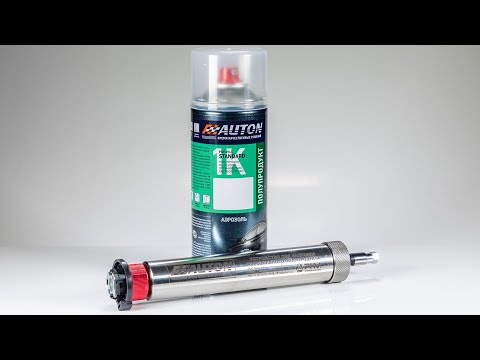

Устройство для самостоятельной заправки аэрозольных баллонов с полупродуктом AUTONСкачать
