2.7Необходимость снятия «Гребенки» с главного двигателя

Давление в цилиндрах дизеля определяют по «гребёнкам» — графикам, высота которых пропорциональна давлению в цилиндре, снимаемым с помощью индикаторов. Для снятия «гребёнок» данного дизеля применяются индикаторы с цилиндрической пружиной (более 500 об/мин — со стержневой пружиной).

Проверить исправность пишущего механизма и барабана индикатора и движение поршенька во втулке индикатора.

Надеть на барабан индикаторную бумагу.

Закрепить стержень в рычаге. При использовании мелованной бумаги используют латунный пишущий стержень, при её отсутствии — твёрдый графитовый стержень.

Вычертить на индикаторном бланке атмосферную линию — подвести пишущий штифт к бумаге и повернуть барабан индикатора до упора.

Продуть индикаторный штуцер цилиндра.

Установить индикатор на индикаторный штуцер.

Записать «гребёнки», прижимая пишущий штифт к бумаге и медленно поворачивая барабан.

Провести те же действия с остальными цилиндрами.

Снять бумагу с барабана, написать на ней название судна, номер или расположение дизеля, дату и режим испытания. Под каждым столбиком гребёнки указывают соответствующий ему номер цилиндра.

Произвести расчёт, разделив высоту столбика на масштаб пружины; полученное число будет соответствовать давлению в цилиндре.

Таким образом записывают диаграмму максимального давления цикла, а при выключенной подаче топлива — и давление конца сжатия. Чтобы предотвратить перегрузку цилиндров, подачу топлива выключают при нагрузке дизеля не выше 75% номинальной.

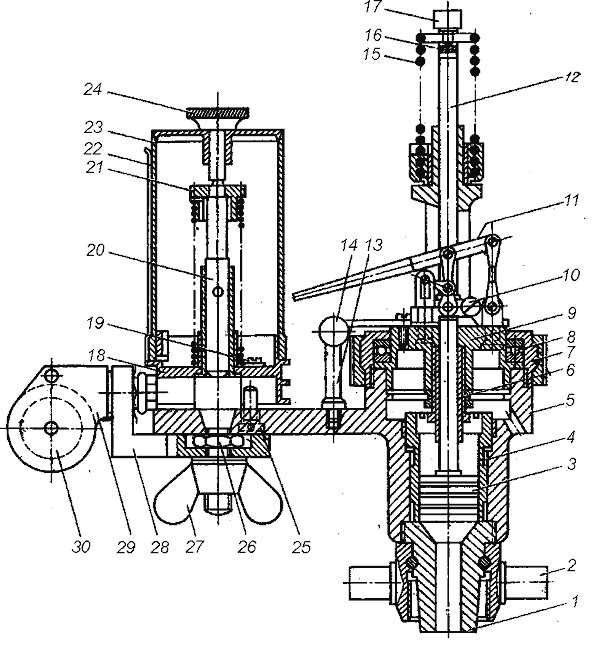

Рисунок Схема индикатора с цилиндрической пружиной

Видео:251) Индицирования двигателя с помощью максиметра, анализ и заполнение журнала индицирования.Скачать

Алгоритм снятия гребенки цилиндра дизеля

4.5.3. Снятие, анализ и обработка индикаторных диаграмм дизельных двигателей

Читайте также: Формула для расчета массу цилиндра

Индикаторные диаграммы, снятые с соблюдением необходимых условий, позволяют определить индикаторную мощность и распределение ее по цилиндрам двигателя, исследовать газораспределение, работу форсунок, топливных насосов, а также определить максимальное давление цикла pz, давление сжатия рс и др.

Снятие индикаторных диаграмм производят после прогрева двигателя при установившемся тепловом режиме. После снятия каждой диаграммы индикатор должен быть отключен от цилиндра 3-ходовым краном индикатора и индикаторным клапаном на двигателе. Барабаны индикатора останавливают отключением шнура от привода. Периодически после снятия нескольких диаграмм поршень индикатора и его шток надо слегка смазывать. Не следует производить индицирование двигателя при волнении моря свыше 5 баллов. При снятии индикаторных диаграмм привод индикатора должен быть исправным, индикаторные краны полностью открыты. Диаграммы рекомендуется снимать одновременно со всех цилиндров; если последнее невозможно, то последовательное снятие их надо производить в возможно более короткий срок при постоянной частоте вращения коленчатого вала двигателя.

Перед индицированием необходимо проверить исправность индикатора и его привода. Поршень и втулка индикатора должны иметь полное прилегание; смазанный поршень при снятой пружине из верхнего положения должен опускаться в цилиндре медленно и равномерно под действием собственного веса. Поршень и втулку индикатора смазывают только цилиндровым или моторным маслом, но не приборным, которое входит в комплект индикатора и предназначено для смазывания сочленений пишущего механизма и верхней части штока поршня. Пружину и гайку (колпачок), зажимающую пружину, надо завернуть полностью. Высота подъема пишущего штифта индикатора должна быть пропорциональна давлению газов в индицируемом цилиндре, а угол поворота барабана — пропорционален ходу поршня. Зазоры в шарнирных соединениях передаточного механизма должны быть небольшими, что проверяется легким покачиванием рычага при неподвижном поршне, а также должен отсутствовать мертвый ход. При сообщении индикатора с рабочей полостью цилиндра при неподвижном барабане пишущий штифт индикатора должен чертить вертикальную прямую линию.

Индикатор связан с приводом либо специальным индикаторным шнуром, либо специальной стальной лентой размером 8 х 0,05 мм. Шнур для привода — льняной, плетеный; перед установкой новый шнур вытягивают в течение суток, подвешивая к нему груз массой 2 . 3 кг. При неудовлетворительном состоянии шнура получаются значительные искажения индикаторной диаграммы. Стальную ленту применяют для двигателей с числом оборотов 500 об/мин и выше, а также если число оборотов меньше 500 об/мин, но соединение индикатора и привода имеет вид ломаной линии длиной 2 . 3 м. Пригодность шнура с точки зрения его вытяжки проверяют снятием диаграммы сжатия при выключенной подаче топлива. Если линия сжатия совпадает с линией расширения, то шнур пригоден к работе. Длину индикаторного шнура необходимо отрегулировать так, чтобы в крайних положениях барабан не доходил до упора. При коротком шнуре происходит его обрыв, при длинном — диаграмма имеет укороченный вид („обрезанный”), так как в конце хода поршня барабан будет неподвижен. Во время индицирования шнур должен быть постоянно в натянутом положении.

При проведении атмосферной линии необходимо следить за тем, чтобы она располагалась на расстоянии 12 мм от нижней кромки бумаги для индикаторов модели 50 и 9 мм — модели 30. В этом случае пишущий механизм будет работать в наиболее оптимальном диапазоне измерений и вести правильную запись линии всасывания под линией атмосферного давления. Длина диаграммы должна быть не более 90% наибольшего хода барабана.

Индикаторный шнур должен лежать в плоскости качания рычага индикаторного привода. В среднем положении рьиага шнур должен быть перпендикулярен его оси. Индикатор следует установить так, чтобы шнур не задевал трубопроводы, машинные решетки и другие детали. Если же он задевает, и это не устраняется изменением положения индикатора, то устанавливают переходный ролик. При этом необходимо сохранить перпендикулярность шнура от ролика к оси рьиага индикатора привода при среднем положении последнего. Нажим карандаша (пишущего штифта) должен быть отрегулирован так, чтобы он не рвал бумагу, а оставлял тонкий ясно видимый след. Медный штифт должен быть всегда хорошо заточен. Сильный нажим карандаша вызывает увеличение площади диаграмм. Бумага должна плотно прилегать к индикаторному барабану.

Читайте также: Земля это цилиндр кто сказал

Перед установкой индикатора во избежание засорения каналов и поршня необходимо тщательно продуть индикаторный клапан двигателя. Перед снятием диаграммы продувку повторить через 3-ходовой кран индикатора. Перед индицированием двигателя индикатор должен быть хорошо прогрет. Невыполнение этого требования приводит к искажению индикаторных диаграмм. При установке и снятии индикатора нельзя пользоваться ударным инструментом при зажатии и отдаче накидной гайки. Для этого служит специальный ключ, входящий в комплект индикатора.

Индикаторы и индикаторные пружины не реже 1 раза в два года должны проверяться органами надзора и иметь свидетельство о годности. Состояние индикаторного привода проверяют на работающем двигателе снятием диаграмм сжатия при выключенной подаче топлива (см. табл. 4.14). При правильно отрегулированном индикаторном приводе линии сжатия и расширения должны совпадать. При обнаружении дефектов в механизме газораспределения в период анализа индикаторных диаграмм необходимо принять меры по их устранению. После исправления дефектов произвести повторное индицирование и обработку (анализ) индикаторных диаграмм.

Для исследования процессов всасывания, выпуска, продувки, горения снимают специальные диаграммы.

1. Смещенные диаграммы для анализа процесса сгорания, работы топливного насоса, форсунок, а также определения pz и рс. Снимаю7 тем же индикатором, что и обычные, но в этом случае индикатор соединяют с приводом соседнего цилиндра, мотыль которого расположен под углом 90 или 120° по отношению к мотылю индицируемого цилиндра.

2. Развернутые диаграммы для определения р,- двигателей, не имеющих индикаторных приводов. На развернутой диаграмме должны быть нанесены атмосферная линия и крайние положения поршня. Снимают индикатором с независимым приводом барабана (например, с часовым механизмом).

3. Диаграммы-гребенки для определения pz и рс двигателей, не имеющих индикаторного привода. Снимают обычным индикатором. Значения Pz и pc определяют с помощью специальной масштабной линейки к соответствующей пружине или обычной линейки. В последнем случае полученная высота гребенки в миллиметрах делится на масштаб пружины. Анализ диаграмм-гребенок необходимо производить совместно с развернутыми диаграммами. Это обусловлено тем, что в индикаторном канале при определенной его длине в момент вспышки топлива могут возникнуть резонансные колебания газов, которые на развернутой диаграмме будут представлены в виде волнообразной линии.

4. Диаграммы сжатия для проверки индикаторного привода, плотности поршневых колец и определения рс. Снимают обычным индикатором при выключенной подаче топлива в цилиндр.

5. Диаграммы для анализа процессов всасывания, выпуска и продувки. Снимают обычным индикатором со спиральной пружиной пониженной жесткости и увеличенным диаметром поршенька.

6. Обычные индикаторные диаграммы для анализа изменения рабочего процесса двигателей, работающих с переменной нагрузкой. Снимают серией на непрерывной ленте, следуют одна за другой через установленный интервал.

Снятые индикаторные диаграммы перед обработкой анализируются, так как из-за недостатков регулировки двигателя или в связи с неисправностью индикатора, его привода или нарушением правил индицирования индикаторные диаграммы могут иметь различные искажения. Характерные и наиболее часто встречающиеся искажения нормальных диаграмм, их возможные причины и способы устранения приведены в табл. 4.15. Причины искажения диаграмм в большинстве случаев можно определить по их внешнему виду.

Индикаторные диаграммы обрабатывают в такой последовательности: настраивают планиметр и планиметрируют все диаграммы; определяют их площади; замеряют длины всех диаграмм и значения ординат Рс и Pz; подсчитывают р,- для каждого цилиндра. Планиметр настраивают по площади круга, очерченного планкой, прилагаемой к планиметру. В случае отсутствия специальной планки показания планиметра проверяют по квадрату на миллиметровой бумаге. Планиметрирование производят на гладкой доске, покрытой листом бумаги. При установке планиметра его рычаги по отношению к диаграмме располагают под углом 90°. При обводе диаграммы угол между рычагами планиметра должен составлять 60. 120°.

Длину индикаторной диаграммы измеряют по атмосферной линии. Ход привода следует выбирать таким, чтобы длина диаграммы равнялась 70 и 90. 120 мм для индикаторов моделей 30 и 50 соответственно.
