В конструкции каждого автомобиля такой элемент, как подвеска играет важную роль. Именно благодаря подвеске водитель и пассажиры во время поездки не испытывают всего негатива от передвижения по дорогам. Чем сложнее подвеска на авто, тем комфортнее чувствуют себя пассажиры и водитель. На автомобиле Ульяновского производства внедорожнике УАЗ 3163 Патриот имеется как задняя, так и передняя подвески.

В сегодняшней статье я расскажу вам о устройстве передней подвески УАЗ Патриот, изложу схему и дам описание каждому элементу этой ходовой части автомобиля. Так же мы с вами разберемся в причинах стука передней и задней подвески и рассмотрим способы самостоятельного ремонта этого силового агрегата.

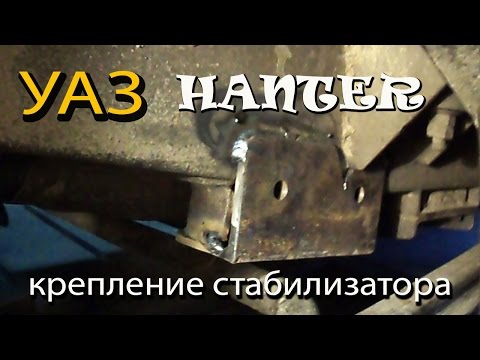

Видео:УАЗ hanter Стабилизатор поперечной устойчивости!Скачать

Подробная схема с описанием передней подвески УАЗ Патриот

Передняя подвеска автомобиля УАЗ Патриот состоит из следующих деталей:

Схема передней подвески автомобиля УАЗ Патриот

Передняя подвеска: 1 – поперечная тяга передней подвески; 2 – пружина передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – втулки верхнего крепления амортизатора; 6 – амортизатор передней подвески; 7 – рама; 8 – стремянки штанги стабилизатора поперечной устойчивости; 9 – продольная штанга передней подвески; 10 – штанга стабилизатора поперечной устойчивости; 11 – муфта отключения колеса; 12 – передняя ступица; 13 – поворотный кулак

Передняя подвеска автомобиля UAZ Patriot (рис. 7.1) зависимая, состоит из двух шаровых шкворней с каждой стороны, двух продольных штанг, одной поперечной тяги, витых цилиндрических пружин, гидравлических телескопических амортизаторов и стабилизатора поперечной устойчивости.

Продольные штанги и поперечная тяга — это направляющие элементы передней подвески, которые обеспечивают правильную фиксацию переднего моста, что, в свою очередь, влияет на управляемость, устойчивость и тормозные качества автомобиля.

Продольные штанги соединены с передним мостом с помощью неразборных резинометаллических шарниров (сайлентблоков) и кронштейнов, а с рамой посредством кронштейна через резиновые шарниры. Максимальный ход подвески вверх ограничен резиновым буфером. Для гашения колебаний подвески автомобиля предназначены два телескопических амортизатора, которые служат также для ограничения хода подвески вниз.

Видео:Работа стабилизатора поперечной устойчивостиСкачать

Стоит ли увеличивать подвеску?

Для каких целей владельцу UAZ Patriot необходимо завышенное расположение узлов подвески, надеемся, известно. Высоко находящиеся компоненты ходовой способствуют улучшению проходимости на бездорожье. При поднятых узлах подвески снижается риск зацепа агрегатов за дорожные препятствия. Кроме того, после выполнения мер по тюнингу и лифтингу у внедорожника увеличиваются углы съезда, способствуя сохранности бамперов. Все эти преимущества весьма ценные на бездорожье, поскольку риск «посадить» UAZ Patriot на раму сводится к минимуму.

Одной из главных составляющих мероприятия по лифтингу своими руками является поднятие рамы над агрегатами трансмиссионного ряда. Здесь следует обозначить разницу в действиях, поскольку в передней части трансмиссионный мост подвешен с помощью пружин, а в подвеске кормы наделен рессорами.

Видео:СЕКРЕТ УПРАВЛЯЕМОСТИ РАСКРЫТ! Продольные тяги под тюнинг на УАЗ Патриот.Скачать

Устройство передней подвески УАЗ Патриот

Как я уже успел заметить ранее устройство передней подвески автомобиля УАЗ Патриот довольно простое и состоит из нескольких элементов:

• Цилиндрические пружины
• Амортизаторы гидравлического типа
• Стабилизаторы поперечных тяг
• Шаровые шкворни и продольные тяги.

Для того чтобы мост находился в нужном положении устанавливается поперечная тяга и продольная штанга, которая закрепляется к переднему мосту благодаря неразборным сайлентблокам и кронштейнам, а за счет резиновых шарниров за второй конец штанги закрепляются к раме Патриота.

Пара телескопических амортизаторов гасят поступающие колебания, и в тоже время ограничивают ход подвески. Задняя подвеска так же имеет амортизаторы, но они не взаимозаменяемые с передними так как имеют отличия. На поворотных кулаках расположены ступицы с дисковыми тормозами. Ступица вращается за счет пары роликовых подшипников, которые через определенное время нуждаются в замене. Регулируются подшипники благодаря гайки которая расположена на цапфе.

Фото: передняя подвеска автомобиля УАЗ Патриот

Со временем передняя подвеска изнашивается и требует ремонта, в результате во время движения начинают появляться посторонние звуки. Поэтому при возникновении каких либо неисправностей их нужно устранять. Для проверки исправности подвески необходимо проделать следующие действия:

Проверяется исправность шарниров или резинометалических уплотнителей, они как правило в первую очередь выходят из строя; Проверяются рычаги подвески на наличие различных неисправностей в виде сколов и трещин; Визуально осматриваются амортизаторы в каком состоянии они находятся, особенно проверяется состояние втулок.

Видео:Курсовая устойчивость УАЗ Патриот или что такое "стабилизатор рулевого редуктора".Скачать

Особенности конструкции

На внедорожнике УАЗ Патриот передняя подвеска является зависимой и представлена в виде следующих устройств:

• цилиндрические пружины;
• амортизаторы гидравлического типа;
• стабилизаторы поперечных тяг;
• шаровые шкворни и продольные штанги.

Продольные штанги и поперечная тяга предназначаются для того, чтобы обеспечивать правильную фиксацию переднего моста, который является дополнительным. Штанги непосредственно крепятся к конструкции переднего моста посредством неразборных сайлентблоков и кронштейнов. Второй конец штанги фиксируется к раме внедорожника УАЗ 3163 посредством резиновых шарниров.

Главная роль в удалении колебаний автомобиля выполняют два телескопических амортизатора, которые также предназначаются и для ограничения хода подвески. Задняя часть также оснащена двумя амортизаторами, но они отличаются от передних, поэтому невзаимозаменяемы.

Поворотные кулаки имеют ступицы, на которых размещены тормозные диски. Вращение ступицы обеспечивается посредством двух роликовых подшипников с каждой стороны, которые со временем приходят в негодность и требуют замены. Регулировка подшипников осуществляется с помощью гайки, располагающейся на цапфе с контргайкой.

Читайте также: Как заменить задние амортизаторы шкода фабия

Передняя подвеска внедорожника УАЗ 3163 Патриот подвержена различным негативным факторам, если он используется по назначению. Поэтому нередко можно услышать посторонние звуки из-под движущегося автомобиля. При первых признаках неисправностей передней подвески важно сразу же прибегнуть к поиску неисправностей и по возможности их устранять.

Проверка подвески на внедорожнике УАЗ Патриот осуществляется посредством проведения следующих действий:

• Для начала следует обратить внимание на состояние резинометаллических уплотнителей или шарниров, которые являются самыми первыми претендентами на выход из строя.
• Осмотру подлежат также рычаги подвески, на которых нередко могут появляться различные дефекты в виде трещин, сколов и прочих видов повреждений.
• Проводится визуальный осмотр и амортизаторов, которые могут иметь такие виды повреждений, как неисправности втулок, а также нарушение целостности самого устройства, потеки.

Конструктивная схема передней подвески представлена на фото ниже.

Конструкция передней подвески всех автомобилей намного сложнее, чем задняя. Это обусловлено, прежде всего, тем, что на передние колеса возложена функция управления. Поэтому очень важно чтобы конструкция всегда была исправной и не подвела в пути. Для этого следует периодически проводить профилактику ходовой части, даже путем постановки машины на смотровую яму и проведения визуального осмотра. Если выявлены различные виды неисправностей, то в таком случае поможет только ремонт.

Что представляет собой ремонт передней подвески внедорожника УАЗ 3163, рассмотрим далее.

Ремонт

Если на большинстве легковых авто конструкция передней подвески является независимой, то на Патриоте и многих других внедорожниках она является зависимой. Чтобы осуществить ремонт подвески на УАЗ 3163 Патриот, первым делом необходимо осуществить выяснение причины неисправности. Причин, как вы понимаете, может быть много, но частые поломки уже известны владельцам данного автомобиля.

Прежде чем осуществить ремонт подвески, следует провести демонтажные работы, которые состоят из следующих действий:

• осуществляется постановка автомобиля на смотровую яму;
• демонтируются колеса, а также наконечники рулевой тяги;
• снимаются также суппорта передних колес;
• осуществляется снятие шкворней и проводится их ремонт или замена шаровых опор;
• демонтируется пружина посредством специального инструмента для ее сжатия;
• демонтируются амортизаторы, и проводится их ремонт или замена.

В зависимости от неисправности, проводится соответствующей ремонт узла или механизма. Некоторые устройства подлежат замене, а другие можно отремонтировать, например, шаровые опоры нужно заменять, а амортизаторы ремонтируются. Пружины со временем проседают, поэтому чтобы не осуществлять их замену, осуществляется установка специальных полиуретановых проставок.

Видео:Срочно поменяй ВТУЛКИ СТАБИЛИЗАТОРА! Втулки изнашивают стабилизатор! Почему втулки ПЛОХИЕ?Скачать

Уаз Патриот причины стука в передней подвеске

Стук в передней подвески УАЗ Патриот довольно распространенное явление, но для того чтобы выявить точную причину необходимо учесть несколько факторов. Например стук в начале движения автомобиля может указывать на следующие причины:

1. Износ шарниров равных угловых скоростей.
2. Увеличенный зазор в зацеплении шестерен главной передачи.
3. Износ отверстия под ось сателлитов в коробке дифференциала.

А стук или щелчки при движении автомобиля в повороте укажет на износ наружного шарнира равных угловых скоростей.

Так же шумы и стуки в передней подвески могут указать на следующие неисправности:

• Неисправны амортизаторы
• Ослабли крепления штанг стабилизатора поперечной устойчивости, износ шаровых шкворней
• Износ резинометаллических шарниров тяг передней подвески
• Ослаблено крепление амортизаторов или изношены резиновые втулки проушин амортизаторов
• Повышенный зазор в подшипниках ступиц передних колес
• Износ резинометаллических шарниров рессор задней подвески
• Осадка или поломка пружины подвески
• Стук от пробоя подвески вследствии разрушения буферов сжатия
• Частые пробои задней подвески из-за перегрузки задней оси

Видео:Задний стабилизатор УАЗ Патриот АКПП.Скачать

Способы лифтинга подвески

Выполнить своими руками лифт подвески в УАЗ Патриот можно, прибегнув к одному из трех способов, а именно:

1. Путем установки проставок между упругими компонентами ходовой и кузовом.
2. За счет переоборудования на пневматический вариант подвески. Данный метод предполагает привлечение немалого финансового ресурса и доступен в меру состоятельным владельцам. «Минусом» такой подвески традиционно считается ее малый ресурс, тем более что в тяжелых эксплуатационных условиях пневматические детали «проживут» еще меньше, чем от них ожидают.
3. Посредством замены штатных упругих компонентов подвески на усиленные аналоги с увеличенными габаритами. Заметим, что данный способ более приемлем, поскольку исключает потребность в проставках. Он также не предполагает последующую потерю прочности рессор или пружин.

Видео:Стабилизатор поперечной устойчивости. Зачем он нужен? Как проверить?Скачать

Ремонт передней подвески Уаз Патриот

Перед началом работ связанных с ремонтом подвески автомобиля УАЗ Патриот, нужно выяснить причину неисправности, когда причина выявлена, можно переходит к ремонту который начинаются с демонтажных работ:

1. Внедорожник загоняется на смотровую яму;
2. Снимаются колеса вместе с наконечниками рулевой тяги;
3. У передних колес демонтируются суппорта;
4. Снимаются шкворни затем ремонтируются или меняются шаровые опоры;
5. При помощи специального устройства сжимаются и снимаются пружины;
6. Извлекаются амортизаторы, которые меняются или ремонтируются.

От того какой вид неисправности имеет механизм или соответствующий узел он меняется или ремонтируется. Например амортизаторы можно отремонтировать , а вот шаровые опоры как правило подлежат замене. В случае с пружинами которые со временем имеют свойство проседать, устанавливают специальные полиуретановые проставки.

Подвеска УАЗа Патриот имеет сложную конструкцию, которая как правило эксплуатируется в условиях сурового бездорожья, но несмотря на это, если вовремя выявлять различного рода неисправности и сразу производить ремонт или замену вышедших из строя деталей, то можно будет значительно продлить срок эксплуатации подвески.

Видео:Геометрия зависимой подвески до и после лифта. Ход моста внедорожника #дропбокс #лифткомплектСкачать

Что такое шкворневый узел

Новый шаровый шкворень автомобиля УАЗ Патриот

Читайте также: Амортизаторы для авто с рессорами

Если коротко, то шкворни в автомобиле УАЗ Патриот — это большие шарниры, назначение которых состоит в том, чтобы дать ещё одну степень свободы передним колёсам. То есть шкорневые узлы позволяют значительно улучшить управляемость автомобиля.

Находятся они непосредственно за передними колёсами, под сошками рулевой тяги. Увидеть их снаружи не представляется возможным, поскольку каждый шкворень запрессован в корпус переднего рулевого кулака.

Чтобы увидеть шкворень, его придётся выпрессовывать оттуда (о том, как это сделать, речь пойдёт ниже).

Признаки неисправности шкворней на УАЗ Патриот

• Посторонние звуки при езде по неровной дороге. Это может быть стук, который усиливается, когда машина преодолевает неровности, или скрип, который автовладелец слышит либо периодически, либо постоянно (постоянный скрип говорит о крайней степени изношенности шкворня).
• Нарушение положения переднего колеса. Если шкворень неисправен, колесо стоит неровно. Как правило, его нижний край выдвинут наружу, намного дальше верхнего (хотя возможен и обратный случай: нижний край колеса словно подогнут под автомобиль).
• На колесе с изношенным шкворнем появляется ощутимый люфт, заметить который просто: достаточно поддомкратить машину и руками подёргать колесо от себя и к себе.

Причины поломки

Шаровые шкворневые узлы обычно выходят из строя из-за разрушения ободка одной из чашек, закрывающих шарик.

В какой-то момент этот ободок может просто расколоться, и происходит это либо от сильного удара (возникшего вследствие наезда на неровность дороги), либо от так называемой усталости металла.

Как только ободок чашки разрушается, появляется люфт шарика, из-за которого в шкворневом узле возникает стук и скрип. Понять, что неисправен именно шкворень, можно, лишь полностью разобрав передний рулевой кулак.

Изношенный шкворень автомобиля УАЗ Патриот

Инструменты для замены

1. Комплект рожковых ключей.
2. Комплект торцовых головок с воротком.
3. Съёмник (он может быть как заводским, так и самодельным).
4. Комплект новых шкворней.
5. Смазочный шприц (заправленный литолом или солидолом).
6. Молоток.

Последовательность действий

1. Автомобиль устанавливается над смотровой ямой, под задние колёса подкладываются противооткатные башмаки.
2. Колесо с неисправным шкворнем поддомкрачивается и снимается с помощью комплекта торцовых ключей.
3. После снятия колеса можно будет добраться до гаек сошки рулевой тяги, их 4.
   Гайки откручиваются с помощью рожкового ключа на 24.

Колесо снято, также откручены все 4 гайки на сошке рулевой тяги

Как заменить своими руками (видео)

Важные моменты

• Никогда не стоит запрессовывать верхнюю крышку шкворня только с помощью молотка, потому что это может привести к её перекосу. Лучше вдавить её в корпус кулака с помощью четрырёх болтов сошки, причём затягивать эти болты обязательно следует крест-накрест. Это позволит посадить крышку максимально ровно и никаких перекосов при запрессовке не возникнет.
• Новая верхняя крышка шкворня, как правило, никогда не садится в корпус полностью: несколько миллиметров этой крышки всегда выступают над кулаком и утопить крышку нельзя даже с помощью сильного затягивания болтов тяговой сошки. То есть возникает щель между корпусом кулака и тягой. Чтобы её убрать, следует воспользоваться несколькими прокладками (их можно приобрести в автомагазине, а можно сделать самостоятельно). В процессе эксплуатации шкворневой узел притрётся, его верхняя крышка постепенно утонет в корпусе кулака и необходимость в этих прокладках отпадёт. Автовладельцу надо будет лишь плотнее затянуть сошку. Но с новой крышкой этого делать нельзя, поскольку велик риск её расколоть.

Читайте также: Vectra замена заднего амортизатора

Как видно из этой статьи, замена шаровых шкворней своими руками — задача, которая вполне по силам даже начинающему автолюбителю. Главное — запастись необходимыми инструментами, терпением и не переусердствовать, затягивая болты на сошке.

Видео:Тюнинговые продольные штанги Хантер Патриот +10мм+3гр, амортизаторы Шток-авто, рессоры РИФ.Скачать

Увеличение артикуляции передней подвески Уаз Патриот своими руками

Передняя подвеска, с самого начала заметил, что расстояние до отбойников примерно 3 сантиметра, что считаю крайне мало, видны следы работы отбойников. Ну и спереди как-то каждую выбоинку чувствуешь, а машину на ямках раскачивает так, как будто кроме стабилизатора там никаких пружин и нету.

В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.

Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.

Приобрел: 1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р. 2) Амортизаторы задние MONROE D4445 2 шт — 5052 р. 3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.

В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм. Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.

Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.

На следующий день заменил пружины и передние амортизаторы, снизу крепления аналогичны задним, опять обрезанные втулки от тяг жигулей в родные резиновые втулки амортов монро, сверху совместил втулку уазовскую и родную, подрезал резинки по месту.

Для замены пружин открутил стойки переднего стабилизатора, приподнял спереди раму, открутил колеса и опустил мост, пружину вытащил рукой, новую ФОБОС засовывал при помощи монтировки, но особых проблем не возникло.

Видео:Стабилизатор поперченой устойчиваости. Что это и зачем он нуженСкачать

УАЗ 31519 технические характеристики

Высокие показатели проходимости и другие характеристики позволяют использовать модель для движения по бездорожью.

Габаритные размеры и вес машины

• Длина транспортного средства от переднего до заднего бампера – 4020 миллиметров;
• Ширина машины по наружной части крыльев – 1785 мм;
• Высота от покрытия до верхнего края каркаса или металлической крыши – 2021 мм;
• Дорожный просвет под картером заднего моста – 22 сантиметра;
• Расстояние между передней и задней осью (колесная база) – 2.38 метра;
• Колея передней и задней оси – 1445 мм;
• Вес снаряженного автомобиля – 1750 килограмм;
• Масса загруженного транспортного средства – 2.5 тонны.

СПРАВКА: высота автомобиля дает водителю хороший обзор при управлении и улучшает показатели проходимости по пересеченной местности.

Видео:Управляемость УАЗ Патриот 3163 стабилизатор лифт подвеска рысканье независимая зависимая мостСкачать

УАЗ 31519 тюнинг

Для улучшения технических показателей и комфорта УАЗ 31519 автомобилисты самостоятельно выполняют тюнинг модели. Перед началом тюнинга необходимо определить для какой цели будет использован УАЗ:

• Для движения в городских условиях большое внимание уделяют повышению уровня комфорта. Для этого выполняют тюнинг салона. После модернизации автовладелец получает уникальный автомобиль пригодный для комфортных поездок на дальние расстояния;

• Если авто будет использоваться для регулярного передвижения по бездорожью необходимо модернизировать ходовую часть. Для этого лифтуют подвеску, устанавливают шины повышенной проходимости и т.д.;
• При тюнинге УАЗ для охоты и рыбалки уделяют особое внимание функциональности машины. Устанавливают дополнительное освещение, салон обшивают легко моющимися материалами, улучшают показатели проходимости и т.п.

Из вышеперечисленного следует, что модель 31519 Ульяновского автомобильного завода это машина с высокими показателями проходимости. Мотор модели неприхотлив к условиям эксплуатации и прост в ремонте. Для повышения уровня комфорта автомобиля автовладельцы выполняют тюнинг.

Видео:УАЗ Патриот тюнинг стабилизатора.Скачать

Двигатель УАЗ 31519

Производитель оборудовал модель четырехтактным бензиновым мотором.

Характеристики силового агрегата:

• Тип силового агрегата – бензиновый четырехтактный;
• Количество рабочих цилиндров – 4;
• Общий объем двигателя – 2890 см3;
• Расположение рабочих цилиндров – рядное вертикальное;
• Образование и подача топливной смеси – карбюратор;
• Количество клапанов – 4 впускных и 4 выпускных;
• Расположение распределительного вала – нижнее;
• Мощность силовой установки при 4000 оборотов в минуту – 84 лошадиных силы.
