Амортизатор своими руками для тележки

Материалы и инструменты, которые использовал автор:

Список материалов:
— крепкие колесики (лучше побольше и на подшипниках);
— хромированные трубы;
— держатели для труб;
— лист металла для полки;
— пластиковые стяжки.

Процесс изготовления самоделки:

Шаг первый. Собираем ось
Отрезаем кусок трубы нужной длины под ось, длину выбираем в зависимости от таких параметров, как размеры багажника вашего автомобиля, размеры проема в лифт, двери и так далее, где вы думаете использовать тележку. В нашем случае длина оси составляет 0.5 метра, ставим на ось колеса.

Колесики выбираем крепкие, с металлическими дисками и на шариковых подшипниках. Если думаете ездить тележкой по земле, колеса выбираем побольше в диаметре и пошире, можно приспособить колесики для садовых тележек.

Шаг третий. Полка и подножки
Делаем раму для полки, все собирается из труб, тут используются мебельные крепежи, которые позволяют крепить трубы «накрест». Прикручиваем и ножки, которые позволят тележке уверенно стоять с грузом.

На ножки обязательно ставим заглушки, желательно резиновые. Крайне желательно также заглушить все торцы труб, чтобы в них не набивалась грязь и не попадала вода.

В завершении крепим саму полку, понадобится лист металла, края загибаем, чтобы небыли острыми. Вполне подойдет алюминий, он не будет ржаветь. Прикрепить полку можно пластиковым стяжками, это быстро и просто, можно и прикрутить винтами с гайками, просверлив отверстия.

Шаг четвертый. Испытания
Что, уже? Да, именно! Мы уже собрали тележку и теперь ее можно испытывать, самоделка легко держит вес взрослого человека. На тележке помещаются 4 газосиликатных блока, три таких блока весят 93 кг, их вполне под силу перевозить на тележке.

Тележка помещается в багажнике автомобиля, занимает немного места, ее можно брать на тот случай, если вы решили прикупить цемент и прочий тяжелый груз. Также тележка сделает вашу жизнь чище, ведь не нужно таскать грязные мешки с цементом на пузе.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Видео:SAM 2938Скачать

Изготовление самодельной телеги для мотоблока своими руками: чертежи, размеры, видео

Видео:Самодельный амортизатор для электросамоката из гироскутера, трайка из гироскутера и т.д.Скачать

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Предпочтительнее всего широкие колеса, так как это повышает проходимость транспортного средства.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

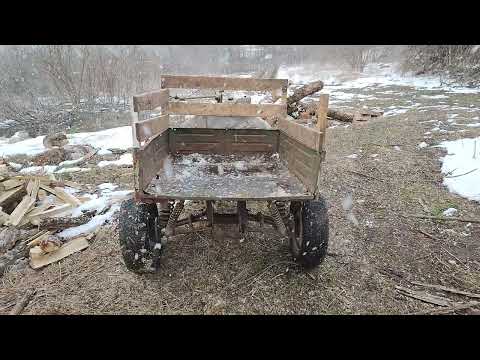

Видео:Супер подвеска на прицеп для мотоблока.Пружинно-ресорная на амортизаторах! такого ещё не было)Скачать

Виды прицепов

Перед началом работы стоит учесть, что размеры будущей конструкции напрямую будут зависеть от мощности самого мотоблока. Условно все прицепные устройства делят на 3 группы:

1. Легкие одноосные тележки (больше подходят для мотоблоков, имеющих мощность в пределах 5 л.с.), с размерами 1 на 1 м или чуть больше, выдерживающие до 300 кг веса.
2. Прицепы средней грузоподъемности (выбираются для мотоблоков с мощностями от 5 до 10 л.с.). Здесь уже можно предусмотреть размеры до 1 м на 1,5 м, ведь они будут выдерживать грузы до 500 кг.
3. Тяжелые прицепы, совмещаемые с более сильными агрегатами. Они чаще всего бывают с двумя осями (т.е., на четырех колесах), да и размеры соответственно можно выбирать в пределах 1,2 на 2 м.

После того, как выбраны размеры прицепа для мотоблока, стоит задуматься об используемых материалах и базовых узлах будущего детища.

Видео:Как сделать из китайского колеса для тачки - ВЕЧНОЕ КОЛЕСОСкачать

Основные этапы работы

Алгоритм создания навесного оборудования для мотоблока включает несколько основных шагов:

• изображение точной схемы изделия с учетом предполагаемых размеров;
• подготовка необходимых материалов и вспомогательных компонентов;
• организация самого рабочего места с удобным доступом к необходимым инструментам;
• перенос чертежных данных непосредственно на используемые материалы;
• процесс сборки, а также подгонки полученных компонентов в единое целое;
• покраска или покрытие лаком, окончательное оформление кузова.

После предварительного ознакомления с ходом работы становится вполне понятным, как сделать прицеп для мотоблока своими руками.

Видео:Прицеп для АВТО своими руками.Скачать

Размеры тележки для мотоблока

Габариты прицепа зависят от необходимой грузоподъемности.

Кузов стандартного размера, который может выдержать вес 2,5 ц., равен:

• ширина – 1150 мм;
• длина – 1500 мм;
• высота – 280 мм.

Когда выбраны параметры подходящей тележки, нужно рассчитать количество метров металлопроката и число швеллеров для изготовки рамы и сцепки.

Видео:Садовая тележка своими руками из старой бочкиСкачать

Подготовка списка материалов

Рекомендуется написать перечень нужных материалов исходя из того что уже есть в наличии и по мере необходимости добавлять остальное по продвижению сборных работ. Если вместо профильной трубы квадратного и прямоугольного сечения уже имеются в наличии круглые трубы. Рекомендуется разработать сооружение устройства на базе своего сырья.

Видео:Правильно нагружаем прицепСкачать

Составление чертежа

Итак, с особенностями модели и материалами разобрались, пора приступать к составлению чертежа прицепа для мотоблока или наброска схемы предполагаемого оборудования. Оптимально правильным вариантом будет, если изобразить прицеп с разных сторон с пометками выбранных размеров составляющих навесного устройства.

Читайте также: Напольный люк под плитку с амортизаторами в туле

Здесь не обязательно быть настоящим инженером или чертежником, продуманного наброска вполне буде достаточно.

Видео:Первый выезд на багги 4х4, 0.7 турбо ,автомат.Скачать

Конструкция телеги и чертежи

Мотоблок – довольно полезное в сельском хозяйстве оборудование. Чтобы увеличить показатель эффективности его использования, необходимо применять специальное навесное оборудование – насадки. Наиболее практичным является мотоблочный прицеп, прикрепление которого позволит использовать мотоблок как транспортное средство. Стоит отметить, для этого совершенно необязательно приобретать полностью готовый заводской вариант, можно попробовать сделать тележку самостоятельно, используя максимально простой комплекс оснащений и агрегатов.

На чертеже ниже можно увидеть, что представляет собой самодельная тележка на мотоблок, из каких основных агрегатов он состоит и что стоит использовать при его разработке.

Видео:Тележка для транспортировки снастей. MAD car-go barrow. Не реально удобно и быстро. ОБЗОР.Скачать

Какие инструменты и материалы нам понадобятся

• Стальной профиль (квадратная труба), 20-40мм или 30-50мм, для изготовления рамы и рулевого механизма;
• Стальной уголок толщиной 3 мм, со стороной 30-40мм;
• Листовое железо 1,2-2мм, или профнастил с мелким шагом для изготовления кузова. Этот элемент можно изготовить из досок или фанеры;
• Труба стальная для изготовления оси (в зависимости от конструкции колес);
• Колеса с пневматическими шинами, соответствующие расчетной нагрузке
• Болты, гайки, и прочий крепежный инструмент;
• Заклепочник с набором заклепок разного размера;
• Угловая шлифовальная машина (болгарка) с отрезными и обдирочными дисками;
• Сварочный аппарат;
• Сверлильный станок или дрель.

Чертежи для тележки лучше разработать самостоятельно, исходя из характеристик вашего мотоблока. Мы предлагаем для ознакомления типовую конструкцию.

Иллюстрация дает общее представление об изделии. При разработке собственного проекта вы сами определите, какие элементы конструкции в каком сочетании должны присутствовать в тележке.

Видео:Как прокачать амортизатор автомобиля своими руками на домуСкачать

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Видео:Прицеп своими рукамиСкачать

Вариации тележек

Вариации тележек данному виду техники напрямую зависят от способности транспортировать определенный груз.

1. Простая одноосная тележка. Максимальный вес подъема до 70 кг. Ее конструкция будет простой и недорогой.
2. Телега для мотоблока грузоподъемностью до 110-120 кг. Наиболее универсальный вариант для использования в хозяйстве.
3. Прицеп для перевозки тяжестей с весом более 120 кг. Конструкция усложняется, увеличиваются затраты на материал для рамы и облицовки. Данный вариант более дорогостоящий, но и возможности тележки значительно возрастают.

Видео:Самодельные колёса для тачки (тележки)Скачать

Основные компоненты изделия

1. Рама. Изготавливается сварным способом из профтрубы;
2. Кузов. Возможны различные варианты. Из досок или фанеры, закрепленных на стальных уголках. Из стальных листов, при помощи сварки. Борта могут быть фиксированными или откидными;
3. Сцепное устройство (дышло). Длина подбирается исходя из удобства управления мотоблоком. Является продолжением (элементом) рамы;
4. Сидение. Крепится на сцепном устройстве или в кузове, в соответствие с конструкцией мотоблока;
5. Рулевой механизм. Самый сложный элемент конструкции. Должен обеспечивать горизонтальное шарнирное сочленение дышла со сцепным приспособлением мотоблока. По возможности надо обеспечить шарнир с двумя степенями свободы. Иначе на местности со сложным рельефом будут возникать дополнительные нагрузки на скручивание между рамой и мотоблоком;
6. Подвеска. Может быть портальной или осевой, в зависимости от конструкции колесных дисков. Возможна установка упругих элементов, но это усложняет конструкцию и снижает грузоподъемность. При малых скоростях и достаточной высоте профиля шин – амортизаторы не обязательны.

Читайте также: Амортизаторы пружины для элантры

Если мощность мотоблока позволяет, можно изготовить четырехколесную тележку. Это повышает устойчивость, и дает преимущество при перевозке габаритных грузов.

В таком варианте передняя ось выполняется на поворотной платформе. Сочленение с мотоблоком может быть жестким или шарнирным. В первом случае возрастает усилие при повороте, во втором – необходимо минимизировать люфты в шарнире.

Видео:Чтоб kyй был не меньше 20смСкачать

Прицеп для мотоблока: устройство, характеристики, описание и советы как сделать своими руками (105 фото)

Для многих фермеров покупка мотоблока в качестве нужного средства ведения сельского хозяйства становится необходимостью. Для расширения возможностей этой машины в комплекте с ней приобретают и прицеп. Он сильно упрощает и ускоряет труд хозяина. Тележка становится незаменимой при уборке участка, вывозе разного рода мусора или просто при перевозе грузов.

К несчастью, использование такого вида транспорта недопустимо на городских дорогах. Поэтому, покупая прицеп, надо помнить об этом нюансе.

Однако не всегда покупка готовой модели является хорошим вариантом. В этой статье пойдет речь о плюсах и минусах самодельного решения.

Виды прицепов собственного изготовления

Цельные конструкции подразумевают под собой цельный корпус бортов, что позволяет перевозить грузы как в сыпучем, так и в цельном состоянии. Выгрузка же происходит через откидной задний борт.

Конструкции с откидными краями позволяют перевозить крупногабаритные грузы. Такие прицепы имеют жесткое основание и откидные или съемные стенки.

Самосвальный тип прицепов дает возможность быстро и без лишних усилий производить выгрузку грузов путем опрокидывания кузова.

Готовый или самодельный вариант?

На сегодняшний день на рынке можно найти огромное количество различных тележек для мотокультиваторов. Все они имеют особенности, плюсы и минусы. В интернете можно ознакомиться с прицепами по фотографиям, а после выбора понравившейся версии приступать к поиску достойного варианта.

Покупка телеги у производителя не требует от покупателя никаких усилий по сборке или поиску комплектующих. Однако, надо платить немалую сумму. По этой причине в голову приходят мысли о самостоятельном сборе прицепа.

Самодельную тележку можно доработать именно для своих нужд. И выйдет это гораздо дешевле, чем покупка в магазине. Все же, конечный выбор всегда за хозяином.

Составляющие

Устройство прицепа мотоблока довольно обширно. Оно включает в себя кузов, колеса, тормоза, крылья, сиденья и дышла.

Для того, чтобы телега выдерживала требуемую нагрузку, кузов изготавливают из прочного металла. Для удобства борта кузова можно сделать откидывающимися.

Колеса, как правило, используют автомобильные или от мотоциклов. Главное, чтобы они подходили под поставленную задачу и справлялись с требуемой нагрузкой. В приоритете у фермеров широкие колеса, ведь так повышается проходимость транспортного средства.

Крылья изготавливают из пластика. Они защищают от вылетающих из-под колес камней и грязи.

Дышло — это металлическое крепление, которое непосредственно соединяет полуприцеп с мотокультиватором.

• Как показала практика, самыми эффективными тормозами к мотоблоку являются тормоза от мотоцикла.

Правила сборки

• Прицеп обязательно изготавливается по чертежам и схемам. Все размеры в плане должны быть четко прописан, чтобы не возникло путаницы;
• Нужно заранее определиться с видом собираемой тележки, подобрать все необходимые материалы и инструменты;
• Сборку производить исходя из мощности мотоблока. Если полуприцеп будет слишком большим и тяжелым, машина может не справиться;
• Создание телеги всегда начинается с рамы, ведь на нее ложится основная нагрузка.

Внешний стиль, обшивка

Для того, чтобы придать прицепу презентабельный вид, фермеры используют различные материалы.

Если рассматривать в качестве варианта дерево, то стоит помнить что оно является не очень практичным из-за слабой устойчивости к влаге. Если все же выбор пал на доски, то их необходимо пропитывать специальным раствором и внимательно следить за их целостностью.

Пластик является дешевым материалом. Также он не подвержен разрушению от влаги, однако имеет низкую прочность.

Нержавеющие металлические листы — самый прочный и надежный вариант. Если прицеп будет постоянно в работе, то лучшего материала не найти. Не надо забывать, что металл достаточно дорог, но стоимость обусловлена его качеством.

Прицепы к мотоблокам собственной работы очень востребованы благодаря небольшой стоимости их изготовления. Но эта задача не всем под силу. И, как говорилось выше, покупать готовый вариант или собирать свой — личный выбор хозяина. В любом случае, это необходимое средство для улучшения хозяйства.

Видео:Сделал вечный насос из амортизатора!Скачать

Делаем простой прицеп для мотоблока своими руками

Сложно полностью повторить уже существующую конструкцию изделия, так как у каждого из нас свой набор материалов и комплектующих, опыт самоделок и условия эксплуатации прицепа. Основными элементами конструкции являются подвеска и рама, вот с их рассмотрения мы и начнем.

Зачастую в качестве основы для подвески используют заднюю жигулевскую балку вместе со ступицами от переднеприводных автомобилей. Решение простое и надежное.

Балка варится к раме прицепа в вертикальном положении. При этом погрузочная платформа получается довольно высокой. Балка диктует размеры прицепа, так что он получается тяжелый и солидных размеров. Для слабенького мотоблока с воздушным двигателем такой вариант ни к чему.

Чтобы уменьшить габариты подвески, можно вырезать центральную часть балки, а вместо нее к ступицам приварить трубу сечением 50х50 мм нужной длины в качестве оси. Представленный на фото вариант коляски взрослый человек легко переставляет руками. Более подробно процесс изготовления этой конструкции можно оценить с помощью следующего видео.

Теоретически, можно использовать заднюю балку от любого легкового автомобиля. При этом удобнее воспользоваться задней подвеской переднеприводного авто возможно меньшей массы и размеров. Хорошо подойдет по нагрузочной способности подвеска автомобиля «Ока».

На фото представлено два варианта прицепов с задним мостом от классики ВАЗ в качестве оси. Редуктор следует извлечь, а его место закрыть металлической пластиной на болтах. Полуоси необходимо вытащить, отрезать до 200 мм и вставить обратно. Практика показала, что они успешно держатся на подшипниках и не выходят наружу. Мост варится к раме двумя укосинами с каждой стороны.

Прицеп на мягкой подвеске заметно комфортнее, хотя и сложнее. Груз не подпрыгивает в тележке на каждом ухабе, и «пятая точка» водителя не испытывает ненужных перегрузок. Вероятно, установка рессор и пружин одновременно – явный перебор. При этом изготовить рычаги на сайлентблоках и установить пружины не так уж и сложно.

Тележка для перевозки сыпучих материалов должна быть откидной. В данном примере рама изготовлена из уголка 50х50 мм. К ее задней части и кузову приварены петли. Ось тележки размещается точно по центру тяжести груза. Для разгрузки прицеп нужно выставить на подставке, отсоединить от мотоблока, а затем наклонить, поднимая дышло вверх. Следует быть осторожным и не допускать резкого движения дышла.

Читайте также: Датсун он до какие стоят амортизаторы

Видео:Полиуретановые колеса для тачки, стоит ли покупать. Бескамерка для садовой и строительной телеги.Скачать

Формирование кузова

Затем к готовой раме советуют приварить вертикальные стойки нужной высоты, которые между собой тоже соединяются горизонтальными полосками. На каждом этапе тщательно вымеряются углы и пространственное расположение элементов.

Для поддона может быть использован металлический лист, имеющий толщину до 2 мм. На первом этапе его только слегка «прихватывают» сваркой, потом уже идет приварка по всему периметру прицепа.

Видео:Грузовая тележка СВОИМИ РУКАМИ!Скачать

Тормоза, сцепка, ступицы и прочие узлы

При сборке прицепа для мотоблока своими руками неизбежно придется принимать решение по конструкции тормозной системы, сцепного устройства, стояночного упора и прочего. Оценим возможные решения и выберем подходящие.
Тележка грузоподъемностью более 350 кг должна быть обязательно укомплектована тормозами, иначе груз может толкать мотоблок в самый неподходящий момент. Проще всего изготовить тормоза на базе тормозного цилиндра и соответствующей педали от любого авто. При условии наличия рабочих тормозных цилиндров и колодок в подвеске их необходимо соединить медными трубками с главным тормозным цилиндром и цилиндром педали.

Для тяжелой тележки стояночный тормоз просто необходим. Он подойдет также от любой легковушки и должен быть закреплен к раме рядом с водителем. При наличии стандартных механических приводов тормозов в задней подвеске остается их соединить с рычагом ручника тросом необходимой длины. Гидравлический и механический тормоз обязательно следует хорошенько протестировать, прежде чем грузить прицеп.

Сцепка – еще один важный узел прицепа. В простейшем случае к дышлу приварена труба, в которой просверлено отверстие под палец. У мотобуксировщиков с воздушным охлаждением двигателя его диаметр обычно равен 16 мм, с водяным охлаждением – 20 мм. В данном примере очень правильно устроена страховка в виде цепи, которая крепится за палец в боковом отверстии сцепки.

Нередко в качестве поворотного элемента сцепки используют кардан. При этом боковые элементы крестовины необходимо заварить, чтобы дышло тележки не проседало.

При использовании 4-х колесного прицепа возможно использование фабричной автомобильной сцепки. В таком случае потребуется переходник с шаром, закрепленный на мотоблоке.

Рассмотрим несколько возможных вариантов переходников для присоединения прицепа. Первый – тот самый шар, который мы упоминали, и он работает с 4-х колесным прицепом. Два других представляют из себя втулку, приваренную к стержню, который может вращаться в трубке. Втулка вставляется в сцепку мотоблока и фиксируется пальцем. Трубка варится к дышлу прицепа. Таким образом, тележка имеет возможность поворачиваться в обе стороны при движении, а также свободно наклоняться на неровной дороге. Высота втулки составляет 60-70 мм (в зависимости от исполнения мотоблока).

На стоянке тележке может потребоваться упор. Конструкция с пружиной напоминает упор велосипеда и позволяет фиксировать штангу в двух положениях.

Надежные запоры заднего борта можно изготовить из полосы, прута и патрубка. Без болгарки и сварки здесь не обойтись.

На небольшом прицепе можно приварить обычные шпингалеты. При этом боковые борта не должны наклоняться, иначе соединение самопроизвольно развалится.

Если борта предполагается наращивать, необходимо предусмотреть проушины для вертикальных стоек. Их удобно изготовить из профильной трубы 40х60 мм.

Иногда достаточно приварить небольшие проушины снизу кузова. Через них можно привязать тент или груз в прицепе.

Петли для заднего борта можно сварить самостоятельно из прутка и трубки. Однако проще приварить обычные дверные петли.

Для крепления обшивки из профнастила удобно использовать саморезы со сверлом. Подойдут обычные с пресс-шайбой или кровельные с уплотнением.

Мы уже видели, как в качестве сидения используется автокресло или офисный стул. Простую скамью для сидения можно изготовить своими руками из куска ДСП, поролона и кожзама. Покрытие крепится к основанию с помощью скобозабивного пистолета.

Я постарался собрать в этой статье наиболее полезную информацию для тех, кто решился изготовить прицеп для мотоблока самостоятельно. Подробный рассказ об особенностях самодельных прицепов предлагают их хозяева в следующих видео.

Видео:Ремонт АМОРТИЗАТОРОВ задних/передних стоек автомобиля своими руками +мотоцикла,велосипеда,стиральнойСкачать

Тележка для мотоблока своими руками

Простейшая тележка для мотоблока способна легко перевозить грузы весом до 400 кг.

Конструктивные части тележки

В любой тележке условно можно выделить следующие составные части: водительское место, установленное на сварном каркасе, центральная рама, собственно тележка с кузовом и колеса.

Из какого материала делать раму тележки?

Проще всего она варится из швеллера и уголка, купить которые можно в любом магазине строительных материалов. Рама варится максимальной аккуратностью, так как она должна выдерживать нагрузки при езде по ухабам разбитых проселочных дорог.

Заготовка для колесной оси

Для нее можно взять стальной круг диаметром не менее 30 мм. Ось соединяется сваркой с продольным шарниром и с угловыми опорами. Подбирать длину оси нужно так, чтобы колеса находились под кузовом.

Как делать кузов для тележки

Собственноручно кузов проще всего собирается из досок толщиной до 20 мм, на его углах устанавливаются стальные уголки. С рамой доски скрепляются болтовыми соединениями. Лучше сделать борта откидными: так будет удобнее выгружать грузы большого объема.

Колеса

Можно использовать их от любой сельхозтехники. Вполне подойдут колеса и от обычной коляски от мотоцикла. Ось необходимо будет обточить под диаметр подшипников в ступицах колес.

Сцепка для прицепа

Делается из любого пригодного куска металла путем высверливания я в нем такого отверстия, в которое легко проходит сцепка. Узел поворотный желательно сделать из подшипника с подходящим диаметром, закрепив его максимально прочно сваркой

Днище тележки

Конечно, его можно сделать из обрезной доски. Но более прочное днище лучше выполнить из листового металла с предпочтительной толщиной листа два-три миллиметра. Такая тележка для мотоблока, которую самому можно сделать за два-три дня, сможет прослужить несколько лет и практически без ремонта.

Видео:Не выбрасывай СТАРЫЙ амортизатор! РЕМОНТ своими рукамиСкачать

Тачка для мотоблока своими руками

Тачка для мотоблока – незаменимый помощник в хозяйстве. Такое устройство позволяет перевозить грузы (урожай, мусор, стройматериалы и т.д.). Сделать тележку для мотоблока своими руками можно из авто деталей или из отдельных материалов. В обоих случаях понадобится сварка и определенные навыки в проектировании. Тачка предполагает самую простую конструкцию, для ее создания подойдет любой чертеж прицепа для мотоблоков.

Для мотоблока Нева мб-2 подойдет навесная тачка с Н-образной сцепкой. Такой вид соединения является универсальным, его легко изготовить. Место сцепки тачки и мотоблока – один из важнейших узлов, получающий большую нагрузку, поэтому материалы для ее создания должны быть прочными, обязательна проверка на наличие дефектов (трещины, ржавчина).

Тачка для мотоблока состоит из рамы, бортов и колес. Если к ней добавить сидение и рулевую колонку, то получится аналог мини-трактора. Любой из вариантов тачки для мотоблока можно изготовить из подручных средств

• Свежие записи
  • Нужно ли менять пружины при замене амортизаторов
  • Скрипят амортизаторы на машине что делать
  • Из чего состоит стойка амортизатора передняя
  • Чем стянуть пружину амортизатора без стяжек
  • Для чего нужны амортизаторы в автомобиле

  🎬 Видео

  Такелажная Тележка Танчик Своими РукамиСкачать



  Пасечная тележка своими руками. BeekeepingСкачать
