Амортизаторы для рэа резиновые (5 видео)

Срок действия с 01.07.77
до 01.01.95*
_______________________________
* Ограничение срока действия снято
по протоколу N 4-93 Межгосударственного Совета
по стандартизации, метрологии и сертификации
(ИУС N 4, 1994 год). — Примечание «КОДЕКС».

1. РАЗРАБОТАН И ВНЕСЕН Министерством нефтеперерабатывающей и нефтехимической промышленности СССР

В.С.Юровский, канд. техн. наук; Е.Е.Ковалева; А.А.Шляхман, канд. техн. наук; Л.А.Толмачева; Т.В.Лабутина; Т.П.Федулова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14.05.76 N 1195

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

5. Срок действия продлен до 01.01.95 Постановлением Госстандарта СССР от 27.06.89 N 2079

6. ПЕРЕИЗДАНИЕ (май 1993 г. с Изменениями N 1, 2, 3, 4, 5 и 6, утвержденными в апреле 1979 г., Пост. N 1386, 16.04.79, октябрь 1981 г., Пост. N 4599, 20.10.81, апреле 1983 г., октябре 1984 г., сентябре 1986 г. и июне 1989 г. (ИУС 6-79, 1-82, 8-83, 1-85, 11-86, 11-89)

Настоящий стандарт распространяется на резинометаллические приборные пластинчатые и чашечные амортизаторы, предназначенные для виброизоляции и защиты от ударных воздействий оборудования при температуре окружающей среды от минус 45 до плюс 80 °С для амортизаторов, изготовленных из резин на основе НК; от минус 55 до плюс 80 °С для амортизаторов, изготовленных из резин на основе СКИ-ЗНТ и СКДС.

Содержание

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Амортизатор типа АП
Амортизатор типа АЧ
Амортизаторы приборные
Резинометаллические амортизаторы, виброизоляторы, демпферы тип А
Резинометаллические амортизаторы, виброизоляторы, демпферы тип А
💡 Видео

Видео:ПОСЛЕ ЭТОГО Амортизаторы будут служить долго! #shortsСкачать

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Амортизаторы в зависимости от конструкции изготовляются двух типов:

(Измененная редакция, Изм. N 6).

1.2. Амортизаторы каждого типа должны изготовляться трех серий: 1-3.

1.3. Конструкция, основные параметры и размеры амортизаторов должны соответствовать указанным на черт.1 и 2 и в табл.1 и 2.

Амортизатор типа АП

2 — пластинчатый держатель; 3 — массив резиновый

Амортизатор типа АЧ

2 — чашечный держатель; 3 — резиновый массив

Обозна-
чение типо-
размера аморти-
затора

Макcи-
маль-
ная рабо-
чая нагруз-
ка, Н (кгс)

Видео:Как работает мертвый амортизатор?Скачать

Амортизаторы приборные

Требования по степени защиты изделия, исходя из условий его применения, соответствуют стандартам ISO 12944.

Примечание:
по согласованию с заказчиком, габаритные размеры могут быть изменены без ущерба заявленным характеристикам изделия. Длительные испытания амортизатора в т.ч. и на военной технике в условиях перепада температур, высот и соляного тумана подтвердили его надежность в защите дорогостоящего электронного оборудования.

Амортизатор приборный фланцевый. Серия АП1.3.22-2 (ЛНФР.304242.001ТУ)

Среднее крепежное отверстие с метрической резьбой

Рабочая нагрузка 3 кг.

корпус из алюминия с анодированным покрытием;
внутренняя ось из алюминия с анодированным покрытием;
шпилька по ОСТ1 31803-80 (дополнительная комплектация);
рабочим телом демпфера является высококачественная термо и морозостойкая резиновая смесь, не теряющая своих физических свойств в самых суровых климатический условиях;
вес 27 г.

Характеристики:

частота собственных колебаний 22 Гц;
частота защиты находится в пределах 10-2000 Гц;
максимальная амплитуда перемещения на резонансной частоте ±0,5 мм;
максимальная амплитуда ускорения 20g;
максимальная статическая (рабочая) нагрузка 3 кг;
рабочая нагрузка на амортизатор может быть снижена, при этом резонансная частота повысится;
минимальная рабочая нагрузка 2 кг;
температура применения: от -60°C до +125°C;
повышенная влажность до 100%;
иней, роса влажность 95% (при t от +26°C до −30°C);
стойкость к воздействию соляного (морского) тумана.

Преимущества конструкции:

Амортизатор приборный фланцевый. Серия АП4.3.22-2 (ЛНФР.304242.001ТУ)

Среднее крепежное отверстие — гладкое сквозное

Рабочая нагрузка 3 кг.

Особенности конструкции:
Данный вариант исполнения со сквозным крепежным отверстием создан для удобства установки и снятия электронных блоков в труднодоступных местах авиационных двигателей. Снятие электронного блока осуществляется вместе с амортизаторами.

Для защиты электронного оборудования, измерительных и навигационных приборов, приборных панелей и электронных блоков двигателей самолетов, а также наземных транспортных средств от воздействия вибрации и ударов.
Требования по степени защиты изделия, исходя из условий его применения, соответствуют стандартам ISO 12944.

Длительные испытания амортизатора в т.ч. и на военной технике в условиях перепада температур, высот, ускорений и соляного тумана подтвердили его надежность в защите дорогостоящего электронного оборудования.

корпус из алюминия с анодированным покрытием;
внутренняя ось из алюминия с анодированным покрытием;
шпилька по ОСТ1 31803-80 (дополнительная комплектация);
рабочим телом демпфера является высококачественная термо и морозостойкая резиновая смесь, не теряющая своих физических свойств в самых суровых климатический условиях;
вес 27 г.

Характеристики:

частота собственных колебаний 22 Гц;
частота защиты находится в пределах 10-2000 Гц;
максимальная амплитуда перемещения на резонансной частоте ±0,5 мм;
максимальная амплитуда ускорения 20g;
максимальная статическая (рабочая) нагрузка 3 кг;
рабочая нагрузка на амортизатор может быть снижена, при этом резонансная частота повысится;
минимальная рабочая нагрузка 2 кг;
температура применения: от -60°C до +125°C;
повышенная влажность до 100%;
иней, роса влажность 95% (при t от +26°C до −30°C);
стойкость к воздействию соляного (морского) тумана.

Преимущества конструкции:

Амортизатор приборный фланцевый. Серия АП1.1,5.22-2 (ЛНФР.304242.001ТУ)

Среднее крепежное отверстие с метрической резьбой

Рабочая нагрузка 1,5 кг.

Предназначендля защиты агрегатов зажигания, электронного оборудования, измерительных и навигационных приборов, приборных панелей и электронных блоков двигателей самолетов, а также наземных транспортных средств от воздействия вибрации и ударов.

Требования по степени защиты изделия, исходя из условий его применения, соответствуют стандартам ISO 12944.

Длительные испытания амортизатора, в т.ч. и на военной технике, в условиях перепада температур, высот и соляного тумана подтвердили его надежность в защите дорогостоящего электронного оборудования.

Характеристики:

корпус из алюминия с анодированным покрытием;
внутренняя ось из алюминия с анодированным покрытием;
шпилька по ОСТ1 31803-80;
рабочим телом демпфера является высококачественная термо и морозостойкая резиновая смесь, не теряющая своих физических свойств в самых суровых климатический условиях;
вес 11 г.
частота собственных колебаний 22 Гц;
частота защиты находится в пределах 10-2000 Гц;
максимальная амплитуда перемещения на резонансной частоте ±0,5 мм;
максимальная амплитуда ускорения 20g;
максимальная статическая (рабочая) нагрузка 1,5 кг;
рабочая нагрузка на амортизатор может быть снижена, при этом резонансная частота повысится;
минимальная рабочая нагрузка 1,0 кг;
температура применения: от -60°C до +125°C;
повышенная влажность до 100%;
иней, роса влажность 95% (при t от +26°C до −30°C);
стойкость к воздействию соляного (морского) тумана.

Преимущества конструкции:

Амортизатор приборный (опорный) с нижним фланцем. Серия АП1.3.22-3 (ЛНФР.304242.001ТУ)

Среднее крепежное отверстие с метрической резьбой

Рабочая нагрузка 3 кг.

Особенности конструкции:

Опорный амортизатор разработан взамен амортизаторов типа АПН и АПНМ.

Упругими элементами амортизатора являются демпфирующие элементы изготовленные из специальной резиновой смеси, устойчивой к перепадам температур и влажности. Данные амортизаторы по своим частотным характеристикам и стойкости превышают характеристики амортизаторов предыдущего поколения типа АПН, АПНМ.

Выполнен в цилиндрическом корпусе из коррозиеустойчивого сплава. Имеет четыре отверстия для крепления к несущей конструкции.

Для удобства замены амортизаторов типа АПН на АП1.3.22-3 – габаритные размеры нижнего торцевого фланца для крепления к несущей конструкции и опорной площадки с резьбовым отверстием для крепления «объекта» — сохранены.

В связи с применением нового конструкторского решения по размещению амортизирующих элементов, мы смогли значительно уменьшить габаритные размеры и вес по сравнению с амортизаторами типа АПН, АПНМ, где в следствии наличия подвижного пружинно-фрикционного элемента, это сделать нельзя.

Назначение:
для защиты электронного оборудования, измерительных и навигационных приборов, приборных панелей и электронных блоков двигателей самолетов, а также наземных транспортных средств от воздействия вибрации и ударов.

Требования по степени защиты изделия, исходя из условий его применения, соответствуют стандартам ISO 12944.

корпус из алюминия с анодированным покрытием;
внутренняя ось из алюминия с анодированным покрытием;
рабочим телом демпфера является высококачественная термо и морозостойкая резиновая смесь, не теряющая своих физических свойств в самых суровых климатический условиях;
вес 62 г.

Характеристики:

частота собственных колебаний 22 Гц;
частота защиты находится в пределах 10-2000 Гц;
максимальная амплитуда перемещения на резонансной частоте ±0,5 мм;
максимальная амплитуда ускорения 20g;
максимальная статическая (рабочая) нагрузка 3 кг;
рабочая нагрузка на амортизатор может быть снижена, при этом резонансная частота повысится;
минимальная рабочая нагрузка 2 кг;
температура применения: от -60°C до +125°C;
повышенная влажность до 100%;
иней, роса влажность 95% (при t от +26°C до −30°C);
стойкость к воздействию соляного (морского) тумана.

Видео:амортизатор реставрация перекачка переделкаСкачать

Резинометаллические амортизаторы, виброизоляторы, демпферы тип А

Резинометаллические амортизаторы типа A представляют собой резиновые цилиндрические опоры, которые подходят для упругого крепления машинных агрегатов, таких как двигатели, компрессоры и насосы. Их можно нагружать как при сжатии, так и на сдвиг, учитывая индивидуальные требования для различных устройств. Устойчивость этих резиновых опор и их широкий диапазон различных размеров позволяет использовать эти опоры в различных устройствах, требующих шумо- и виброизоляции. Цилиндрические опоры доступны в стандартном исполнении из натурального каучука, но при необходимости Rubicom изготовит любой резинометаллический амортизатор с нестандартными размерами .

Видео:Последствие не правильной установки резиновых вставок в чашки амортизаторы, Chevrolet Cobalt.Скачать

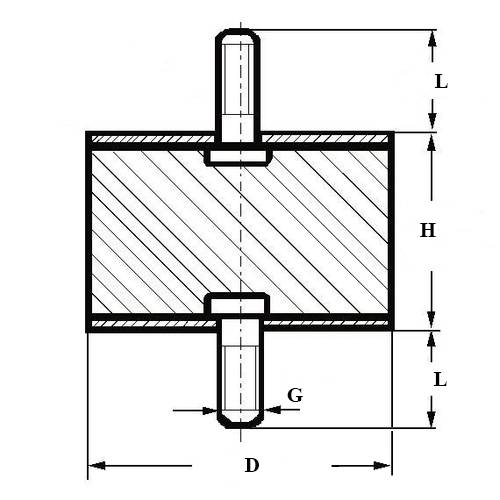

Резинометаллические амортизаторы, виброизоляторы, демпферы тип А

№	Артикул	D (мм)	H (мм)	L (мм)	G (мм)
0	101010	10	10	10	M4
1	101015	10	15	10	M4
2	101508	15	08	11	M4
3	101515	15	15	11	M4
4	1018085	18	8,5	16	M6
5	102008	20	08	19	M6
6	102015	20	15	19	M6
7	102020	20	20	19	M6
8	102020	20	20	19	M6
9	102025	20	25	19	M6
10	102510	25	10	19	M6
11	102515	25	15	19	M6
12	102520	25	20	19	M6
13	102525	25	25	19	M6
14	102530	25	30	19	M6
15	102533	25	33	19	M6
16	103015	30	15	21	M8
17	103020	30	20	21	M8
18	103025	30	25	21	M8
19	103030	30	30	21	M8
20	103033	30	33	21	M8
21	103040	30	40	21	M8
22	104020M8	40	20	23	M8
23	104030M8	40	30	23	M8
24	104035M8	40	35	23	M8
25	104040M8	40	40	23	M8
26	104020М10	40	20	23	M10
27	104030М10	40	30	23	M10
28	104035M10	40	35	23	M10
29	104040М10	40	40	23	M10
30	105020	50	20	30	M10
31	105025	50	25	30	M10
32	105030	50	30	30	M10
33	105035	50	35	30	M10
34	105040	50	40	30	M10
35	105045	50	45	30	M10
36	105050	50	50	30	M10
37	107045	70	45	30	M10
38	107525	75	25	37	M12
39	107540	75	40	37	M12
40	107545	75	45	37	M12
41	107550	75	50	37	M12
42	107555	75	55	37	M12
43	1010040	100	40	46	M16
44	1010055	100	55	46	M16
45	1010060	100	60	46	M16
46	1010075	100	75	46	M16
47	1015050M16	150	50	46	M16
48	1015055M16	150	55	46	M16
49	1015060M16	150	60	46	M16
50	1015070M16	150	70	46	M16
51	1015075M16	150	75	46	M16
52	1015050M20	150	50	46	M20
53	1015055M20	150	55	46	M20
54	1015060M20	150	60	46	M20
55	1015075M20	150	75	46	M20
56	10200100	200	100	46	M20
57	10250100	250	100	46	M24
