Процессоры шестого поколения (скайлейк) от Интел с заблокированным множителем (non-K) можно разогнать. Для этого потребуется материнская плата на Z170 чипсете с возможностью разгона по шине. Такая опция присутствует в платах AsRock(SkyOC) и других производителей с неофициальными биосам.

Благодаря внешнему тактовому генератору в процессорах Skylake возможен разгон поднятием множителя шины, который теперь не связан с частотой переферийных устройств (тех же жестких дисков). Интел предусмотрела такую возможность — при повышении bclk > 105 компьютер попросту не загрузится. Однако хитрые производители материнских плат пошли на программно-аппаратные уловки, так Asrock в своих платах стал применять технологию «skyoc», которая позволяет повышаеть шину выше 105Мгц, при этом процессор «думает» что работает в штатном режиме. Интел впоследстии запретив вендорам использовать в своих продуктах функцию разгона по шине, после этого производители материнских плат выпустили биосы с заблокированной функцией разгона, но позже по-тихому ее вернули. Например, Асрок поддерживает bclk разгон в последних версиях биоса 7.0

У разгона по шине есть существенные недостатки: повышение частоты лишает вас нескольких функций, а имеено — падает производительность AVX2 на 50%, AVX на 25%. Отключаются все энергосберегающие фукнции — множитель остается всегда зафиксирован в максимальном состоянии. Падает производительность кэшей L1/L2 на 50-75% (судя по тестам аиды)

Рассмотрим разгон на примере I5-6500 и материнской платы от AsRock Z170 Extreme4

Стоковые частоты: 100×32=3200Мгц, буст на все ядра 100×33=3300Мгц, буст с одним ядром 3600МГц.

Для разгона, заходим в биос (F2/DEL при загрузке).

Стоковые напряжения для процессора i5-6400 и i5-6500

0,7-1,1 CPU Vcore Напряжение процессора AUTO

1,1 CPUPLL Voltage Напряжение подстройки фазового генератора позволяет процессору работать с высокой частотой bclk

1.2 DRAM Voltage Напряжение Памяти DDR4

0,95 VCCIO Voltage Напряжение на IMC питание контроллера памяти

1,05 VCCSA Voltage Напряжение системного агента нужно для поддержки разгона памяти (обычно на 0,5-0,1 выше VCCIO)

Настройки BIOS Asrock Z170 Extreme 4, Разгон i5-6400 по шине

i5-6500 → Разгон до 4300 Мгц

1,245 CPU Vcore LLC-3 Напряжение процессора высталяем FIXED

i5-6500 → Разгон до 4500 Мгц

1,285 CPU Vcore LLC-2 Напряжение процессора высталяем FIXED

i5-6500 → Разгон до 5000 Мгц

1,34 CPU Vcore LLC-2 Напряжение процессора высталяем FIXED

* Для вашей системы параметры могут отличаться и подбираются опытным путем

Видео:Разгон по шине на материнской плате AsRock Z170 Pro-4Скачать

При разгоне памяти следует в первую очередь увеличивать DRAM Voltage, и сопутствующие VCCIO/VCCSA для стабильности. CPUPLL во всех режимах оставался 1,1В, его повышение не принесло никаких улучшений но заметно повысило тепловыделение (+10 градусов). Нарпяжение PCH (переферии) ни на что не влияет, оставляем его в стоковом 1В. Включение LLC позволяет добавлять напряжение на процессоре Vcore под нагрузкой, компенсируя просадки Vdroop. На платах Asrock значение LLC следует читать наоборот (4 — минимальная компенсация, 1 — максимальная). Все параметры подбираются эмперически, со временем, пройдя через перезагрузки и зависания с красными и синими экранами вы подберете стабильные значения для вашей системы.

В данных режимах процессор проходил все тесты: кодирование X264, игры BF1, Witcher3. Prime95/Linx разогнанный по шине процессор не нагружают в полной мере, так как используют инструкции AVX.

Socket 1151, 4-ядерный, 3200 МГц, Turbo: 3600 МГц, Skylake-S, Кэш L2 — 1024 Кб, Кэш L3 — 6144 Кб, Intel HD Graphics 530, 14 нм, 65 Вт

Socket 1151, Intel Z170, 4xDDR-4, 7.1CH, 1000 Мбит/с, USB3.0, USB3.1, DVI, HDMI, DisplayPort, ATX, Retail

Socket 1151v2, 6-ядерный 6-поточный, 2800 МГц, Turbo: 4000 МГц, Coffee Lake-S, Кэш L3 — 9 Мб, Intel HD Graphics 630, 14 нм, 65 Вт CM8068403358811

Читайте также: Скупка шин в хабаровске

На форуме асроков проверили термометром различные варианты VCCPLL. оказалось что фактически температура процессора не изменяется при уменьшении данного параметра. А изменяются только показания датчиков (причем значительно — вплоть до -20 градусов).

Там даже сотрудников интел привлекли, которые пообещали разобраться в вопросе, в итоге до сих пор разбираются..

ТОП-3: популярные товары

Оперативная память 32Gb 4800MHz Kingston Fury Beast 2x16Gb KIT CL38 DDR5 (KF548C38BBK2-32)

32768 Мб, DDR5, 38.4 Гб/с, тайминги 38-38-38-70, CL38, 1.1 В, высота 35 мм

Видеокарта Palit GeForce RTX 3060 Dual OC 12GB (NE63060T19K9-190AD)

ядро 1320 МГц, Boost 1837 МГц, память 12ГБ GDDR6 15 ГГц, 192 бит, 1xHDMI, 3xDisplayPort, TDP 170 Вт, 8 pin, длина 245 мм, PCIe 4.0

Видео:Как разогнать Intel Skylake без K по шине. Гоним i7 6700 до 4600MhzСкачать

Оперативная память 32Gb 5200MHz Kingston Fury Beast 2x16Gb KIT CL40 DDR5 (KF552C40BBK2-32)

32768 Мб, DDR5, 41.6 Гб/с, тайминги 40-40-40-70, CL40, 1.1 В, высота 35 мм

i5-6400 Разгон процессоров Intel SKYLAKE non-K по шине Z170 BCLK overclocking i5-6500 разгон по шине. Где купить компьютер и подобрать комплектующие для сборки ПК по низким ценам? В Hardprice! Сравнить цены на компьютерные комплектующие для сборки компьютера. Мониторинг, история и динамика цен на компьютеры.

Информация, указанная на сайте, не является публичной офертой. Цены действительны для Москвы и Московской области. Регион Москва. Все цены представлены без учета скидок для постоянных клиентов и без учета стоимости доставки. Сравнить цены на компьютеры, помощь в подборе комплектующих для ПК. Хард Прайс.

26.11.2021 Курс валют USD 74.6 0.23 EUR 83.68 0.04 UAH 2.76

Обзор материнской платы ASUS Z170I Pro Gaming. Большие возможности в формате Mini-ITX

Разгонный потенциал

В тестировании участие принял инженерный экземпляр Core i5-6600K без замены штатного термоинтерфейса.

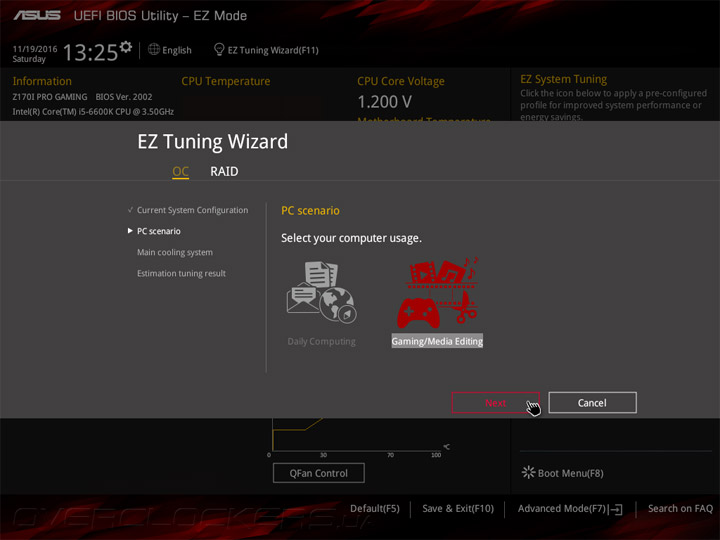

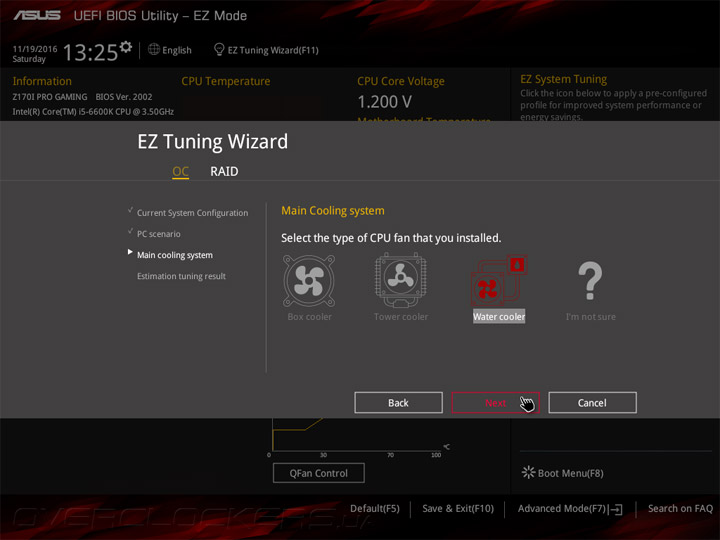

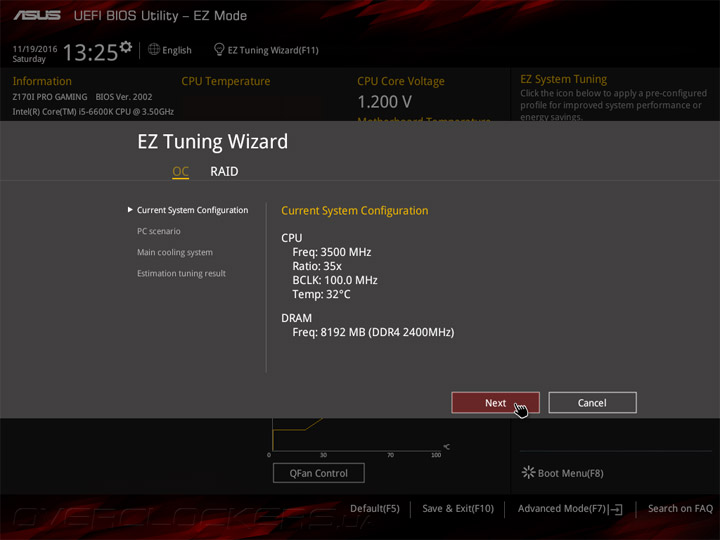

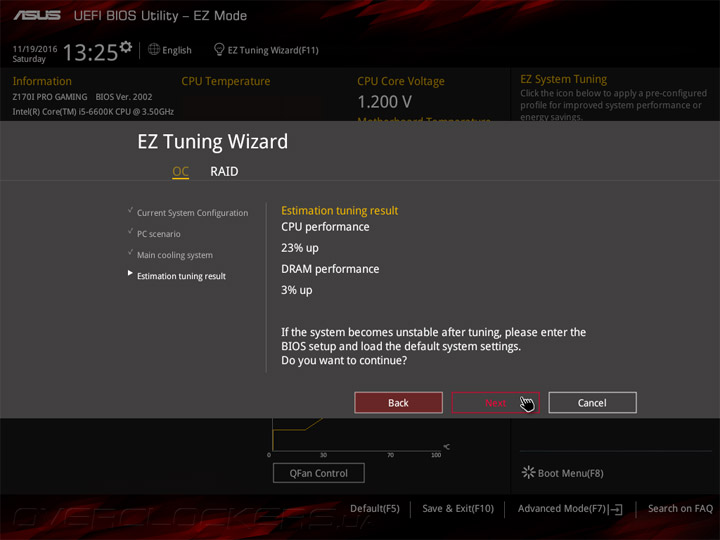

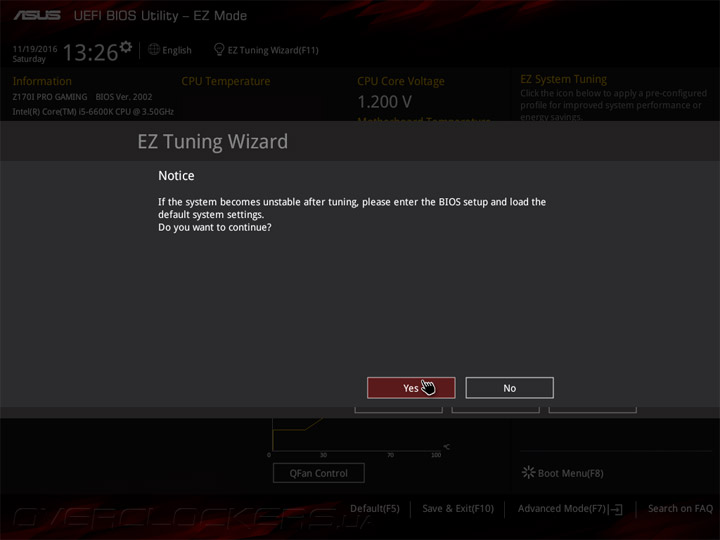

Вначале взглянем на возможности автоматического разгона системы. В сценарии EZ Tuning Wizard наибольшая планка частоты ЦП составляет 4326 МГц, а для памяти — 3021 МГц, в соответствии с профилем XMP нашего набора.

Напряжение процессора росло до 1,344 В, чего оказалось достаточно для стабильной работы в разных приложениях.

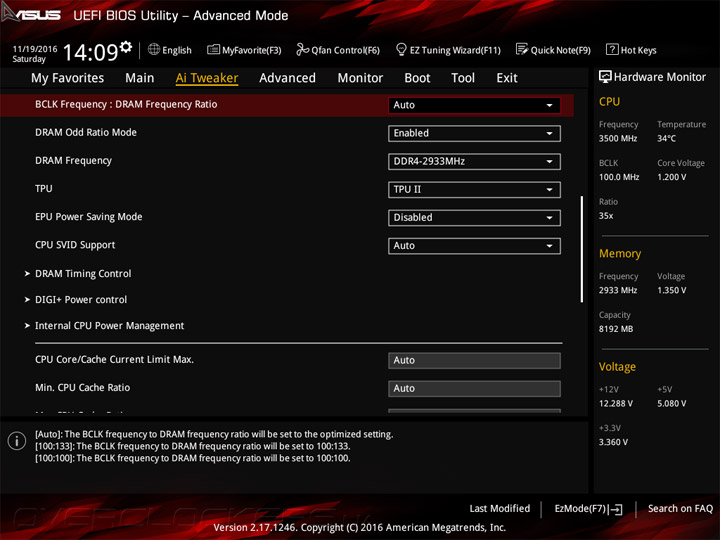

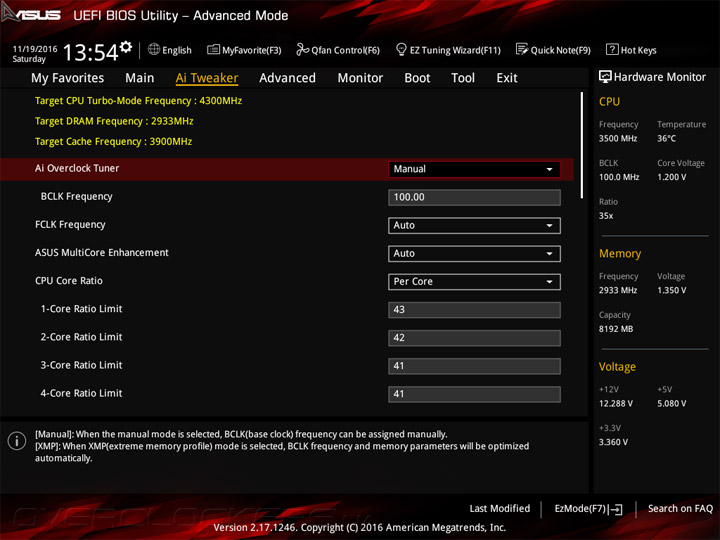

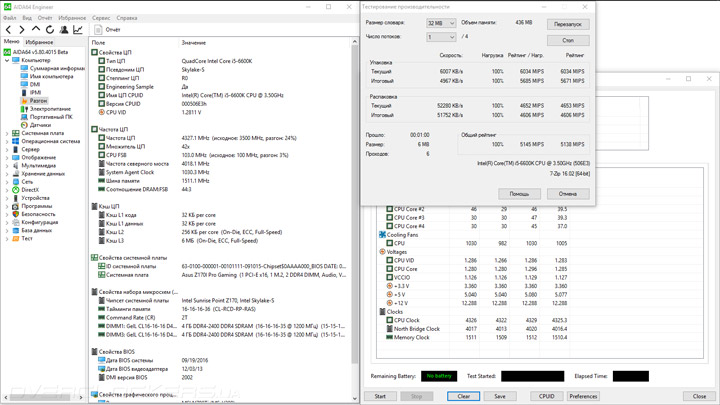

Другой подход — готовые значения из механизма TPU. Первый позволит работать процессору на частоте 4,3 ГГц, но в рамках технологии Turbo Boost.

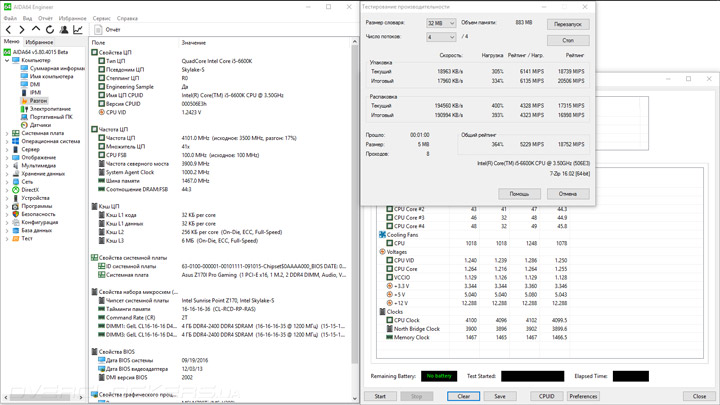

Реальная частота редко превышает 4,1 ГГц, у памяти она составляет 2933 МГц, что немного ниже её штатных возможностей, вероятно, перестраховка от возможной нестабильности. Но её как раз и не было, напряжение у ЦП не превысило 1,33 В.

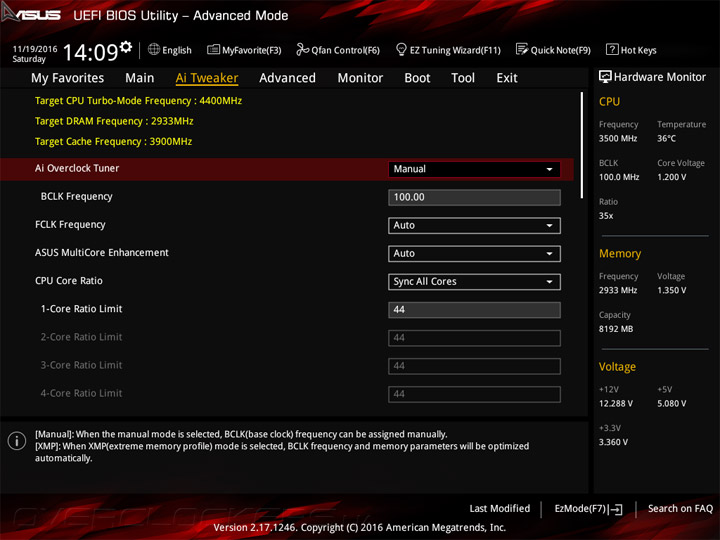

У второго профиля более агрессивный подход, частота обещает быть 4,4 ГГц для любой нагрузки, а для памяти всё останется без изменений на фоне первого сценария.

Видео:Как разогнать intel Skylake? Пример разгона на Asus Maximus VIII HeroСкачать

Напряжение не выросло ещё больше, но при этом стабильность в системе сохранилась. Выходит, есть три совершенно исправных механизма для разгона «в один клик» (главное, чтобы процессор попался удачный).

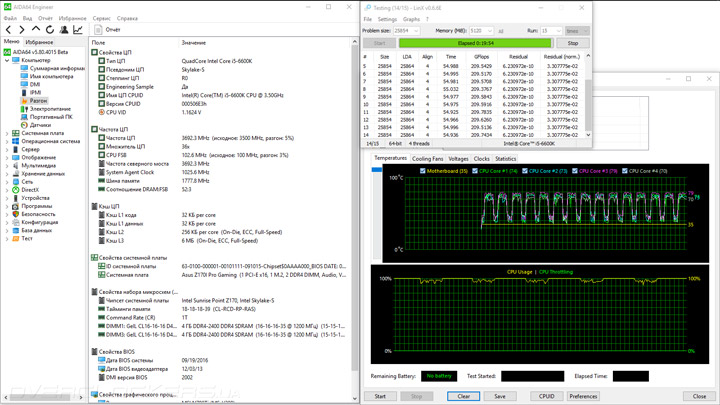

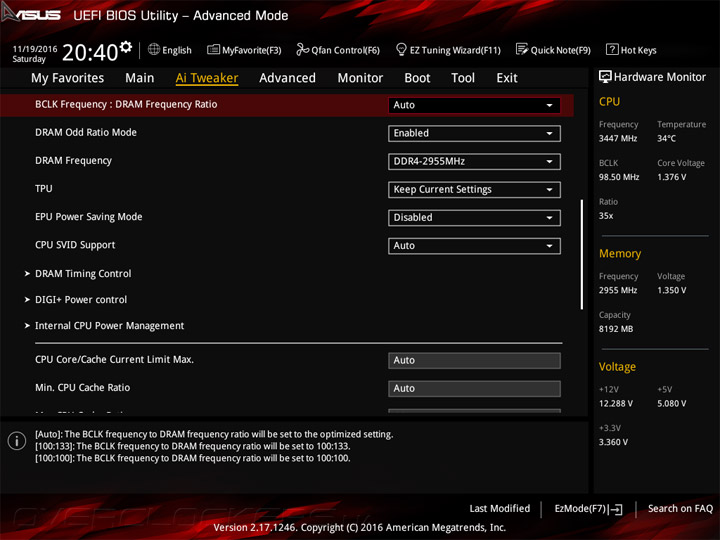

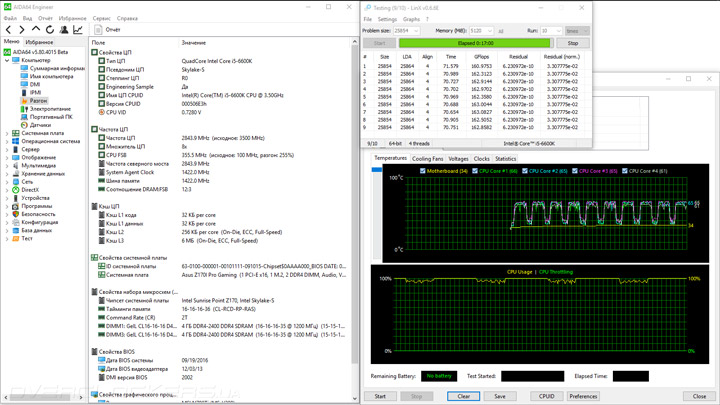

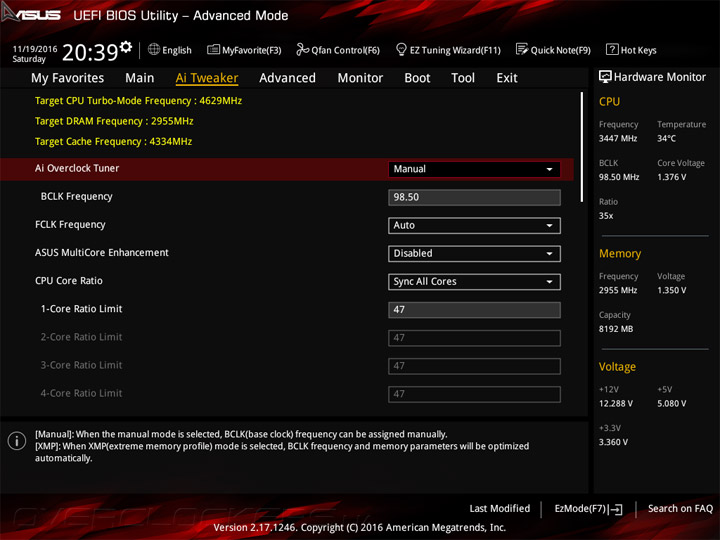

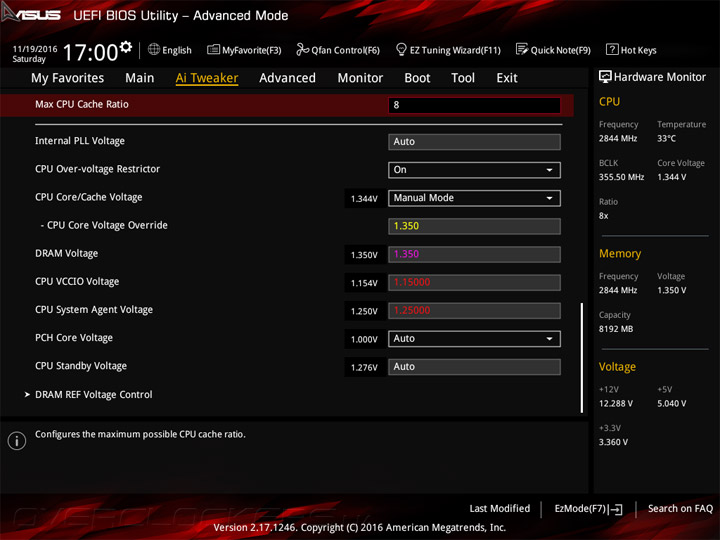

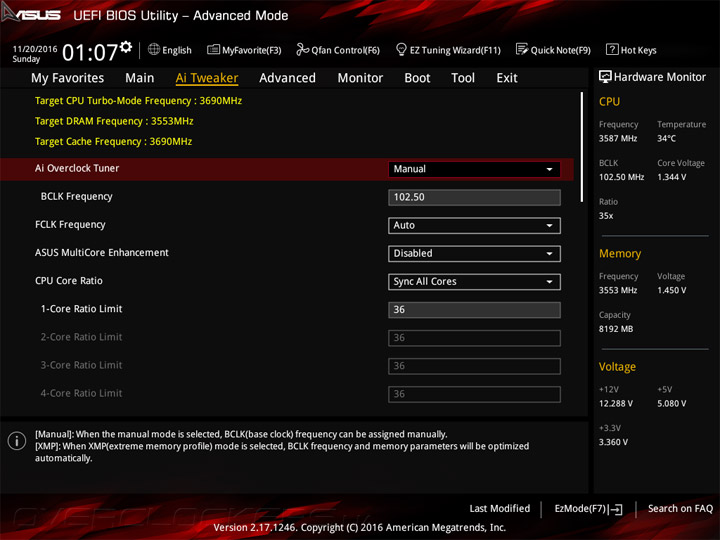

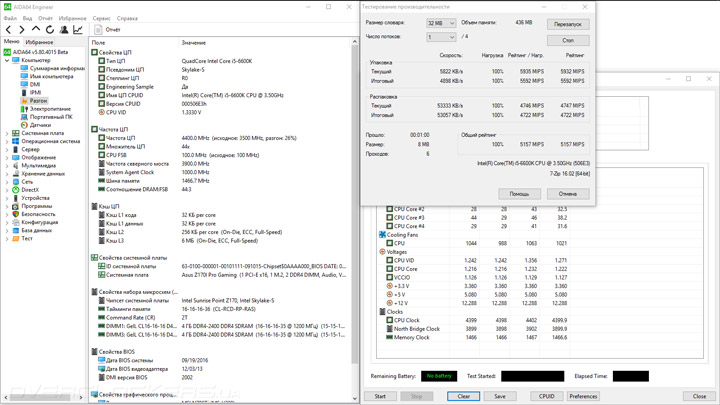

Для разгона опорной частоты я использую одинаковые параметры на всех платах, с ними удалось покорить планку в 355,5 МГц.

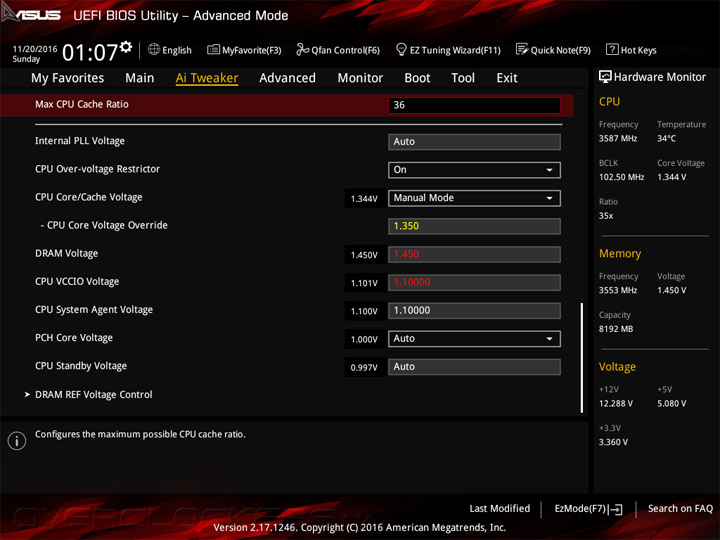

Истинные отметки напряжений CPU SA и на самой памяти оказались неизвестны, приходится слепо верить проведённым настройкам.

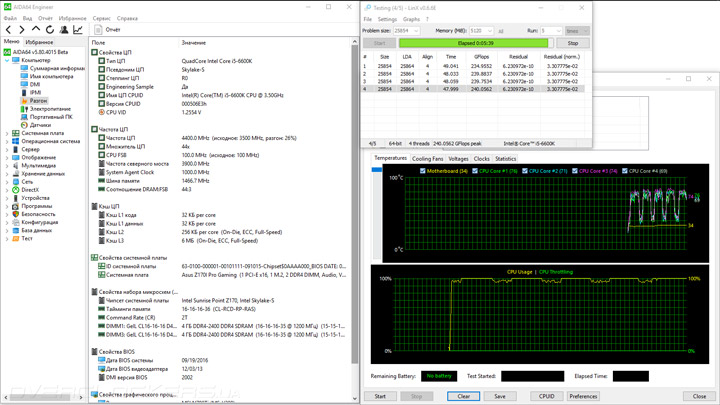

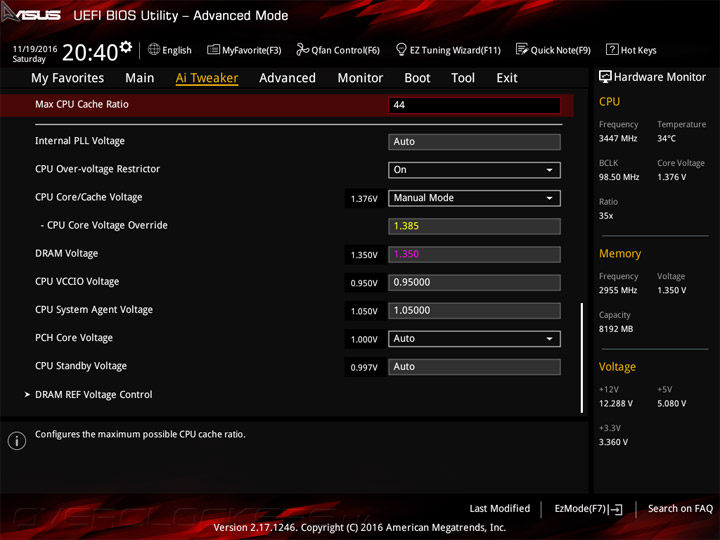

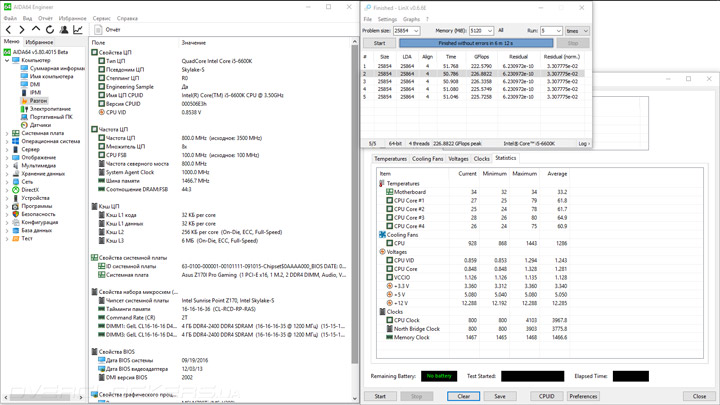

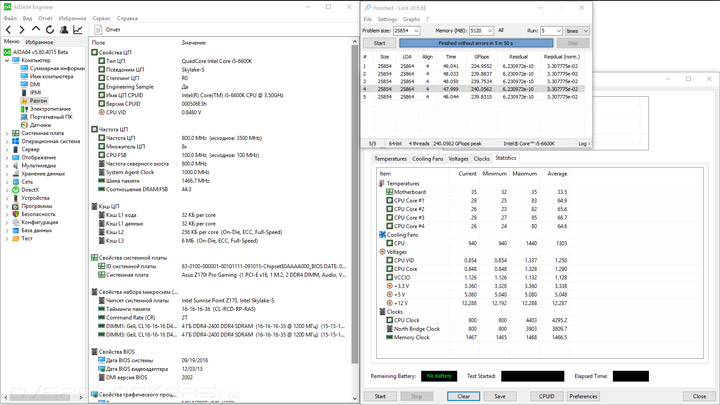

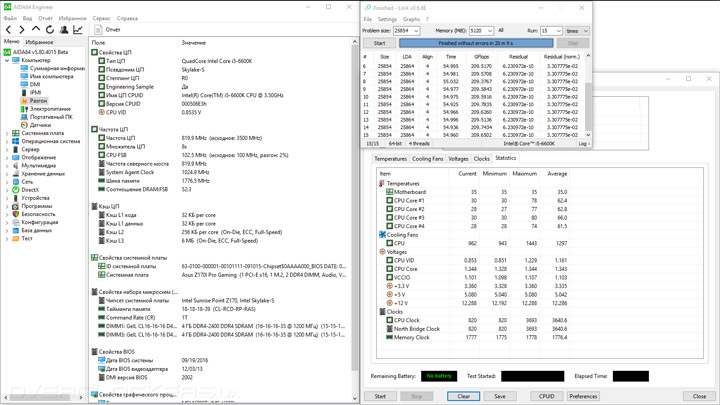

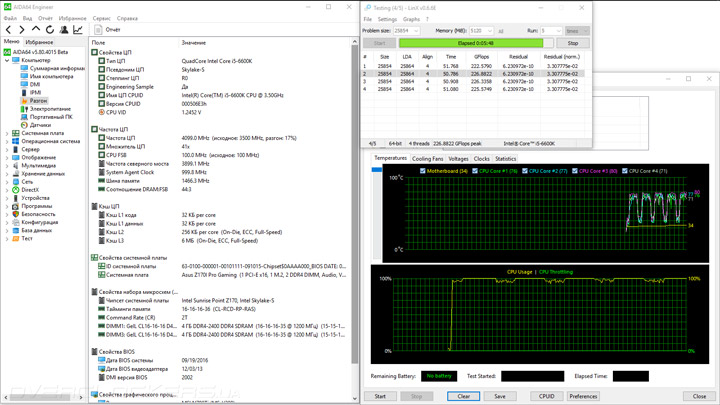

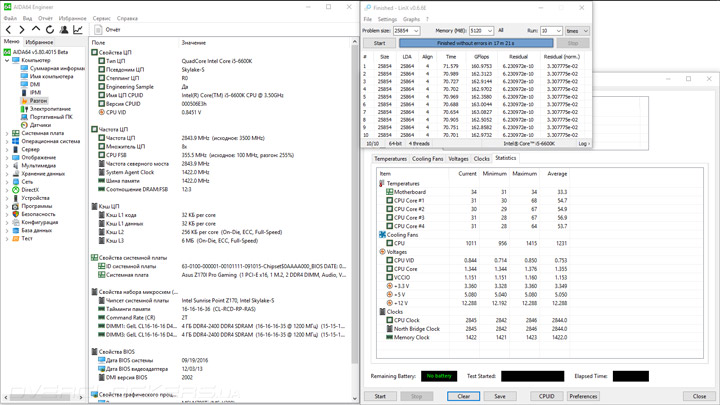

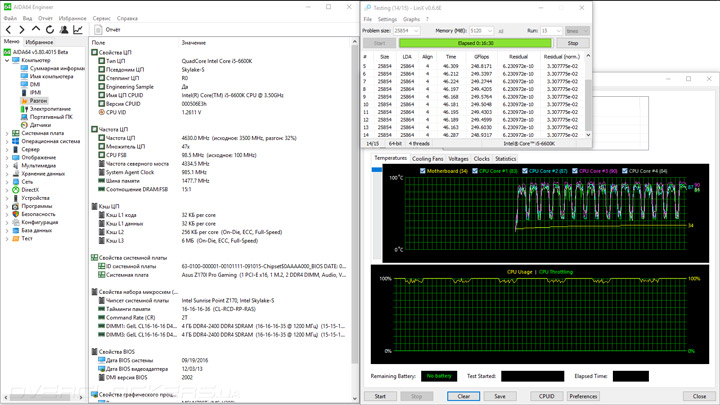

Разгон процессора был ограничен нагревом ядер при использовании LinX 0.6.6. Вторичные напряжения оставались в штатном положении, я для ЦП оказалось достаточно установить 1,385 В для итоговой частоты 4629 МГц. Память работала в приграничных частотах штатных возможностей по профилю XMP.

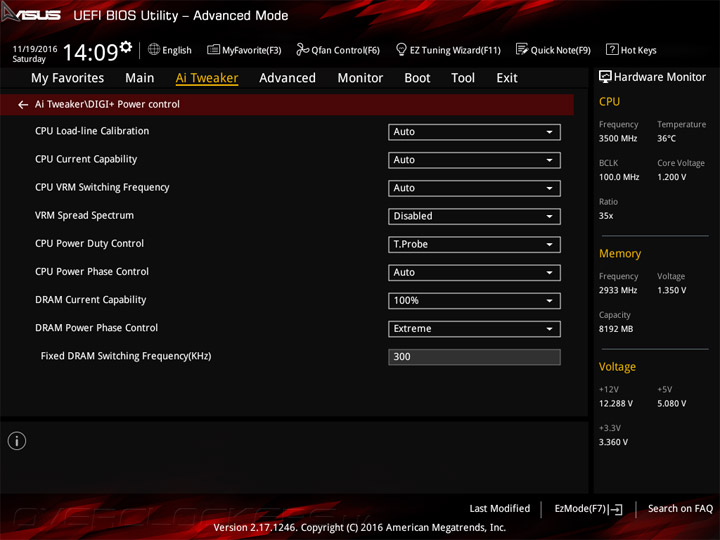

Использование «пятого уровня» LLC не позволило напряжению превысить отметки в 1,376 В, кроме этого, наблюдались крайне редкие скачки до 1,36 В. Следующий по счёту профиль приводит к заметному превышению напряжения относительно установленного, то есть, температуры растут ещё стремительнее.

Читайте также: Шины для уаз патриот характеристики

Итак, наиболее интригующая часть обзора: нагрев стабилизатора не превысил 65 °С, а меньший радиатор не прогрелся больше 45 °С! Отличный результат. Потребление стенда уложилось в рамки 45–182 Вт.

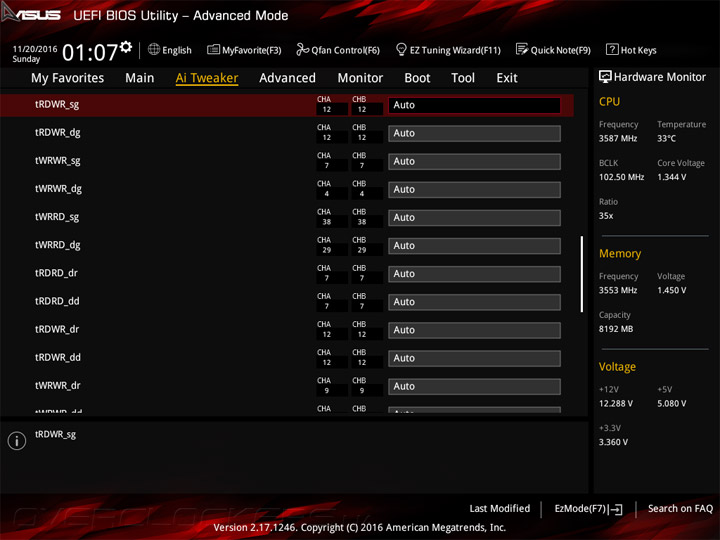

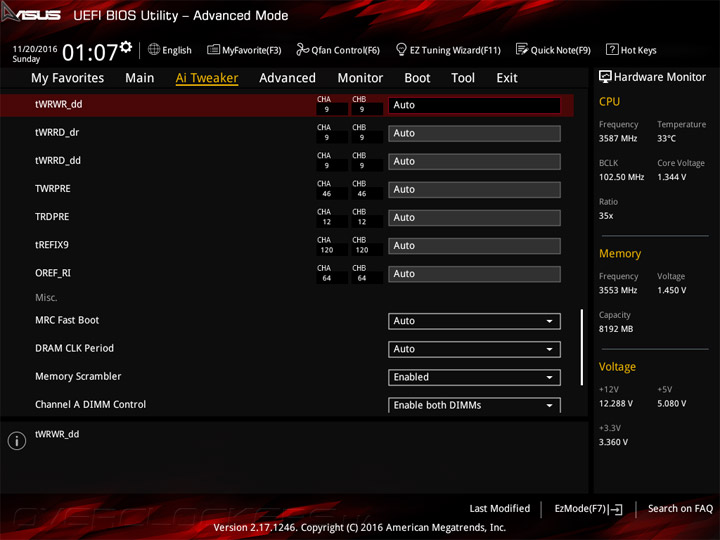

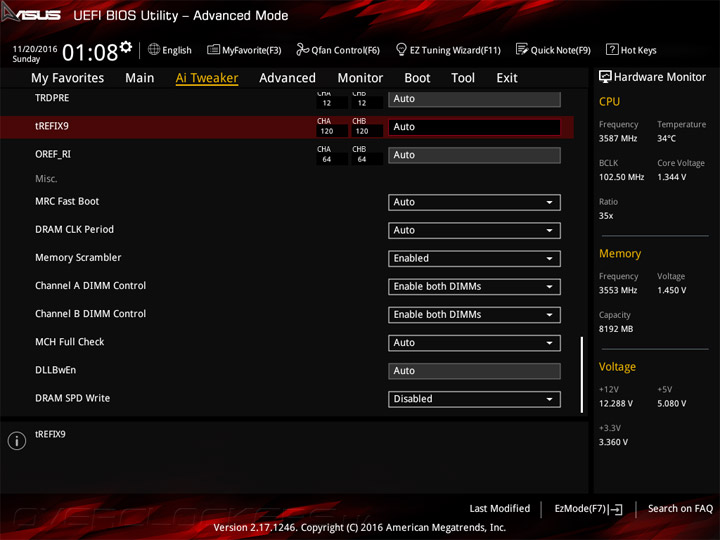

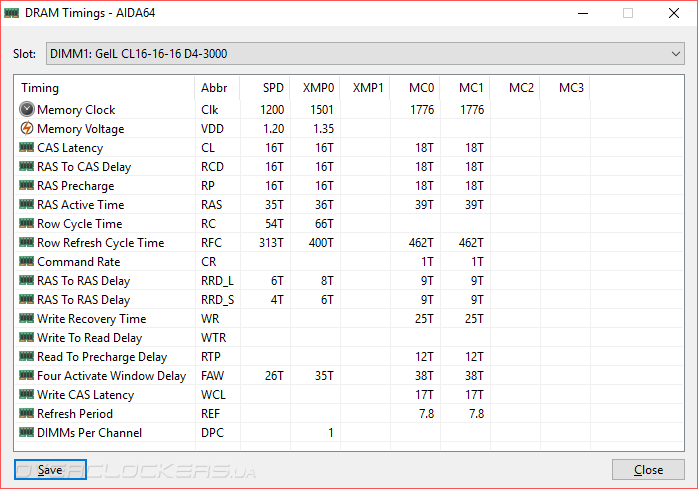

Самое интересное — малютка унаследовала все черты от более престижной коллеги по цеху, здесь я хочу отметить яркое выступление на этапе разгона памяти. Наш комплект из четырёх модулей способен работать на 3,2 ГГц при 1,41 В. Используя две штуки, получилось покорить отметку в 3553 МГц, это даже больше, чем было с элитной представительницей серии ROG! Ради этого не пришлось сильно повышать CPU IO и SA, они фиксировались на скромных 1,1 В, а на модулях действовали 1,45 В (согласно установленным параметрам). Скорее всего, это не предел возможностей нашей памяти, но и такого результата достаточно, чтобы увидеть яркий потенциал Z170I Pro Gaming в сфере работы с ОЗУ.

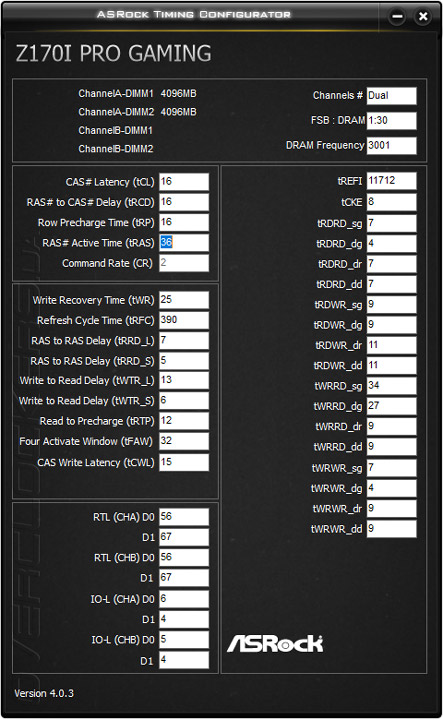

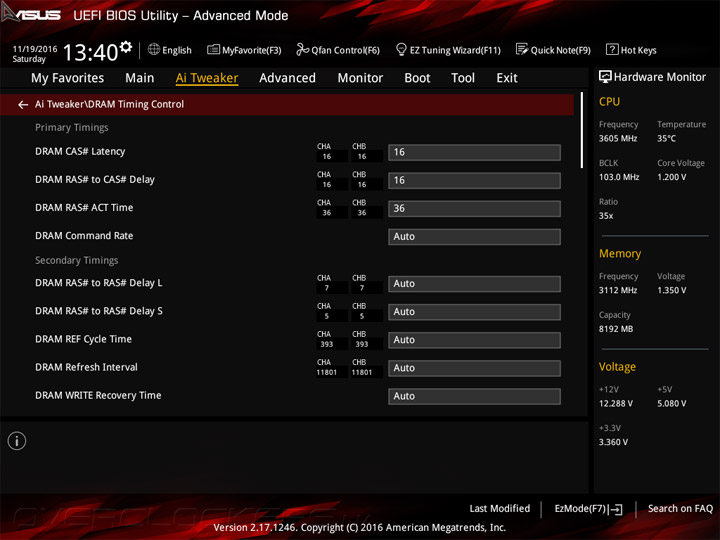

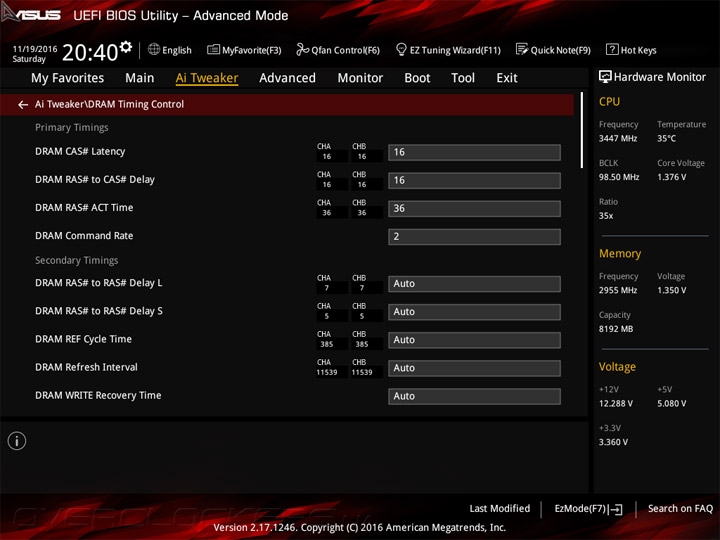

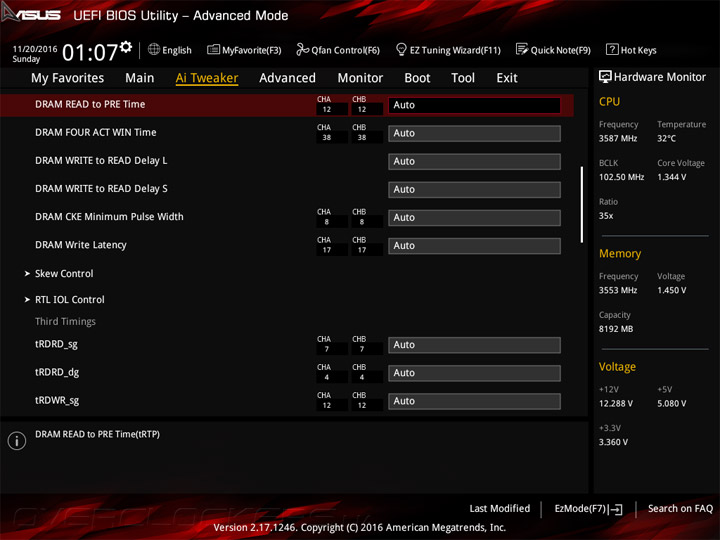

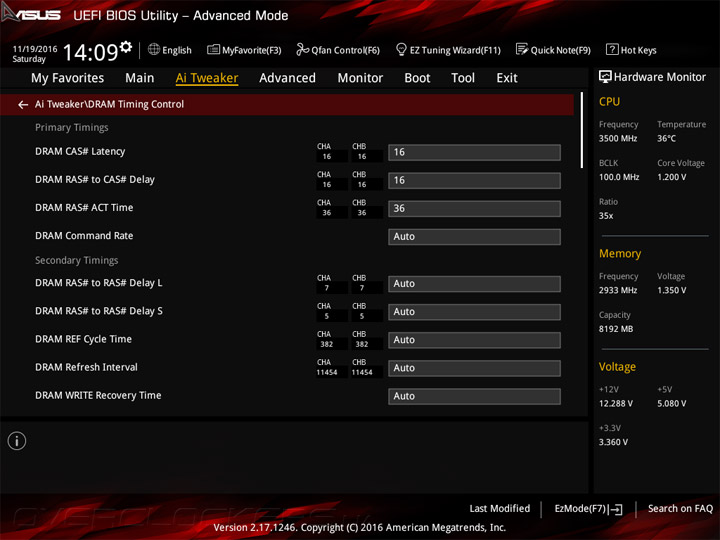

Для установки задержек использовалась стандартная схема — только основной блок настроек вида 18-18-18-39-1T.

Видео:Разгон i5 6600K на ASUS Z170 Pro gamingСкачать

Тестовый стенд

• процессор: Intel Core i5-6600K (3,5 ГГц);
• кулер: Cryorig R1 Ultimate;
• термоинтерфейс: Noctua NT-H1;
• память: GeIL GPR416GB3000C16QC (4×4 ГБ, 3000 МГц, 16-16-16-36-2T, 1,35 В);
• видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: SilverStone SST-ST65F-PT (650 Вт);

• операционная система: Windows 10 Pro x64;
• драйверы: Intel Chipset Software Installation Utility (10.1.1.27), Intel Management Engine Interface (11.0.6.1194), Intel IGP Driver (15.40.25.64.4463), Intel Serial IO Driver (30.63.1603.05), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.

Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

• AIDA64 5.80 (Cache & Memory benchmark);
• Super PI 1.5 XS;
• wPrime 2.10;
• x265 HD Benchmark;

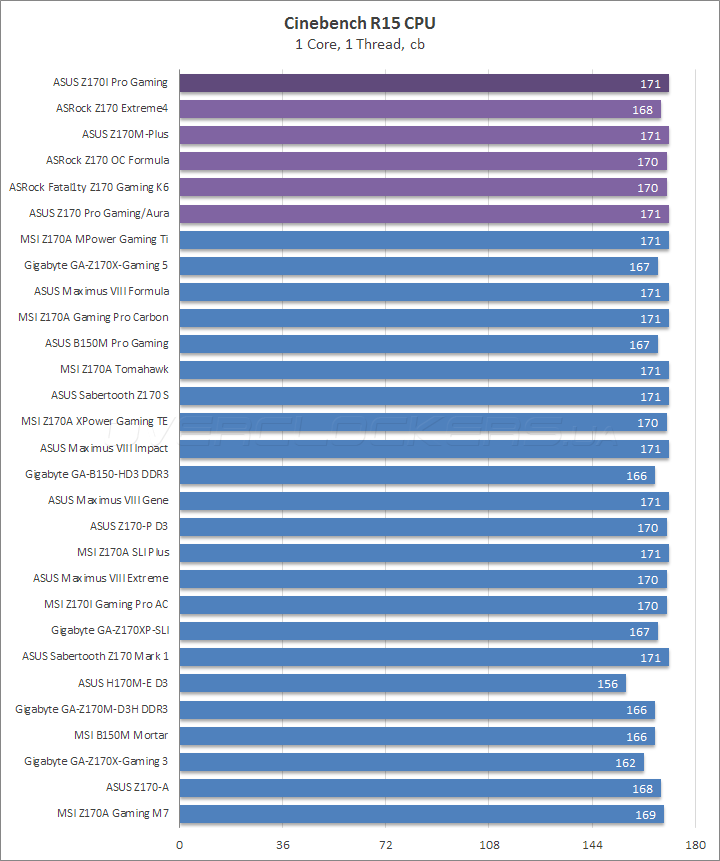

• MAXON CINEBENCH R15;
• POV-Ray 3.7.0;

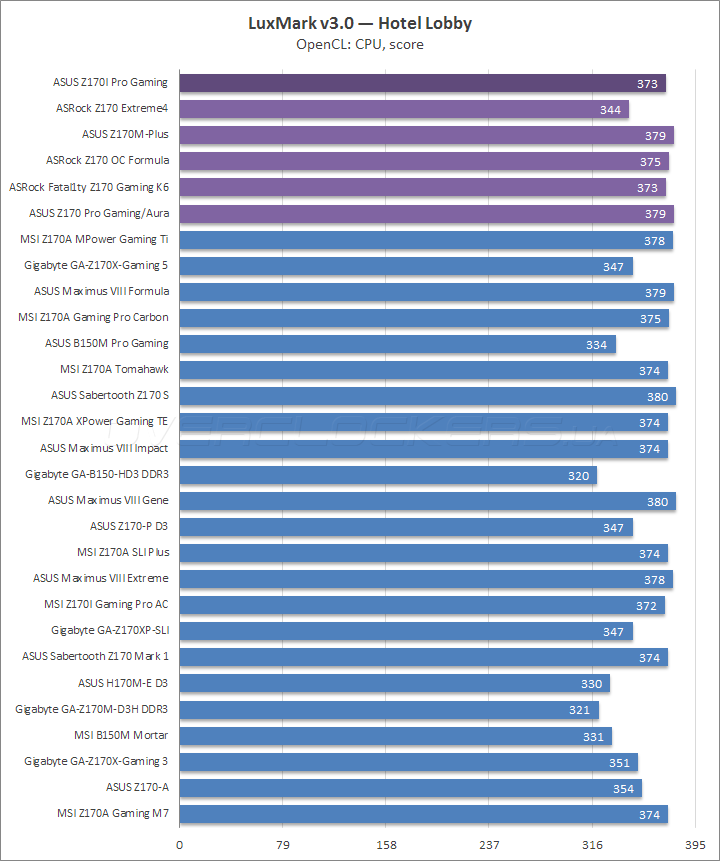

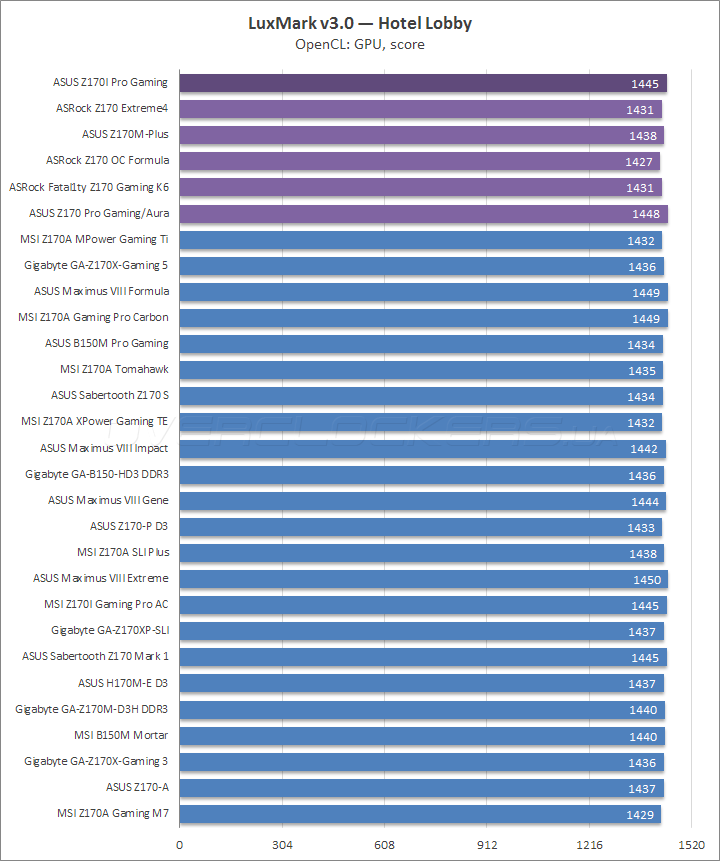

• LuxMark v3.0;
• Futuremark 3DMark 13;
• DiRT 3 Complete Edition (1.2.0.0);
• BioShock Infinite (1.1.25.5165);
• Hitman: Absolution (1.0.447.0);
• Total War: Attila (1.2.1.0).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Читайте также: Сезонное хранение шин в жуковском

Результаты тестирования

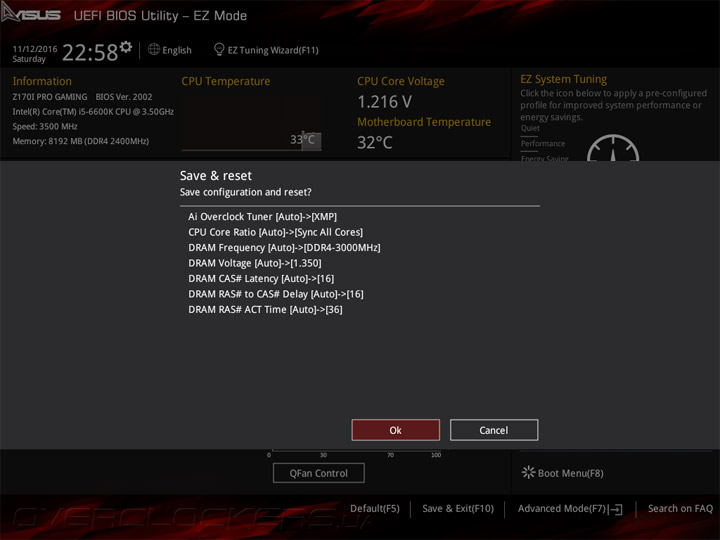

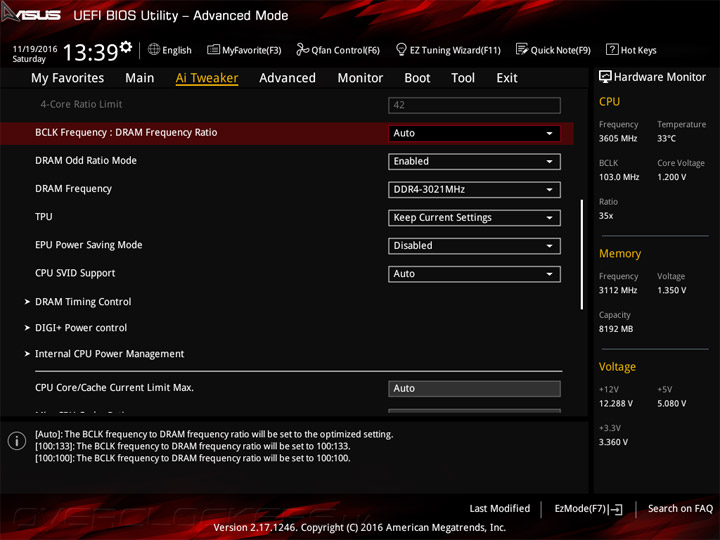

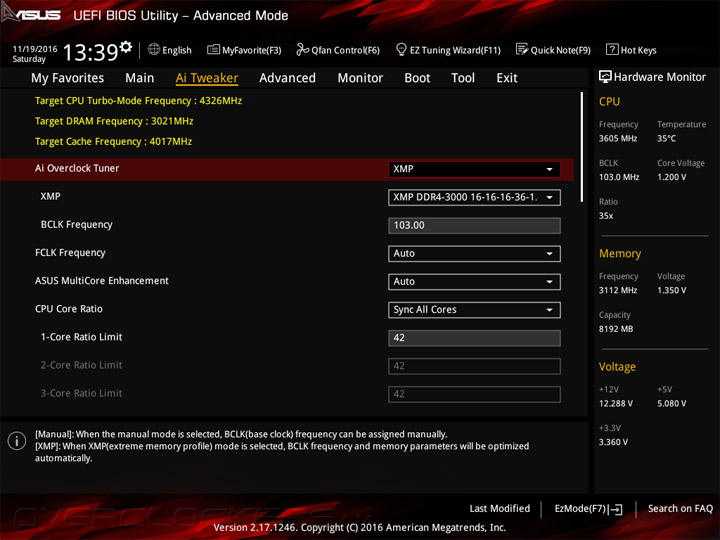

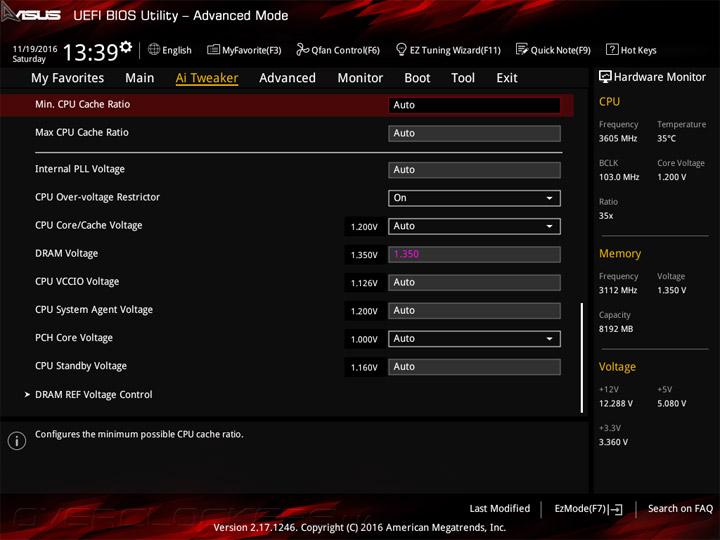

Во время активации XMP в среде UEFI можно получить предложение увеличить общее быстродействие. Под этим подразумевается работа процессора на частоте 3,9 ГГц, так ведут себя многие платы. Именно в таком режиме проводилось сравнительное тестирование.

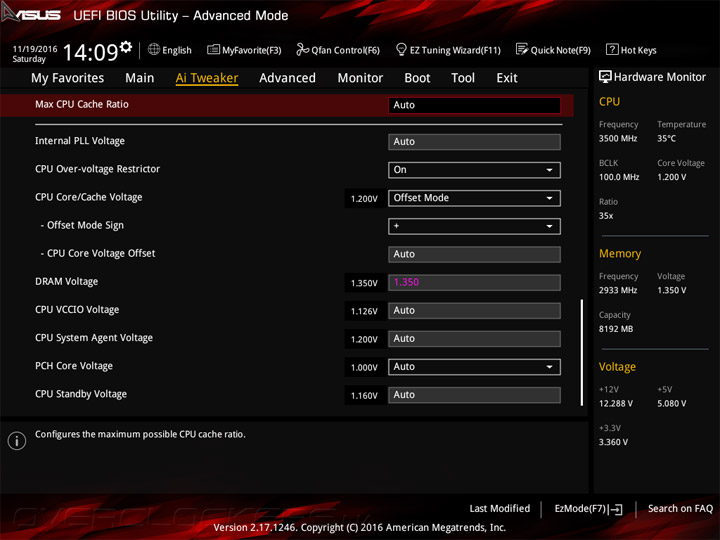

Вместе c изменением частоты памяти и её задержек, происходит небольшое повышение второстепенных напряжений — CPU SA и IO. Кроме того, хочу сделать очевидный акцент, использовалась всего пара модулей ОЗУ, а не четыре из комплекта, как это обычно происходит.

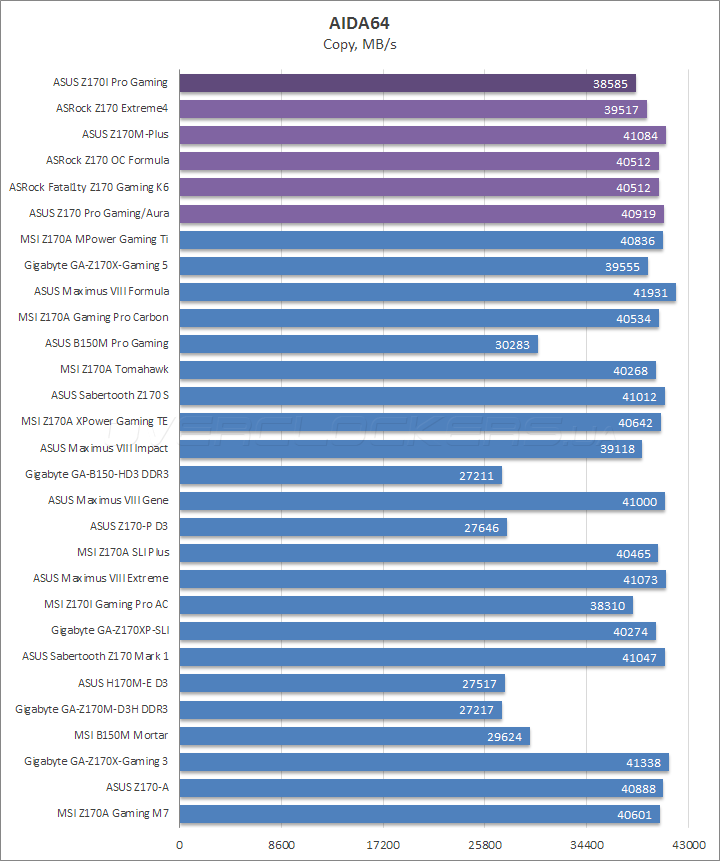

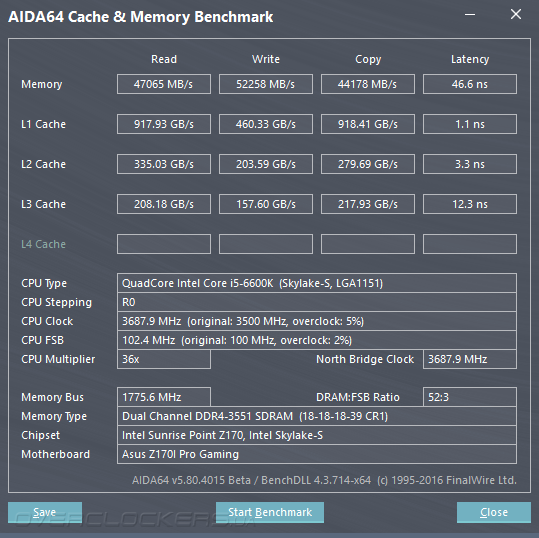

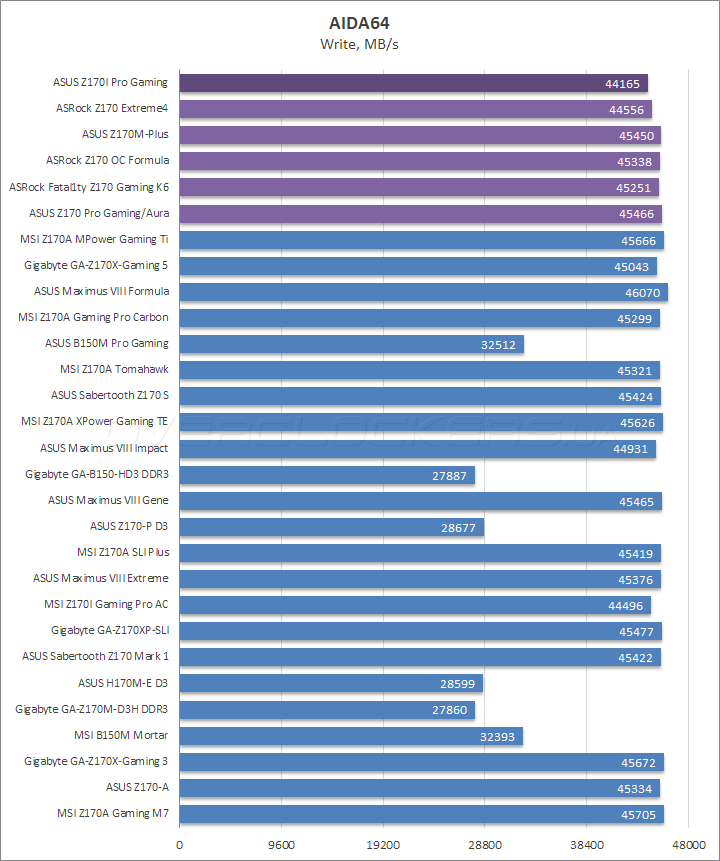

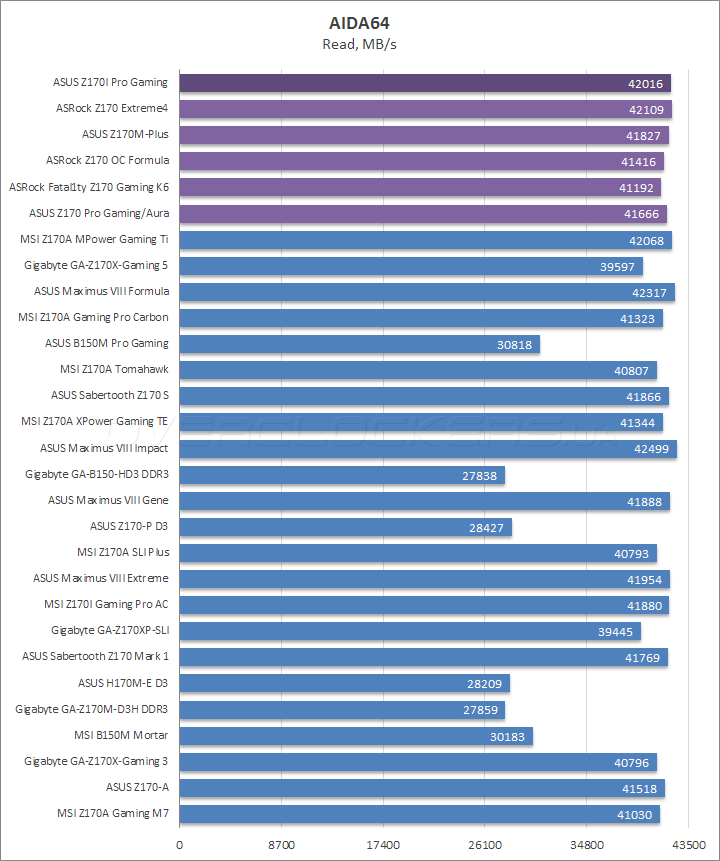

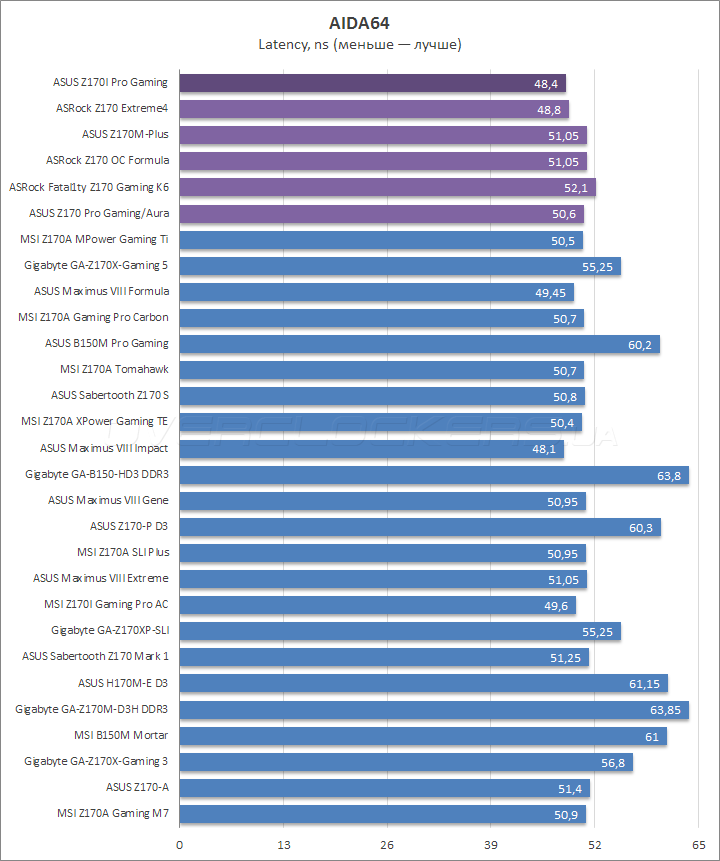

Заметна сниженная скорость операций записи и, как следствие, копирования, но зато отличная латентность.

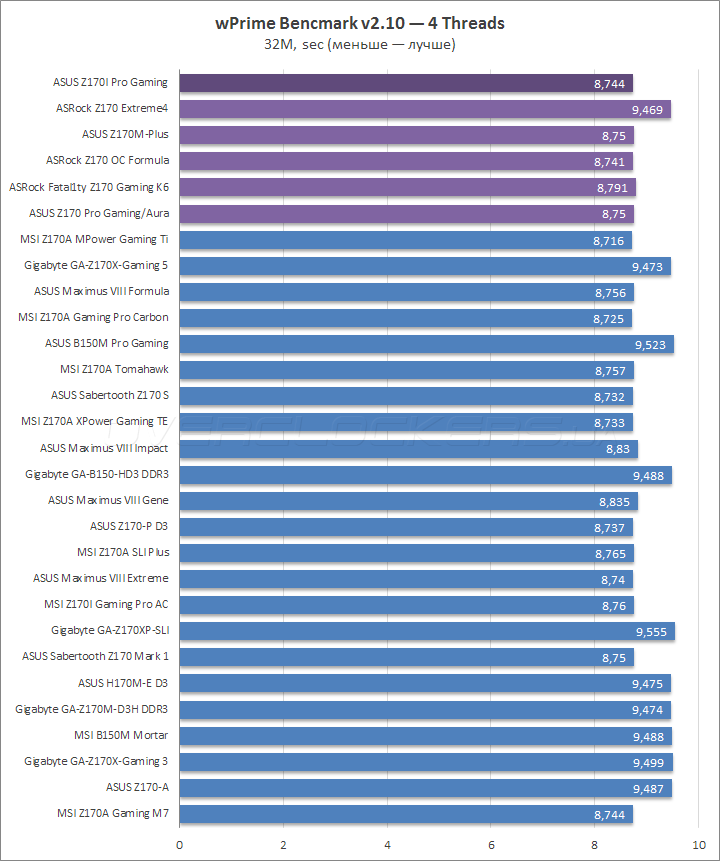

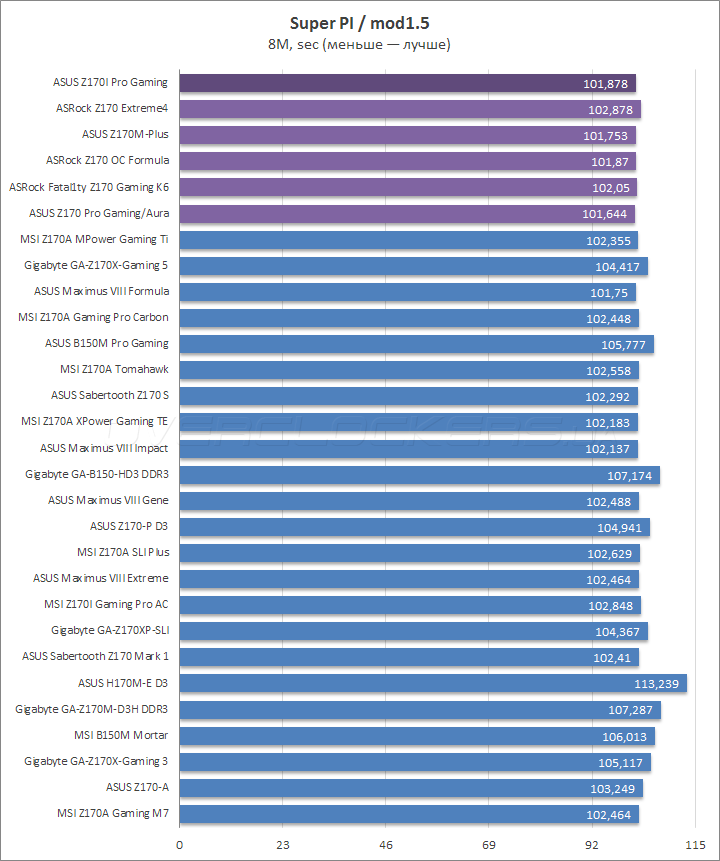

В несложных бенчмарках общее быстродействие отличное.

Видео:Запустил QQLS + Asus Z170 Pro Gaming 2003 bios 16 потоковСкачать

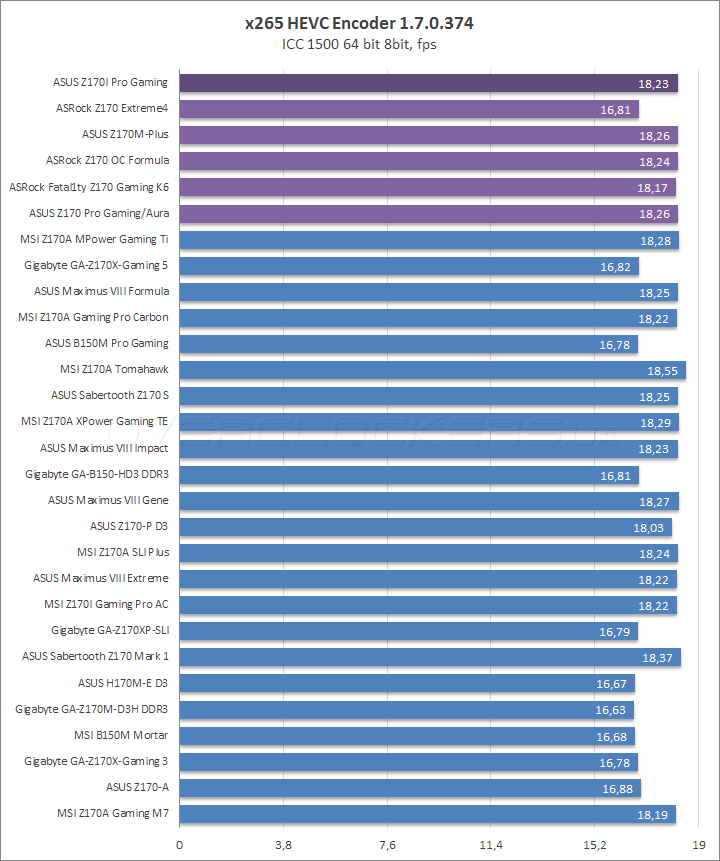

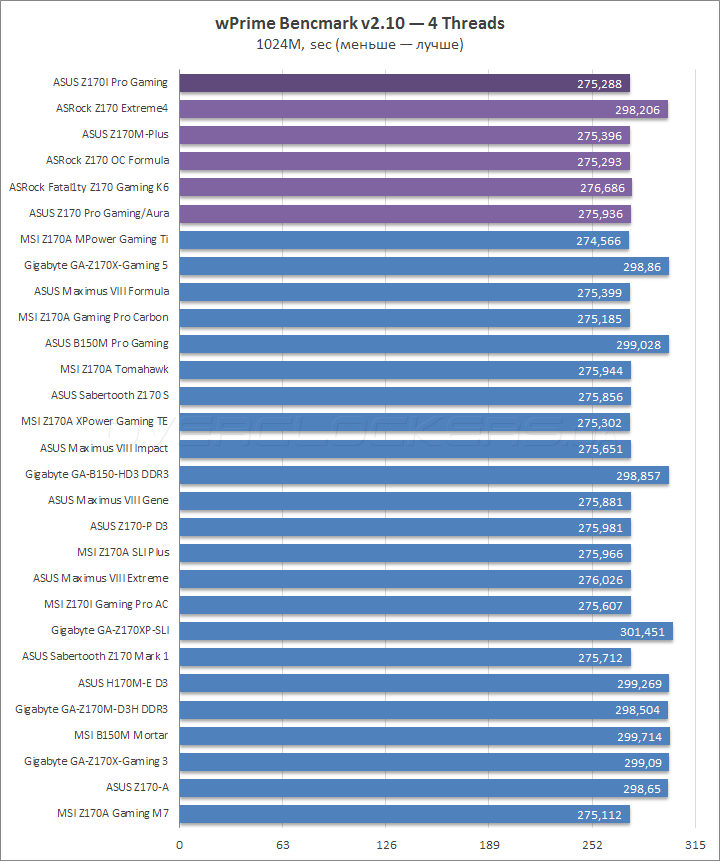

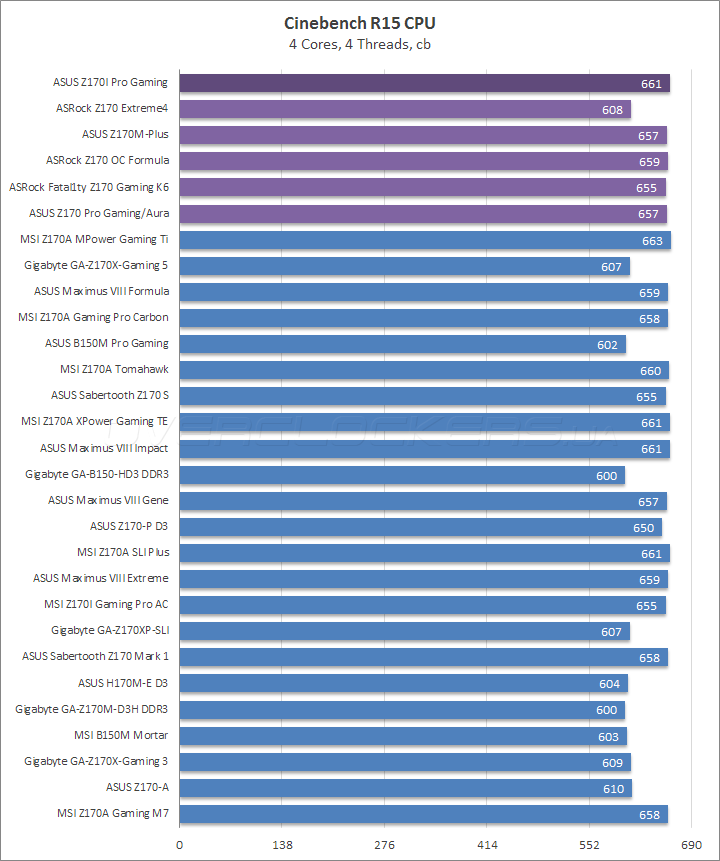

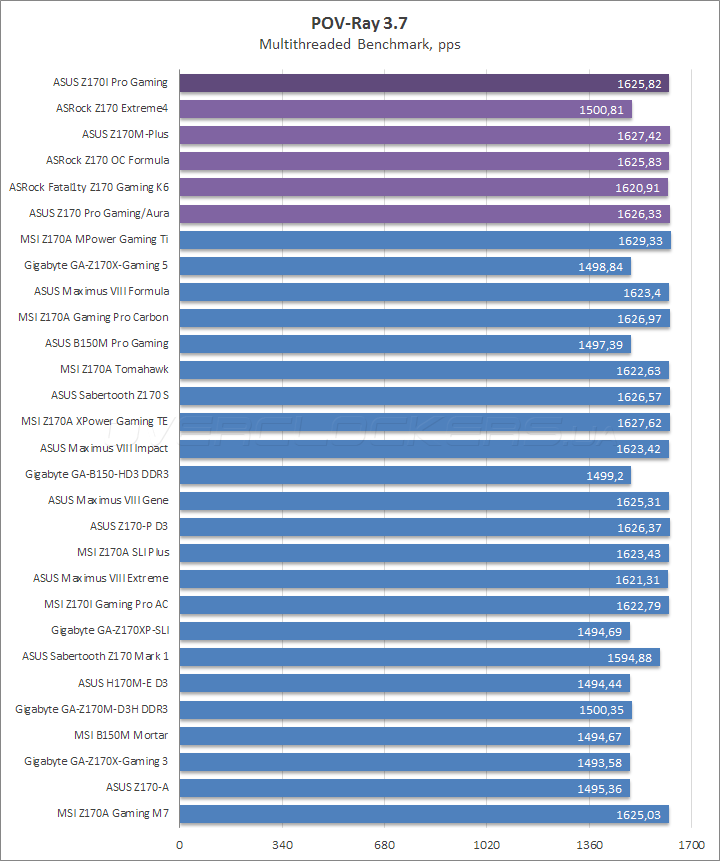

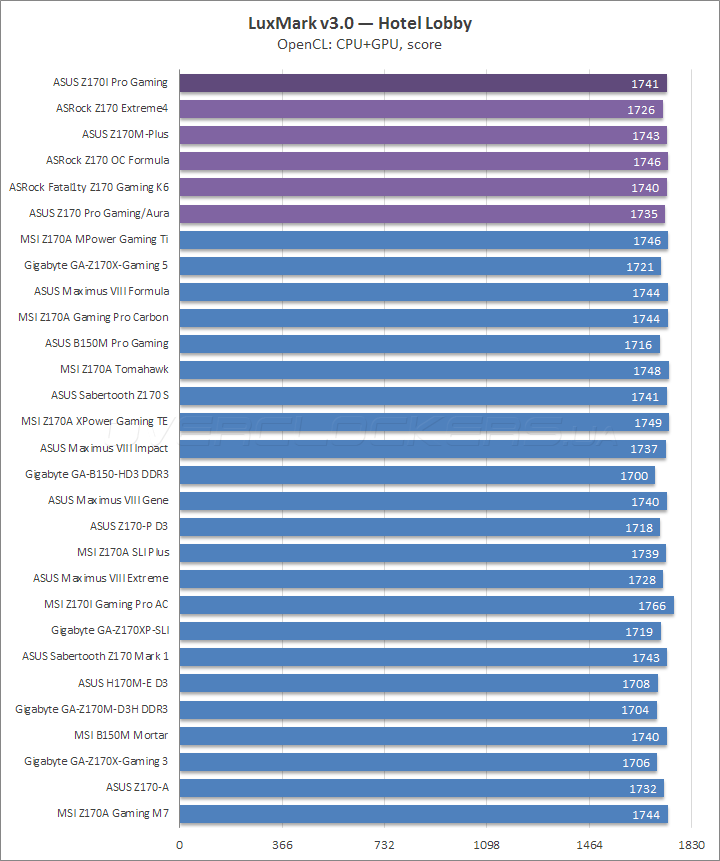

В более сложных сценариях система проявила себя как полнофункциональный стенд с должным уровнем производительности.

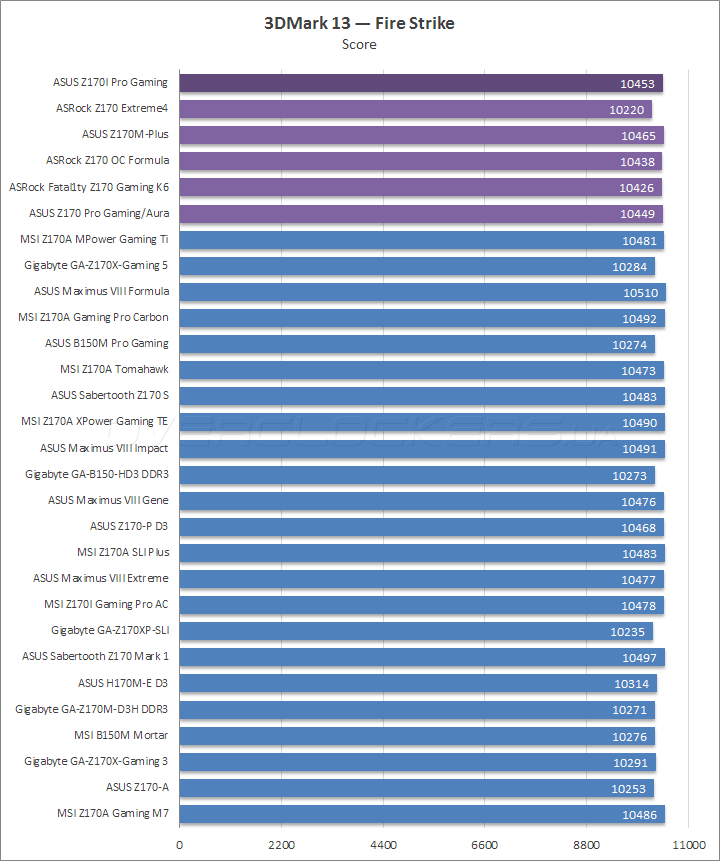

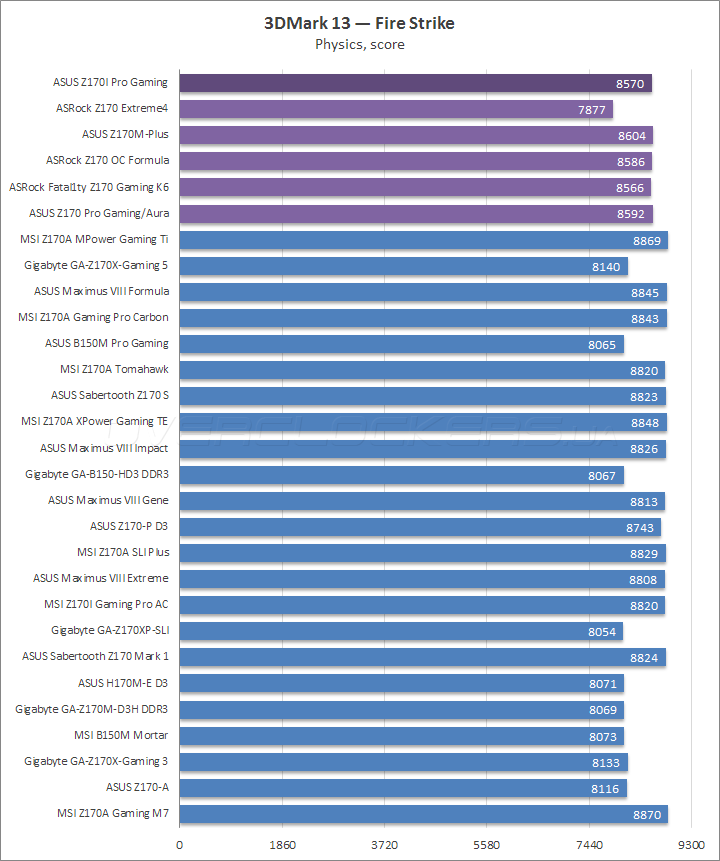

Не было проблем и в 3DMark.

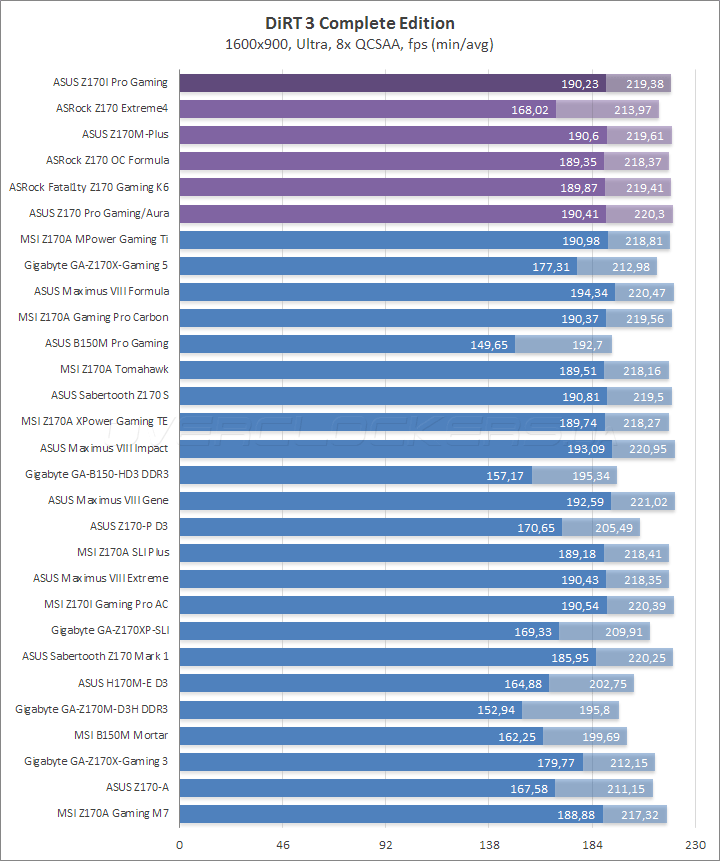

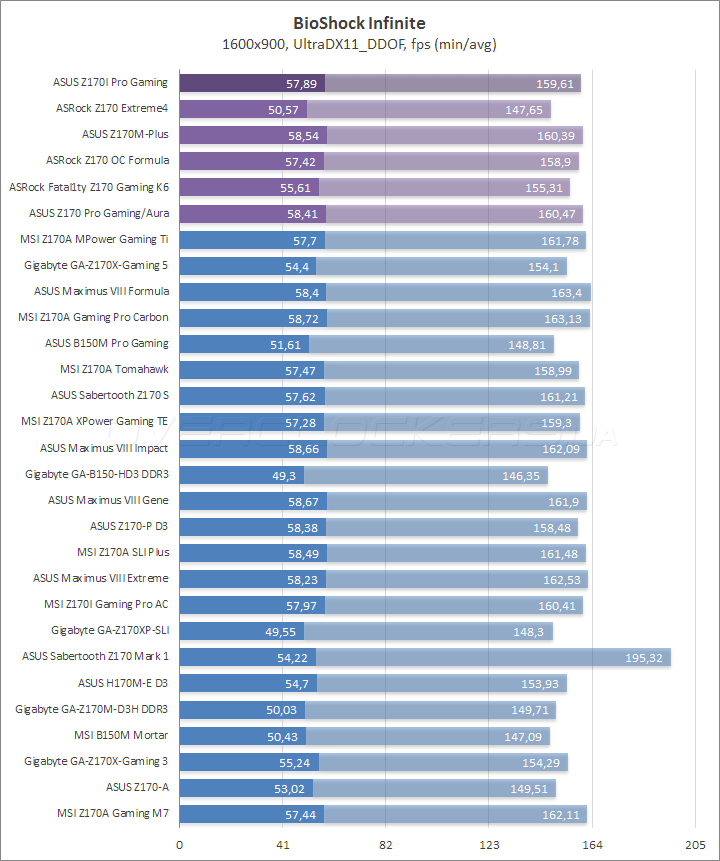

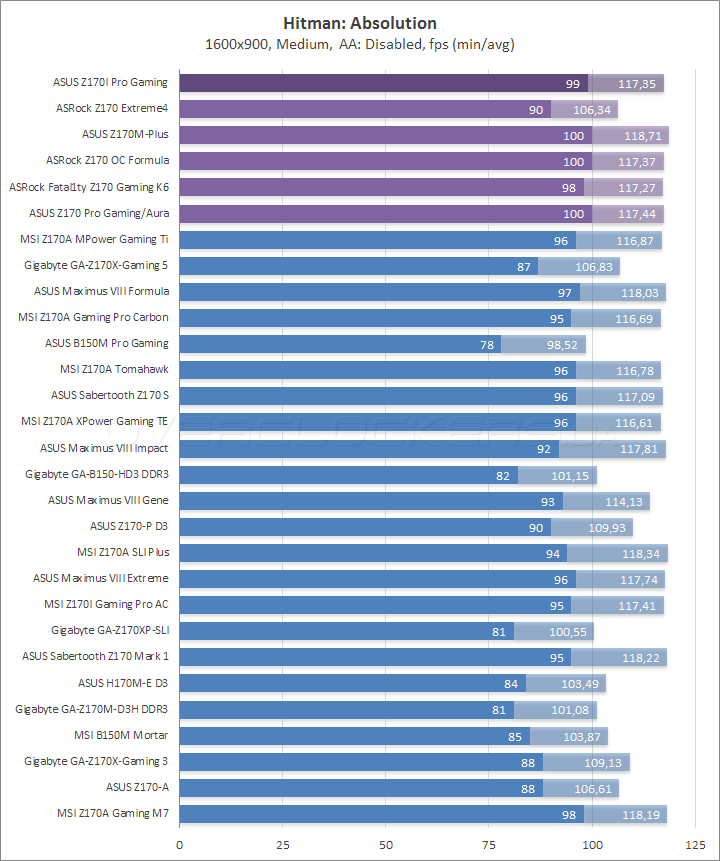

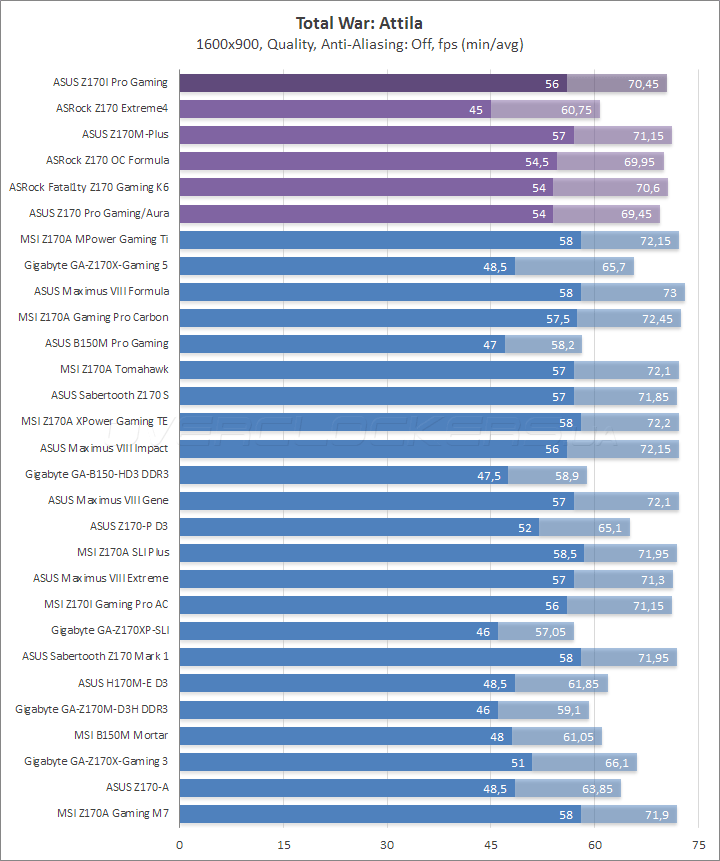

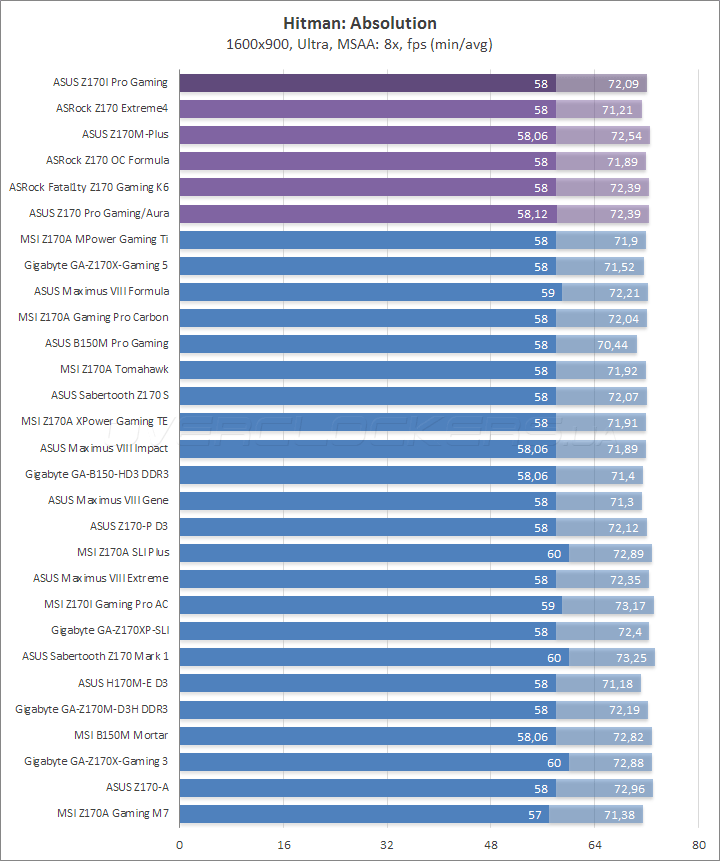

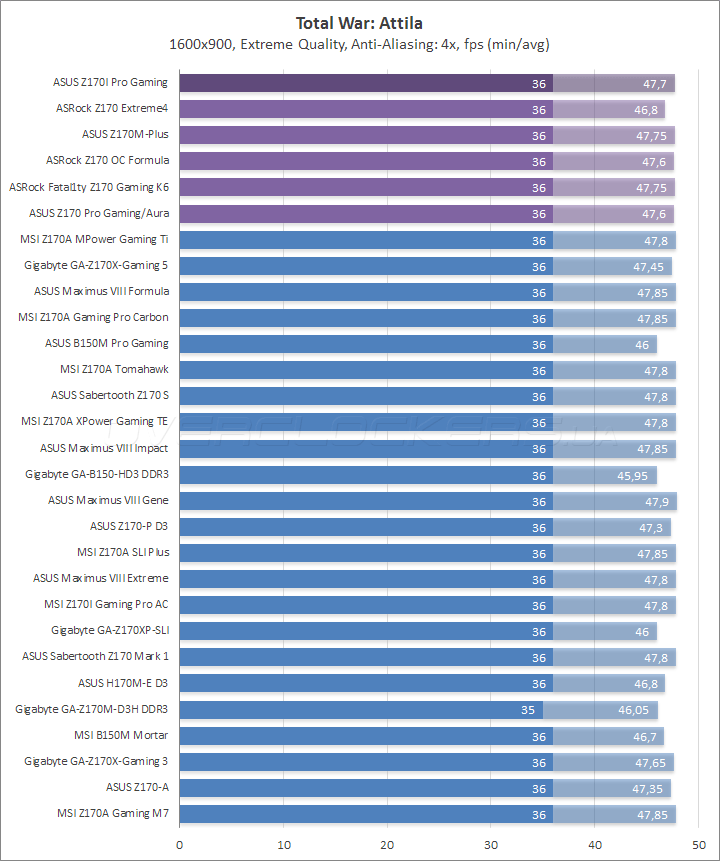

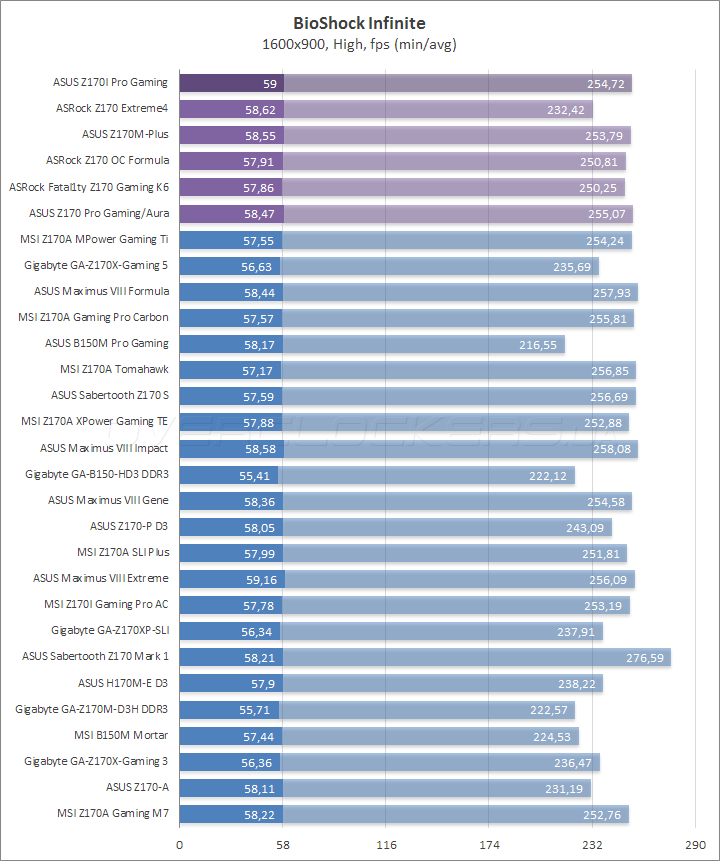

Для игр такая система подходит наилучшим образом.

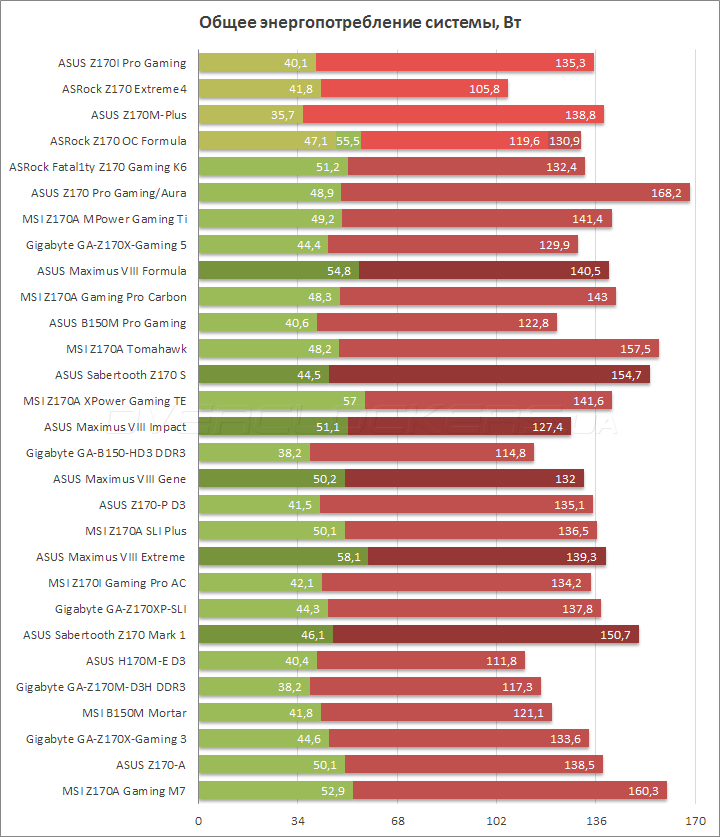

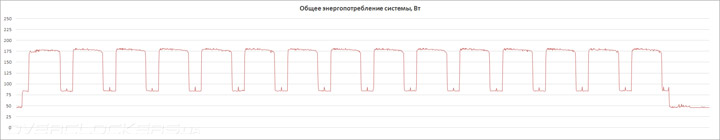

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Несмотря на скромные габариты, чемпионом по энергоэффективности изделие не становится. Потребление оказалось на одном уровне с обычными платами, не стоит забывать про наличие адаптера беспроводных сетей, который не отключался в момент проведения испытаний, хотя сетевое соединение было проводным. Кроме того, частота процессора была повышенной, как и ряд сопровождающих напряжений, которые, вполне возможно, могут быть ниже, если заняться настройкой системы собственными силами.

Вывод

Испытания выявили в испытуемой весьма нетривиальный продукт. Разгон процессора прошёл без проблем, температурный режим оказался отличным, также, при необходимости, повышается опорная частота, причём, до весьма приличных отметок. Однако наибольшие заслуги заключаются в особом подходе при работе с парой модулей оперативной памяти. Получилось разогнать наш комплект до невиданных до сих пор скоростей.

Наполнение UEFI мало в чём уступает габаритным продуктам. Есть всё необходимое и для разгона, и для остальных частей, в том числе, на месте механизмы по настройке системных охладителей, тут может быть использовано три вентилятора. Не было проблем с функционированием беспроводного адаптера, работая в среде Windows 10. Звуковая подсистема оформлена в лучших традициях полновесных плат, а также имеется бонусное ПО.

Видео:ASUS Z170-K - Бог разгонаСкачать

Возможно, кто-то обнаружит нехватку индикатора POST-кодов и, скажем, кнопки для сброса настроек, если оглянуться на цену продукта. Но я ни разу серьёзно не пожалел об их отсутствии. В ряде случаев поможет комплекс диагностических светодиодов Q-LED, а в самом затруднительном положении — переразгоне — плата позволит выполнить исправление настроек, инициировав загрузку с безопасными параметрами.

Я могу смело рекомендовать такую модель всем без исключения энтузиастам, сколько бы скептиков не собралось вокруг обсуждения её скромных габаритов. Наиболее весомый минус у Z170I Pro Gaming — небольшое число напряжений, доступное для мониторинга, однако процессорное там есть, а это главное. Для начинающих пользователей предусмотрительно заготовлен ряд механизмов, среди которых точно есть работоспособные, и не формально, а действительно разгоняющие как процессор, так и память.
