Ауди 100 система охлаждения 5 цилиндров схема

1 – теплообменник охлаждения масла автоматической трансмиссии;
2 – хомут;
3 – шланг подводящий радиатора;
4 – уплотнительное кольцо крышки
термостата;
5 – крышка термостата;
6 – термостат;
7 – корпус водяного насоса;
8 – прокладка;
9 – крышка водяного насоса;
10 – валик водяного насоса;
11 – шкив водяного насоса;
12 – кожух вентилятора;
13 – кожух радиатора;
14 – кронштейн;
15 – резиновая втулка;
16 – датчик включения вентилятора;
17 – уплотнительное кольцо датчика;
18 – электровентилятор;
19 – шланг отводящий радиатора;
20 – радиатор;
21 – верхняя резиновая втулка;

22 – верхний кожух радиатора;
23 – пароотводящий шланг;
24 – пробка
расширительного бачка;
25 – расширительный бачок;
26 – шланг от бачка к радиатору;
27 – уплотнительное кольцо водяного насоса;
28 – термовыключатель автоматической заслонки;
29 – патрубок рубашки охлаждения;
30 – датчик температуры охлаждающей жидкости;
31 – датчик включения вентилятора;
32 – прокладка;
33 – патрубок отбора жидкости в отопитель;
34 – трубка слива жидкости из отопителя;
35 – шланг отводящий теплообменника;
36 – шланг подводящий теплообменника

1 – кожух вентилятора;
2 – электровентилятор;
3 – расширительный бачок;
4 – пробка бачка;
5 – хомут;
6 – шланг от бачка к радиатору;
7 – радиатор;
8 – нижний кожух радиатора;
9 – верхний кожух радиатора;
10 – пароотводящий шланг;
11 – водяной насос;
12 – уплотнительное кольцо;
13 – шланг отводящий радиатора;

Система охлаждения полностью герметичная, состоит из радиатора, водяного насоса, термостата, расширительного бачка, соединяющих их шлангов и электровентилятора. Радиатор установлен перед двигателем на автомобилях с четырехцилиндровыми двигателями или сбоку. с пятицилиндровыми. Система работает следующим образом. Пока двигатель холодный, термостат закрыт и жидкость циркулирует по малому кругу, минуя радиатор. Когда температура жидкости достигает примерно 87° С, термостат начинает открываться, а жидкость. циркулировать по большому кругу через радиатор. Электровентилятор управляется датчиком выключения вентилятора, расположенным в нижней части радиатора. Вентилятор включается при температуре охлаждающей жидкости 93–98° С, а выключается при 88–93° С.

Читайте также: Тормозной цилиндр суппорта чертеж

Вместимость системы охлаждения (с отопителем) составляет:

Менять охлаждающую жидкость рекомендуется приблизительно через 2 года, а также при замене радиатора, двигателя, головки блока цилиндров и т.п.

Видео про «Система охлаждения» для Audi 100

Audi C4 — Система охлаждения, развоздушка проблемы
Не понятная хрень с системой охлаждения Audi 100
Как стравить воздух из системы охлаждения Ауди 80 . [ @ 2015 ]

Видео:как выгнать воздух из системы охлаждения ауди 100Скачать

Система охлаждения Ауди 100

Система охлаждения четырехцилиндрового двигателя

1 – теплообменник охлаждения масла автоматической трансмиссии;
2 – хомут;
3 – шланг подводящий радиатора;
4 – уплотнительное кольцо крышки
термостата;
5 – крышка термостата;
6 – термостат;
7 – корпус водяного насоса;
8 – прокладка;
9 – крышка водяного насоса;
10 – валик водяного насоса;
11 – шкив водяного насоса;
12 – кожух вентилятора;
13 – кожух радиатора;
14 – кронштейн;
15 – резиновая втулка;
16 – датчик включения вентилятора;
17 – уплотнительное кольцо датчика;
18 – электровентилятор;

19 – шланг отводящий радиатора;
20 – радиатор;
21 – верхняя резиновая втулка;
22 – верхний кожух радиатора;
23 – пароотводящий шланг;
24 – пробка
расширительного бачка;
25 – расширительный бачок;
26 – шланг от бачка к радиатору;
27 – уплотнительное кольцо водяного насоса;
28 – термовыключатель автоматической заслонки;
29 – патрубок рубашки охлаждения;
30 – датчик температуры охлаждающей жидкости;
31 – датчик включения вентилятора;
32 – прокладка;
33 – патрубок отбора жидкости в отопитель;
34 – трубка слива жидкости из отопителя;
35 – шланг отводящий теплообменника;
36 – шланг подводящий теплообменника

Система охлаждения пятицилиндрового двигателя

Система охлаждения полностью герметичная, состоит из радиатора, водяного насоса, термостата, расширительного бачка, соединяющих их шлангов и электровентилятора. Радиатор установлен перед двигателем на автомобилях с четырехцилиндровыми двигателями или сбоку с пятицилиндровыми.

Система работает следующим образом. Пока двигатель холодный, термостат закрыт и жидкость циркулирует по малому кругу, минуя радиатор. Когда температура жидкости достигает примерно 87° С, термостат начинает открываться, а жидкость. циркулировать по большому кругу через радиатор. Электровентилятор управляется датчиком выключения вентилятора, расположенным в нижней части радиатора. Вентилятор включается при температуре охлаждающей жидкости 93–98° С, а выключается при 88–93° С.

Вместимость системы охлаждения (с отопителем) составляет:

Читайте также: Объем измерительного цилиндра равен 100 мл

Менять охлаждающую жидкость рекомендуется приблизительно через 2 года, а также при замене радиатора, двигателя, головки блока цилиндров и т.п.

Видео:система охлажденияСкачать

Как осуществляется охлаждение
Audi 100 C4. Силовой агрегат. Система охлаждения

Через автомобиль постоянно прокачивается 7 (4-цилиндровый), 8 (5 -цилиндровый) и 11 (6-цилиндровый) литров охлаждающей жидкости. Это осуществляется при помощи водяного насоса, который приводится в действие клиновым ремнем или зубчатым ремнем.

Путь, по которому протекает охлаждающая жидкость, зависит от ее температуры.

При еще не прогретом двигателе охлаждающая жидкость протекает по малому контуру, который проходит через двигатель и через теплообменник. Впускной коллектор и стартовая автоматика (устройство обогащающее смеси при запуске) дополнительно включены в малый контур охлаждающей жидкости

При температуре выше 85-87°С термостат открывает «большой контур», который включает в себя радиатор. Если температура охлаждающей жидкости продолжает расти и достигает величины 93°С, измеренной в самом радиаторе, включается вентилятор радиатора и помогает охлаждению.

Видео:Система охлаждения двигателя автомобиля. Общее устройство. 3D анимация.Скачать

Элементы системы охлаждения 5-ти цилиндрового двигателя

Вентилятор, радиатор
1 радиатор
2 Направляющая
3 Нижний кожух

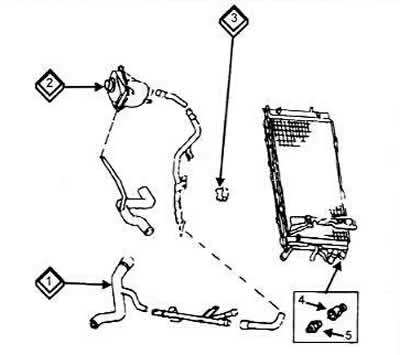

Трубопроводы, элементы контроля
1 Водяной насос (основной)
2 Трубопровод
3 Пробка
4 Соединительный шланг
5 Водяной насос дополнительный
6 Расширительный бачок
7 Крышка
8 Датчик температуры

Видео:Датчик температуры Ауди 80 100 2.3 2.0, как проверить, отличие 4-х от 3-х контактногоСкачать

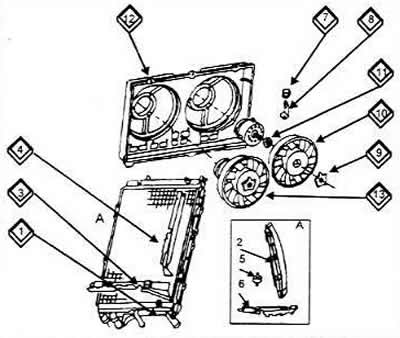

Элементы системы охлаждения 6-ти цилиндрового двигателя
