Сидите за рулём, начало отсчёта от передних фар. Справа — 1,2,3. Слева — 4,5,6.

Если интересует только поршень в ВМТ, тогда можно чисто механически, можно сказать дедовским методом: выверните свечу первого цилиндра, свеча пусть подключена и соединена с корпусом двигателя, включите зажигание, проворачивайте коленвал, допустим за болт шкива колен/вала, как только проскочит искра на свече, значит поршень почти в ВМТ, можно вставить отвёртку в свечное отверстие и ещё немного прокрутить потихоньку — отвёртка в самой верхней точке и будет ВМТ. Ещё один способ: вставить затычку в свечное отверстие и крутить колен/вал в положении близкое ВМТ, затычку отстрельнет компрессия.

Содержание

Общие сведения Audi A6 C5. Силовой агрегат. Двигатели
Последний надёжный V6 для Audi ?
Надежность двигателя Audi 2.4 V6
Течи масла
Дрожь на холостом ходу
Система ВКГ
Система зажигания
Прокладки клапанных крышек
Обратные клапаны
Датчики распредвалов
Гидрокомпенсаторы
Натяжители цепей и цепи ГРМ
Ремень ГРМ
Блок цилиндров и ЦПГ
📽️ Видео

Видео:Почему троит (трясет) двигатель: причины и поиск неисправности без сканераСкачать

Общие сведения
Audi A6 C5. Силовой агрегат. Двигатели

На автомобили AUDI А6 устанавливаются четырех-, шести- и восьмицилиндровые двигатели. На четырехцилидровых двигателях цилиндры расположены последовательно в ряд, а на шестицилиндровых двигателях цилиндры расположены в двух блоках по три цилиндра, под углом 90° друг к другу.

Поэтому эти двигатели также называют 6V. Охлаждение двигателей производится охлаждающей жидкостью. Двигатели располагаются в моторном отсеке вдоль оси автомобиля.

Блок цилиндров изготовлен из серого чугуна, а головка блока цилиндров из алюминиевого сплава и болтами крепится к блоку цилиндров. Только блок цилиндров двигателя 125 л.с. изготовлен из алюминиевого сплава. К нижней части блока цилиндров двигателя крепится масляный поддон, в который стекает масло, необходимое для смазки и охлаждения двигателя.

В бензиновых двигателях и дизельном двигателе 2,5-I-TDI используется схема поперечного потока, при которой воздух поступает в цилиндры двигателя с одной стороны двигателя, а отработавшие газы выпускаются с другой стороны двигателя. При такой конструкции двигателя значительно улучшается заполнение цилиндров и более эффективный газообмен, так что энергия топливовоздушной смеси используется наиболее эффективно.

Двигатель 1,8-I. На каждом цилиндре двигателя установлено по три впускных и два выпускных клапана. Привод клапанов осуществляется двумя распределительными валами. Один распределительный вал управляет впускными клапанами, а другой распределительный вал — выпускными. Привод распределительного вала, управляющего выпускными клапанами, осуществляется зубчатым ремнем от шкива коленчатого вала. Привод распределительного вала, управляющего впускными клапанами, осуществляется цепью от распределительного вала, управляющего выпускными клапанами.

Дизельный двигатель 1,9-I-TDI. Распределительный вал установленный в головке блока цилиндров приводится в действие зубчатым ремнем от шкива коленчатого вала. Для подачи топлива в цилиндры двигателя используется топливный насос высокого давления, прикрепленный фланцем сбоку блока цилиндров и приводимый в действие зубчатым ремнем.

Дизельный двигатель 2,5-I-TDI. Это двигатель разработанный AUDI и впервые установленный на автомобиль А6. На каждом цилиндре двигателя установлено по два впускных и два выпускных клапана. На каждой секции блока цилиндров установлено по два распределительных вала. Распределительный вал, управляющий впускными клапанами приводится в действие зубчатым ремнем от шкива коленчатого вала. Распределительный вал, управляющий выпускными клапанами, приводится в действие шестеренчатым зацеплением от распределительного вала, управляющего впускными клапанами. Топливный насос приводится в действие отдельным зубчатым ремнем.

Двигатели 2,4- и 2,8-I. На бензиновом двигателе V6, также как и двигателе 1,8-I на каждом цилиндре установлено по три впускных и два выпускных клапана. На каждой секции блока цилиндров установлено по два распределительных вала. Распределительный вал, управляющий выпускными клапанами, приводится в действие зубчатым ремнем от шкива коленчатого вала. Распределительный вал, управляющий впускными клапанами, приводится в действие цепью от распределительного вала, управляющего выпускными клапанами.

Читайте также: Chery a13 цилиндр тормозной задний

Все двигатели. Впускные и выпускные клапана управляются распределительным валом через гидравлические толкатели. Регулировка клапанных зазоров производится автоматически с использованием гидравлических толкателей и не требуется ручная регулировка.

Для подачи масла к трущимся поверхностям двигателя используется масляный насос, который расположен в масляном поддоне. На бензиновом двигателе V6 масляный насос закреплен на передней стороне блока цилиндров. На двигателе V6 TDI цепь привода масляного насоса также осуществляет привод балансировочного вала, который уменьшает нежелательные вибрации двигателя.

Водяной насос на двигателях 150 л.с. крепится сбоку блока цилиндров двигателя. Привод водяного насоса осуществляется отдельным ремнем. Также широкий поликлиновой ремень приводит в действие генератор, насос усилителя рулевого управления и, при наличии, компрессор кондиционера. На двигателях 125 л.с. и V6 водяной насос расположен в передней части двигателя и приводится в действие зубчатым ремнем. Имейте в виду, что система охлаждения двигателя должна быть заполнена круглый год смесью антифриза и воды с низким содержанием извести.

Приготовление и воспламенение в цилиндрах двигателя топливовоздушной смеси осуществляется системой управления двигателя, которая не требует регулировок. Угол опережения зажигания и обороты холостого хода регулируются системой управления двигателем.

Внимание. Вентилятор с электрическим приводом может включаться, и после выключения зажигания. Поэтому при проведении работ на горячем двигателе, на время проведения работ, необходимо отсоединить электрический разъем от двигателя вентилятора.

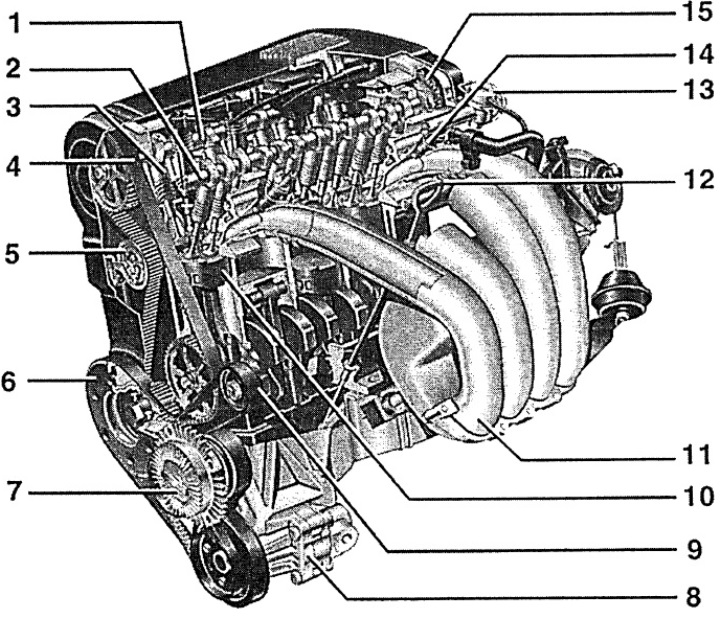

Рис. 2.1. Двигатель 1,8-I
1 — распределительный вал, управляющий выпускными клапанами,
2 — распределительный вал, управляющий впускными клапанами,
3 — гидравлический толкатель,
4 — зубчатый ремень,
5 — ролик механизма натяжения зубчатого ремня.
Ролик механизма натяжения с пневматической амортизацией.
6 — гаситель колебаний,
7 — ступица виско-муфты,
8 — насос усилителя рулевого управления,
9 — шкив генератора,
10 — поршень,
11 — всасывающий трубопровод,
С клапаном переключения длины трубопровода.
12 — щуп для измерения уровня масла,
13 — регулятор давления топлива,
14- топливная форсунка,
15 — цепь.
С гидравлическим натяжителем и механизмом относительного поворота распределительных валов.

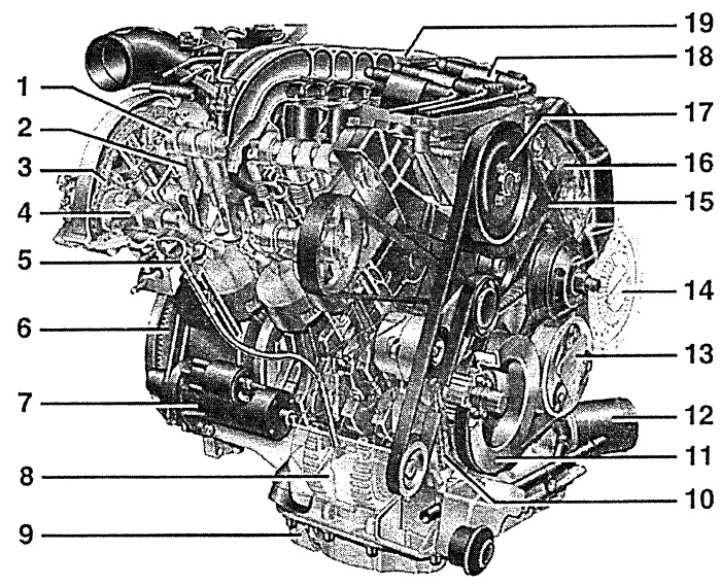

Рис. 2.2. Бензиновый двигатель V6 2,4-I/ 2,8-I
1 — распределительный вал, управляющий впускными клапанами,
2 — гидравлический толкатель,
3 — цепь,
С гидравлическим натяжителем и механизмом относительного поворота распределительных валов.
4 — распределительный вал, управляющий выпускными клапанами,
5 — щуп для измерения уровня масла,
6 — маховик,
7 — стартер,
8 — генератор,
9 — масляный поддон,
10- цепь привода масляного насоса,
11 — демпфер (гаситель колебании),
12 — масляный фильтр,
13 — шкив компрессора кондиционера,
14 — вентилятор радиатора с виско-муфтой,
15 — поликлиновой ремень,
16 — зубчатый ремень,
17 — шкив насоса усилителя рулевого управления,
18 — катушка зажигания,
19 — всасывающий трубопровод,
С клапаном переключения длины трубопровода.

Рис. 2.3. Дизельный двигатель 1,9 TDI
1 — форсунка,
2 — распределительный вал,
3 — пробка маслоналивной горловины,
4 — зубчатый ремень,
5 — шкив топливного насоса,
6 — поршень,
7 — поликлиновой ремень,
8 — коленчатый вал,
9 — насос усилителя рулевого управления,
10 — радиатор,
11 — масляный насос,
12 — масляный фильтр,
13 — щуп для измерения уровня масла/

Видео:🌶️ Один из 30 клапанов оказался лишним! Что случилось с надёжным 2.4 V6 для Audi А6?Скачать

Последний надёжный V6 для Audi ?

Продолжим рассказывать вам об атмосферных V6 для автомобилей Audi (и не только). Мы уже показали вам первый 2,6-литровый V6 для автомобилей из Ингольштадта. Теперь настала пора второго поколения двигателей V6.

Итак, инженеры Audi положительно оценили свой опыт V-образными моторами и быстро свернули производство двигателей первой серии. Наверное, их смущали одновальные ГБЦ, поэтому они быстро взялись за разработку новых моторов, у которых будет уже по 5 клапанов на цилиндр.

Положительный опыт с такими двигателями у них тоже имелся: первый рядный мотор с 5-ю клапанами на цилиндр они обкатали еще в 1986 году. А первая рядная серийная 20-клапанная «четвёрка» появилась на Audi A4 (B5) в 1995 году, за ней последовали и турбомоторы, на которые у нас есть обзоры.

B том же 1995 году на первой Audi A8 (D2) и уже устаревшей Audi A6 (C4) был представлен 2,8-литровый V6. Да, с пятью клапанами на цилиндр. Итого 30 клапанов на мотор. Поздние версии этого V6 существовали до 2008 года под капотом Skoda Superb.

Его уменьшенная до 2,4 литров версия (AGA) дебютировала весной 1997 года на Audi A6 (C5). Этот V6 устанавливали только на Audi A4 и A6 до 2006 года.

Сегодня мы будем разбирать одну из первых версий 30-клапанного двигателя 2.4 V6. Она имеет обозначение ALF, всего существует 7 модификаций этого мотора.

На нашем YouTube-канале вы можете посмотреть разборку двигателя 2.4 V6 (ALF), снятого с Audi A6 (C5) 1998 года выпуска.

Читайте также: Заглушка блока цилиндров камаз под шестигранник

Блок цилиндров этого двигателя чугунный, в приводе ГРМ используется зубчатый ремень. Ремень приводит только распредвалы выпускных клапанов. Впускные распредвалы соединены с ними роликовыми цепями, оснащенными отдельными гидронатяжителями.

Кстати, на базе атмосферных V6 объемом 2.4 и 2.8 литра были созданы легендарные битурбированные моторы объемом 2.7 литра мощностью 230 и 265 л.с. Также эти двигатели имеют родственные связи с первыми турбодизельными V6 для Audi.

Видео:Нумерация цилиндров, как определить где какой номер цилиндра?/how to determine cylinder number?Скачать

Надежность двигателя Audi 2.4 V6

Несмотря на то, что по сравнению с моторами предыдущего поколения в этих двигателях количество клапанов увеличилось в 2,5 раза, это не повиляло на их надёжность. При условии замены масла каждые 10 000 км и использовании качественной смазки с правильным допуском эти двигатели V6 служат очень долго без существенных проблем. Экономия на смазке уже 200 000 км приводила к лишним расходам на обслуживание.

Эти двигатели не склонны расходовать масло. Можно сказать, что доливка 1 литра масла между заменами – это норма. Этот масляный аппетит можно убрать заменой маслосъемных колпачков. Если двигатель употребляет больше, то это следствие экономии на масляном сервисе. Решение одно – ремонт с заменой поршневых колец и всех сопутствующих изношенных компонентов. В принципе, механически эти V6 второго поколения очень надёжны. А вот V6 третьего поколения с цепным приводом ГРМ – просто разочарование.

Течи масла

С возрастом на этих моторах V6 появляются течи масла по различным уплотнениям. Мы подробно расскажем, где и почему течёт.

Сейчас отметим, что с годами эксплуатации могут появиться запотевания по прокладке масляного поддона и даже по передней крышке блока цилиндров. В обоих случаях течи устраняются заменой соответствующих прокладок.

Дрожь на холостом ходу

Многие двигатели V6 со временем начинают неровно работать на холостом ходу. При этом стандартными методами эта дрожь не лечится. Т.е. подсосы воздуха отсутствуют, система зажигания исправна, датчики детонации в норме, а ремень ГРМ установлен правильно и катализаторы исправны.

В ряде случаев причиной неровной работы может быть изношенный двухмассовый маховик.

Система ВКГ

Ранние V6 второго поколения имеют плохо продуманную систему ВКГ с эжекционным насосом и крохотным обратным клапаном. Она работает неэффективно, из-за чего дроссельная заслонка быстро загрязняется парами масла. В результате двигатель неровно работает, а зимой дроссель вообще может замёрзнуть. А когда трубки и эжекционный насос закупорятся, давление в картере начнёт выдавливать масло через слабые уплотнения. Это прежде всего прокладки клапанных крышек, прокладка пробки маслозаливной горловины

Во время работы двигателя при нормальной проходимости системы ВКГ под клапанной крышкой есть разряжение, также разряжение должно присутствовать в отсоединённой трубке маслоотделителя на правой крышке.

С возрастом многочисленные компоненты ВКГ растрескиваются, возникают подсосы воздуха, а система вентиляции работает еще хуже. Вообще, стоит раз в 5-10 лет поменять все трубочки и другие компоненты этой системы, почистить маслоотделители, а также поменять трубочки в развале блока, чтобы избавиться от многих мелких неприятностей. Кроме того, на дорестайлинговые V6 можно установить обновлённую систему ВКГ.

На рестайлинговых двигателях V6 в системе ВКГ отсутствует сомнительный эфекционных насос и в целом система уже более продуманна. В ней используется привычный мембранный «клапан-грибок» в котором иногда нужно разобраться с трещиной резиновой мембраны.

Система зажигания

Как и на моторах первого поколения, на 2.4-литровом V6 используется модульная сдвоенная катушка зажигания. Оригинальная катушка зажигания дорогая, поэтому для продления ей жизни стоит менять свечи зажигания каждые 50 000 км и не допускать износа высоковольтных проводов. Как правило, из-за износа свечей зажигания и проводов к ним двигатель дёргается при разгоне, хуже тянет, «стреляет» в глушитель, следом появляются ошибки по пропускам зажигания.

Выбрать и купить катушку зажигания для двигателя Audi, вы можете в нашем каталоге контрактных запчастей.

Прокладки клапанных крышек

Легкосплавные клапанные крышки, установленные на резиновые прокладки, которые уплотняют их по периметру и уплотняют колодца свечей зажигания. Независимо от качества масла и частоты его замены прокладки крышек еле-еле отхаживают 100 000 км, после чего дают течь. Двигатель покрывается подтеканиями масла, колодцы свечей заполняются маслом. Прокладки стоят недорого, но замена обоих занимает несколько часов.

Выбрать и купить клапанную крышку для двигателя Audi, вы можете в нашем каталоге контрактных запчастей.

Обратные клапаны

В развале блока цилиндров находится отдельный маслоотделитель системы вентиляции картера. Под его верхней крышкой прямо в блок цилиндров вкручены два обратных клапана (059103175F). Со временем они засоряются подгоревшим маслом и остаются открытыми после остановки двигателя.

Читайте также: 3d max моделирование человека цилиндр

Из-за из масляных каналов в верхней части двигателя, из обоих ГБЦ, стекает масло. После запуска двигателя, пока не возрастёт давление масла, стучат гидрокомпенсаторы и цепи. То есть, при замене натяжителей цепей и вообще при любой удобной возможности стоит заменить эти клапаны. Правда, их стоимость неприятно удивляет: по $40 за штуку.

Датчики распредвалов

Положение впускных распредвалов отслеживают датчики на эффекте Холла. У них вполне приличный ресурс. При неисправности по ним фиксируются ошибки, если датчик полностью вышел из строя, то мотор не заведётся. Левый датчик в системе обозначается как G40, правый – G163.

Гидрокомпенсаторы

Из-за некачественного или неподходящего моторного масла на этих атмосферных V6 к пробегу в 200 000 км начинали стучать гидрокомпенсаторы. В первую очередь они цокают на холодном моторе. В этом случае было необходимо менять все гидрокомпенсаторы. Их средняя стоимость – $8, оригинал вдвое дороже. Умножьте на 30 – получится нескромная сумма, и это только за запчасти.

Да, есть решение с разборкой и чисткой гидрокомпенсаторов. Дешёво, бюджетно, но надолго ли?

Если гидрокомпенсаторы будут стучать слишком долго до замены, либо серьезно заклинят, то соответствующие кулачки распредвалов могут разбить их. Но и сами кулачки пострадают. А это повлечёт за собой замену распредвала. А если удары по толкателю приведут к рассухариванию клапана, то он полетит навстречу к своему поршню.

Видео:Говорю почему не работает один цилиндр двигателяСкачать

Натяжители цепей и цепи ГРМ

Гидравлические натяжители межраспредвальных цепей по совместительству являются механизмами изменения фаз газораспределения. В правой ГБЦ (цилиндры 1-2-3) натяжитель и цепь установлены сзади, в левой ГБЦ (цилиндры 4-5-6) – спереди. Гидронатяжители преждевременно выходят из строя из-за некачественного масла. Признак износа – грохот межраспредвальных цепей. При пробеге гораздо больше 200 000 км могут обломаться башмаки гидронатяжителей, что также сопровождается грохотом цепей, неровной работой двигателя. Также мотор может не запуститься, а цепи могут перескочить.

При сбоях в работе одного из гидронатяжителей фиксируются конкретные ошибки, также ошибки по смесеобразованию, и в целом двигатель хуже едет и расходует больше топлива.

Оригинальные натяжители очень дорогие – около $530 за штуку, но есть много предложений по неоригиналу в 5 раз дешевле.

Также с интервалом в 200 000 км может появиться течь из-под натяжителей цепей. Она устраняется установкой новых прокладок и полукруглых заглушек.

Сами цепи ГРМ служат отлично, более 250 000 км. Их замену удобно приурочить к очередной замене ремня ГРМ. Важно замену производить по инструкции и у хорошего специалиста, т.к. при выставлении распредвалов в случае замены цепей есть важные особенности.

Выбрать и купить головку блока цилиндров (ГБЦ) для двигателя Audi, вы можете в нашем каталоге контрактных запчастей.

Ремень ГРМ

Ремень ГРМ на этом двигателе нужно менять каждые 128 000 км – это срок службы для оригинального ремня и роликов. Для замены ремня нужно переводить автомобиль в сервисный режим: снимать всё, что находится перед двигателем – от вентялятора до бампера и фар. Вместе с комплектом ремня настоятельно рекомендуют менять приводимую им помпу, т.к. ее заклинивание приводит к обрыву ремня и загибанию клапанов.

Замена ремня несложная, но по инструкции нужно пользоваться фиксатором шкивов распредвалов и с правильным моментом затягивать ролик-натяжитель и шкивы на валах.

В приводе ГРМ присутствует гидравлический демпфер. Он не входит в комплект ремня ГРМ. Эта деталь довольно часто выходит из строя, из-за чего натяжение ремня ослабевает, он будет бить в районе натяжного ролика, может перескочить на несколько зубьев, из-за чего двигатель будет хуже тянуть, увеличится расход. В худшем случае из-за неисправности этого демпфера ремень ГРМ порвётся или перескочит еще сильнее, что приведёт к гибели мотора. Оригинальный демпфер стоит около $160.

Видео:ПРОПУСКИ ЗАЖИГАНИЯ(ВОСПЛАМЕНЕНИЯ) Причины появления. 🔥🔥🔥Скачать

Блок цилиндров и ЦПГ

Чугунный блок цилиндров, цилиндропоршневая группа 2,4-литрового V6 нареканий не вызывают. Капитальный ремонт этого двигателя или замена блока – это результат некачественного обслуживания или использования контрафактных масел. Если этот двигатель начал расходовать более 0,5 литра масла на 1000 км, то придётся менять поршневые кольца.

По поводу шатунных вкладышей и ремонтных размеров можем сказать, что Audi не предусмтаривает ремонтных размеров вкладышей. Но в продаже есть ремонтные коренные вкладыши двух размеров и шатунные одного размера. Т.е. в целом восстановление коленвала в ремонтный размер возможно.
