Датчик утечки газа с клапаном отсекателем: устройство, классификация + как правильно выбрать и установить

Даже самая осторожная и бережная эксплуатация газа может привести к аварии. Его утечка – серьезная проблема, узнать о которой жизненно необходимо до того, как концентрация газа в помещении достигнет критической отметки.

Хороший датчик утечки газа с клапаном отсекателем – практически незаменимый прибор, который может предотвратить трагедию. Подобное устройство не просто сигнализирует об аварийной ситуации, но и предотвращает ее развитие, перекрывая подачу топлива. После его монтажа каждый владелец жилья будет чувствовать себя увереннее и спокойнее.

В этом материале мы расскажем об устройстве датчика с запорным клапаном, рассмотрим строение и принцип работы, дадим практические советы по выбору и установке.

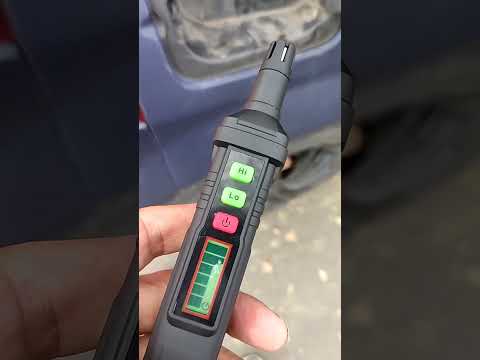

Видео:Система от утечки газа GasControlСкачать

Особенности и виды бытовых датчиков газа

По своей сути датчик утечки газа представляет собой небольшое, иногда мобильное устройство, которое реагирует на изменение состава воздуха в помещении. Специальный запорный элемент (клапан), дополняющие прибор, дает возможность вовремя останавливать подачу топлива, если его избыток обнаружен в воздухе.

Устройство для контроля протечки газа, снабженное запорным клапаном, может оповещать владельцев об утечке с помощью звуковых или световых сигналов. Некоторые модели могут работать в системе «Умный дом».

Наличие отсекателя делает работу газоанализатора предельно автономной: датчик без участия человека самостоятельно перекроет подачу газа, что особенно удобно, если владельцев жилья нет дома. Дополнительно современные устройства могут включить принудительную вентиляцию в помещении и передать сигнал о возникновении аварийной ситуации в соответствующие службы.

Само устройство состоит из основных функциональных узлов.

первичныйпреобразователь — датчик, который улавливает газ в окружающем воздухе и фиксирует его концентрацию;
измерительныймодуль — считывает информацию с первичного преобразователя и сравнивает ее с допустимыми номинальными величинами;
исполнительный узел — клапан, который непосредственно останавливает подачу голубого топлива;
элемент питания — сетевой блок, аккумулятор или гальванический элемент.

Датчик может реагировать на различные виды газов, благодаря чему детекторы можно классифицировать по типу поглощаемого топлива.

Приборы могут быть следующего типа:

анализаторы содержания природного газа;
детекторы углекислого газа;
датчики по выявлению угарного газа;
комбинированные устройства, реагирующие на разные газы.

Последний тип является более популярным, так как дает возможность в полной мере отслеживать безопасность состава воздуха.

Дополнительно современные приборы разделяют и по способу определения концентрации газа:

Каталитические газоанализаторы (или термокаталитические) – у них поверхность чувствительного элемента покрыта слоем катализатора (диоксидом олова, платины, палладия). Газ, концентрация которого повышается при утечке, окисляется кислородом воздуха, что вызывает нагрев. Что, в свою очередь, является сигналом для срабатывания датчика.
Полупроводниковые детекторы срабатывают при резком понижении сопротивления чувствительного элемента, выполненного на основе оксида олова. Сопротивление снижается при повышении концентрации СО, который доокисляется. Для обеспечения быстродействия сенсора в его конструкции предусмотрен нагреватель – резистивный слой из инертных материалов.
Электрохимические датчики с твердотельным или жидким электролитом – у первых используется твердый электролит связке с нагревателем, а у вторых в качестве чувствительного элемента выступает кислотный или щелочной раствор.
Инфракрасные датчики устанавливают текущую концентрацию топлива, анализируя среду, которая находится в пределах инфракрасного спектра.

По способу питания газоанализаторы бывают проводными и беспроводными. Первые работают от сети и зависимы от наличия электроэнергии. Датчики второго типа функционируют благодаря аккумулятору, являются более надежными благодаря своей автономности.

Оснащение прибора клапаном-отсекателем значительно расширяет функционал устройства и делает его эксплуатацию более рациональной. Ведь всего один вовремя сработавший запорный клапан может спасти десятки жизней. Поэтому на принципах работы этого узла стоит остановиться подробнее.

Видео:Сигнализатор газаСкачать

Устройство и принцип работы клапана

Наиболее популярными для бытового использования остаются электромагнитные отсекающие клапаны и отсекающие клапаны с управлением с помощью электроимпульса.

Запорный механизм электромагнитного клапана позволяет молниеносно блокировать подачу топлива при выявлении аварийной утечки. Узел монтируется на входе в газопровод. Как только датчик фиксирует предельную норму концентрации газа, механизм замыкает электрическую цепь, после чего клапан закрывается.

Газоанализаторы с клапанами, предназначенные для использования в доме/квартире, отсекающие газ благодаря работе электрического импульса, работают несколько иначе. Клапан находится в открытом положении благодаря механической защелке. Если датчик фиксирует утечку, короткий импульс тока передается на катушку электромагнита, после чего защелка срабатывает, а сам клапан переходит в закрытое положение.

Клапаны подобного типа условно разделяются на нормально открытые (NA) и нормально закрытые (NС). В устройстве первой разновидности не предусмотрена подача напряжения на катушку, отсечка газа происходит при срабатывании датчика. Во втором случае для открытия самого клапана необходима подача импульса, а отсечка газа клапаном происходит в момент исчезновения напряжения в катушке.

Читайте также: Катушка соленоидного клапана 220в danfoss

Клапаны NA больше подходят для эксплуатации в домашних условиях, так как даже неожиданное отключение электроэнергии не приведет к перекрытию газа. Дополнительно газоанализаторы с подобными клапанами считаются более экономичными: если для поддержания работы NС отсекателя требуется постоянное поддержание напряжения в катушке, то для функционирования клапана типа NA в открытом состоянии подача электроэнергии не нужна.

Видео:(12+) Датчики утечки газа помогут избежать аварииСкачать

Тонкости выбора газового анализатора

Подбор и покупка газового анализатора с отсекающим клапаном требуют ответственного подхода. Не стоит экономить на датчике, ведь подобная техника должна служить годами. Поэтому поиск самого дешевого прибора не всегда оправдан.

Для бытовых условий пользователи чаще всего выбирают датчики, реагирующие на вытекание именно природного газа, который поступает в квартиры по магистрали либо находится в сжиженном состоянии в баллонах.

Кроме типа поглощаемого прибором типа газа пользователю стоит обратить внимание и на такие важные характеристики, присущие качественному анализатору:

предельное значение концентрации газа, при котором устройство сигнализирует об аварии;
способность анализировать содержание газа в объемной и массовой доле в воздухе;
возможность фиксирования текущего состояния воздуха в нескольких точках помещения;
автономность работы и ее время;
возможность отслеживания повышения концентрации различных видов газа.

Не менее важную роль играет репутация производителя и отзывы реальных пользователей. Подробные обзоры газоанализаторов помогут подобрать оптимальную модель для конкретных условий.

Гарантийное обслуживание – такая же важная составляющая сервиса. Стоит уделить внимание и стоимости запасных комплектующих, их доступности в магазинах.

Так как датчик утечки газа практически всегда находится на виду, большое значение имеет и его внешний вид. Кроме эстетической составляющей стоит учитывать такие характеристики корпуса, как влаго- и пылезащита.

Приемлемый клапан-остекатель выбирается по своим ключевым характеристикам:

типу клапана – NA. или NС.;
диаметру условного прохода;
виду питания;
порогу допустимого давления газа.

Вся необходимая информация о клапане указывается в его паспорте и на ярлыке.

Как указано выше, нормально открытые клапаны являются более эргономичными в эксплуатации. Однако при сопряжении с датчиком, который при включении автоматически будет проверять собственные выходы, посылая импульс, может возникнуть незапланированное перекрытие топлива без возникновения утечки. Поэтому перед покупкой газоанализатора необходимо изучить последовательность его работы.

Видео:Системы автономного контроля загазованностиСкачать

Монтаж датчика утечки газа

Монтаж клапанаотсекателя может производить только сертифицированный специалист газовой службы. А в случае самовольной установки клапана на газовую трубу потребителю грозит штраф за вмешательство в систему газоснабжения.

А вот установку датчика, сигнализирующего об утечке газа, можно провести самостоятельно. Размещая устройство, необходимо опираться на рекомендации из паспорта к прибору. Этот документ содержит всю необходимую для подключения информацию, описывает схемы подсоединения дополнительных устройств.

Традиционно же прибор фиксируют на стене в месте, где наиболее вероятна утечка топлива. Это может быть зона у газовой колонки или котла, плиты, счетчика, в узлах креплений которого нередко могут образоваться негерметичные участки. При этом расстояние от датчика газового оборудования должно составлять не более 1,5 м.

Высота, на которой крепится датчик, зависит от типа анализируемого газа, так как различные виды топлива имеют свой вес и концентрируются в воздухе на различных уровнях. Также следует ориентироваться на рекомендации, приведенные в инструкции к конкретной модели газового анализатора. К примеру, для метана устанавливается расстояние монтажа в пределах 0,3-1 м от потолка.

Сенсор для пропана и других газов, которые тяжелее воздуха, крепитстся на высоте 0,3-1 м от пола. Для комбинированных устройств, измеряющих концентрацию метана и окиси углерода, подходящим будет место на уровне 0,3-0,5 м до потолка.

Категорически не рекомендуется устанавливать датчик в следующих местах:

возле окна или отверстия вентиляционной системы;
вблизи духовки или газовых горелок (расстояние до 1 м);
в зоне, подверженной скоплению пыли, гари, жира или пепла, продуцируемых в процессе готовки;
в помещениях, используемых для хранения лакокрасочных изделий, бензина, всевозможных растворителей.

Дополнительно о месте размещения датчика-сигнализатора можно узнать в проектной документации по газификации и других нормативных документах газовой службы.

Видео:Сигнализатор загазованности СГК СЗ-1Б. Как подключить. Почему отключается?Скачать

Выводы и полезное видео по теме

Пример того, как срабатывает датчик утечки газа и отсекается подача топлива, показан на видео ниже:

Монтаж надежного и качественного газоанализатора, дополненного отсекающим клапаном, может стать ключевым пунктом в предотвращении утечки газа. Ведь вовремя обнаруженное вытекание топлива не просто может снизить материальный ущерб в случае взрыва, но и спасти чью-то жизнь. Поэтому в реалиях состояния современной системы газоснабжения и при условии все чаще встречающихся неисправностей в самом газовом оборудовании пользователям привычного топлива стоит всерьез задуматься о своей безопасности.

Пользуетесь ли вы датчиком утечки газа? Если да, то поделитесь, пожалуйста, с нашими читателями своим опытом и впечатлениями от его использования, расскажите, довольны ли вы его работой, насколько часто бывают ложные срабатывания. Пишите свои рекомендации, добавляйте фото своего газоанализатора, задавайте интересующие вас вопросы – форма обратной связи расположена чуть ниже.

Читайте также: Клапан обратный пружинный муфтовый ду15 valtec

Видео:ДАТЧИК УТЕЧКИ ГАЗА+ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН!!!ПОДКЛЮЧЕНИЕ,РАБОТА.Скачать

Нужен ли вам датчик утечки газа?

В начале января 2019 года в интернете на разных ресурсах начали появляться статьи о том, что в квартирах оснащённых газовым оборудованием — нужно устанавливать датчик утечки газа. Связано это с тем, что особенно в зимний период времени в России участились случаи утечки бытового газа и других ЧП, связанных с этим вопросом.

И действительно более 40 жертв взрывов бытового газа в жилых домах в России произошло всего за две недели. Поэтому в правительстве решили, что с системой газоснабжения нужно что-то делать. Поэтому с начала года обсуждается вопрос, что нужно в обязательном порядке устанавливать датчики газа и даже выпустили соответствующий законопроект.

Как сказано в этом законопроекте, основными причинами взрывов бытового газа связаны с ненадлежащим содержанием газового оборудования, его несвоевременной заменой или ремонтом, а также человеческими факторами.

Для статистики хочется отметить, что в России насчитывается около 65,9 млн квартир и более чем в 44 млн квартир используется бытовой газ. При этом проведение проверок оборудования полностью проблему не решает, потому что всегда есть та же самая халатность или другие человеческие факторы. Например, жители дома не хотят открывать дверь для проверки сотрудникам газовых служб, а позднее сами не замечая утечки включают газовые приборы. Таким образом происходят ЧП и другие аварии связанные с утечкой газа.

Пока не ясно как будет выглядеть в итоге этот законопроект, но скорее всего ничего бесплатного ожидать не стоит. Но обезопасить себя мы можем сами. Есть поговорка: «Предупреждён – значит вооружён!». На рынке существуют простые и недорогие приборы называемые бытовые датчики утечки газа или сигнализаторы газа.

О них сегодня и поговорим…

Что представляют собой сигнализаторы газа?

Бытовой сигнализатор газа представляет собой небольшой по размерам прибор, который работает от обычной розетки 220В и не требует дополнительной настройки. Никаких дополнительных элементов питания у него нет, только вилка для того, чтобы подключить его в розетку. Устанавливаются такие датчики в непосредственной близости от газовой плиты или от другого газового оборудования (газовая колонка, газовый баллон или приходящая газовая труба).

Самые простые приборы этого типа носят сугубо сигнализирующую функцию. Существуют они чтобы вовремя предупредить о возможной утечке газа в квартире. Этот небольшой прибор сможет вовремя предупредить вас о грозящей опасности взрыва, прежде чем вы зажжете спичку или нажмёте на кнопку электроподжига.

Сразу хочется отметить, что приборы, рассматриваемые в этой статье, не являются датчиками дыма (противопожарными датчиками) и также не являются датчиками так называемого, угарного газа. Здесь будут рассматриваться только датчики, улавливающие концентрацию сжиженного (обычно используются в загородных домах и поставляются в баллонах) и природного газа (газ поставляется по трубопроводу непосредственно в квартиру), то есть те виды газа, которые встречаются в быту.

В магазине умной техники 2Emarket (https://2emarket.ru) есть две модели бытовых датчиков утечки газа с сигнализацией. К нам на обзор попали обе эти модели и каждая со своими особенностями.

Давайте рассмотрим их поближе.

Датчик утечки газа LH-86

Технические характеристики:

Рабочая температура: -10 + 40 (℃)

Площадь помещения: 10 кв. м.

Способ установки: настенный

Прибор поставляется в небольшой картонной коробке. Комплект поставки представляет собой: прибор, два шурупа для крепления на стену и инструкцию на английском языке (на сайте также есть перевод на русский язык в формате PDF). Скромно, но ничего больше и не нужно для эксплуатации этого устройства и кстати чтобы закрепить прибор на стене нужен только один шуруп (второй видимо запасной и идёт бонусом).

Сам датчик газа LH-86 представляет собой небольшой прибор в корпусе из белого пластика. Есть отверстия для воздуха (воздуховоды), через которые датчик анализирует состав воздуха и улавливает присутствие в нём газа. Также на корпусе есть отверстия для сигнализации с помощью высокочастотного динамика. На тыльной части прибора присутствует проушина для крепления на стену. В инструкции изображено, что размещать прибор следует на расстоянии от 1,5 до 5 метров от источника возможной утечки газа (газовой плиты или баллона).

Длина кабеля 1,5 метра позволяет установить прибор именно там, где это нужно, а не там, где приходиться т. к. розетки поблизости может не оказаться. Хотя прибор собран в Китае присутствует евро штекер (вилка, подходящая для нашей страны).

Во время первого включения прибора происходит синхронизация. Прибор определяет минимальный уровень содержания газа в воздухе и начинает отталкиваться от этих значений принимая из-за исходные. Время этой синхронизации 120 секунд. После чего прибор уже готов к работе.

Читайте также: Крышка клапанов opel zafira

На корпусе расположены два светодиода (зелёный и красный), которые отражают статус устройства. Исходя из инструкции существуют следующие значения индикаторов:

Мигает красный светодиод — Утечка газа

Постоянно горит красный светодиод — Ошибка детектора

Мигает зеленый светодиод — Синхронизация

Постоянно горит зеленый светодиод — Нормальная работа

Световая сигнализация понятная и помогает следить за состоянием устройства. Просто взглянув на него, можно понять работает датчик в данный момент или нет. Это удобно для пользователя. Простая и понятная индикация с помощью светодиодов.

Также есть кнопка теста звука на приборе нажав на которую, можно проверить работоспособность светодиодов, динамика и услышать звук сигнализации, который точно не останется без вашего внимания. Звук высокочастотный и подаётся прибором с перерывами. Этот звук сигнализации вы услышите сразу, будь это будет ночью или в любое другое время суток. Например, вернувшись с работы и открыв дверь вы точно услышите, что датчик сработал и уже не будете использовать газовые приборы, а поспешите принять необходимые меры (проветрить помещение и вызвать службу газа).

Прибор недорогой и стоит всего 520 рублей. Для загородного дома подойдёт на все 100%. Плюсом можно считать цену и длинный провод питания, который позволяет разместить прибор в удобном месте. Функционал свой прибор выполняет в полном объёме.

Датчик утечки газа RH-95 с сигнализацией

Технические характеристики:

Кабель питания: отсутствует

Площадь помещения: 10 кв. м.

Способ установки: в розетку

Датчик газа RH-95 — это подобный предидущему прибор небольшого размера, но со своими отличиями. Корпус также выполнен лаконично и из белого пластика. По ощущениям качество исполнения немного выше, чем у предидущей модели. Также на корпусе присутствуют как отверстия выполняющие функцию воздуховодов, так и отверстия для звуковой сигнализации. Провода для подключения у него нет, а включается прибор непосредственно в розетку и для кого-то из пользователей это будет несомненно плюсом. У это модели также предусмотрен дисплей, который отображает степень загазованности помещения в условных уровнях от 1 до 9. В комплекте с прибором идёт инструкция на понятном английском языке. На самой коробке присутствует схема установки устройства.

После включения датчика в розетку загорается зеленый светодиод, означающий питание (Power), и второй светодиод сигнализирующий о состоянии прибора (State), третий же светодиод красного цвета (Alarm) означает утечку газа. Как и в первом случае прибору после включения нужно 120 секунд на измерение исходного состояния воздуха (синхронизация) после чего прибор «заступает на вахту». Устройство может работать при температуре от -10 ° C

50 ° C, и менее 97% относительной влажности воздуха.

При возникновении загазованности в помещении на дисплее сначала загорается 1 уровень, затем 2 и только после того, как уровень загазованности поднимается на 3, прибор редко, но громко начинает подавать сигнал тревоги. После 6 уровня начинается частая тревога (прибор подаёт сигнал чаще) и на 9 уровне прибор беспрерывно сигнализирует об опасности. В остальном принцип работы тот же, что и в предыдущем варианте только присутствует такая градация уровня опасности.

Эта модель также более чувствительная, чем предыдущая т.к. улавливает аварийную концентрация сжиженного газа 0,1

0,3%. В предыдущей же модели было 10% (судя по инструкции). Но в любом случае оба прибора справляются со своей задачей, а именно сигнализацией и оповещением при загазованности в помещении или утечки газа. Ниже фото работы прибора при 7 уровне загазованности в помещении (лучше до такого не доводить!).

Датчик газа RH-95 подороже предидущей модели и стоит уже 1290 руб. Хотя и в этой цене ему аналогов нет т.к. вдругих магазинах подобный нашему прибор будет стоить от 1990 руб. Этот тип сигнализатра газа больше подходит для квартиры с централизованной подачей газа (через газопровод) непосредственно в квартиру. Плюсом можно считать расширенные функции (дисплей, уровни загазованности, разная звуковая сигнализация). В течении тестирования прибор также выполнял свой функционал в полном объёме.

Итог

Учитывая невысокую стоимость этих приборов. Такой прибор иметь дома однозначно нужно (конечно, если вы используете газовое оборудование). Так будет спокойней и вам и вашим родным, возвращаясь домой вы можете быть уверены, что концентрация газа безопасна и можно пользоваться газовым оборудованием. Например, вас долго не было в загородном доме и открыв дверь вы сомневаетесь пахнет газом или нет? Достаточно взглянуть на индикацию прибора (светодиоды) или же на дисплей (уровни загазованности) и вы сразу же поймёте ответ на ваш вопрос. И потом уже можно смело запускать газовую колонку или плиту. Такие приборы помогают сделать дом более «умным» и чувствовать себя при это более уверенно. Датчики утечки будут всегда на страже ваших жизней!
