Авк 500х250 клапан с электроприводом

ВНИМАНИЕ. Клапаны АВК с типоразмером по стороне «В» не кратным 100 мм (т.е. ХХХХ*ХХ50), имеют вылет жалюзи по одному из габаритов (глубине) клапанов.

Вылет жалюзи для клапанов АВК с типоразмером по стороне «В» не кратным 100 мм.

Воздушные клапаны прямоугольные АВК предназначены для регулирования расхода воздуха и перекрывания воздуховодов в системах вентиляции и кондиционирования воздуха в зданиях различного назначения.

Клапаны изготовлены из алюминия и могут эксплуатироваться в неагрессивной газовоздушной среде, содержащей твёрдые примеси и пыль, а также вещества и материалы с высокоадгезионными свойствами в количестве не более 100 мг/м3. Перепад давления на закрытом клапане не должен превышать 1400 Па, максимальная рабочая температура +80°С, минимальная – 40°С.

Клапан состоит из прямоугольного корпуса и установленных в него жалюзи, которые через систему зубчатых колёс поворачиваются на требуемый угол. Крепление ручного или электрического привода к корпусу клапана осуществляется с помощью специальной площадки. Жалюзи и корпус снабжены резиновыми уплотнителями. В качестве аксессуаров могут быть предложены ручной привод, электропривод.

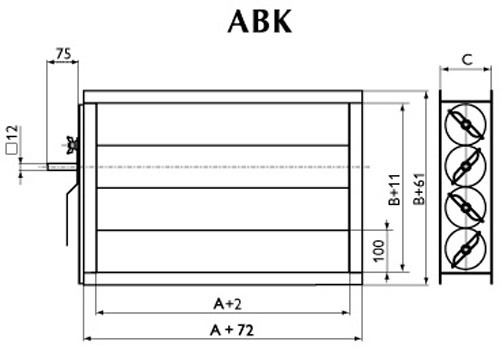

Размеры поперечного сечения клапанов АВК указаны на конструктивной схеме и в таблице характеристик.

Для клапанов АВК минимальный размер А x В = 150×100 мм, максимальный – 2000×2000 мм с шагом 50 мм по каждой из сторон.

Монтаж клапана в воздуховоде производится с помощью болтовых соединений. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки. При монтаже клапанов с электроприводами допускается только горизонтальное положение жалюзи.

Видео:Клапан АВК-Р 200х300 с ручным приводомСкачать

Воздушный клапан АВК 500×250 К8

Розничная цена: 4828 . 00 руб./шт.

На сайте представлена «Розничная цена»
Индивидуально при запросе – предоставим лучшую скидку!

Каждому покупателю – предоставляем дополнительную скидку*

Большинство городов России – доставка Бесплатная*

Прямые отгрузки – без третьих лиц*

Гарантируем целостность упаковки и товарный вид*

Нашли дешевле? Снизим цену!

Алюминиевые воздушные клапаны прямоугольного сечения АВК предназначены для регулирования расхода воздуха и перекрывания воздуховодов.

Клапан состоит из прямоугольного корпуса и установленных в нем жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. Жалюзи снабжены резиновыми уплотнителями.

Клапаны АВК поставляются с универсальной площадкой для установки электрического или ручного привода. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации.

Видео:Воздушный алюминиевый клапан Зонда - АВКСкачать

Воздушный клапан для прямоугольных каналов АВК 500×250

Видео:Алюминиевый Воздушный клапан АВК (КВА) с электроприводомСкачать

Изображения товаров

Алюминиевый воздушный клапан АВК 500*250 предназначен для регулирования и перекрытия воздуховодов.

Клапан ARCTOS ABK 500×250 состоит из прямоугольного корпуса и установленных в него жалюзи, которые приводятся в движение системой зубчатых колес.

Жалюзи и корпус клапана Арктос АВК 500*250 снабжены резиновыми уплотнителями.

Монтаж клапана в воздуховоде производится с помощью болтовых соединений.

Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки.

При монтаже клапанов с электроприводом –допускается только горизонтальное расположение жалюзи.

Крепление ручного или электрического привода к корпусу клапана осуществляется с помощью специальной площадки, поставляемой вместе с приводом.

Принадлежности для клапана (приобретаются отдельно)

Технические характеристики клапана АВК 500*250К8:

Материал: корпус, жалюзи – алюминий, зубчатые колеса- пластик.

Читайте также: Схема печки ваз 2111 инжектор 8 клапанов

Уплотнитель заслонок: резиновый. Без подогрева.

Строительная длина: 125 мм

По запросу возможно изготовление клапанов нестандартных размеров.

Минимальный размер клапанов 100*100мм.

Максимальный размер 2200*2200мм.

Для АВК -50мм не зависимо от стороны

Для АВК-Т: по стороне А-шаг 50мм, по стороне В – 100мм

Возможно изготовление клапанов с улучшенными акустическими характеристиками Арктос АВК-Т. (уровень шума на 15-20дБ(А) ниже чем у АВК)

Видео:Как проверить работу вентиляционного клапанаСкачать

Воздушные клапаны КВК, АВК, УВК, КВУ, КВА

Клапан АВК предназначен для регулирования расхода воздуха и перекрывания прямоугольных воздуховодов в системах вентиляции и кондиционирования воздуха в зданиях различного назначения.

Материал корпуса и лопастей вентиляционных АВК изготовлены из алюминиевого профиля, валы лопастей установлены на втулках из пластмассы. Герметичность клапана обеспечивается резиновым или полипропиленовым уплотнителем.

Управление клапаном АВК осуществляется при помощи ручного или электрического привода. При использовании ручного привода, регулирование угла наклона жалюзи в нужное положение осуществляется с помощью рукоятки.

Для автоматического управления используют электропривод воздушных клапанов. Подбор электропривода для воздушного клапана АВК происходит по площади сечения клапана, чем больше сечение тем мощнее привод. К примеру на АВК 600X350 можно установить электропривод на 5Нм (подойдёт Dastech AR-05N220S), а на АВК 1000X500 уже нужно усилие в 10Нм. На клапаны можно установить сервопривод с 2-хпозиционным (открыто-закрыто) или плавным (0…10В) управлением, а так же с аварийным срабатыванием «с возвратной пружиной» для аварийного перекрытия канала.

На выбор заказчика, вентиляционные клапаны могут поставляться без электропривода (с площадкой под привод), или же ручным или электромеханическим приводом с необходимым крутящим моментом. Клапан АВК с электроприводом необходимого размера можно купить в Панорамавент по доступным ценам.

Клапан воздушный КВК применяется для перекрывания воздушных каналов, а так же регулирования расхода воздуха.

Корпус и заслонка клапанов КВК из стального оцинкованного листа. Корпус клапана снабжён резиновыми уплотнениями для подсоединения воздуховодов или других элементов вентиляционной системы.

Существует два варианта круглого КВК:

Управление воздушными клапанами КВК осуществляется вручную с помощью рукоятки, позволяющей фиксировать заслонку в нужном положении. При необходимости автоматизации, на клапан устанавливается электропривод на специальную подставку под него. Двухпозиционный привод (с питанием на 24В или 220В) открывает и закрывает заслонку клапана, а сервопривод с плавным управлением позволяет регулировать поток воздуха в вентиляционных каналах.

Купить ручной клапан КВК или клапан КВК с электроприводом можно в компании Панорамавент. Условное обозначение КВК — КВК-100М, КВК-100Р, где цифра 100 — диаметр круглого воздуховода, а М или Р тип клапана КВК. Возможные варианты: КВК-100, КВК-125, КВК-160, КВК-200, КВК-250, КВК-315, КВК-355, КВК-400, КВК-500, КВК-630.

Утепленный воздушный клапан КВУ применяют для регулирования и отключения потока воздуха, поступающего в систему вентиляции и кондиционирования воздуха с рабочим давлением не более 1500 Па (150 кгс/м2).

Читайте также: Обратный клапан для отопления valtec

Клапан воздухозаборный КВУ состоит из прямоугольного корпуса с присоединительными фланцами, выполненного из оцинкованной стали и установленных в нем двустенных лопаток поворотного типа, системы рычагов и тяг, привода (электрического или ручного). Открытие клапана может осуществляться: дистанционно с помощью электропривода или вручную.

Места сопряжения лопаток клапана снабжены трубчатыми электронагревателями (ТЭНами) для временного разогрева стыка лопаток и облегчения их открытия в случае обмерзания в зимнее время.

Клапаны КВУ могут использоваться для режимов «открыто — закрыто» или плавного регулирования количества воздуха. Для каждого варианта управления используется соответствующий привод: для двухпозиционного управления (открыто/закрыто) устанавливают привод воздушной заслонки с возвратной пружиной (пример Dastech AR-05N220), а для плавного регулирования поступающего воздуха применяют приводы с пропорциональным управлением (пример Lufberg DA04N24P).

Варианты исполнения утеплённого клапана КВУ:

Условное обозначение клапана при заказе:
КВУ -М(У) -2B -АхВ -NF230 -П(Л) -К, где
КВУ — клапан воздушный утепленный
М – морозостойкий, У – упрощенный, без буквы – стандартный
2В — наличие 2-х ведущих валов
АхВ — внутреннее сечение (типоразмер), пример: 1000х1000
NF230 — привод Belimo NF230 на 220В
П(Л) — сторона установки привода
К — наличие клемной колодки

Купить клапан КВУ необходимого исполнения и типоразмера по хорошей цене можно в Панорамавент позвонив по номеру +7 (495) 380-06-76 или отправив заявку на почту info@panoramavent.ru.

Воздушные унифицированные клапаны УВК предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха (или газовых смесей) в системах вентиляции и кондиционирования с рабочим давлением не более 1500 Па (150 кгс/м²). Клапан воздушный УВК предназначен для эксплуатации в условиях умеренного (У) климата 1, 2, 3, 4 категорий размещения по ГОСТ 15150. Рабочая температура воздуха от –40 °С до 70 °С.

Клапан алюминиевый УВК изготавливается из алюминиевого профиля с шестеренчатым приводом и резиновым уплотнением, имеет высокую коррозионную стойкость. Так же возможно изготовление корпуса из оцинкованной стали, в котором размещаются поворотные лопатки из анодированного алюминия (наподобие жалюзи). Шестеренки «спрятаны» в алюминиевый профиль, что исключает попадание на них влаги, обмерзание и выход из строя клапана. Герметичность клапана обеспечивается резиновым или полипропиленовым уплотнителем.

Читайте также: Шкода фабия 1 4 mpi регулировка клапанов

Варианты управления УВК. Клапан, установленный в системе вентиляции, осуществляет регулирование количества подаваемого воздуха путем поворота лопаток в требуемое положение с помощью электропривода на 24В и 220В или ручного привода.

Клапан УВК с электроприводом может использоваться для режимов «открыто-закрыто» или «плавное регулирование»:

Условное обозначение клапана при заказе:
УВК -AxB -NF230 -Л(П), где
УВК — Унифицированный Воздушный Клапан
АхВ — внутреннее сечение (типоразмер), пример: 800х800
NF230 — привод Belimo NF230 на 230В
Л(П) — сторона установки привода (левое, правое)

Купить клапан УВК нужного типоразмера по низкой цене можно в Панорамавент позвонив по номеру +7 (495) 380-06-76 или отправив заявку на почту info@panoramavent.ru.

Клапан воздушный алюминиевый КВА прямоугольного сечения является воздухорегулирующим и отсечным, предназначен для регулирования расхода или перекрытия приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования. Данный клапан способен обеспечить герметичность объема воздуха внутри вентиляционных сетей. Клапан КВА так же может применяться в системах воздушного отопления низкого давления в жилых, общественных и промышленных зданиях.

Клапан КВА имеет корпус прямоугольного сечения, который выполнен из алюминиевого профиля, соединение фланцевое. Створчатые лопатки так же выполнены из алюминия. В подшипниках скольжения на шестернях установлены створчатые лопатки.

Регулирование или полное перекрытие воздушных потоков осуществляется за счет раскрытия створчатых лопаток, которые через систему открытых шестерен (полиамид) поворачиваются на требуемый угол, с помощью ручного привода или электропривода, закреплённого на корпусе клапана. Раскрытие створчатых лопаток «симметричное», что позволяет более точную регулировку приточно-вытяжного воздуха. Плотность закрытия клапана достигается применением резиновых (силиконовых) уплотнителей, находящихся в пазах корпуса и створчатых лопатках. Прилегание створчатых лопаток с боковыми стенками корпуса уплотняется шестернями (полиамид).

Клапаны КВА изготавливают следующих типов:

Возможные варианты исполнения КВА:
• общепромышленное;
• коррозионностойкое.

Управление створками клапана:
• с помощью электроприводов (реверсивный «открыто / закрыто», привод с пружинным возвратом, плавного регулирования, напряжение питания 220В или 24В);
• с помощью ручного привода;
• так же возможен вариант без привода (с осью Ø12 под электропривод).

Условное обозначение клапана при заказе:
Клапан КВА–1000х1000–1*ф800(под фл.соед.)–NF230A-К, где
КВА — Клапан воздушный алюминиевый,
1000х1000 — внутренние размеры сечения клапана: ширина 1000 мм, высота 1000 мм,
1*ф800(под фл.соед.) — с одним переходом диаметром ф800 под фланцевое соединение,
NF230A — с электроприводом Belimo NF230А,
К — с клеммной коробкой.
