Клапан-бабочка: особенности конструкции и сферы применения
Преимущества использования обратного клапана
Принцип действия и сферы применения обратного клапана-бабочки
Двустворчатый клапан — Butterfly valve
Принцип действия
Вафельный дроссельный клапан
Дроссельная заслонка с выступом
Поворотный клапан
Использование в промышленности
История
Butterfly Valve
📽️ Видео

Видео:ПРОВЕРЯЕМ ОБРАТНЫЙ КЛАПАН "БАБОЧКА"🔥Скачать

Клапан-бабочка: особенности конструкции и сферы применения

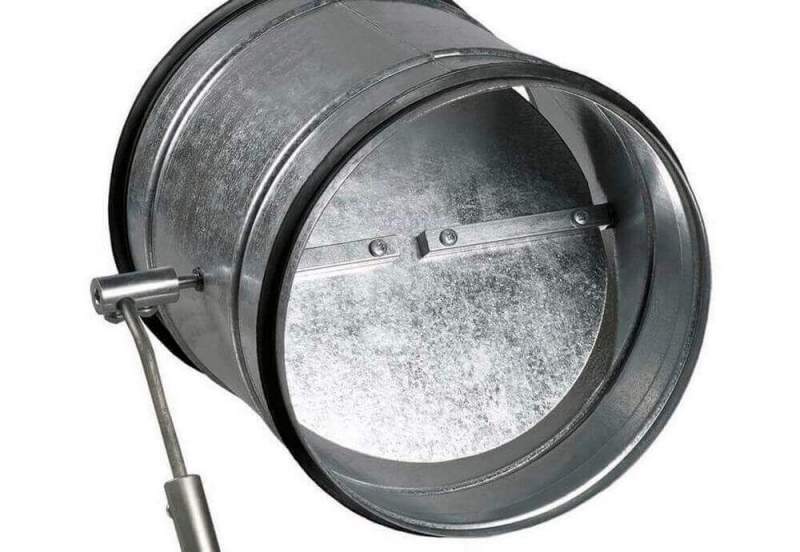

Особенности и преимущества использования обратного клапана-бабочки. Область использования и принцип работы устройства.

Дисковые затворы считаются незаменимым элементом при оборудовании вентиляционных систем. Они обеспечивают передвижение воздушной массы только в заданном направлении. Заслонки выпускаются в нескольких вариантах. Самым простым является механизм с поворотными функциями. Он представляет собой блок, работающий с помощью систем тяги и противовесов.

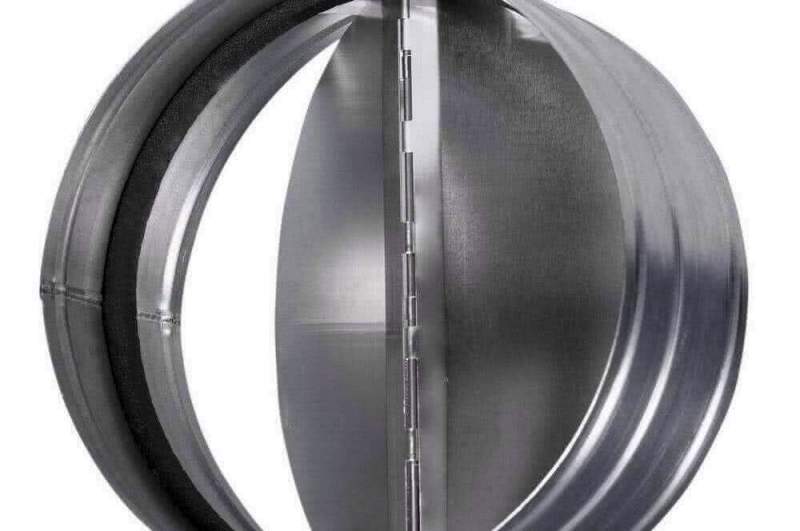

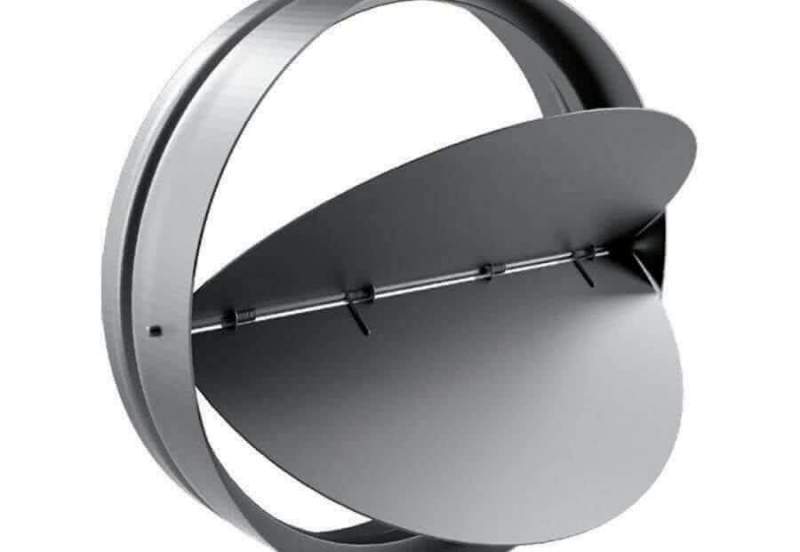

Есть также обратный лепестковый клапан, созданный в форме жалюзи, открывающихся при включении принудительной вентиляции. Повышенным спросом среди потребителей пользуется клапан-бабочка, оснащенный двумя пластинками, которые открываются при работе вентилятора.

Видео:Kieselvideo: клапан бабочка с контролем протечкиСкачать

Преимущества использования обратного клапана

Главным достоинством обратного клапана считается возможность автоматического перекрытия воздуховодов. При этом предотвращается попадание во внутреннюю часть помещения уличной газовой смеси, загрязненной вредными веществами. Приспособление может использоваться не только как самостоятельный элемент, но и в составе вентиляционных систем. Оно хорошо выдерживает перепады температурного режима и условия с повышенной влажностью.

Пользователи, установившие клапан-бабочка, могут использовать для ручного управления специальный рычаг.

С помощью электрического или пневматического привода осуществляется автоматическое функционирование заслонки. В процессе изготовления клапанов-бабочек используется только высококачественная сталь. Такой материал гарантирует длительность эксплуатации и безупречность работы элемента воздуховода.

Видео:Обратный клапан в системе вентиляции | Техно гаечкиСкачать

Принцип действия и сферы применения обратного клапана-бабочки

Работа клапанов с пневмоприводом зависит от вида их исполнения. Изделия выпускаются в таких вариантах:

закрытом;
открытом;
с приведением в действие с помощью сжатого воздуха.

С помощью рукоятки ручного привода можно зафиксировать затвор в промежуточных положениях. Такое действие позволяет экономно расходовать продукты.

Поворотные заслонки, которые выпускаются компаниями-производителями, активно используются в стандартных трубопроводах. Некоторые модели изделий рассчитаны на установку с фланцевыми соединениями. Конструкционно поворотные заслонки состоят из двух деталей корпуса, уплотнительных колец и втулок. Более усовершенствованные модели клапанов оснащаются пультом дистанционного управления. Проводится также индикация рабочего состояния поворотной заслонки.

Видео:Вытяжка и вентиляция, обратный клапанСкачать

Двустворчатый клапан — Butterfly valve

Дроссельный клапан представляет собой клапан , который изолирует или регулирует поток текучей среды. Механизм закрытия представляет собой вращающийся диск .

Видео:Обратный клапан в вентиляторах для ванной: применение и виды | Альтер ЭйрСкачать

Принцип действия

Работа аналогична шаровому крану , что позволяет быстро отключать. Обычно предпочтение отдается поворотным дисковым затворам, поскольку они дешевле, чем другие конструкции клапанов, и имеют меньший вес, поэтому им требуется меньше опоры. Диск расположен в центре трубы. Шток проходит через диск к приводу снаружи клапана. Вращение привода поворачивает диск параллельно или перпендикулярно потоку. В отличие от шарового клапана, диск всегда находится в потоке, поэтому он вызывает падение давления даже в открытом состоянии.

Дроссельная заслонка относится к семейству клапанов, называемых четвертьоборотными клапанами . Во время работы клапан полностью открыт или закрыт, когда диск повернут на четверть оборота. «Бабочка» представляет собой металлический диск, закрепленный на стержне. Когда клапан закрыт, диск поворачивается так, что он полностью перекрывает проход. Когда клапан полностью открыт, диск поворачивается на четверть оборота, чтобы обеспечить почти неограниченный проход жидкости. Клапан также можно открывать постепенно, чтобы дросселировать поток.

Существуют разные виды дроссельных заслонок, каждый из которых адаптирован для разного давления и использования. Дроссельная заслонка с нулевым смещением, в которой используется эластичность резины , имеет самое низкое номинальное давление. Высокопроизводительный дроссельный клапан с двойным смещением, используемый в системах с немного более высоким давлением, смещен от центральной линии седла диска и уплотнения корпуса (смещение один) и от центральной линии отверстия (смещение два). Это создает кулачковое действие во время работы для подъема седла из уплотнения, что приводит к меньшему трению, чем создается в конструкции с нулевым смещением, и снижает его склонность к износу. Клапан-бабочка с тройным смещением лучше всего подходит для систем высокого давления. В этом клапане ось контакта седла диска смещена, что практически исключает скользящий контакт между диском и седлом. В случае клапанов с тройным смещением седло изготовлено из металла, поэтому его можно обрабатывать на станке, чтобы обеспечить герметичное перекрытие при контакте с диском.

Концентрические дроссельные заслонки — этот тип клапана имеет упругое резиновое седло с металлическим диском.
Двухэксцентрические поворотные дисковые затворы (высокопроизводительные поворотные дисковые затворы или поворотные дисковые затворы с двойным смещением) — для седла и диска используются разные материалы.
Трехэксцентрические дисковые затворы (дисковые поворотные затворы с тройным смещением) — седла либо ламинированные, либо цельнометаллические.

Вафельный дроссельный клапан

Дроссельная заслонка вафельного типа предназначена для поддержания уплотнения от двунаправленного перепада давления, чтобы предотвратить любой обратный поток в системах, предназначенных для однонаправленного потока. Это достигается за счет плотно прилегающего уплотнения; т. е. прокладка, уплотнительное кольцо , прецизионная обработка и плоская поверхность клапана на входной и выходной сторонах клапана.

Читайте также: Можно ли притирать клапана пастой гои

Дроссельная заслонка с выступом

Клапаны с проушинами имеют резьбовые вставки с обеих сторон корпуса клапана. Это позволяет устанавливать их в систему с помощью двух наборов болтов и без гаек. Клапан устанавливается между двумя фланцами с помощью отдельного набора болтов для каждого фланца. Такая установка позволяет отсоединить любую сторону системы трубопроводов, не нарушая при этом другую сторону.

Дисковый затвор с проушинами, используемый в тупиковых условиях, обычно имеет пониженное номинальное давление. Например, дроссельная заслонка с проушинами, установленная между двумя фланцами, имеет номинальное давление 1000 кПа (150 фунтов на кв. Дюйм ). Тот же самый клапан, установленный с одним фланцем в тупиковой эксплуатации, имеет номинальное значение 520 кПа (75 фунтов на кв. Дюйм). Клапаны с проушинами чрезвычайно устойчивы к воздействию химикатов и растворителей и могут выдерживать температуры до 200 ° C, что делает их универсальным решением.

Поворотный клапан

Поворотные клапаны являются производным от обычных дисковых затворов и используются в основном в порошковой промышленности. Бабочка не плоская, а оснащена карманами. В закрытом состоянии он действует как дроссельная заслонка и герметичен. Но когда он находится во вращении, карманы позволяют сбрасывать определенное количество твердых частиц, что делает клапан пригодным для дозирования сыпучих продуктов самотеком. Такие клапаны обычно имеют небольшие размеры (менее 300 мм), пневматически активируются и вращаются на 180 градусов вперед и назад.

Видео:Центрический клапан-бабочка GREATGOLDСкачать

Использование в промышленности

В фармацевтической, химической и пищевой промышленности дроссельная заслонка используется для прерывания потока продукта (твердого, жидкого, газового) в процессе. Клапаны, используемые в этих отраслях, обычно производятся в соответствии с директивами cGMP (действующая надлежащая производственная практика). Дисковые затворы обычно заменяют шаровые краны во многих отраслях промышленности, особенно в нефтяной, из-за более низкой стоимости и простоты установки, но трубопроводы, содержащие дисковые затворы, не могут быть очищены скребком .

Видео:How does a Butterfly Valve work - Hydraulic ValvesСкачать

История

Дроссельная заслонка используется с конца 18 века. Джеймс Ватт использовал дроссельную заслонку в своих прототипах парового двигателя. Благодаря достижениям в области производства материалов и технологий, поворотные дисковые затворы могут быть уменьшены и выдерживать более экстремальные температуры. После Второй мировой войны в уплотнительных элементах стали использовать синтетические каучуки, что позволило использовать дроссельную заслонку во многих других отраслях промышленности. В 1969 году Джеймс Э. Хемфилл запатентовал усовершенствование дроссельной заслонки, уменьшив гидродинамический момент, необходимый для изменения выходной мощности клапана.

Видео:ОБРАТНЫЙ КЛАПАН ДЛЯ ВЕНТИЛЯЦИИ / МОНТАЖ ОБРАТНОГО КЛАПАНАСкачать

Butterfly Valve

NTGD is an industrial butterfly valve manufacturer selling four types of butterfly valves. Our valve factory produces high-performance metal seals and butterfly valves for high-pressure industrial applications.

NTGD is also a provider of two types of eccentric butterfly valves, the double and triple eccentric. The double eccentric form is mostly used in power generation and petrochemical applications, while the triple eccentric is used in more demanding industrial applications.

The butterfly valve comes from the family of the quarter-turn valve. It is named for its butterfly disk, which serves as a gate to open or shut the valve. The butterfly valve looks identical to the ball valve. The benefits of NTGD butterfly valves include reliability, simple working, and fewer maintenance needs.

TRIPLE OFFSET BUTTERFLY VALVE

Definite Guide to Butterfly Valves

The butterfly valve is a flow control device that utilizes a rotary disk to control the flow medium in a system. Disk stays in the passage but because it’s very thin, offers very less resistance to the flow.

Butterfly valve technology has grown significantly over the last half-century, and also its industrial popularity. This popularity is due to its quarter-turn operation, the tight closure, and its availability in a variety of design materials and sizes.

Butterfly valves have many advantages over other types of valves, such as an economic design that is built of fewer parts which makes it easy to maintain and repair. The wafer-design body and comparatively lightweight minimize the expense and installation cost, equipment, piping support, labor, and time of installation.

What Are Butterfly Valves Used For?

Initially, butterfly valves are used for water applications only, but improvements in designs and materials have made it possible for them to be used in growing industrial fluid applications. Nowadays, butterfly valves can be used in almost any plant handling many fluids.

Some of the industrial applications for which Butterfly valves are used, are Supply of water, wastewater treatment, Lube System, Fire protection services, Food processing, pharmaceuticals, and many more.

Butterfly Valve Parts

Body: The valve body houses the operating parts of the valve and is built to fit in between the flanges of the pipe systems. There are various body shapes whose variations are discussed further. Lug and wafer are the most common body styles.
Disc: The disk is the flow closure component of the butterfly valve. Many changes in disk design have emerged relative to disk and stem alignment to enhance flow, sealing, and operational torque.

Читайте также: Сцепление валео приора 16 клапанов артикул

The disk is similar to a plug, or a ball. Rotating the disk with a one-quarter or 90-degree turn opens and shuts the butterfly valve.

Stem: The stem attaches the disk to the actuator, also called the wheel or the handle. The stem transmits the rotation of the handle to the disk. The actuator cannot manually open or shut the disk without it.

The stem is shielded from the media in most resilient seated projects, allowing for effective material selection in terms of cost and mechanical properties.

In high-performance designs, the stems are in contact with the media and must thus be compliant and have the requisite strength for seating and disk removal from the bench.

Seat: A resilient butterfly valve employs an interference fit between the disk outer edge and the seat to ensure shutdown. The seat material may be made from a wide variety of various elastomers or polymers. The seat may be fixed to the body or it may be pushed or locked.

In the case of high-performance butterfly valves, the sealing can be created by an interference-fit seat or a line-energized seat design, where the pressure within the pipe helps it to maximize the interference between the seat and the disk outer edge. The commonly used seat materials are polytetrafluoroethylene (PTFE) or reinforced PTFE (RTFE) due to a broader functionality and temperature range.

Metal seats are also provided in high-performance butterfly valves. These metal seats facilitate the use of a butterfly valve at a much higher temp. up to 1,000 degrees, F. Fire-safe variants are also provided that include the shut-off of the valve well before a fire, and the metal seal ensures sealing during and after a fire.

Actuator: The actuator is a mechanical device used to move or control a process or system. An actuator as part of an actuated butterfly valve is generally a mechanical system that takes energy, normally produced by air, electricity, or liquid, and transforms it into some kind of motion.

There are three main designs when it comes to actuator failure:

Fail Open is used to prevent overpressure when there is a loss in pressure.
Fail closed design is used in steam injection wells to prevent uncontrolled seam as it is extremely dangerous.
Fail in place is utilized where at the time of actuator failure, the processes cannot be shutdown.

How Does a Butterfly Valve Work

A butterfly valve is one of the quarter turns valves that are used for shut-off or regulating services when placed in a pipeline. They house a ‘butterfly’ or a disc that looks like a butterfly that is connected to a stem rod which rotated the disc to close the valve when it is turned to a position perpendicular to the flow.

Consideration While Buying The Butterfly Valves

When choosing a butterfly valve for your service, you will need to decide a few things before you check the technical specs of the valve. These specific details are the application of the valve, the type of fluid, the mode of operation, and the mode of installation listed below.

Application of butterfly valves decides a type of valve that should be employed for the given work, check if the valve is to be used for control or restrict the flow.
A fluid that is to be used in the system: Butterfly valve can handle liquids or gases and not the bulk solids. You need to know the property of the medium if it’s corrosive in nature or not, so for this, the body material of the valve should be stainless steel and for normal uses like water, carbon steel, or cheaper alloys can be used.
You also need to know about the Mode of Operation that is how you want to operate the valve. Operations of the valve can be manual, semi-automatic, or fully automatic. This can be considered after knowing the location and accessibility of the valve.
Some more consideration before you choose a perfect valve for your use is capacity, Level of precision, operating life, and pressure drop.

Butterfly Valve Types By Body Design

Lug Butterfly valve: The lug body has outward projecting lugs to have bolt holes that complement those in the pipe flange. Lug type valve can be utilized for dead-end services or can also work without downstream piping.

Читайте также: Vta322 клапан трехходовой смесительный термостатический как настроить

Wafer Butterfly Valve: The wafer body has no lugs. The wafer valve is located or you can say that it’s sandwiched between the flanges of the pipe and the flange bolts circle the body. In Wafer type bodyweight of the piping is not directly transferred to the valve and wafer type valve is less expensive than a lug type valve.

WAFER TYPE BUTTERFLY VALVE

Flanged Butterfly valve: The end connection of this type butterfly valve is flange, which is according to standard ASME or DIN

FLANGED TYPE BUTTERFLY VALVE

Butterfly Valve Types By Disc Closure Design

Concentric Butterfly Valve: The concentric butterfly valve is regular or widely used. The shaft is situated in the middle of the plate. During opening or closure, there are portions of the disk that are either in-contact or touching the seat.

Low-pressure applications are typical uses of this valve. These valves are also known as a central butterfly valve, a centreline butterfly valve, or a resilient-sealed valve.

CONCENTRIC BUTTERFLY VALVE

Double Offset Butterfly Valve: The double eccentric butterfly valve has 2 offset valves compared to the concentric butterfly valve. The first offset is the shaft which is located not in the middle of the disk, but behind the disk. This offset would allow the valve to have a continuous sealing surface on the disk.

The second offset is the shaft positioned not in the middle line of the piping, but slightly to the right side of the centerline. This arrangement would make the seat feel less pressure than the concentric butterfly valve and therefore extend its life.

DOUBLE OFFSET BUTTERFLY VALVE

Triple Offset Butterfly valve: The triple eccentric butterfly valve is a 3 offset valve compared to the concentric butterfly valve. Much as a double offset butterfly valve with 2 offsets, this triple offset also has the same offset except that it has one extra offset which is a conical form bench. This conical-shaped bench would complement the disk that has already been manufactured to match the seat.

TRIPLE OFFSET BUTTERFLY VALVE

This arrangement would mean that the seat does not have pressure or friction when closing or opening. This arrangement would therefore result in the valve having a bubble-tight application and a much longer life than a double-offset butterfly valve.

Butterfly Valve By The Material

PVC Butterfly Valve: PVC butterfly valves are now commonly used as they are cost-effective. They can be lightweight, but this type of material also has a high structural capability, making them suitable for applications with low to moderate strain. PVC will not react to most fluids and gases, compared to metal materials which give a prolonged lifespan.

Cast iron Butterfly Valve: If metal is a commodity choice, cast iron is a popular choice for industrial applications. Compared to PVC, cast iron can handle higher temperatures and pressure conditions, making it a safer option for industrial applications.

Butterfly Valve Types By Actuation

There are two ways by which a Butterfly valve can be operated i.e. Manually (using a lever or a handle) or Automatically (using an actuator). These actuators can work using electrical power, hydraulic, or using pressurized air.

Electric Butterfly valve: An electric actuator is used to operate the valve here. An electrical actuator is a mechanical system used to transform electricity into kinetic energy in a single linear or rotational movement.

Hydraulic Butterfly valve: Hydraulic actuators are used when a large amount of force is required to operate a valve. The main design for the hydraulic actuator is a piston-type design.

Pneumatic Butterfly valve: Pneumatic actuators are generally used to monitor processes requiring a fast and precise action since they do not need a significant amount of motivating force.

Difference Between Butterfly Valve And Ball Valve

Butterfly valves are cost-effective and usually smaller than other types of valves. A butterfly valve with a wide diameter pipe is way smaller than the equivalent of the ball valve.

Butterfly valves do not close as fully as ball valves and are not used to regulate the flow of gas. Ball valves show a reliable seal.

In high-pressure systems, the ball valve can have superior cutting properties as well as little difficulties in rotating or requiring a pressure balancing scheme.
