Руководства по ремонту Рено Логан: замена бачка главного тормозного цилиндра

Как показывает практика, во многих случаях переборка цилиндра в гаражных условиях не приводит к желаемому результату. Поэтому в случае неисправности рекомендуем заменять главный тормозной цилиндр в сборе.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отсоедините колодку жгута проводов от датчика уровня тормозной жидкости.

1. Отверните пробку бачка и откачайте из него тормозную жидкость, например, резиновой грушей или медицинским шприцем.

1. Поддев отверткой, снимите бачок, извлекая его патрубки из соединительных втулок.

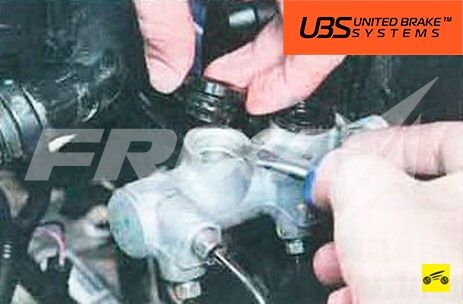

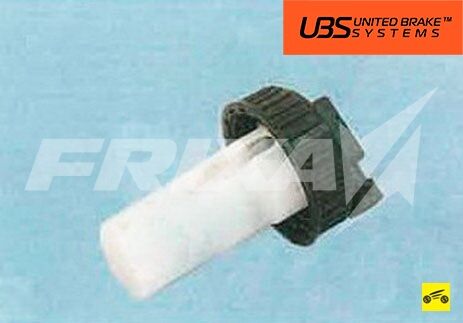

1. Извлеките соединительные втулки из отверстий корпуса цилиндра. Осмотрите втулки и, если появились признаки старения резины, замените их.
2. Установите детали в порядке, обратном снятию.

Для облегчения установки бачка смочите соединительные втулки свежей тормозной жидкостью.

1. Залейте тормозную жидкость и удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы»).

Видео:ОЧЕНЬ ПЛОХИЕ ТОРМОЗА? КАК ЗАМЕНИТЬ И ПРОКАЧАТЬ ТОРМОЗНУЮ ЖИДКОСТЬ НА МАШИНЕ с АБС (ABS) #ВидеолекцияСкачать

Проверка уровня и доливка тормозной жидкости в бачок главного тормозного цилиндра Renault Logan 2004-2015 Бензин

Детали и расходники:

• Ветошь
• Тормозная жидкость DOT-4

Рекомендуется выполнять проверку и доливку тормозной жидкости перед каждой поездкой.

Если приходится слишком часто доливать тормозную жидкость, необходимо как можно скорее устранить, связанную с утечкой, неисправность.

Доливать тормозную жидкость можно только той же марки, что была использована ранее.

Бачок рабочей жидкости гидропривода тормозной системы находится в левой части моторного отсека, возле щитка передка.

Предупреждения:

Тормозная жидкость очень токсична, соблюдайте меры предосторожности при работе с ней.

Попав на пластмассовые и окрашенные части кузова, жидкость может легко привести к их повреждению. Поэтому при заливке всегда подкладывайте чистую ветошь, а в случае попадания жидкости на детали автомобиля, ее необходимо сразу тщательно вытереть.

Нельзя использовать слитую жидкость повторно. Она загрязнена и насыщена влагой.

1. Проверяем уровень тормозной жидкости в бачке. Он должен находится между отметками «MIN» и «MAX» (нанесены на корпус бачка).

2. Если уровень оказался ниже минимальной отметки, отворачиваем крышку бачка.

3. Доливаем тормозную жидкость до отметки «MAX».

4. Закрываем бачок пробкой. Если была пролита жидкость, тщательно протираем эти места чистой ветошью.

Полезные советы:

Жидкость очень гигроскопична. Поглощая влагу из воздуха, она быстро теряет свои свойства. Это приводит к коррозии элементов тормозной системы и отказу тормозов при частых интенсивных торможениях. Поэтому, чтобы уберечь себя от непредвиденного ремонта автомобиля, рекомендуется своевременно выполнять замену тормозной жидкости.

В статье не хватает:

• Фото деталей и расходников
• Качественных фото ремонта

Видео:КАК СДЕЛАТЬ ИДЕАЛЬНЫЕ ТОРМОЗА? ЗАМЕНА ТОРМОЗНОЙ ЖИДКОСТИ КАК ПРАВИЛЬНО И СВОИМИ РУКАМИ #ВИДЕОЛЕКЦИЯСкачать

Тормозная система

Тормозная система Рено Логан с АБС : 1 — плавающая скоба переднего тормозного механизма; 2 — шланг тормозного механизма передний; 3 — диск тормозного механизма передний; 4 — трубка тормозного механизма передняя; 5 — бачок гидропривода тормозной системы (тормозная жидкость); 6 — блок АБС; 7 — вакуумный усилитель тормозов; 8 — педальный узел; 9 — педаль тормоза; 10 — левый и правый тросы ручного тормоза; 11 — трубка тормозного механизма задняя; 12 — шланг тормозного механизма заднего колеса; 13 — задний тормозной механизм; 14 — тормозной барабан заднего колеса; 15 — рычаг стояночного(ручного) тормоза; 16 — датчик критического уровня тормозной жидкости; 17 — главный тормозной цилиндр

Тормозная система Рено Логан разделяется на две независимые друг от друга: рабочая тормозная система и стояночная тормозная система (ручной тормоз). Необходимо следить чтобы обе тормозные системы всегда находились в исправном состоянии. Основная (рабочая) тормозная система состоит из двух контуров с Х-образным (диагональным) соединением передних и задних тормозных механизмов. (рис. снизу). В случае если при движении один контур системы откажет, то торможение можно выполнить с помощью второго контура, хотя и менее эффективное, но достаточное.

Х-образный (диагональный) тормозной контур на автомобилях с клапаном ограничения давления в зависимости от нагрузки показан на рисунке слева. Х-образный тормозной контур на автомобилях с ABS — на рисунке справа.

Педальный узел тормозной системы: 1 — педаль сцепления; 2 — выключатель сигналов торможения; 3 — кронштейн педального узла; 4 — вакуумный усилитель тормозов (расположен в моторном отсеке) ; 5 — бачок гидропривода системы; 6 — главный тормозной цилиндр; 7 — педаль тормоза

Расстояние рабочего хода педали тормоза при регулировках должно составлять около 60-65 мм.
Класс заливаемой тормозной жидкости должен быть не ниже DOT4.

Тормозная жидкость: SAE J 1703 и DOT 4 — 0.5 л.

Читайте также: Муфта соединительная цилиндра гур

В кронштейне педали тормоза установлен выключатель сигнала тормоза (стоп-сигнала) (2) срабатывающий при нажатии на педаль. Вакуумный усилитель в случае выхода его из строя не ремонтируется и заменяется целиком. К вакуумному усилителю прикреплён главный тормозной цилиндр, сверху которого прикреплён бачок в котором содержится тормозная жидкость. Бачок оснащён датчиком уровня тормозной жидкости, который в случае падения уровня тормозной жидкости до критического уровня, подаст сигнал на панель приборов. Также на бачке имеются метки «min» и «max» для визуального контроля уровня жидкости.
Принцип работы этой системы следующий: при нажатии на педаль тормоза приводятся в действие поршни главного тормозного цилиндра (вакуумный усилитель способствует этому облегчая силу нажатия) создавая давление в системе заполненной тормозной жидкостью(жидкость как известно не сжимается). Давление передаётся по трубопроводам к передним и задним тормозным механизмам, проходя перед этим через блок антиблокировочной системы (ABS). Если АБС нет то давление передаётся к передним тормозным механизмам и к задним через регулятор давления установленный под днищем автомобиля. .

Тормозной механизм переднего колеса в сборе: 1 — винт крепления корпуса цилиндра к суппорту; 2 — корпус колесного цилиндра; 3 — штуцер прокачки тормозов; 4 — болт крепления скобы к направляющему пальцу; 5 — направляющий палец: 6 — щит тормозного механизма; 7 — диск тормозного механизма; 8 — чехол направляющего пальца; 9 — направляющая колодок; 10 — суппорт; 11 — тормозные колодки

Передний тормозной механизм — дисковый, не имеет никаких отличий у моделей с разными объёмами двигателей. По мере износа тормозных колодок, регулировка зазора между тормозным диском (7) и тормозными колодками (11) происходит автоматически.

Детали тормозного механизма переднего колеса : 1 — болт крепления скобы к направляющему пальцу; 2 — корпус колёсного цилиндра; 3 — защитный чехол поршня; 4 — направляющий палец; 5 — защитный чехол направляющего пальца; 6 — направляющая тормозных колодок; 7 — суппорт; 8 — поршень

Общий принцип работы задних и передних тормозных механизмов одинаков: давление переданное по трубопроводам и шлангам тормозной системы действует на рабочий колёсный тормозной цилиндр. Поршни цилиндра под давлением приходят в движение и прижимают тормозные колодки к тормозным дискам переднего колеса и тормозным барабанам заднего колеса. Чтобы по мере износа колодок расстояние между рабочей поверхностью колодки и тормозного барабана не становилось слишком большим, в механизме предусмотрена специальная саморегулирующаяся планка, которая поддерживает зазор всегда в оптимальном состоянии.

Тормозной механизм заднего колеса со снятым барабаном: 1 — задняя тормозная колодка; 2 — чашка пружины; 3 — рычаг привода стояночного тормоза; 4 — распорная планка; 5 — верхняя стяжная пружина; 6 — колесный цилиндр; 7 — рычаг регулятора; 8 — пружина регулятора; 9 — передняя колодка; 10 — щит; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — опорная стойка

В зависимости от комплектации Рено Логан, тормозная система может быть оборудована либо ABS, либо регулятором давления задних тормозных механизмов.

Нахождение регулятора давления тормозов (на автомобилях без АБС):
1 — балка задней подвески; 2 — регулятор давления; 3 — топливный бак

Блок антиблокировочной системы автомобиля: 1 — блок управления ABS; 2 — отверстие для подсоединения тормозной трубки переднего правого колеса; 3 — отверстие для подсоединения тормозной трубки левого заднего колеса; 4 — отверстие для подсоединения тормозной трубки правого заднего колеса; 5 — отверстие для подсоединения тормозной трубки левого переднего колеса; 6 — отверстие для подсоединения трубки главного тормозного цилиндра; 7 — насос; 8 — гидравлический блок

Составляющие заднего тормозного механизма : 1 — прижимная пружина колодки; 2 — чашка пружины: 3 — задняя колодка; 4 — рычаг привода стояночного тормоза; 5 — верхняя стяжная пружина; 6 — распорная планка; 7 — нижняя стяжная пружина; 8 — пружина регулятора; 9 — рычаг регулятора; 10 — передняя колодка; 11 — опорная стойка

Осторожно, асбест !
• Многие компоненты, такие как тормозные колодки, прокладки и т. д., содержат асбест. Будьте предельно внимательны и осторожны, избегайте вдыхания асбестовой пыли, так как это очень опасно для вашего здоровья .

Ручной тормоз (стояночная тормозная система)

Устройство ручного тормоза: 1 — рычаг; 2 — передний трос; 3 — уравнитель тросов; 4 — левый задний трос: 5 — правый задний трос; 6 — тормозной механизм заднего колеса; 7 — барабан

Ручной, или стояночный тормоз работает следующим образом: при поднятии (т.е. затягивании) рычага (1), передний короткий трос (2) тянет через уравниватель (3) обеспечивая равномерность, левый и правый тросы (4,5) стояночного тормоза, которые в свою очередь затягивают рычаги тормозного механизма задних колёс, прижимая колодки к тормозному барабану.
Передний (короткий) трос имеет гайку для регулировки привода ручного тормоза. Регулировка которая компенсировала бы постепенный износ тормозных колодок — не требуется, т.к. это происходит автоматически, за счёт регулировочной планки заднего тормозного механизма.

Видео:главный тормозной цилиндрСкачать

Замена заднего тормозного цилиндра Рено Логан: инструкция

Видео:Как ОДНОМУ прокачать тормоза? Проверка лайфхакаСкачать

Каковы опасности

Самая главная опасность – это частичный или полный отказ тормозов. Если рабочий цилиндр не сможет создавать прижимные усилия, то даже с работающей педалью и полным бачком тормозной жидкости система будет абсолютно бесполезна. Конечно, у вас останутся передние тормоза, но автомобиль уже будет тормозить на 50% менее эффективно. В теории это увеличит до половины длину тормозного пути.

Читайте также: Лада калина пропуски зажигания в 3 цилиндре причина

Вторая проблема – утечка через цилиндр тормозной жидкости. В такой ситуации вам придется не только постоянно восполнять ее, чтобы система функционировала корректно, но и очищать задние тормозные колодки. Состав попадает на их поверхность, делая эффективное торможение невозможным. Колодки становятся настолько скользкими, что буквально проходят по барабану как коньки по льду. Естественно, толку от таких тормозов уже не будет.

В некоторых автомастерских в случае утечки настоятельно рекомендуют менять колодки, причем на обоих задних колесах. На свой страх и риск можно попробовать высушить их, протерев спиртом для удаления тормозной жидкости. Насколько эффективный этот метод, вам придется определять на практике после тщательного тест-драйва.

Видео:Замена главного тормозного цилиндра.Скачать

Когда нужна замена цилиндра

Задний тормозной цилиндр «Логан» не входит в список расходных элементов, поэтому производитель не дает какого-либо регламента относительно периодичности замены. Идеально он должен прослужить на протяжении всего срока эксплуатации авто. Однако на практике все получается не так радужно. Сроки службы детали зависят от самых разных факторов: активности езды, стиля вождения, местности и климата.

Автомеханики рекомендуют проводить обязательный осмотр цилиндров совместно с заменой колодок, каждые 60 тысяч километров. Если уж сильно беспокоитесь о состоянии этого узла, то периодичность проверки можно увеличить до 30-45 тысяч километров. Естественно, вам придется демонтировать колесо и барабан, чтобы визуально осмотреть узел.

Видео:ПРАВДА про ПРОКАЧКУ тормозов! Как прокачать тормоза или заменить тормозную жидкостьСкачать

Менять один или пару

Среди водителей ходит очень частый вопрос о том, как проводить замену задних тормозных цилиндров: можно поменять только один или обязательно пару? Допускается замена только одного тормозного цилиндра, если второй полностью исправен, а новая деталь идентичная первой. Если планируется установка модели от другого производителя, то рекомендуется сменить сразу пару. Проблема в том, что разные цилиндры могут оказывать различное усилие на колодки, что в итоге приведет к сносам в сторону при замедлении.

Видео:Главный тормозной цилиндр (ГТЦ) не сбрасывает давление... суппорта клинятСкачать

Оригинал или аналог

Оптимальная замена заднего тормозного цилиндра Рено Логан предполагает покупку оригинальной продукции. Изделия, которые рекомендует сам Renault, имеют высокое качество и максимальный срок службы. Если вы покупаете продукцию у проверенных поставщиков, то с потеками или заводскими дефектами проблем быть не должно. Поиск любого товара осуществляется по каталожному номеру. Водителям доступные следующие фирменные продукты:

• 7701047838 (аналог 6001551410) — 8″ BOSCH;
• 7701047838 — 8″ BOSCH;
• 7701070668 — 7″;
• 6001549726 — 8″ BOSCH;
• 7701044681 — 8″ TRW;
• 7703009255, 7703001118, 6001549728, 7703009255 — болт М6;

Также обратите внимание, что на машины чаще всего ставились 3 тормозные системы.

1. 180 барабан — 1 цилиндр с двумя креплениями Bosch;
2. 203 барабан — 1 цилиндр двумя креплениями –TRW;
3. 203 барабан — 1цилиндр c одним креплением – Bosch.

Соответственно, вам необходимо определиться, какое количество креплений имеет конкретно ваш авто для заднего тормозного цилиндра. Имеется и разница у деталей с 2 креплениями. Например, изделие от TRW имеет 25 миллиметров между отверстиями, в то время как Bosch 19 миллиметров.

Выпускается и ряд аналогов ценой от 400 до 1000 рублей. В качестве примера можно привести PROTECHNIC PRH2419 и CIFAM 101743. Перед покупкой главное убедиться в совместимости этих моделей с посадочным местом на барабане вашего авто. Можете связаться с официальным дилером и уточнить данную информацию, однако мы рекомендуем лично разобрать барабан и посмотреть, какой тормозной цилиндр был установлен. Так вы сможете гарантированно купить совместимую модель.

Если есть возможность, проведите перед покупкой визуальный осмотр детали. На металле не должно быть визуальных дефектов, как и на других частях цилиндра. Отверстия для крепежей должны быть четкой формы, без заусениц или неровностей. Выдать подделку также может непосредственно упаковка. Размытые надписи, отсутствие штрих кода, маркировки и даже элементарные опечатки – все это говорит о низкокачественной продукции, которая выпускается подпольно.

Видео:Как прокачать ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДРСкачать

Подготовительные работы

Цилиндр располагается в заднем колесе, а если быть точнее – в конструкции барабана. Как минимум, вам понадобится домкрат, чтобы подпереть машину с нужной стороны. В идеале стоит использовать подъемник, который сделает демонтаж узла максимально удобным. Из инструмента вам понадобится:

• ключ «на 10» (удобнее торцовая головка);
• специальный ключ «на 11» для крепежей магистралей тормозной системы;
• ключ для болтов колес;
• средство WD-40 для снятия ржавчины и закисания;
• инструмент для снятия заднего барабана.

В комплекте с новыми деталями не всегда поставляются болты. Если стандартные с автомобиля еще находятся в хорошем состоянии, то используйте их. В ином случае, конечно же, придется купить новые, каталожные номера приведены в предыдущем разделе.

Читайте также: Из чего свернуть цилиндр

Видео:КУДА УХОДИТ ТОРМОЗНАЯ ЖИДКОСТЬ? ТОП-7 ПРИЧИН!Скачать

Предназначение и конструкция

Как вы знаете, в тормозной системе используется специальная жидкость, которая передает усилия непосредственно к колодкам. Своевременная замена этой жидкости и проверка ее уровня являются важными этапами при обслуживании автомобиля. При этом водитель со своей стороны прилагает только усилия на педаль.

Конкретно задний тормозной цилиндр уже выполняет обратную задачу – он трансформирует давление от жидкости в гидравлической системе в прижимное усилие. Ключевое отличие от главного цилиндра – он располагается непосредственно в самом барабане, при этом представляет собой отдельную деталь, которую при необходимости можно демонтировать и заменить.

Система функционирует следующим образом. При торможении водитель создает усилие на тормозную педаль. Это нажатие передается на поршень главного цилиндра, который в свою очередь передает усилия в тормозную жидкость. Задействуются рабочие тормозные цилиндры, из которых выдвигаются поршни и прижимают колодки к барабану. Происходит торможение автомобиля.

Таким образом, утечка тормозной жидкости или воздушные пузыри – это неединственная проблема низкой эффективности тормозов. Нередко выход из строя заднего тормозного цилиндра может свести усилия водителя к нулю в процессе торможения. В экстренных ситуациях лишние метры тормозного пути могут стоить всего автомобиля или вашей жизни, поэтому при возникновении каких-либо проблем с тормозами немедленно проводите диагностику и ищите неисправность.

Видео:ЧТО ДЕЛАТЬ ЕСЛИ ПРОВАЛИВАЕТСЯ ПЕДАЛЬ ТОРМОЗА? ЗАМЕНА ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ. | #ВидеолекцияСкачать

Признаки поломки

Если из строя вышел рабочий тормозной цилиндр Рено Логан, то по поведению автомобиля водители смогут это определить. Чаще всего об этом говорят следующие симптомы:

• Недостаточное тормозное усилие на заднюю ось. При отказе задних цилиндров вся нагрузка придется на передние дисковые тормоза. Почувствовать это достаточно сложно, но если вы давно ездите на машине, то сможете понять, что торможение осуществляется только дисками.
• Регулярное падение уровня тормозной жидкости. Повреждения пыльника и разгерметизация приведет к тому, что жидкость начнет выталкиваться во внутреннюю конструкцию барабана. При этом визуально без разбора барабана каких-либо потеков может и не быть.
• Неравномерное торможение задних колес. Как правило, автомобиль начинает немного уводить в сторону, а из-за позднего схватывания след от покрышек с одной стороны может появиться раньше.
• Нагрев колодок только на одном колесе, появление нехарактерных скрипов при торможении.

Нередко окисления приводят к затруднительному движению поршней в корпусе, из-за чего усилия на колодки недостаточны для эффективного торможения. Определить это можно визуально, если попросить напарника плавно нажимать на тормоза и смотреть процесс у самого цилиндра. Проще всего будет элементарно поставить новый тормозной цилиндр «Логан».

Видео:Замена тормозной жидкости Рено Логан методом вытеснения, своими руками, без подъемника и ямыСкачать

Процедура замены тормозного цилиндра рено логан

Вот мы и подошли к самому интересному разделу – как производится замена заднего тормозного цилиндра «Логан»? Особых сложностей здесь нет, поскольку на каждое колесо у водителей уйдет до 30 минут. Специнструмент (кроме съемника для барабана) не понадобится. Опытные водители могут обойтись даже без последнего, используя все пару накидных ключей. Как только все подготовлено и машина стоит на подъемнике или домкрате, приступайте:

1. Снимите колесо и заглушку, которая прикрывает гайку на ступице.
2. При помощи специального накидного ключа открутите гайку ступицы.
3. Сдерните подшипник с посадочного места, чтобы снять барабан. При снятии барабана осмотрите подшипник и внешнее состояние деталей.
4. После откручиваем металлическую трубку, идущую до тормозного цилиндра.
5. Отведите трубку в сторону. Обязательно закройте отверстие полиэтиленовой пленкой или чем-то аналогичным, чтобы предотвратить вытекание тормозной жидкости.
6. Открутите 2 болта, которые удерживают тормозной цилиндр на щитке.
7. Снимаем цилиндр со своего места. Он может прикипеть, поэтому разрешается применить ударную силу, используя молоток.
8. Поставьте на его место новый цилиндр и выполните сборку в обратном порядке.

После монтажа следует прокачать контур системы. Для этого вам понадобится напарник. Открутите спускной штуцер и скажите напарнику, чтобы он нажал на педаль тормоза. Далее закрутите штуцер и дайте команду отпустить педаль. Выполняйте аналогичные действия до тех пор, пока из спускного штуцера не будет выходить тормозная жидкость без пузырей воздуха.

Если предполагается заменить и второй задний цилиндр, то вышеописанные процедуры проводятся для второго колеса. Обязательно проверьте состояние и уровень тормозной жидкости в бачке. Уровень не должен падать ниже отметки MIN. Только после этого можно проводить тес-драйв. Разгонитесь до скорости в 50-60 километров в час и выполните торможение.

Курс должен быть прямолинейным. Если задние тормоза раньше не работали полностью, то вы обязательно почувствуете разницу при замене цилиндров. Некоторые водители также параллельно советуют почистить барабан. Это особенно актуально, если была протечка, из-за которой тормозная жидкость попала на все поверхности.
