Тема: помогите сделать управление бистабильным клапаном

Опции темы

Поиск по теме

Видео:Соленоидные электромагнитные клапаны. Принцип работы, виды.Скачать

помогите сделать управление бистабильным клапаном

Здравствуйте уважаемые форумчане!

У меня есть проблемка:
Возникла следующая необходимость:

Имеется катушка бистабильного соленоидного клапана (катушка используется из стиральной машины, сопротивление катушки замеренное мультиметром составило порядка 3.8 кОм, остальные параметры которые я знаю (были написаны на бывшем корпусе водяного клапана от стиралки, для 220В переменного тока — 6 W, и далее просто пишут температуру минимум 25, максимум 90 или что то в этом роде, я не совсем понял, возможно эти надписи относились не к катушке, а к водяному клапану на котором она раньше стояла, там еще и время работы пишут 3-5 минут.), на эту катушку, по возникшей необходимости, должен подаваться постоянный ток, порядка от 180 до 260В, но он должен подаваться импульсами примерно 5 секунд подается, 15 не подается, частота и длительность не слишком важны, но желательно так, (ток необходим постоянный, так как в дальнейшем полярность будет периодически меняться).
В общем катушка работает и на постоянно идущем напряжении, но очень сильно греется, и при использовании диодного моста, конденсатора и сопротивлений, для выпрямления переменного тока в постоянный, сопротивления у меня сгорели.
Я предполагаю, что можно использовать для этих целей мультивибратор, но из многих схем, найденных на просторах интернета, я не смог определить, что мне более подходит, и подобрать необходимые элементы, так как знания в электронике совсем-совсем начинающего, но паяльник в руках держу уверенно и многие домашние приборы (сплит, видеокамера, пду, увлажнитель, ингалятор и т.д.) были починены мной самим, правда многое угадывалось наобум. Если считаете что мультивибратор не подходит, то может быть посоветуете как сделать так, что бы она просто не грелась, но работала, меня устроит и этот вариант.
Прошу откликнитесь и помогите мне.

Последний раз редактировалось Genadi Zawidowski; 23.02.2013 в 21:23 .

Видео:Электромагнитные клапана НО, НЗ, бистабильныеСкачать

Бистабильные клапана с обратной связью

Устройство электромагнитного (соленоидного) клапана

Электромагнитный клапан (клапан соленоидный) состоит из следующих основных деталей: корпуса, крышки, мембраны (поршня), пружины, плунжера, штока и электрической катушки (соленоида). Корпуса и крышки клапанов отливают из латуни, нержавеющей стали, чугуна или полимеров: полипропилена, эколона, нейлона и др. Клапаны рассчитаны для использования при различных рабочих средах, давлениях и температурах. Для плунжеров и штоков применяют специальные магнитные материалы. Электрокатушки (соленоиды) для клапанов изготовливают в пылезащищенном или герметичном корпусе. Обмотка катушек выполнена высококачественным эмаль проводом из электротехнической меди. Присоединение к трубопроводу резьбовое или фланцевое. Для подключения к электрической сети используется штекер. Управление осуществляется подачей напряжения (или импульса) на катушку.

Напряжения питания:
Переменного тока, AC: 24В, 110В, 220В;
Постоянного тока, DC: 12В, 24В;
Допуск по напряжению: ± 10%.
Класс защиты: IP65.

Основные рабочие положения:
Клапаны электромагнитные по исполнениям бывают: «НЗ» – нормально закрытые клапаны, «НО» – нормально открытые клапаны и «БС» – бистабильные (импульсные) клапаны, переключающиеся с открытого на закрытое положение по управляющему импульсу.

По принципу действия:
Для различных условий эксплуатации применяют клапаны прямого действия, срабатывающие при нулевом перепаде давлении и пилотные клапаны (непрямого действия) – срабатывающие только при минимальном перепаде давления. Так же электромагнитные клапаны подразделяются на запорные (2/2 ходовые), распределяющие трехходовые (3/2 ходовые), и переключающие клапаны (2/3 ходовые).

Мембраны и уплотнения:
Мембраны клапанов изготовлены из эластичных полимерных материалов специальной конструкции и химического состава – EPDM, NBR, FKM, а уплотнения из PTFE или TEFLON. Так же в конструкции клапанов используются новейшие составы силиконовых резин – VMQ и другие полимеры.

Свойства материалов:

EPDM – Этилен-пропилен-диен-каучук. Недорогой, химически и износостойкий эластичный полимер. Высокая устойчивость к старению и атмосферным воздействиям. Устойчив к кислотам, щелочам, окислителям, соленым растворам, воде, пару низкого давления, нейтральным газам. Неустойчив к бензину, бензолу и углеводородами. Температура применения −40… +140 °С.

NBR – Нитрил-бутадиен-каучук. Распространенный и недорогой эластичный полимер, нейтральный к воздействию бензина, минерального масла, дизельного топлива, растворов щелочей, неорганических кислот, пропана, бутана и воды. Температурный диапазон −30… +100 °С. Разрушается бензолом, окислителями и ультрафиолетом.

FKM – Фторкаучук. Термостойкий и эластичный синтетический полимер. Высокая стойкость к старению, озону и ультрафиолету. Химически устойчивый для кислотных и щелочных сред, нефтепродуктов, для топлива и углеводородов. Применяется для спиртов, воды, воздуха и пара низкого давления при температуре −30… +150 °С. Разрушается эфирами, органическими кислотами.

PTFE – Политетрафторэтилен. Фторполимер, один из самых химически стойких полимерных материалов. Применяется в химической промышленности для кислот и их смесей высокой концентрации, щелочей, растворителей. Устойчив к бензолу, окислителям, маслам и топливам. Используется для агрессивных газов, углеводородов, воздуха, воды и пара. Температурный диапазон −50… +200 °С. Разрушается трифторидом хлора и жидкими щелочными металлами.

TEFLON – Политетрафторэтилен. Запатентованное название фторполимера, на основе PTFE с улучшенными эксплуатационными характеристиками. Рабочая температура применения в диапазоне −50… +250 °С.

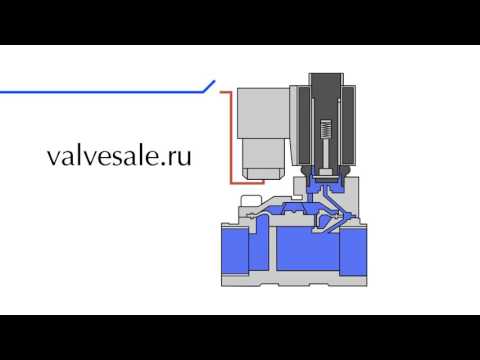

Принцип действия пилотного электромагнитного клапана

Клапан нормально закрытый
В статичном положении напряжение на катушке отсутствует – электро клапан закрыт. Запорный орган (мембрана или поршень, в зависимости от типа клапана) герметично прижат, силой действия пружины и давления рабочей среды к седлу уплотнительной поверхности. Пилотный канал закрыт подпружиненным плунжером. Давление в верхней полости клапана (над мембраной) поддерживается через перепускное отверстие в мембране (или через канал в поршне) и равно давлению на входе в клапан. Клапан электромагнитный находится в закрытом положении, пока катушка не окажется под напряжением.

Читайте также: Как проверить канализационный клапан

Для открытия клапана напряжение подается на катушку. Плунжер, под воздействием магнитного поля поднимается и открывает пилотный канал. Так как диаметр пилотного канала больше перепускного, давление в верхней полости клапана (над мембраной) понижается. Под действием разницы давлений, мембрана или поршень поднимается вверх и клапан открывается. Клапан останется в открытом положении, пока катушка находится под напряжением.

Клапан нормально открытый
Принцип действия нормально открытого клапана наоборот – в статичном положении клапан находится в открытом положении, а при подаче напряжения на катушку клапан закрывается. Для удержания нормально открытого клапана в закрытом состоянии, напряжение необходимо подавать на катушку долговременно.

Для правильной работы любых клапанов пилотного действия необходим минимальный перепад давления, ΔP – разница давлений на входе и на выходе клапана. Пилотные клапаны назвают клапанами непрямого действия, т.к. кроме подачи напряжения, необходимо выполнение условия по перепаду давления. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, отопления, системах ГВС, системах пневмоуправления и др. – везде, где присутствует давление в трубопроводе.

Принцип действия клапана электромагнитного прямого действия

У электромагнитного клапана прямого действия пилотный канал отсутствуют. Эластичная мембрана в центре имеет жесткое металлическое кольцо и через пружину соединена с плунжером. При открытии клапана, под воздействием магнитного поля катушки, плунжер поднимается вверх и снимает усилие с мембраны, которая моментально поднимается и открывает клапан. При закрытии (отсутствии магнитного поля), подпружиненный плунжер опускается и с усилием прижимает мембрану, через кольцо к уплотнительной поверхности.

Для клапана электромагнитного прямого действия, минимальный перепад давления на клапане не требуется, ΔPmin=0 бар. Клапаны прямого действия, могут работать как в системах с давлением в трубопроводе, так и на сливных емкостях, накопительных ресиверах и в других местах, где давление минимально или отсутствует.

Принцип действия бистабильного клапана

Бистабильный клапан имеет два устойчивых положения: «Открыто» и «Закрыто». Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов переменной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Конструктивно, бистабильные импульсные клапаны выполнены как пилотные клапаны, т.е. необходим минимальный перепад давления.

Клапан электромагнитный соленоидный (англ. solenoid valve) – это функциональная и надежная трубопроводная арматура. Ресурс работы специальных электромагнитных катушек составляет до 1 миллиона включений. Время, необходимое для срабатывания мембранного магнитного клапана в среднем составляет от 30 до 500 миллисекунд, в зависимости от диаметра, давления и исполнения. Клапаны электромагнитные можно применять как запорные устройства дистанционного управления, так и для безопасности, в качестве отсечных, переключающих или отключающих электроклапанов.

Видео:Проверка соленоида подачи топлива (электромагнитного клапана) остановки двигателя.Скачать

Соленоидный клапан электромагнитный ev220, данфосс, asco

Электромагнитный клапан для воды – это устройство, относящееся к арматуре запорного типа и предназначенное для полного перекрытия проходящего потока в случае образования протечки. При выборе клапана важно учитывать все особенности арматуры: материалы изготовления, виды мембран, принцип работы и так далее. Электромагнитный клапан может быть установлен самостоятельно.

Запорная арматура для трубопровода

Видео:Бистабильные импульсные клапана бытовых холодильниковСкачать

Общие сведения

Электромагнитный соленоидный водяной или газовый клапан – это электромеханическое устройство, предназначенное для контроля потока жидкости или газа в приборах мощностью до v308 (EV220B, Tecofi, Castel, ESM, EVR, GBP, GBV, NBR, PARKER, SCE, SYDZ, АКПП, КСВМ, ЗСК, ИСП, Burkert, КСП). Данный клапан управляется с помощью электрического тока, который пропускает катушка. При подаче тока, создается магнитное поле и заставляет двигаться поршень внутри катушки. В зависимости от конструкции, поршень откроется при подаче электричества, либо закроется пропускной кран. Когда ток перестанет поступать катушке клапана, он вернется к своему обычному состоянию.

Фото — Соленоидный клапан danfoss

Механизмы бывают:

• прямого и непрямого типа действия;
• вакуумный, гидравлический, пневматический клапан;
• 2-, 3-, много-ходовой.

Электрические клапаны прямого действия открывают и закрывают отверстие внутри клапана. В опытно-управляемых клапанах (их еще называют запорный прибор), поршень, открывает и закрывает отверстие. В клапанах высокого давления (к примеру, фланцевый клапан) используются поршни и специальные уплотнители, которые контролируют состояние отверстия.

Видео: соленоидные клапаны Danfoss

Видео:Что такое нормально открытый и нормально закрытый соленоидный клапанСкачать

Как выбрать соленоидный клапан

Универсальный совет при выборе запорной арматуры — внимательно изучать описания и спецификации, которые дает производитель. По ним можно определить, допускается ли использование той или иной модели клапана в различных системах, в которых могут быть разные показатели температуры, давления, скорости тока и химического состава жидкости.

Также следует обращать внимание на размер входного и выходного отверстия, которое должно совпадать с параметрами трубопровода. В противном случае будут нарушены гидравлические параметры системы, поскольку жидкость на участке установки клапана может замедляться, что скажется на температуре и давлении воды.

Важно! При выборе клапана необходимо в первую очередь учитывать химические свойства рабочей среды, поскольку разные металлы разрушаются при воздействии кислот (например, латунь). Пластиковые модели нельзя использовать в высокотемпературных системах.

Видео:Электромагнитный клапан SMART SG55419Скачать

Описание конструкции стандартного устройства

Наиболее простой соленоидный электромагнитный клапан имеет два порта: на входе и выходе. Дополнительно может быть три или более портов.

Читайте также: Газовая колонка оазис не открывается газовый клапан

Фото — Конструкция соленоидного клапана

Вода или газ поступает через входное отверстие (2). Любое вещество должно проходить через отверстие бака (9), прежде чем поступить в выходное отверстие (3). Выходное отверстие закрыто поршнем (7).

Электроклапан на фото выше – это нормально закрытый соленоидный электромагнитный клапан типа ASCO, ТОРК или Данфосс (Danfoss). Работает он следующим образом: данные устройства соединены с пружиной (8), которая давит на поршень против открытия проходного сечения. Уплотнительный материал на кончике поршня содержит защиту (прокладку) от попадания в отверстия воды или газа, до тех пор, пока поршень поднимается с помощью электромагнитного поля, создаваемого катушки. Схема демонстрирует работу стандартного.

Фото — Соленоидный клапан

Есть много вариаций конструкции клапана. Обычные клапаны могут иметь множество портов и поршней. Двухходовой клапан непрямого действия (обратный) имеет 2 порта — EV1140, ДУ50, ДУ32, ДУ100, ДУ15, ДУ25, серия РУ16; если клапан открыт, два порта подключены и жидкость перемещается между ними; если клапан закрыт, то порты находятся в изоляции. Если клапан открыт, то соленоид не под напряжением, затем клапан называется нормально разомкнутый (Н.Р.). Аналогично, если клапан закрыт, то соленоид не под напряжением, такой клапан называется нормально замкнутый, скажем, YCD21, YCPS31, YCWS1. Есть также трех портовые и более сложных конструкций устройства, у них обозначение имеет вид 30 (3, 33, и т.д.). Трехходовой клапан имеет 3 порта для управления электроприводом; он соединяет один порт, либо два из них (как правило, порт поступления и выхлопной канал).

Небольшой электромагнитный клапан можете создать ограниченную силу. Примерное соотношение между необходимыми электромагнитными силами Fs, давлением жидкости P и площадью отверстия A для клапана прямого действия имеет значение:

В некоторых электромагнитных клапанах электромагнитные силы действуют непосредственно на главную арматуру. Другие используют небольшие, полные электромагнитные клапаны, известные как пилотируемые. Пилотируемые клапаны требуют гораздо меньше энергии, но они намного медленнее. Такие соленоиды, как правило, нуждаются в полной мощности все время, чтобы полностью открыться и удерживать такое положение.

Видео:Рабочее давление соленоидного клапана // Клапан прямого действияСкачать

Особенности работы бистабильного клапана

Этот клапан может находиться в двух устойчивых положениях: в закрытом и открытом. Переключение осуществляется последовательно методом подачи импульса на катушку. Такие устройства работают исключительно от источника постоянного тока. Для того чтобы удержать клапан в закрытом или открытом положении, не требуется подавать напряжение. По конструкции такие приспособления изготавливаются как пилотные, это указывает на необходимость минимального перепада давления.

Электромагнитный соленоидный клапан представляет собой надежную и функциональную арматуру для системы трубопровода. Если речь идет о специальных электромагнитных катушках, то ресурс их работы очень велик. До момента выхода из строя прибор способен работать, пока число включений не достигнет 1 миллиона. Время, которое требуется для срабатывания магнитного клапана, может составить от 30 до 500 миллисекунд. Конечная цифра будет зависеть от давления, диаметра и исполнения.

Видео:Электромагнитный клапан Mivalt MP-160 для септика Юнилос, Топас - Septicmarket.ruСкачать

Конструкция и назначение пилотируемого клапана

Газовый отсечной пилотный клапан SCE238A002 (200 бар), Немен, VIKING, SPOOL, JOUCOMATIC, ЭВЕЛЕН, SMART TORK, состоит из двух основных частей: пропускного устройства и клапана прямого действия. Пропускной механизм преобразует электрическую энергию в механическую, которая, в свою очередь, открывает или закрывает деталь. В клапане прямого действия осуществляется управление потоком жидкости или газа.

Фото — Электромагнитный клапан

Электромагнитные клапаны могут использовать металлические пломбы или резиновые уплотнители, также его легко контролировать. Пружина используется для хранения клапана нормально разомкнутым или сомкнутым, в то время, когда он не используется.

Вода под давлением поступает в камеру. Входное отверстие представляет собой эластичную мембрану, а над ней расположена пружина, толкающая её вниз. Диафрагма имеет отверстие, проходящее через центр, оно позволяет контролировать количество воды, зачастую пропускается очень малая часть. Эта вода заполняет полости на другой стороне диафрагмы, так что давление одинаково по обе стороны клапана.

После того, как диафрагма закрывается клапаном, давление на выходе дна уменьшается, и большее давление держит клапан закрытым. Таким образом, пружина не имеет отношения к закрытию или открытию клапана.

Если ток проходит через мембранный соленоид, вода в камере вытекает через прямой проход быстрее, чем пополняется камера. Входящее давление поднимает диафрагму.

Когда соленоид снова выключается, проход закрыт пружиной, нужно очень мало сил, чтобы толкнуть диафрагму вниз, главный клапан снова закрывается. На практике часто отсутствует отдельная пружина; эластомера диафрагмы адаптирована так, что работает, как собственный источник, в основном в закрытой форме.

Фото — Соленоидные клапаны Sirai

Из объяснения видно, что этот тип клапана зависит от перепада давления между входом и выходом, так как для его работы давление на входе должно быть всегда больше, чем давление на выходе. Если давление на выходе, по любой причине, выше входного, клапан слишком быстро откроется, чтобы этого не допустить разница размеров должна быть не больше половины дюйма.

Для усиления давления часто используется пластиковый уплотнитель, который закрепляется в районе входящего отверстия.

Способ подключения у каждого прибора немного отличается, поэтому очень рекомендуем при покупке прочитать сертификат, проверить паспорт определенной модели. Инструкция подробно описывает монтаж каждого отдельного клапана.

Видео:Пропорциональный предохранительный клапан.Скачать

Конструктивные особенности

Устройство клапана состоит из полимерного или металлического корпуса, внутри которого находится соленоид, плунжер, шток и мембрана.

Материалом для исполнения корпуса служит пластик, либо нержавеющая сталь, латунь или чугун, что определяется сферой использования клапана. Например, металлический корпус используется в системах с химически агрессивными или высокотемпературными средами, тогда как пластиковые применяются для простой водопроводной питьевой или технической пресной воды. Мембраны и уплотнители клапана производятся из полимерных материалов на основе каучука и полиэтилена.

Читайте также: Генератор ваз 2114 инжектор 8 клапанов устройство

Рекомендуем ознакомиться: Принцип работы и сферы применения клиновых задвижек

Видео:Принцип действия бистабильного электромагнитного клапанаСкачать

Область применения

Область применения напрямую зависит от материала клапаны. Деталь, основной материал которой латунь, не применяется в агрессивных средах, скажем, для контроля дизельного топлива, жидкости с кислотной основой.

Электромагнитные клапаны используются в для контроля гидравлики и пневматических систем, для управления цилиндрами или крупных промышленных клапанов с большим диаметром.

Фото — Двухходовой соленоидный клапан

Чаще всего производство использует клапан для механизмов и устройств, где необходимо ограниченное поступление воды, газа, воздуха, т.д. – стиральная машина, посудомоечная установка, контроль системы отопления. Импульсный клапан двойного типа действия используется как устройство для подачи воздуха и воды в стоматологических кабинетах, для полива земли, подпитки разнообразных приборов при помощи дизтоплива, контроля работы машины с газовой мини-установкой и даже для холодильника.

Видео:Принцип работы эл.магнитного клапана на карбюратореСкачать

Где применяются электроклапаны

Как уже было сказано, применение соленоидных клапанов очень обширное. Мы можем наблюдать их действия в газо- и нефтеперегонке, в поливе и орошении сельхозугодий, поении скота, работе газовых и тепловых котельных, в перенаправлении потоков газа и воды по нескольким направлениям на промышленных и сельскохозяйственных предприятиях.

Соленоидный клапан для воды:

• помогает садоводам и жителям коттеджных построек при поливе и орошении своих дачных и приусадебных участков;
• при подаче воды на различные бытовые гидроустановки: автоматические посудомойки,

стиральные машины, душевые кабины и сливные бачки;

Электрические клапаны не только распределяют, но и регулируют количество подаваемой воды и газа к каждому потребителю и внутри гидро и газовых установок.

Мы ежедневно пользуемся бытовыми автоматическими гидромашинами, но даже не задумываемся о том, что внутри этих конструкций установлен электромагнитный клапан, а то и несколько одновременно, для выполнения целого ряда процессов.

Для примера, в быту используют электромагнитный клапан для подачи воды для стиральной машины. Мы включаем это гидроустройство и тем самым подаем электросигнал на соленоидную катушку, которая открывает поступление воды в бак стиралки. А в процессе стирки, электроклапан на каждом этапе программы управляет подачей воды в нужном количестве внутрь машины из водной магистрали или сливом грязной смеси из стирального бака в канализационный коллектор.

Видео:Поршневой пневматический регулирующий клапан АСТА Р12Скачать

Обзор цен

Купить соленоидный воздушный, дренчерный или газовый клапан мощностью до 380 вольт в России, Украине, Беларуси, можно в любом специализированном магазине. Вы найдете устройства такого типа: фреона, Хонда, СВМ, CEME (СЕМЕ), СКН для разнообразных установок. Каждый производитель предлагает свой прайс-лист, мы собрали средние цены на клапаны производства России, Италии, Германии и стран СНГ:

Все фирмы предоставляют гарантию на свою продукцию год, продажа осуществляется в официальных дилерских магазинах.

Видео:Разбирем пластиковый клапан, нормально закрытый двухходовой клапан прямого действия.Скачать

Характеристики и виды устройств

Клапан электромагнитный и его основные виды можно условно разделить на несколько категорий. Они будут отличаться по принципу работы устройства в процессе выключения и включения оборудования: пилотные и прямого действия.

Также оборудование можно разделить на несколько подвидов, которые характеризуются некоторыми особенностями касательно функционала. Таким образом, они бывают:

1. Бистабильными. После подачи электрического тока на устройство, произойдет автоматическое изменение существующего режима.
2. Нормально открытые или закрытые. При отсутствии напряжения, устройство будет находиться в положении «закрыто». После подачи тока на катушку, устройство откроется. Действие нормально открытого клапана будет происходить с точностью наоборот.

Исходя из типа используемой катушки, агрегаты делятся:

1. переменного тока, где показатель электромагнитного поля будет высоким;
2. постоянного тока, где показатель электромагнитного поля будет несущественным.

Также следует выделить и отдельный вид электроклапанов, которые характеризуются как отсечные. С их помощью стало возможным проведение моментального отключения всего потока или только отдельной трубы при наступлении аварийной ситуации.

По характеру функционирования различают:

Последний вариант оснащен одним патрубком, что делает смешивание разных потоков невозможным. Входным и выходным патрубком оснащены двухходовые устройства. Принцип их функционирования заключается в работе шара или конуса, которые используются для закрытия основного прохода.

Используемые трехходовые клапаны для воды оснащены тремя патрубками и функционируют посредством смешивания одновременно нескольких потоков. Также следует обратить внимание на то, что присутствуют на рынке и взрывозащищенные устройства, которые применяются в соответствующих средах. Для их изготовления используются огнеупорные и прочные материалы. К таким относятся вакуумные агрегаты.

Видео:Электромагнитный клапан нормально открытый прямого действия 2х-ходовой принцип работыСкачать

Установка электромагнитных клапанов

По способу подсоединения к трубопроводу встречается:

• электромагнитный клапан фланцевый для воды;
• резьбовой электромагнитный клапан.

Монтаж электромагнитного клапана следует выполнять на предварительно очищенном трубопроводе. Желательно, чтобы система была снабжена фильтром-грязевиком. Место в трубопроводе следует выбирать таким образом, чтобы к клапану был свободный доступ. Однако за счет компактных размеров установить его просто даже в стесненных условиях.

Положение клапана никак не влияет на работу устройства, поэтому может быть любым. Стоит помнить, что обратный электромагнитный клапан для воды следует монтировать с учетом направления потока воды.

Видео:Принцип действия нормально закрытого электромагнитного клапана пилотного действияСкачать

Правила монтажа и эксплуатации

Клапаны электромагнитные для воды при установке и эксплуатации требуют соблюдения определенных правил:
