При помощи клавиши (N72/1s3) клиент может установить три степени демпфирования. Существует три положения системы.

SPORT горит верхний светодиод

KOMFORT/CONF горит нижний светодиод

При помощи клавиши (N72/1s2) можно изменять уровень автомобиля (пневматическая подвеска код специальной комплектации 489). Нормальный уровень светодиод не горит Повышенный уровень светодиод горит

При помощи клавиши (N72/ ) можно устанавливать четыре ступени уровня автомобиля (код специальной комплектации 430)

Нормальный уровень светодиоды не горят

Повышенный уровень1-3 горит соответствующее число диодов

При достижении определенной скорости уровень автомобиля понижается, также клиент может понизить уровень автомобиля выбрав спортивный режим демпфирования.

Содержание

Без «Offroad Pro Technikpaket»
С «Offroad Pro Technikpaket»
Реле компрессора пневмоподвески Mercedes ML/GL W164
38 комментариев в “Реле компрессора пневмоподвески Mercedes ML/GL W164”
💥 Видео

Без «Offroad Pro Technikpaket»

Общие функции системы AIRmatic 1можно разделить на отдельные функции:

Видео:Замена блока AirMatic и борьба с пневмоподвеской - Mercedes W164x GL550Скачать

Установить уровень можно как вручную, так и автоматически в зависимости от скорости движения.

Установка уровня различна для автомобилей с и без «Offroad Pro Technikpaket», а также зависит от установок системы демпфирования.

Автоматический режим работы

Уровень автомобиля для движения по хорошим дорогам (-30). При нажатии на клавишу N72/1s2 уровень автомобиля увеличивается (+50). Если скорость автомобиля удерживается на уровне 70 км/ч более чем 20 с или превышает 90 км/ч уровень автомобиля понижается до уровня для движения по хорошим дорогам (-30). Выбранный уровень при этом не запоминается.

Если скорость автомобиля удерживается свыше 120 км/ч дольше чем 20 с или превышает 140 км/ч, то уровень автомобиля понижается до уровня для движения на высокой скорости (-45). В случае если скорость автомобиля удерживается ниже 70 км/ч более чем 20 с или падает ниже 40 км/ч, уровень автомобиля поднимается до уровня движения по хорошим дорогам (-30).

Уровень автомобиля для движения по хорошим дорогам (-30). При нажатии на клавишу N72/1s2 уровень автомобиля увеличивается (+50). ). Если скорость автомобиля удерживается на уровне 70 км/ч более чем 20 с или превышает 90 км/ч уровень автомобиля понижается до уровня для движения по хорошим дорогам (-30). Выбранный уровень при этом не запоминается.

Если скорость автомобиля удерживается свыше 160 км/ч дольше чем 20 с или превышает 180 км/ч, то уровень автомобиля понижается до уровня для движения на высокой скорости (-45). В случае если скорость автомобиля падает ниже 40 км/ч, уровень автомобиля поднимается до уровня движения по хорошим дорогам (-30).

При выборе спортивного режима движения уровень автомобиля автоматически понижается до уровня движения на высокой скорости. Это означает, что еще на стоящем автомобиле уровень его понижается до (-45). Повышенный уровень изменяется сразу же до самого низкого и в процессе движения более не изменяется.

Режим движения с прицепом (новая функция)

Прицеп распознается задним блоком приема и обработки сигналов SAM (N10/8) при этом происходит следующее:

* если при включении зажигания уровень автомобиля повышен, водитель получает информацию на комбинацию приборов (A1), о том, что уровень автомобиля надо уменьшить.

* В случае если водитель не уменьшает уровень автомобиля и разгоняется свыше 8 км/ч, уровень автомобиля уменьшается автоматически до нормального уровня установка уровня для движения на высокой скорости невозможно.

Читайте также: Зазор клапанов рено мидлум

С «Offroad Pro Technikpaket»

Видео:Mercedes GLS замена блока пневмо клапанов.Скачать

Автоматический режим работы

Уровень автомобиля для движения по хорошим дорогам (-30). При нажатии на клавишу N72s32 уровень автомобиля поднимается до первого уровня для движения по плохим дорогам (+/- 0). Если скорость автомобиля удерживается на уровне 100 км/ч более чем 20 с или превышает 115 км/ч уровень автомобиля понижается до уровня для движения по хорошим дорогам (-30). Выбранный уровень при этом не запоминается.

Если установлен уровень автомобиля для движения по хорошим дорогам (-30), то при двойном нажатии на клавишу N72s32 уровень автомобиля увеличивается до второго уровня для движения по плохим дорогам (+ 30). Если скорость движения автомобиля превышает 70 км/ч более чем 20 с или превышает 90 км/ч, то уровень автомобиля понижается до первого уровня для движения по плохим дорогам (+/-0). Выбранный уровень при этом не запоминается. Дальнейшая логика изменения уровня автомобиля аналогична логики изменения с первого уровня для движения по плохим дорогам (см. выше).

Если установлен уровень автомобиля для движения по хорошим дорогам (-30), то при троекратном нажатии на клавишу N72s32 уровень автомобиля увеличивается до третьего уровня для движения по плохим дорогам (+ 80). Если скорость движения автомобиля превышает 30 км/ч, то уровень автомобиля понижается до второго уровня для движения по плохим дорогам (+30). Выбранный уровень при этом не запоминается. Дальнейшая логика изменения уровня автомобиля аналогична логике изменения со второго уровня для движения по плохим дорогам (см. выше).

В комфортном режиме работы изменяются скоростные режимы, при которых уровень автомобиля понижается с уровня для движения по хорошим дорогам до уровня для движения с высокой скоростью (160 км/ч более чем 20 с соответственно 180 км/ч)

Режим движения с прицепом и спортивный режим движения аналогичны серийному исполнению автомобиля с «Airmatic»

Функции регулировки уровня автомобиля, функции адаптивной системы демпфирования, функция пробуждения, а также функция блокировки пневматической подвески уже нам известны по другим типам легковых автомобилей.

Система AIRmatic состоит из следующих компонентов:

* четыре пневматические стойки, которые несут вес автомобиля и демпфируют колебания кузова

* датчик уровня и ускорения кузова

* регулирование уровня с выбором высоты уровня

* адаптивная система демпфирования (ADS) с тремя ступенями установки амортизаторов

Видео:Блок клапанов пневмоподвески для Mercedes-Benz ML-class W164Скачать

* система ADS изменяет степень демпфирования в зависимости от:

— ускорений кузова автомобиля

Принципиальная конструкция стоек известна по типу 220. Установлены утолщенные резиновые элементы для исключения их повреждений и возникновения утечек. На задней оси пневматический элемент и амортизатор расположены отдельно.

запасает давление для регулировки уровня автомобиля. Обеспечение скорейшего изменения уровня автомобиля независимо от того работает ли компрессор. Обеспечить регулировку уровня автомобиля, если автомобиль стоит или едет с низкой скоростью без управления компрессором (A9/1).

Читайте также: Какие клапана должны быть открыты при вмт ваз 2106

Нормальное давление в системе 6-11 bar

Объем 12,6 л. (системное давление 16 бар) при этом большой бак на 8,1 л, маленький бак на 4,5 л

Компрессорный модуль (A9/1) находится на держателе за передним бампером справа. Компрессор создает давление в системе, чтобы поддерживать и регулировать уровень автомобиля.

Управление электродвигателем компрессора осуществляется не напрямую от блока управления AIRmatic с ADS (N51), а ток подается через реле AIRmatic (K67). Клапан сброса давления, который служит для понижения уровня автомобиля, интегрирован в модуль компрессора.

В случае если компрессор накачает избыточное давление в системе, то оно будет автоматически сброшено механическим клапаном

Реле компрессора пневмоподвески Mercedes ML/GL W164

При замене компрессора пневмоподвески обязательно требуется заменить и реле его включения!

Видео:Блок клапанов пневмоподвески Mercedes ML W164 GL X164Скачать

Реле расположено в блоке предохранителей, который находится в моторном отсеке справа.

Если Ваш автомобиль приопустился на одну из сторон, значит, система пневмоподвески негерметична, перемещаться можно! Но нужно отключить компрессор, вытащив предохранитель.

38 комментариев в “Реле компрессора пневмоподвески Mercedes ML/GL W164”

почему не поднемает машину и пишет охлаждение компресора

Чтобы компрессор не сгорел от перегрева. А не поднимает, т.к. есть большая выработка по поршневой, и за отведенное время не создается нужная компрессия.
Если у Вас W164, то только замена компрессора

Исходя из того, что ремкомплектов от производителя AMK (AMK — производитель компрессоров для Mercedes ML, GL и др.) не существует, то вопрос Что используется для восстановления? Китайские з/ч или б/у?

не пробуйте восстанавливать компрессор. Это лишь потраченные деньги и время. Я пытался, убил целый день и в результате заказал компрессор . Сижу жду когда привезут. Компрессор продается вместе с релюхой и последовательностью установления. Не сорвите резьбу на компрессоре.

в оригинальном новом компрессоре реле никогда не идет в комплекте! это уже или продавец доукомплектовал, или это неоригинал

А что делать если МЛка 164 застыла в верхнем положении и не реагирует ни на какие кнопки регулировки уровня?

Варианты:
1. Не приходит сигнал на клапан сброса компрессора, или залип клапан сброса. Проверить можно дав 12V на него, толь полярность не перепутайте. На фишке квадратная часть — это «+», круглая — «-«.
2. Залип клапан на блоке клапанов.
3. что маловероятно, не работают кнопки

Добрый день. Пневма лопнула, перед с лева. Какой предохранитель снять, чтоб компрессор не качал? Спасибо.

на фото же все подписано на 40 A

Добрый день. GL 320, 2007г., задний сторона, при нормальном положений пневма, спускается через несколько часов после выключение двигателя, а при верхний положение пневма не садится, все нормально. Подскажите пожалуйста, что это может быть или где искать. Заранее благороден!
Давид.

Видео:Mercedes GL 164. Основы реставрации пневмоподвески. Компоненты "Штудгарт сервис" Челябинск.Скачать

есть трещина в рукаве пневмобаллона на складке, проверяйте мыльным раствором

Подскажите. GL164. Когда заводишь машину начинает поднимать пневму спереди с права,а подняв опускает снова.

скорее всего дырка в баллоне

Здравствуйте, не реагирует пневма, новый насос, реле, раньше когда пару раз зажигание включал срабатывало, а сейчас ничего. Что может быть?

Проверяйте, для начала, предохранитель и реле

Добрый день!
На ML-350 родной компрессор износился (стрелка вверх + «неисправность»; разобрали — износ цилиндра), машина не падала, но не поднималась при попытках поднять на “Offroad”, при этом компрессор работал, светодиод мигал, на табло надпись “поднимается” + стрелочка вверх.
Заказал и поставил восстановленный компрессор + фильтр, реле не менял по причин незнания вопроса.

Читайте также: Прокладка для клапана егр паджеро 4

В результате замены получил две проблемы/вопроса.

Первая — продолжительность работы компрессора:
— на первую ступень поднимается за 25-30 сек., потом компрессор отключается на 5-8 сек., затем опять самопроизвольно включается примерно на 40-60 сек., потом отключается;
— с первой до второй также поднимается за 25-30 сек., потом компрессор отключается на 5-8 сек., затем опять включается уже примерно на 100 сек., потом отключается;
— со второй до третьей ступени поднимается уже за 50 сек., потом компрессор отключается на 5-8 сек., затем опять включается примерно на 100 сек., потом отключается.
Как я понимаю, это неправильная работа, т.к. очень долгое повторное включение.

Вторая – некорректно опускается:
например, на парковке с третьей ступени даю команду опуститься до обычного уровня (мигают все три светодиода, на табло надпись “опускается”+ стрелочка вниз, но за 10 минут ничего не происходит. Начинаю движение, на ходу машина медленно опускается, индикация показывает: с 3-ей ступени до 2-ой опускается около 60 сек., со 2-ой ступени до 1-ой опускается также около 60 сек., с 1-ой ступени до обычного уровня – около 40 сек.

Ошибок при диагностике никаких не выдает. Давление (сканер) показал 17,2

Какие могут быть причины ?
Живу далеко от специализированных мастерских, надеюсь на вашу помощь/консультацию

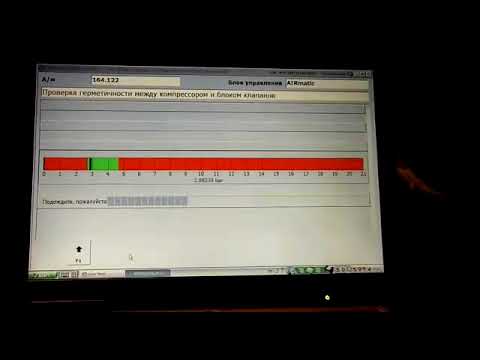

Производительность компрессора надо проверять манометром, она должна быть 21 бар, работает компрессор у вас некорректно. Плюс, может быть вопрос по работе клапана сброса на компрессоре — на него дать 12V, он должен полностью стравить давление в компрессоре.
Восстановленные компрессора — это ремонт китайскими комплектующими, т.к. оригинальные ремкомплекты никогда не выпускались, что в нем и как восстанавливали, мы предположить не можем, проще обратиться к продавцам, пусть делают замену или купить новый оригинальный компрессор, у нас цена 20500 рос.руб.

для устойчивой работы пневмы 146 и 221 требуется давление в компрессоре минимум 24 бар.(новый комр. — 25 — 26 ) как и во всех авто 4 х подушках в том числе роверы . —
по износу компрессора до 20 — не поднимается на верхние деления.
ниже 18 — загораются всякие сигналы.

Видео:Клапан сброса воздуха компрессора пневмоподвески AMK для Mercedes-Benz GL GLS ML W164Скачать

Здравствуйте. Поменяли компрессор и блок клапанов на новые. Собрали. Машина лежит на пузе, компрессор не качает.

Проверьте реле и предохранитель. А также, чтобы все двери были закрыты

Компрессор перекачивает пневмо подушки, и начинает качать когда еду , постоянно качает. Что это может быть?когда убирают на сто ошибка то всё норм на время а ошибка что мол заменить компрессор надо.

компрессор постоянно качает, если у него низкая производительность
как вы решили, что подушке перекачаны, сколько давать давления в баллоны блок управления превмоподвеской «решает» исходя из информации от датчиков положения кузова и блока клапанов

Добрый день, х164 стоит закрыт а в раене клапанов периодически пищит и щёлкает, за ноч садит акум, помогите, подскажите, заранее спасибо.
