Перечисляем слабые места двигателя Chrysler 2.4 (EDZ)

В середине 1990-х компания Chrysler выпустила линейку двигателей для дебютировавшего в то время компактного седана Neon. Эти моторы существовали в трёх вариантах рабочего объема – 1.8, 2.0 и 2.4 литра.

2.4-литровый вариант двигателя с обозначением EDZ в атмосферном исполнении никогда не устанавливали на Neon, но этот двигатель получил широкое распространение на других моделях Chrysler и их клонах под маркой Dodge и Plymouth. Это модели Cirrus, Sebring, Voyager и PT Cruiser. Также 2,4-литровый мотор EDZ заполучили Jeep Liberty и Wrangler, а также «Волга 31105», «Волга Сайбер» и на «Газель» и «Соболь».

Как и большинство двигателей из 1990-х, этот мотор имеет тонкостенный чугунный блок цилиндров. В легкосплавной ГБЦ 2 распредвала, приводимые зубчатым ремнём ГРМ. В приводе клапанов есть гидрокмпенсаторы. 2,4-литровый мотор EDZ единственный из всей линейки получил два балансирных вала в модуле с цепным приводом. Также именно этот мотор оснащён двухмассовым маховиком, который имеет очень приличный ресурс. Шкив коленвала также демпферный – с резиновой прослойкой.

На нашем YouTube-канале вы можете посмотреть разборку 2,4-литрового двигателя (EDZ) для Chrysler PT Cruiser.

2.4-литровый двигатель Chrysler очень надёжен. На «Волгах» и «Газелях» так и вовсе считается лучшим выбором, а его слабым местом считают только высокую стоимость оригинальных запчастей. Но менять их приходится нечасто. Если не экономить на обслуживании, этот двигатель легко ходит более 500 000 км.

Видео:Ремонт головки блока цилиндров ГАЗЕЛЬ с КРАЙСЛЕРОВСКИМ ДВИГАТЕЛЕМСкачать

Опоры двигателя

Резиновые демпферы опор двигателя Chrysler обладают хорошим ресурсом, но естественно, после 200 000 км их придётся поменять. Чем сильнее изношены и потресканы демпферы, тем больше на руле вибраций при работе двигателя, даже проявляются пинки при включении «реверса» и «драйва» АКПП. Также внимательный мастер обратит внимание на то, что двигатель со стороны привода ГРМ опустился из-за того, что опора его уже не держит. Верхняя опора двигателя меняется легко, а с задней придётся помучиться.

Видео:Двигатель 2,4 литра EDZ на ГАЗЕЛЬ, СОБОЛЬ, ВОЛГУ собранный на ЗАКАЗСкачать

Течь масла по датчику давления масла

Периодически на двигателе Chrysler 2.4 приходится менять датчик давления масла из-за подтекания по его корпусу. Он расположен под выпускным коллектором, поэтому проще всего обнаружить подтекание на подъемнике, на яме или по луже под машиной – через него давит немало масла, в запущенных случаях – до 1 литра на 1000 км. Иногда подтекающий датчик на несколько секунд зажигает «красную маслёнку». Течь по датчику давления масла возникает раньше и чаще, чем по прокладке клапанной крышки. Замечено, что очень хороший ресурс имеет датчик давления (12617513068), от мотора 1.6-литрового мотора для Mini первого поколения.

Видео:БЛОК БАЛАНСИРОВОЧНЫХ ВАЛОВ DOHC 2.4л. EDZ 96-07г.в.Скачать

Особенность расположения датчика положения коленвала

На рубеже 2003/2004 модельного года произошли изменения в системе управления двигателем и в расположении датчика положения коленвала. Это нужно учитывать при замене двигателя. На дорестайлинговых моторах ДПКВ установлен под генератором, т.к. ближе к приводу ГРМ. После рестайлинга датчик коленвала расположили рядом со стартером, т.е. ближе к маховику. В обоих случаях датчики разные, эта особенность блока цилиндров не позволяет без замены ЭБУ и проводки менять 2.4- (и 2.0) литровые моторы на дорестайлинговых и обновлённых машинах.

Иногда датчик коленвала приходится менять, из-за его неисправности. Неисправность сопровождается соответствующей ошибкой и очень нестабильной работой двигателя.

Видео:крайслер 2.4лСкачать

Ошибка системы EVAP

Нередко на моделях Chrysler с двигателем 2.4 (и не только с ним) загорается Check Engine с сопутствующей ошибкой P0456, которая говорит об утечке в системе вентиляции паров бензина. Чаще всего эта неисправность устраняется заменой пробки горловины бака. Хотя также виновником могут быть растрескавшиеся трубки системы улавливания паров топлива.

Видео:Сборка и разборка двигателя Chrysler DOHC 2,4LСкачать

Дроссельная заслонка и регулятор холостого хода

Дроссельная заслонка двигателя Chrysler 2.4 (EDZ) имеет тросовый привод, поэтому для регулировки холостого хода используется регулятор. Это некапризные и довольно ресурсные детали. При проблемах с холостым ходом, зависанием оборотов нужно чистить регулятор, шток которого засоряется налётом масла и сажи.

Читайте также: Технология ремонт блока цилиндров

Видео:Разборка двигателя Крайслер Газ 31105,часть № 2 снимаем ГБЦ.Скачать

Датчик распредвала

Датчик распредвала двигателя Chrysler 2.4 также нередко выходит из строя. Его неисправность сопровождается ошибкой P0340, при этом двигатель работает в аварийном режиме, не развивает более 2000 об/мин и иногда не запускается на горячую. Этот датчик недорогой и довольно просто меняется.

Видео:Разборка двигателя Крайслер Газ 31105,часть № 3 дефектовка .Скачать

Течь термостата

Корпус термостата нередко даёт течь охлаждающей жидкости. Жидкость может течь по сопряжению патрубка и «горловины» корпуса, а также по двум его половинкам, уплотняемым прокладкой. Если жидкость сочится непосредственно по корпусу, то придется вырубать прокладку своими силами или использовать герметик, т.к. прокладка продается в комплекте с термостатом.

Сам термостат не обладает продолжительным сроком службы, чаще всего перестает закрываться, из-за чего двигатель прогревается очень медленно. Оригинальный термостат имеет наибольший срок службы и его стоимость на сегодняшний день не кусается.

Видео:Ремонт Волга - Крайслер ( ГАЗ-31105 с двигателем Chrysler ) .Скачать

Катушка зажигания

Двигатель Chrysler 2.4 (EDZ) оснащён сдвоенной катушкой зажигания. Такая катушка подаёт искру попарно в цилиндры 1 и 4, 2 и 3.

Сопротивление вторичных обмоток проверяется по высоковольтным выводам попарно, оно должно составлять от 11,5 до 14,7 кОм. Сопротивление первичной обмотки проверяется в разъеме между центральным пином и боковыми: оно должно составлять от 0,5 до 0,65 ом при температуре 23°С.

В целом ресурс этой катушки зажигания довольно приличный. Чаще проблемы возникают с высоковольтными проводами, а прошивание искрой корпуса катушки происходит нечасто.

Видео:Устанавливаю двигатель КРАЙСЛЕР на ГАЗель. Часть 1Скачать

Ремень ГРМ

Зубчатый ремень ГРМ приводит оба распредвала и помпу. Интервал его замены – 140 000 км. Менять ремень и натяжитель желательно вместе с помпой, вспомогательным роликом и даже сальниками распредвалов и коленвала. Все нужные метки присутствуют на шкивах валов.

Видео:ГОЛОВКА БЛОКА ЦИЛИНДРОВ DOHC RS 2,4 л. EDZ ДОДЖ, КРАЙСЛЕР, ДЖИП, ГАЗЕЛЬ, ВОЛГА, СОБОЛЬ.Скачать

Течь масла по прокладке головки блока цилиндров

2,4-литровый мотор Chrysler, как и его младший брат, иногда страдает подтеканием масла по прокладке ГБЦ. Прокладка теряет герметичность возле сливных масляных каналов из головки блока. Для устранения течи приходится менять поднимать ГБЦ и менять ее прокладку. Перед установкой новой прокладки, которая представляет собой металлопакет, важно тщательно очистить, проверить и подготовить привалочные плоскости ГБЦ и блока цилиндров, т.к. течь может появиться снова.

Видео:КРАЙСЛЕРОВСКИЙ ДВИГАТЕЛЬ 2.4 литра EDZ для ГАЗЕЛИ.Скачать

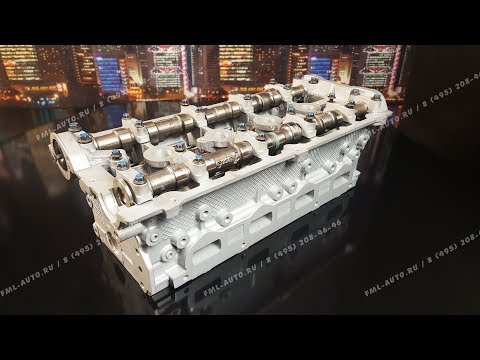

ГБЦ

Головки блоков цилиндров двигателя Chrysler 2.4 (EDZ) на дорестайлинговых и обновлённым моторах разные – они отличаются профилем каналов. Также ГБЦ 2,4-литрового мотора для американских и российских автомобилей разные. Они отличаются распредвалами – диаметры шеек и опор разные.

Видео:Капиталка мотора Крайслер 2.4 часть 1 разборСкачать

Прогорание клапана

Нередко на двигателе Chrysler 2.4 (EDZ) в одном или нескольких цилиндрах снижается компрессия. Если компрессия значительно упала в одном цилиндре, то двигатель очень нестабильно работает («троит» из-за пропусков зажигания). А если из-за пропусков зажигания отключились два цилиндра, то двигатель не запустится.

Причина снижения компрессии на этом двигателе чаще всего связана с прогоранием выпускного клапана. Обычно клапан прогорает на фоне износа его направляющей втулки и обильного масляного нагара на его тарелке. Эти факторы, а именно нарушение теплоотвода через седло клапана и «шуба» из масляного нагара приводят к локальному перегреву клапана. В результате участок тарелки клапана перегревается, оплавляется или откалывается.

Видео:Сборка низа блока цилиндров Крайслер Вояджер 2,4. chrysler voyager ремонтСкачать

Клапан EGR

Двигатель Chrysler 2.4 оснащается клапаном EGR, шток которого приводится от вакуумного актуатора. Работоспособность клапана EGR зависит от состояния вакуумных трубок и от целостности мембраны в «грибке» клапана. Через 10-15 лет эксплуатации резиновая мембрана трескается, из-за чего клапан перестаёт открываться. Однако в большинстве случаев клапан EGR перестаёт открываться из-за сажевого налёта, который буквально «заклеивает» этот клапан. ЭБУ видит отсутствие потока газов по показаниям датчика абсолютного давления во впускном коллекторе. Если поток газов сильный и постоянный, то двигатель будет работать с уменьшившейся тягой, вибрациями и даже не будет запускаться. Устранить эти проблемы с EGR помогает тщательная очистка.

Видео:замена двигателя 4216 газель, на крайслер 2.4Скачать

Балансирные валы

Балансирные валы приводятся цепью, которая оснащена неавтоматическим натяжителем. Эта цепь со временем растягивается, из-за чего появляется шум и побрякивания из области шкива коленвала. В ряде случаев натяжение цепи можно отрегулировать самим башмаком. Если при такой регулировке зазор между цепью и направляющей не удаётся сократить до 0,5 мм, то цепь и направляющую придётся менять. Нередко к этому моменту на планке «башмака» уже видны глубокие борозды.

Читайте также: Блок цилиндров волга сайбер

Видео:ГАЗЕЛЬ С МОТОРОМ КРАЙСЛЕР : Проблемы и Преимущества перед ЗМЗСкачать

Износ вкладышей и шеек коленвала

2,4-литровый двигатель Chrysler на американских автомобилях работал в паре с АКПП, а на российских «Волгах» и «Газелях» его подружили с МКПП. В первые годы обнаружилась проблема: при пробеге около 10 000 км возникал осевой люфт коленвала, сопровождающийся течью масла по переднему сальнику коленвала.

Выяснилось, что корзина сцепления оказывала на коленвал сильное осевое давление и удары, на которое не были рассчитаны оригинальные американские полукольца.

Они быстро изнашивались, а коленвал начинал заметно люфтить. От этой проблемы пострадали двигатели на российских машинах, выпущенных до середины 2007 года. После выявления этой проблемы до установки моторов Chrysler на конвейере «ГАЗа» с них снимали бугельную плиту и устанавливали улучшенные полукольца, вернее вкладыши центральной опоры коленвала с интегрированными полукольцами.

Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Chrysler и Dodge заказать с них автозапчасти.

Видео:ГАЗЕЛЬ С КРАЙСЛЕРОВСКИМ ДВИГАТЕЛЕМ DOCH 2,4 ЛИТРА EDZ на ремонтеСкачать

Двигатель Крайслер 2.4 на автомобили ГАЗ (Газель, Волга, Соболь)

Мы предлагаем только оригинальные автозапчасти для автомобилей ГАЗ (Газель, Волга, Соболь) с двигателем Крайслер 2.4 (Chrysler) по лучшей цене от производителя.

Гарантия на изделия: предоставляется
Расчет: наличным и безналичным способом
Доставка: осуществляется по Москве и России
Самовывоз: возможен в нашем магазине или со склада

Двигатель Крайслер 2.4L DOHC значительно улучшил технические и скоростные показатели «Волги», «Газели» и «Соболя». Двигатель объемом 2.4 л работает на бензине АИ-92 и соответствует экологическому стандарту «Евро-4». В настоящее время на автомобили марки ГАЗ не устанавливается.

Двигатели Chrysler EDZ поставлялись на предприятия объединения «Группа ГАЗ» по программе лицензионной сборки модели Sebring, получившей в России слегка изменённую внешность и название Volga Siber. Он устанавливался и на другие модели, выпускавшиеся производителем автомобилей из Нижнего Новгорода. Этому способствовали высокие технические характеристики четырёхцилиндрового силового агрегата:

• Рабочий объём – 2429 куб. см. при диаметре цилиндра 87,5 мм и ходе поршня 101 мм.
• Степень сжатия 9,5:1.
• Количество клапанов на один цилиндр – 4.
• Количество и расположение распределительных валов – 2, верхнее.
• Порядок работы цилиндров – 1-3-4-2.
• Номинальная мощность – 137 л. с. при частоте вращения коленчатого вала 5200 об/мин.
• Максимальный крутящий момент – 210 Нм.
• Вес в сборе – 179 кг.

При таких параметрах уровень вредных веществ в выхлопных газах соответствовал требованиям стандарта Евро-3.

Благодаря характеристикам конструкционных материалов, высокому качеству сборки и точности изготовления отдельных деталей ресурс двигателя Chrysler EDZ составляет более 300 тыс. км пробега. Несмотря на то что в настоящее время мотор не устанавливается на выпускаемые объединением «Группа ГАЗ» модели автомобилей, многие его экземпляры ещё находятся в эксплуатации. Мы предлагаем автовладельцам приобрести у нас запасные части, необходимые для ремонта и обслуживания силового агрегата Крайслер 2,4.
