Блок цилиндров двигателя мерседес 124

1 – блок цилиндров; 2 – задняя крышка коленчатого вала; 3 – передняя крышка коленчатого вала; 4 – кронштейн опоры двигателя; 5 – переднее уплотнительное кольцо коленчатого вала; 6 – заднее уплотнительное кольцо коленчатого вала; 7 – прокладка масляного поддона; 8 – крышка коренного подшипника; 9 – направляющий штифт; 10 – резьбовая пробка; 11 – технологическая заглушка

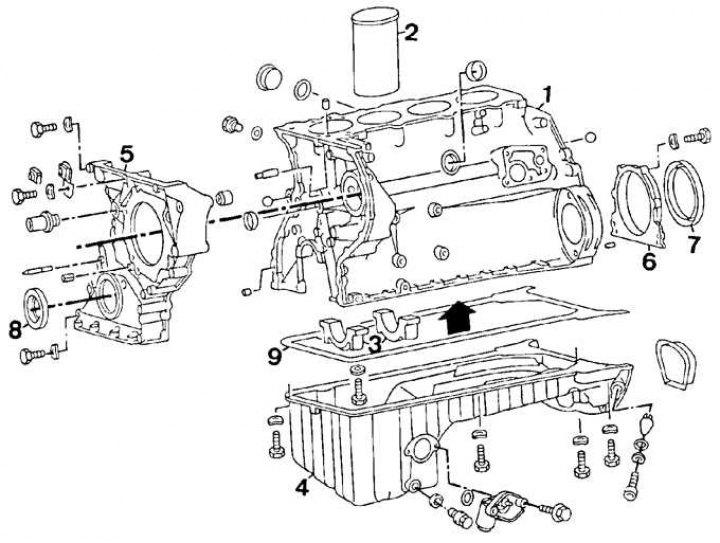

Блок цилиндров 4-х цилиндрового дизельного двигателя

1 – блок цилиндров; 2 – гильза цилиндра; 3 – крышка коренного подшипника; 4 – масляный поддон; 5 – передняя крышка коленчатого вала; 6 – задняя крышка коленчатого вала; 7 – заднее уплотнительное кольцо коленчатого вала; 8 – переднее уплотнительное кольцо коленчатого вала; 9 – прокладка масляного поддона

Видео:ПЕРЕГИЛЬЗОВКА БЛОКА МЕРСЕДЕС.Скачать

Очистка

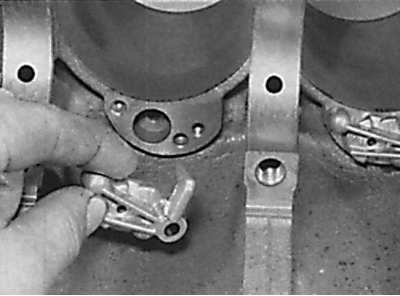

Снятие распылителя с блока цилиндров

Использование метчика для очистки резьбового отверстия в блоке цилиндров

1. Снимите все детали и электрические датчики с блока цилиндров. Для полной очистки удалите технологические заглушки. Для удаления заглушек просверлите в них маленькие отверстия и в отверстия ввинтите самонарезающий винт. Потянув за головку винта, удалите заглушку.

2. Снимите распылители масла на внутреннюю часть поршня. Для снятия распылителя отвинтите болт, снимите уплотнительное кольцо и извлеките распылитель с блока цилиндров (см. рис. Снятие распылителя с блока цилиндров).

3. Установите распылители масла.

4. Удалите все следы прокладок с сопрягаемых поверхностей блока цилиндров двигателя.

5. Удалите все заглушки масляной магистрали. При установке используйте новые заглушки.

6. Наиболее загрязненные места очистите паром.

7. Очистите все смазочные отверстия и масляную магистраль. Промойте все внутренние каналы струей теплой воды до тех пор, пока вода не будет выходить чистой. Необходимо полностью осушить блок цилиндров и смазать тонким слоем масла все сопрягаемые поверхности для предотвращения появления коррозии. Также смажьте цилиндры двигателя. Если имеется сжатый воздух, используйте его, чтобы ускорить процесс сушки и продуть все смазочные отверстия и магистрали.

8. Тщательно очистите все резьбовые отверстия, используя метчик с соответствующей резьбой, после чего продуйте отверстия сжатым воздухом.

9. Установите пробки в масляную магистраль в блоке цилиндров двигателя и надежно их закрепите.

10. Если двигатель не подлежит немедленной сборке, закройте блок цилиндров большим пластиковым мешком, чтобы защитить его от загрязнений.

11. Визуально проверьте блок цилиндров на наличие коррозии. Проверьте целостность резьбы в резьбовых отверстиях.

12. Проверьте диаметр цилиндров двигателя на износ по наличию ступеньки в верхней части цилиндра.

13. При наличии измерительного инструмен та измерьте диаметр гильзы каждого цилиндра в верхней части (под ступенькой износа) в центре и у основания параллельно оси коленчатого вала. Затем произведите такие же измерения перпендикулярно оси коленчатого вал и сравните их с техническими данными. Повторите процедуру измерения на остальных гильзах цилиндров. Если износ превышает допустимые значения, необходимо расточить цилиндры и установить новые поршни увеличенного размера.

Видео:капитальный ремонт двигателя м 102 мерседес w 124 часть 2 engine overhaul Mercedes w 124 102 m parСкачать

Проверка выступания поршня на дизельных двигателях

1. Проверьте выступание поршней из блока цилиндров двигателя при установке поршня в верхнюю мертвую точку, так как это особенно важно, если поверхность головки блока цилиндров была механически обработана. Если выступание поршней превышает допустимые пределы, то поршни при работе двигателя могут ударить в вихревую камеру, что приведет к серьезному повреждению двигателя.

2. Измерение выступания поршней производите на уровне верхней плоскости прокладки головки блока цилиндров. Если выступание поршней превышает допустимые пределы, необходимо проконсультироваться с дилером Mercedes-Benz и вполне вероятно, что блок цилиндров двигателя придется заменить.

Видео:ремонт головки блока цилиндров мерседес W124 мотор М102 repair cylinder head engine M102 Mercedes W1Скачать

Капитальный ремонт двигателей

Видео:Неисправности головки блока цилиндров двигателя мерседес М103 3.0л.Скачать

Капитальный ремонт двигателей

7.1. Техническая характеристика Головка блока цилиндров Максимальная неплоскостность нижней поверхности: – 4-х цилиндровые бензиновые двигатели: • параллельно оси 0,15 мм • перпендикулярно оси 0,05 мм – остальные двигатели: • параллельно оси .

Видео:Вуаля, потом и кровью, заглушка на месте😵 Mercedes W124,102 двигательСкачать

Общая информация

7.2. Общая информация В данную часть главы включены общие приемы разборки головки блока цилиндров и других узлов двигателя. Информация касается последовательности подготовки к ремонту и пошаговому описанию операций снятия и установки компонентов двигателя, и их проверки. Не всегда легко определит.

Видео:Установил поршни с новыми кольцами в блок цилиндров двигателя мерседес М103 3.0л.Скачать

Рекомендации по снятию двигателя

7.3. Рекомендации по снятию двигателя На всех моделях силовой агрегат, состоящий из двигателя и коробки передач, снимается вверх из моторного отсека. Если Вы решили снимать двигатель для ремонта, то должны быть сделаны некоторые приготовления. Чрезвычайно важное значение имеет выбор места проведения.

Читайте также: Давление в цилиндре высокого давления турбины

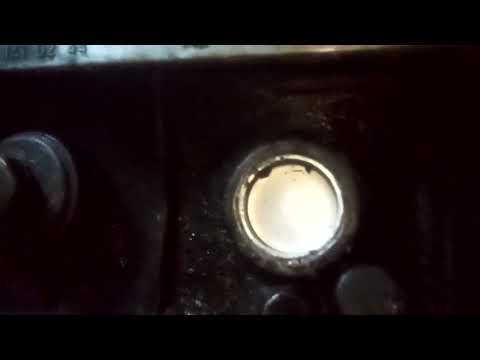

Видео:заглушка пробка блока цилиндров Mercedes Benz Sprinter Vito W124/123/210/140 2.9 2.3Скачать

Снятие и установка 4-цилиндровых бензиновых двигателей

7.4. Снятие и установка 4-цилиндровых бензиновых двигателей Снятие Места крепления трубопроводов к насосу системы самовыравнивающейся задней подвески Снятие механизма натяжения вспомогательного приводного ремня На моделях без стойки амортизатора отвинтите болт и снимите ме.

Видео:Как установить поршень в цилиндр и затянуть болты (Мерседес 124)Скачать

Снятие и установка 6-цилиндровых бензиновых двигателей

7.5. Снятие и установка 6-цилиндровых бензиновых двигателей Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите коробку передач. 2. Снимите нижний брызговик двигателя. 3. Слейте с двигателя моторное масло. 4. Слейте охлаждающую жидкость из системы охлаждения. 5. Снимите воздушный фильтр. .

Видео:капитальный ремонт двигателя м 102 мерседес w 124 engine overhaul Mercedes w 124 102 mСкачать

Снятие и установка дизельных двигателей

7.6. Снятие и установка дизельных двигателей Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите коробку передач. 2. Снимите нижний брызговик двигателя. 3. Слейте с двигателя моторное масло. 4. Слейте охлаждающую жидкость из системы охлаждения. 5. Снимите радиатор и вентилятор радиатора. 6.

Видео:Обзор и сравнение ГБЦ двигатель Мерседес М 102 2,0 -2,3 .Скачать

Последовательность разборки двигателя

7.7. Последовательность разборки двигателя Снятие кожуха масляного фильтра Снятие кожуха сапуна Установка двигателя на специальный стенд значительно облегчает процессы сборки — разборки. До установки двигателя на стенд снимите маховик и заднее уплотнительное кольцо коле.

Видео:102 двигатель mercedes 124 как я попал на ремонт двигателя два разаСкачать

Разбор головки блока цилиндров

Видео:Термоклапан ДВС Мерседес.Скачать

Сборка головки блока цилиндров

Видео:Сливная пробка на 602м моторе МерседесСкачать

Снятие поршней с шатунами

7.10. Снятие поршней с шатунами Кривошипно-шатунный механизм 4-х цилиндрового бензинового двигателя 1 – коленчатый вал; 2 – маховик (механическая коробка передач); 3 – пластина привода (автоматическая коробка передач); 4 – шатун; 5 – поршень; 6 – коренные вкладыши и упорные полукольца;.

Видео:Замена прокладки ГБЦ МерседесСкачать

Снятие коленчатого вала

7.11. Снятие коленчатого вала Расположение болтов крепления задней крышки коленчатого вала на 4-цилиндровом бензиновом двигателе Расположение метки идентификации на крышке коренного подшипника Снятие крышки коренного подшипника коленчатого вала Снятие уп.

Видео:Mercedes Benz W124 E260. Расточка и хонинговка блока цилиндровСкачать

Блок цилиндров двигателя

7.12. Блок цилиндров двигателя Блок цилиндров 4-х цилиндрового бензинового двигателя 1 – блок цилиндров; 2 – задняя крышка коленчатого вала; 3 – передняя крышка коленчатого вала; 4 – кронштейн опоры двигателя; 5 – переднее уплотнительное кольцо коленчатого вала; 6 – заднее уплотнительн.

Видео:Блок двигателя Mercedes W124 E A1040101308Скачать

Поршни и шатуны

7.13. Поршни и шатуны Снятие поршневых колец Снятие стопорного кольца поршневого пальца Извлечение поршневого пальца Отверстие для масла в головке шатуна На 4-цилиндровых бензиновых двигателях и 6-цилиндровых двигателях SOHC маленькое отверстие.

Видео:Блок mercedes 124 102 двигательСкачать

Коленчатый вал

7.14. Коленчатый вал Проверка осевого люфта коленчатого вала с использованием индикатора часового типа Проверка осевого люфта коленчатого вала с использованием лезвия щупа Измерение микрометром шатунной шейки коленчатого вала Проверка осевого люфта коленч.

Видео:Двигатель m 111 Характеристика , НадежностьСкачать

Осмотр коренных и шатунных подшипников

7.15. Осмотр коренных и шатунных подшипников Типичные дефекты подшипников Даже при том, что коренной и шатунный подшипники подлежат замене при капитальном ремонте двигателя, их необходимо тщательно осмотреть, поскольку они могут дать ценную информацию относительно состояния двигателя.

Видео:Восстановление Двигателя Mercedes-Benz М102 (Ч.1)Скачать

Последовательность сборки двигателя при капитальном ремонте

7.16. Последовательность сборки двигателя при капитальном ремонте Установка кожуха масляного фильтра При установке кожуха масляного фильтра необходимо использовать новую прокладку. Установка водяного насоса При установке водяного насоса необходимо использовать новое уплотни.

Видео:Как снять ГБЦ 102-ой двигатель Mercedes 190 w201, w124Скачать

Установка поршневых колец

7.17. Установка поршневых колец Измерение зазора в замке поршневого кольца Установка на поршень расширителя маслосъемного кольца Расположение поршневых колец на поршне 1 – верхнее уплотнительное кольцо; 2 – среднее уплотнительное кольцо; 3 – маслосъемное .

Установка коленчатого вала

7.18. Установка коленчатого вала Выбор коренных вкладышей коленчатого вала ЧЕТЫРЕХЦИЛИНДРОВЫЕ БЕНЗИНОВЫЕ ДВИГАТЕЛИ Для определения требуемой толщины новых коренных вкладышей необходимо измерить внутренний диаметр коренного подшипника, диаметр коренной шейки коленчатого вала и учесть рабочий зазор по.

Проверка рабочего зазора коренных подшипников

7.19. Проверка рабочего зазора коренных подшипников Установка вкладышей коренных подшипников При установке вкладышей коренных подшипников в крышку выступ на вкладыше совместите с пазом в крышке. Стержень Plastigage для измерения зазоров в подшипниках, расположенный на коленчатом валу .

Установка коленчатого вала

7.20. Установка коленчатого вала Затягивание болта крепления крышки коренного подшипника требуемым моментом Затягивание болта крепления крышки коренного подшипника доворачиванием на определенный угол Нанесение тонкого слоя герметика на сопрягаемую поверхность задней кр.

Установка поршней с шатунами

Запуск двигателя после капитального ремонта

7.22. Запуск двигателя после капитального ремонта На двигателе, установленном в моторном отсеке автомобиля проверьте уровни моторного масла и охлаждающей жидкости. Проверьте, что все ранее снятые провода и шланги установлены на свои места. БЕНЗИНОВЫЕ ДВИГАТЕЛИ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Выви.

О двигателях Mercedes-Benz W124 + отзывы владельцев

Немного истории: Обзор двигателей Mercedes-Benz W124

Автомобили Мерседес в кузове W124 выпускали в Германии с 1984 по 1996 год. В момент своего дебюта на автосалоне в Севилье W124 был представлен широкой публике с семью типами различных двигателей. Это модели: 200, 230E, 260E, 300E, 200D, 250D, 300D. Наличие буквы «Е» после цифр в названии модели бензинового авто в то время обозначало, что движок инжекторный. В 1993 году все семейство мерседесов в этом кузове стало именоваться Е-классом и буква передвинулась в начало названия модели. Двигателей с карбюратором больше не выпускалось, и обозначать разницу дополнениями в названии нужды больше не было. У дизельных вариантов модели пропала маркировка «D». На смену ей пришло дополнение в виде DIESEL, или TURBODIESEL.

Читайте также: Схема сборки главного цилиндра сцепления уаз

В 1987 году в линейку двигателей дополнительно добавился 300D TURBO, а через год 200E и 250D TURBO.

В 1989 году вся серия дизельных двигателей была доработана с учетом требований программы «Дизель-89». В конструкции двигателя были обновлены предкамеры, и появился новый топливный насос. В результате, дымность выхлопа снизилась на 40%.

В 1990 году во всех вариантах кузова модели стал доступен 3.2 литровый бензиновый двигатель М104. В этом же году увидела свет модель 500Е с двигателем объемом 5 литров и мощностью 326 л.с. (Волчок)

В 1992 году сильно обновилась линейка бензиновых двигателей. В конструкции появилось по 4 клапана на цилиндр, при этом вместо конструктивно старых инжекторов была установлена новая электронная система впрыска топлива. В итоге, у всех бензиновых агрегатов выросла мощность, увеличился крутящий момент, понизился вредный выхлоп. Тогда же стала доступна новая версия 400E, комплектовавшаяся 4,2 литровым двигателем (коробка передач, разумеется, автоматическая). В конце 1992 года начали обновляться и дизельные движки. Моторы с пятью и шестью цилиндрами получили по 4 клапана на цилиндр. Движки с четырьмя цилиндрами и турбированные дизели, по-прежнему, имели два. Обновление улучшило показатели мощности двигателя и его крутящего момента, снизило расход горючего и показатели вредности выхлопа. Мотор у дизельных версий, как и у бензиновых, стал комплектоваться штатным катализатором.

Рассмотрим подробнее каждую модель двигателей использовавшихся на семействе W124.

Бензиновые

Появился в 1980 году и производился вплоть до 1993 года, пока его не заменил М111. Это был четырехцилиндровый двигатель под бензин.

Выпускался и в карбюраторном и в инжекторном варианте.

Устанавливаемый на W124, карбюраторный двигатель имел маркировку M102.924. Объем — 2,0 литра, мощность — 109 л.с, крутящий момент – 170 Нм. Устанавливался на W124 с 1984 по 1990 год (модель имела маркировку 200 и 200Т для S124)

Ставящийся в инжекторном варианте на W124, этот мотор имел маркировку M102.963. Объем этого движка – 2.0 литра, мощность – 122 л.с, крутящий момент – 178Нм. Устанавливался с 1988 по 1992 год (маркировка автомобиля — 200E)

Этот же двигатель комплектовал W124 в варианте M102.982. Объем – 2,3 литра, мощность – 136 л.с, крутящий момент – 205 Нм. Устанавливался с 1986 по 1992 год (маркировка автомобиля 230Е)

Шестицилиндровый бензиновый инжекторный двигатель. Выпускался в разных вариантах модернизации с 1985 по 1993 год.

М103Е26 – объем 2,6 литра. Модель W124 с таким мотором маркировалась как 260Е

М103.940 устанавливался с 1985 по 1992 год. С катализатором имеет мощность в 160 л.с. при 200 Нм. и без катализатора в 166 л.с. и 220 Нм.

М103.943 (1986 – 1992 гг) то же самое, но для W124 4Matic

М103Е30 – объем 3.0 литра. Модель W124 с таким двигателем маркировалась как 300Е

M103.980 устанавливался на W124 в 1985 году, не имел катализатора. Мощность – 188 л.с, крутящий момент – 260Нм

M103.983 устанавливался на W124 с 1985 по 1993 год. В этом варианте несколько выросла степень сжатия – до 9,2. В варианте с катализатором мощность составляла 180 л.с. с крутящим моментом в 250 Н.м, в варианте без катализатора те же 188 л.с. и 260Нм.

M103.983 – то же самое что и M103.983 – но в варианте полноприводной W124 4Matik.

Двигатели М102 и М103 весьма надежны и в нормальных условиях эксплуатации, при правильном и своевременном техническом обслуживании спокойно проходят по 500 и более тысяч километров.

Болячки: из проблем можно выделить частый засор в форсунках и, как следствие, нестабильность в работе движка. Форсунки, желательно, регулярно проверять и при необходимости менять. В таких моторах часто текут сальники коленвала и прокладка передней крышки. Маслосъемные колпаки лучше всего менять каждые 100 тыс. км. пробега, иначе будет расти расход масла. У этих моторов довольно слабая цепь ГРМ и звездочки привода. Как правило, они изнашиваются за 100-150 тыс. км. и требуется их ремонт.

Шестицилиндровый бензиновый инжекторный двигатель. Использовался для W124 в разных вариантах модернизации с 1990 по 1996 год.

M104E28 – объем 2,8 литра, мощность 193 л.с. (5500 об в мин), крутящий момент 270 Нм. Модель Е280 (1993 – 1996 гг) У модели 280Е (1992-93 гг) – мощность 197 л.с. (5800 об в мин), крутящий момент 265 Нм.

M104E30 – объем 3,0 литра, мощность 220 л.с. (6400 об в мин), крутящий момент 265 Нм. Модель 300Е-24 (1993 – 1996 гг)

M104E32 – объем 3,2 литра, мощность 220 л.с. (5500 об в мин), крутящий момент 310 Нм. Модель 320Е и Е320 (1992 – 1997 гг)

М104 отличная и уравновешенная модель двигателя. Но и он имеет некоторые врожденные дефекты. Возможна протечка масла из-под головки блока цилиндров, а так же по корпусу теплообменника у масляного фильтра. Все проблемы решаются заменой уплотнений. Двигатель несколько склонен к перегреву, как, впрочем, и все рядные шестерки. Соответственно, владельцу надо обращать особое внимание на чистоту радиатора. Еще одна распространенная неисправность – поломка вискомуфты. Она тоже может вызвать перегрев.

Читайте также: Нет компрессии в цилиндре мотоблока

Четырехцилиндровый бензиновый инжекторный двигатель. Использовался для W124 в разных вариантах модернизации с 1992 по 1995 год.

M111E20 – объем двигателя 2.0 литра, мощность 136 л.с. (5500 об в мин), крутящий момент 190 Нм. Модель 200Е (1992 – 1993 гг) и Е200 (1993 – 1995 гг)

M111E22 – объем двигателя 2.2 литра, мощность 150 л.с. (5500 об в мин), крутящий момент 210 Нм. Модель 220Е (1992 – 1993 гг) и Е220 (1993 – 1995 гг)

Пожалуй, один из самых удачных двигателей того времени. Из недостатков можно отметить частую течь масла из за износа прокладки головки блока цилиндров – лечится заменой. При большом пробега может наблюдаться потеря мощности. Проблема решается заменой воздухомера, который начинает плохо работать через 100 тыс. пробега. Двигатели М111 довольно шумные. Часто приходится менять свечи зажигания. Помпу приходится менять каждые 100 тысяч.

8-ми цилиндровый бензиновый двигатель. Устанавливался в кузов W124 с 1990 по 1997 год. Это двигатель с алюминиевым блоком цилиндров. В его конструкции легкосплавные поршни и кованые шатуны. Имеет два распредвала и две головки с 16 клапанами на каждой.

M119 4.2л — мощность 275 л.с. (5700 об в мин), крутящий момент 400 Нм. (3900 об в мин). Модель 400Е (1992 – 1993 гг) и Е400 (1993 – 1997 гг)

M119 5.0л — мощность 322 л.с. (5700 об в мин), крутящий момент 479 Нм. (3900 об в мин). Модель 500Е (1990 – 1993 гг) и Е500 (1993 – 1997 гг)

M119 6.0л — мощность 376 л.с. (5700 об в мин), крутящий момент 580 Нм. (3900 об в мин). Модель Е60 AMG (1995 – 1997 гг)

Большой мощный двигатель для любителей стремительной езды. При большом пробеге мотора может возникнуть стук, который издают гидрокомпенсаторы, при недостаточном поступлении к ним масла. Лечатся эти неисправности , заменой пластиковых коннекторов подвода масла. Цепь ГРМ приходится менять каждые 100-150 тыс. км. пробега. В целом двигатель надежный и мощный. При хорошем уходе имеет ресурс порядка 500 тыс. км.

Дизельные

OM601. Четырехцилиндровый двигатель под дизель объемом 2,0 л. Устанавливался на W124 с 1984 по 1992 год. Мощность двигателя 72 л.с. (4200 об в мин), крутящий момент 130 Нм. (2800 об в мин). Модель 200D (1984 – 1992 гг)

OM602. Пятицилиндровый дизельный двигатель объемом 2,5 л. Устанавливался на W124 с 1984 по 1992 год. Мощность двигателя 90 л.с. Модель 250D (1984 – 1992 гг)

OM603. Шестицилиндровый дизельный двигатель объемом 3,0 л. Устанавливался на W124 с 1984 по 1992 год. Мощность двигателя 109 л.с. (4600 об в мин), крутящий момент 185 Нм. (2800 об в мин). Модель 300D (1984 – 1992 гг)

OM604. Четырехцилиндровый дизельный двигатель объемом 2,0 л. Устанавливался на W124 с 1993 по 1996 год. Мощность двигателя 94 л.с. (5000 об в мин), крутящий момент 150 Нм. (3100 об в мин).

OM605. Пятицилиндровый дизельный двигатель объемом 2,5 л. Устанавливался на W124 с 1993 по 1996 год. Мощность двигателя 111 л.с. (5000 об в мин), крутящий момент 170 Нм. (3000 об в мин). В варианте турбодизеля имел мощность 148 л.с. и крутящий момент в 208 Нм.

OM606. Шестицилиндровый дизельный двигатель объемом 3,0 л. Устанавливался на W124 с 1993 по 1996 год. Мощность двигателя 134 л.с. (5000 об в мин), крутящий момент 210 Нм. (2200 об в мин). В варианте турбодизеля имел мощность 174 л.с. и крутящий момент в 330 Нм.

Отзывы владельцев

Вот некоторые отзывы тех владельцев, кто предпочитает старенькие W124 новым корейцам, или отечественным автомобилям:

Уровень комфорта даже у самого старого Мерседеса W124 намного лучше чем у большиства современных дешевых авто – пусть не обижаются на меня их владельцы. Если, не дай бог, случиться попасть в ДТП, предпочту быть в 124 ом. Расход по горючке – 11-12 литров. Кузов пришлось слегка подлатать и подкрасить. Привел машину в порядок и наблюдаю в зеркала, как люди оборачиваются мне в след – ведь 124 это я классика!

Езжу на 230Е 92 года выпуска. Влюбился в авто, со второго взгляда. По ходовой вопросов вообще никаких, но текут ГУР, помпа, масляный датчик. При покупке обязательно смотрите кузов, дороже всего его восстанавливать.

Пишу о бывшей, к огромному сожалению, машине. Е320 95 г.в. Покупал немного битую. Полностью восстановил. По сравнению с предыдущей бехой с 3,2 движком, эта оказалась просто зверь! Жаль, но пришлось продать. Пусть на меня не обижаются все поклонники Мерседесов, но МБ в 124 кузове был лучшим в этом классе автомобилей. Конечно, это только мое мнение..
