Головка блока цилиндров и клапаны: 1 — Болт крепления головки блока цилиндров; 2 — Головка блока цилиндров; 3 — Прокладка; 4, 8 — Сухари клапанов; 5, 9, 13,15 — Тарелки пружин клапанов; 6,10- Пружины клапанов; 7 — Впускной клапан; 11 — Выпускной клапан; 12, 14 — Сальники стержней клапанов; 16 — Направляющая втулка впускного клапана; 17 — Направляющая втулка выпускного клапана; 18 — Кольцо седла впускного клапана; 19 — Кольцо седла выпускного клапана; 20 — Головка блока цилиндров.
1. С помощью ключа, ослабьте шаг за шагом болты крепления головки блока цилиндров.
2. Пометьте маркером или накерните снятые клапана, пружины и другие элементы по принадлежности к определенному цилиндру.
3. Установите специальное приспособление для сжатия клапанных пружин.
4. Снимите сухари клапанов.
5. С помощью плоскогубцев снимите сальник стержня клапана.
Внимание! Запрещается повторное использование сальника стержня клапана.
6. Установите сальник стержня клапана.
7. При установке болтов крепления головки блока цилиндров, проверьте их длину.
Максимальная длина: 99.4 мм.
Если длина болта больше допустимой, замените болт.
8. Смажьте болты и шайбы моторным маслом.
9. Затяните болты крепления головки блока цилиндров с моментом 78 Нм. Затем полностью их отпустите.
10. Затем затяните все болты с моментом 20 Нм в указанном порядке.
11. Нанесите маркером метки на головке болта и головке блока цилиндров.
12. Дотяните все болты на 90°.
13. Затем еще дотяните болты на 90° и убедитесь, что нанесенные ранее метки совпали.
14. С помощью тонкой линейки и измерительного щупа проверьте деформацию уплотнительной поверхности головки блока цилиндров.
Стандартное значение: 0.05 мм.
Допустимое значение: 0.2 мм.
Окончательная притирка: 0.2 мм.
Высота головки блока цилиндров (нового): 119.9-120.1 мм.
15. Проверьте тарелку клапана на плотность прилегания. При необходимости откорректируйте ее. Рабочая поверхность седла клапана должна находиться в середине тарелки клапана и равномерно распределяться по всей окружности. Если высота тарелки клапана меньше допустимой, замените его.
Нормальное значение:
впускной клапан — 1.0 мм,
выпускной клапан -1.5 мм.
Предельно допустимое значение:
впускной клапан — 0.5 мм,
выпускной клапан — 1.0 мм.
16.Измерьтеобщуюдлинуклапана. Если полученная величина меньше допустимой, клапан необходимо заменить.
Нормальное значение:
впускной клапан — 112.30 мм,
выпускной клапан — 114.11 мм.
Предельно допустимое значение:
впускной клапан — 118.80 мм,
выпускной клапан -113.61 мм.
17. Измерьте длину клапанной пружины в свободном состоянии. Если полученная величина меньше предельно допустимой — пружину нужно заменить
Нормальное значение: 51.0 мм.
Предельно допустимое значение: 50.0 мм.
18. Измерьте пружины отклонения от прямоугольности. Если полученная величина отличается от предельно допустимой, пружину нужно заменить.
Номинальное значение: 2°.
Предельно допустимое значение: 4°.
19. Определите зазор между направляющей втулкой стержня клапана и стержнем. Если полученная величина больше допустимого значения, замените втулку или клапана (или обе детали).
Читайте также: Хонинговка блока цилиндров для чего нужна что такое
Заданная величина:
впускной клапан — 0.02 — 0.05 мм,
выпускной клапан — 0.05-0.09 мм.
Допустимое значение:
впускной клапан — 0.10 мм,
выпускной клапан — 0.15 мм.
20. Установите клапан. Прижмите стержень клапана к седлу и измерьте расстояние от конца стержня до рабочей поверхности седла пружины клапана. Если величина больше допустимой замените седло клапана.
Нормальное значение:
впускной клапан — 49.30 мм,
выпускной клапан — 49.30 мм.
Предельно допустимое значение:
впускной клапан — 49.80 мм,
выпускной клапан — 49.61 мм.
21. Выпрессуйте направляющую втулку стержня клапана со стороны блока цилиндров.
22. Просверлите в головке блока цилиндров отверстие для направляющей втулки стержня клапана в соответствии с ее ремонтным размером.
Диаметр отверстия для направляющей втулки стержня клапана:
ремонтный размер 0.05:
11.05- 11.07 мм.
ремонтный размер 0.25:
11.25- 11.27 мм.
ремонтный размер 0.50:
11.50- 11.52 мм.
Внимание! Никогда не устанавливайте еще раз направляющую втулку того же самого размера.
23. Запрессовывайте направляющую втулку стержня клапана до тех пор, пока ее выступание не будет соответствовать требуемому.
Нормальное значение: 14 мм.
Внимание! Направляющая втулка стержня клапана должна устанавливаться с верхней стороны головки блока цилиндров. Направляющие втулки впускных и выпускных клапанов отличаются по своей длине. После запрессовки направляющей втулки стержня клапана вставьте клапан и проверьте, чтобы он перемещался без заеданий.
24. Очистите нагар с клапанов подходящим инструментом (например, металлической щеткой). Затем внимательно осмотрите клапаны.
25. Замените клапаны со следующими дефектами: глубокие риски и царапины на рабочей фаске 1, трещины, деформация стержня 3 клапана, коробление тарелки 2 клапана, следы прогара. Неглубокие риски и царапины на рабочей фаске можно вывести притиркой клапанов. В специализированной мастерской повреждения рабочей фаски клапанов, которые невозможно вывести притиркой, можно прошлифовать на специальном станке.
26. Проверьте состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п. Седла клапанов можно заменить в специализированной мастерской. Незначительные повреждения (мелкие риски, царапины и пр.) можно вывести притиркой клапанов.
27. Более значительные дефекты седел клапанов устраняются шлифовкой. При шлифовке выдержите размеры, указанные в таблице технических данных.
Седла рекомендуется шлифовать в специализированной мастерской. Имея слесарный навык, можно это сделать вручную с помощью набора специальных фрез. Вначале обрабатывается фаска а под углом 15°, затем фаска б под углом 20° и фаска в под углом 45°. После шлифовки необходимо притереть клапаны.
- Блок цилиндров 4D20/GW4D20 Hover H5, Haval H6 в Москве
- Блок цилиндров 4D20/GW4D20 Hover H5, Haval H6 для Haval H6, Great Wall Hover H5, Great Wall Hover H6 — это всегда высокое качество от проверенных поставщиков. предлагает современные запчасти и узлы для большинства марок.
- Преимущества интернет-магазина ZMParts.ru
- У нас дешевле на 25-30%
- Гарантия на узлы и агрегаты!
- Если не нашли нужную деталь, сделайте запрос по VIN
- Условия доставки
- Головка блока цилиндров и клапаны
- 🔍 Видео
Видео:Головка блока цилиндров Грейт Вол Ховер Аш 3(Great Wall Hover H3) DAPСкачать
Блок цилиндров 4D20/GW4D20 Hover H5, Haval H6 в Москве
Блок цилиндров 4D20/GW4D20 Hover H5, Haval H6 для Haval H6, Great Wall Hover H5, Great Wall Hover H6 по максимально выгодной цене. Мы продаем только НОВОЕ от проверенного поставщика . Товар всегда есть в наличии, доставляем по всей стране. Высокое качество продукции дополнительных без переплат. Звоните по телефону или заказывайте на сайте. Гарантируем Вам одни из самых лучших цен в Вашем городе!
Видео:Решение проблемы с пробоем прокладки ГБЦ на Great Wall HoverСкачать
Блок цилиндров 4D20/GW4D20 Hover H5, Haval H6 для Haval H6, Great Wall Hover H5, Great Wall Hover H6 — это всегда высокое качество от проверенных поставщиков. предлагает современные запчасти и узлы для большинства марок.
Видео:Опять пробило прокладку ГБЦ на Ховере Н5, часть 1. Ховер Н5 2,4 136 л.с. 2012 гСкачать
Преимущества интернет-магазина ZMParts.ru
- Продаем только качественные и надежные комплектующие проверенные временем.
- Доставляем быстро и в любой регион России и СНГ
- Низкие цены на новую продукцию
- Мы работаем более 10 лет
- У нас свой склад в Москве, а значит можем быстро доставлять розничному и оптовому покупателю
- Для оптовых заказчиков специальные цены
Интернет-магазин автозапчастей ZMParts является прямым поставщиком завода изготовителей, в следствии чего мы гарантируем низкие цены на весь каталог. У нас есть свой склад, поэтому мы можем оперативно отгружать товар как по городу Москва, так и во все регионы страны.
Видео:Почему я продал Грейт Вол Ховер H3? Минусы б/у Great Wall Hover H3 с пробегомСкачать
У нас дешевле на 25-30%
Наши цены ниже рынка в среднем на 25-30%, а по сравнению с конвейерным оригиналом на 60%!
Читайте также: Радиус кривизны цилиндра как определить
Видео:ЗАМЕНА ПРОКЛАДКИ ГБЦ ОТ А ДО Я. НА ПРИМЕРЕ GREAT WALL HOVER H5.Скачать
Гарантия на узлы и агрегаты!
На всю продукцию распространяется гарантия. Покупайте выгодно и с умом. Доставка 3-5 дней до любой точки РФ. Продаем только НОВОЕ! Работаем более 10 лет и только с проверенными поставщиками
Видео:ГБЦ 4G64 Грейт Вол Ховер Н3(Great Wall Hover H5, Great Wall Hover H3) DAPСкачать
Если не нашли нужную деталь, сделайте запрос по VIN
Для надежности подбора, сообщите VIN номер автомобиля или номер детали. В случае возникновения трудностей, прочтите инструкцию, либо обратитесь в службу по работе с клиентами по бесплатному номеру 8 (800)-500-06-36

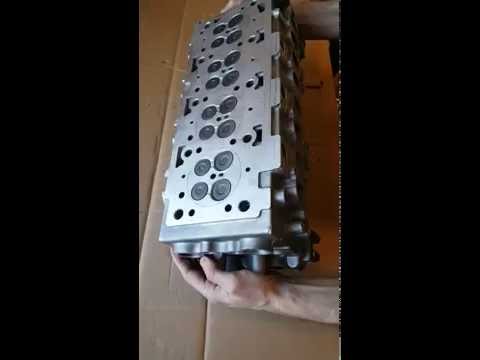

Видео:Головка блока цилиндров Great Wall Hover H5 4D20 дизельСкачать
