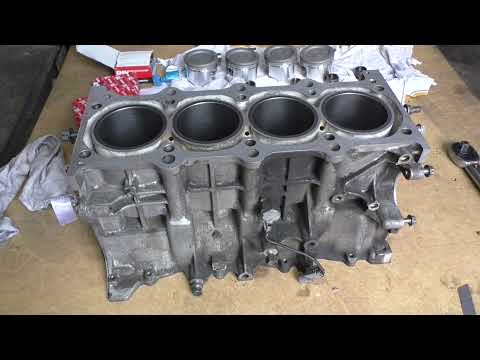

Блок цилиндров j20a suzuki grand vitara

2.0-литровый бензиновый двигатель Сузуки J20A японская компании собирает еще с 1998 года и до сих пор на некоторых развивающихся рынках продается Гранд Витара с таким агрегатом. Существуют две версии мотора с разными головками, распредвалами, впускным коллектором.

В линейку J-engine также входят двс: J18A, J20B, J23A и J24B.

Видео:Разбор двигателя J20A Suzuki Grand VitaraСкачать

Технические характеристики двигателя Suzuki J20A 2.0 литра

Видео:SUZUKI Grand Vitara 2.0 (J20A) - Ремонт двигателя на пробеге 150 ткмСкачать

Описание устройства мотора J20A 2.0 литра

В 1998 году на первом поколении Гранд Витара появился 2.0-литровый мотор под индексом J20 и это был вполне типичный для своего времени агрегат с распределенным впрыском топлива. Также у него алюминиевый блок цилиндров, чугунные гильзы и открытая рубашка охлаждения, алюминиевая 16-клапанная головка не оснащенная гидрокомпенсаторами, цепной привод ГРМ. Мотор весьма простой по конструкции и системы изменения фаз газораспределения у него нет.

В 2001 году на Suzuki Aerio, американской версии Liana, появился обновленный двигатель J20A, но распространение мотор получил, когда его начали ставить на второе поколение Grand Vitara. Благодаря новой ГБЦ и повышенной степени сжатия его мощность возросла со 128 до 145 л.с. Еще американские версии двс обычно имели гидрокомпенсаторы теплового зазора клапанов.

Официальный мануал Сузуки Гранд Витара находится тут

Видео:ГБЦ (головка блока цилиндров) двигателя 2.0л бензин J20A на SuzukiСкачать

Suzuki J20A

Видео:Suzuki Grand Vitara 2.4 (2008) - Чем отличается трескающийся блок от ремонтногоСкачать

Характеристики

Видео:Suzuki "Grand Vitara' J24b' Ремонт Двигателя...Скачать

Надежность, проблемы и ремонт двигателя J20A

Данная силовая установка была впервые применена в 1998 году на автомобиле Suzuki Grand Vitara, где до этого использовался 2.0-литровый V6 H20A и его было решено заменить на более компактную рядную четверку. У J20A открытый алюминиевый блок цилиндров с довольно толстыми чугунными гильзами, внутри него стоит коленвал с ходом поршня 90 мм. Длина шатунов 143 мм, размер поршней 84 мм, а их высота 29.4 мм. Сами поршни большие и увесистые с глубокой лужей под степень сжатия 9.3. Для Grand Vitara 2-го поколения (с 2005 года) моторы шли с другими поршнями, с большей высотой и степенью сжатия 10.5. В обоих случаях имеем 2 литра при 4-х цилиндрах.

Сверху блока установлена алюминиевая 16-клапанная головка с двумя чугунными распредвалами без каких-либо систем изменения фаз. Диаметр впускных клапанов 33 мм, выпускных 28 мм, толщина стержня 6 мм. Гидрокомпенсаторы здесь отсутствуют, необходимость регулировки клапанов нужно проверять каждые 30 тыс. км.
Зазоры клапанов на холодную: впуск 0.18-0.22 мм, выпуск 0.28-0.32 мм; на горячую: впуск 0.21-0.27 мм, выпуск 0.30-0.36 мм.
Вращаются распредвалы с помощью двух однорядных цепей ГРМ с двумя натяжителями. Качество и надежность цепей не впечатляет, механизм слабый — ходит в районе 150 тыс. км, дальше начинаются шумы и все, вы приехали.

Первая версия этих двигателей имеет 128 л.с. при 6000 об/мин и крутящий момент 182 Нм при 3000 об/мин. Вторая модификация пошла с 2005 года и имеет отличия по головке, распредвалам и впуску. Это позволило поднять мощность до 140 л.с. при 6000 об/мин, момент 189 Нм при 3500 об/мин.

В период с 2010 по 2014 годы выпускался мотор J20B для Suzuki SX4, на котором свой блок, такого же конструктива как J20A, но свой, другие поршни, головка с системой VVT и новыми распредвалами, со своими клапанами, другой впускной коллектор, свечи, проводка, ЭБУ, выхлоп и еще много деталей — несмотря на похожее обозначение, эти моторы сильно отличаются. Такой J20B ближе к J24B, чем к J20A.

Кроме этого мотора, в семейство Suzuki J двигателей входили: J18, J23 и J24.

В 2015 году J20 сняли с производства и на новых Vitara и SX4 его место заняли турбированный 1.4-литровый K14C и его гибридный аналог K14D.

Проблемы и надежность двигателей J20A

1. Жор масла + потеря мощности. Высока вероятность, что маслосъемные колпачки свое уже отъездили и гонят масло забивая катализатор. Маслосъемные колпачки нужно заменить и все будет нормально.
2. Большой расход масла + высокий пробег (300+ тыс. км). Нужно смотреть и проверять состояние цилиндров, чаще всего требуется капремонт с расточкой блока под ремонтные поршни. Без расточки проблема полностью не уходит. Назвать это конструктивным недостатком нельзя — просто старость и то, с чем столкнется владелец старого Сузуки.
3. Течи масла. Обычно течет передний или задний сальник ближе к 100 тыс. км. Установка причины и замена нужного сальника решит вопрос.

Мотор крайне требователен к маслу, оно должно быть качественным, его нужно менять раз в 7500 км (не допуская появления отложений, которые забивают натяжители), а уровень масла нужно контролировать регулярно не допуская его сильного снижения. Несоблюдение таких условий ведет к многочисленным проблемам, первая из которых это ранний выход из строя цепи ГРМ, дальше провернет вкладыши. Следите за системой охлаждения, мойте радиатор, смотрите за термостатом и крышкой радиатора. Мотор перегревать нельзя, иначе ГБЦ поведет. В остальном мотор довольно неплохой, надежен и ездит нормально, главное внимание, регулярное и качественное обслуживание. Ресурс двигателя, при соблюдении всех условий, может переваливать за 300-350 тыс. км.

Номер двигателя

Номер находится на блоке цилиндров рядом с КПП.

Видео:Капитальный ремонт двигателя. Сузуки Гранд Витара 2.0 (J20A) 1 частьСкачать

Тюнинг двигателя J20A

Серьезный атмосферный подход для этого двигателя не практикуется, а голый чип-тюнинг большой прибавки не даст. Можно сварить хороший выпускной коллектор 4-2-1, прямой выхлоп, купить холодный впуск, настроить блок управления под это и ваш J20A на 128 л.с. сможет выйти на показатели +\- 140 л.с, а версия на 140 л.с. сможет достичь 150+ л.с. Вы можете пойти дальше и пилить ГБЦ, перетачивать свои распредвалы, адаптировать дросселя, повышать степень сжатия… вкладывать тонны денег в непредназначенный для этого двигатель, но это не Honda К20А, результат все равно не будет особенно впечатляющим. Такой тюнинг обходится дороже, чем добавить и купить Grand Vitara 2.4, 2.7 или 3.2 литра.

Турбо

Этот мотор мало кто турбирует и готовых китов в продаже нет, здесь только постройка индивидуального проекта за большие деньги.
Как вариант можно взять несколько основных деталей таких, как:

• турбина TD04HL
• коллектор для нее (изготовить самостоятельно)
• фронтальный интеркулер
• блоу-офф
• организовать маслослив и маслоподачу на турбину
• масляный кулер
• выхлоп на 2.5-дюймовой трубе (изготовить самостоятельно)
• топливная рейка + форсунки на 440+ сс + топливный регулятор
• насос вроде Walbro 255
• широкополосная лямбда
• буст контроллер
• пайпинги 63 мм

С шатунами надо что-то делать, они довольно слабые, поршни нормальные, но если степень сжатия 10.5, тогда нужно снижать либо дуть совсем немного. Для настройки можно выбрать AEM FIC или что-то более привычное. Таким образом можно надуть хорошо за 200 л.с., а на турбине вроде Garrett GT2860R или около того, можно уйти за 300-350 л.с.

Видео:SUZUKI GRAND VITARA .Сборка блока ДВС ( j20a) подробно.Скачать

Двигатель Suzuki J20A

Серия J японских моторов Suzuki имеет следующие конструктивные особенности:

• алюминиевый блок цилиндров;
• две цепи ГРМ;
• каталитический нейтрализатор и EGR клапан рециркуляции выхлопа;
• 16 клапанов и схема механизма газораспределения DOHC с двумя верхними распредвалами;
• клапан PCV системы вентиляции картера;
• многоточечный впрыск.

Внутри своей серии двигатель J20A имеет средние рабочие объемы цилиндров 2,0 л. Перед ним идет силовой привод 1,8 л, после него есть два мотора с объемами 2,3 л и 2,4 л. Создан ДВС для моделей Сузуки SX4, Aerio, Sidekick/Vitara/Escudo.

Видео:Suzuki Grand Vitara - Какой двигатель самый надежный ?Скачать

Технические характеристики J20A

Маркировка в двигателе J20A полностью информативная – первая буква обозначает серию, цифру нужно разделить на 10 для получения литража. Последняя буква «А» в обозначении ДВС Suzuki указывает на механическую КПП (бывает B для вариатора). В данном случае схема двигателя соответствует рядной четверке.

При масляном голодании повышается вероятность обрыва малой цепи ГРМ. В этом случае поршень гнет клапана со 100 процентной вероятностью. Во время обрыва большой цепи ГРМ возможность соударения клапанов и поршней снижается до 50%. Менять цепи своими руками рекомендуется комплектом.

Важной особенностью силового привода является клапан ЕГР для рекуперации выхлопных газов и нейтрализатор СО. С одной стороны руководство компании обеспечивает этим соответствие экологическим нормам Евро-3. С другой стороны приводит к снижению основных эксплуатационных параметров – мощность снижается с 140 л. с. до 127 л. с.

В базовой комплектации технические характеристики J20A соответствуют табличным значениям:

смешанный цикл 9,1 л/100 км

смешанный цикл 9,4 л/100 км

болт сцепления – 19 – 30 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный)

В официальный мануал внесено описание работ, при помощи которых выполняется капремонт.

Видео:SUZUKI GRAND VITARA 2.0 (j20a) Капиталка двигателя. Начало. Снимаю ГБЦ и навесноеСкачать

Особенности конструкции

По умолчанию двигатель J20A имеет оригинальную конструкцию для обеспечения эксплуатационных характеристик:

• из алюминиевого сплава выполнена и головка блока цилиндров, и впускной коллектор, и сам блок цилиндров;
• выпускной коллектор литой чугунный;
• цилиндры изготовлены внутри алюминиевого блока из чугунных гильз.

Подобная конструкция позволяет:

• несколько раз выполнить капитальный ремонт путем замены гильз;
• увеличить мощность за счет расточки блока и использования гильз большего размера.

В силовых приводах J20A, выпущенных до 2005 года, система воздушного охлаждения приводится в действие вискомуфтой. Затем произошла модернизация, использовалось электрическое навесное оборудование.

Традиционно для любого ДВС при обеспечении высоких норм Евро снижается мощность мотора. Однако форсировка с восстановлением характеристик возможна на любом этапе эксплуатации за счет перепрошивки программного управления ЭБУ.

Видео:Suzuki Grand Vitara 2.4L (2009) - лопнул японский двигатель!Скачать

Перечень модификаций ДВС

Изначально тепловые зазоры клапанов в двигателе J20A регулировались гидрокомпенсаторами, поэтому на «круглых» (бочкообразных) Гранд Витарах стоят именно такие моторы. На новых NGVN использованы коромысла и механические толкатели, требующие регулировки каждые 30000 км пробега.

До 2005 года навесное оборудование, в частности впускные и выпускные коллекторы, отличались конструкцией и функционалом, но имели одинаковые посадочные размеры, то есть являлись взаимозаменяемыми. При этом маркировка ДВС была полностью идентичной. При комплектации мотора коробкой автоматом или вариатором изменяется последняя буква в обозначении силового привода. Дополнительно изменения маркировки происходят для праворульных машин.

Видео:Трещина блока цилиндров и ГБЦ Suzuki J24B 2,4л. Капремонт двигателяСкачать

Плюсы и минусы

В принципе устройство ДВС идеально подходит для тяжелых внедорожников. Здесь не важна динамика и скоростные характеристики машины, зато обеспечивается тяговитость и высокий эксплуатационный ресурс.

С одной стороны вискомуфта гораздо надежнее электрического привода крыльчатки вентилятора. Здесь нет электроники, вся мощность коленвала может передаваться на вентилятор. С другой стороны, при малейшем износе уплотнений вытекает гель, снижается работоспособность вискомуфты. Стоит она очень дорого, считается не ремонтопригодным узлом ДВС.

Два кислородных датчика установлены для повышения экологичности выхлопа. Однако они становятся головной болью 90% водителей, выходя из строя по очереди, поэтому пользователи устанавливают пламегасители вместо первого кислородного датчика и обманку вместо второго датчика СО.

Гидрокомпенсаторы прихотливы к качеству масла, зато автоматически регулируют тепловые зазоры клапанов без участия владельца. Клапан EGR создан для повышения экологических норм, но часто засоряется и выходит из строя.

Двигатель J20A заслужил среднюю оценку пользователей +4, но никогда не поднимался в рейтинге до ТОП-10.

Видео:SUZUKI GRAND VITARA ( j20a ). Продолжение. Вынимаю блок двигателя. Дефектовка.Скачать

Список моделей авто, в которых устанавливался

Применялся мотор J20A в качестве силового привода автомобилей Suzuki:

• Escudo – открытый вездеход в кузове ЕТ и ТА, 1996 – 1999 г.;
• Grand Vitara – кроссовер в кузове GT, JT и FT, I и II поколение, c 1998 года по сегодняшний день;
• Sidekick – кабриолет и пятидверная версия Vitara/Escudo для американского рынка;
• SX4 – миникроссовер в кузове GY, седан, с 2006 года до настоящего времени;
• Vitara – тяжелый кроссовер в кузове TA и ЕТ, 1996 – 1998 г.;
• Aerio – седан в кузове RA21S, 2001 – 2004 г.

Полностью устраивали характеристики двигателя другого производителя, поэтому устанавливался он и на внедорожник Mazda Proceed Levante и миникроссовер Chevrolet Tracker.

Видео:Suzuki Grand Vitara 2.4 Треснул блок цилиндров, Косяк производителя ИЛИ ...Скачать

Регламент обслуживания J20A

Производителем Suzuki на двигатель J20A разработан следующий график ТО:

• цепи ГРМ рекомендовано менять через 250000 км, клиновые ремни навесного оборудования после 50 тысяч пробега;
• регулировать зазоры клапанов тепловые после каждых 30000 пробега;
• изготовителем предусмотрена очистка вентиляции картера раз в 2 года;
• производитель рекомендует замену масляного фильтра и моторного масла через 7500 км;
• топливный фильтр следует менять после 40000 пробега;
• согласно данным производителя, ежегодно используется новый воздушный фильтр;
• внутри антифриза после упаковки ОЖ с завода присадки теряют эффективность после 40000 км;
• ресурс свечей зажигания в системе DIS-4 движков составляет 20000 пробега;
• появление прогара во впускном коллекторе возможно через 60000 км.

Владельцам движков ранних годов выпуска следует контролировать состояние вискомуфты, от которой зависит качество охлаждения.

Видео:Suzuki Grand Vitara двс J20A ревизия со снятием двс часть 2.Скачать

Обзор неисправностей и способы их ремонта

В процессе эксплуатации мотор J20A с 50% вероятностью гнет клапана при обрыве цепи или ее растяжении и перескакивании на 2 и более звена. Основными поломками силового привода являются:

2) прочистка/замена форсунок

Видео:Капитальный ремонт двигателя. Сузуки Гранд Витара 2.0 (J20A) 2 частьСкачать

Варианты тюнинга мотора

Если изначально двигатель J20A имеет мощность менее 140 л. с., дешевле всего обойдется чип тюнинг. За 7 – 17 тысяч рублей мастер СТО выполнит комплекс действий:

• демонтаж первого кислородного датчика;
• обманка вместо второго датчика СО;
• замена версии прошивки ЭБУ на Adact-2.

Для рядной четверки с чугунными гильзами внутри алюминиевого блока возможен механический тюнинг:

• шлифовка каналов впускного тракта и ГБЦ;
• установка распредвалов с большими фазами и высотой подъема кулачков;
• увеличение сечения выпускного коллектора до 53 мм;
• расточка блока, использование гильз большего диаметра и замена КШМ.

Перепрошивка бортового компьютера обязательна в любом случае для корректной работы всех систем с новыми параметрами. Самым дорогим способом модернизации силового привода J20A является нагнетательный тюнинг:

• доработка впускного тракта;
• установка турбины/компрессора и интеркуллера;
• переделка выпускного тракта;
• изменение версии программного управления ЭБУ.

Механический тюнинг позволяет реализовать потенциал ДВС J20A в пределах 30 – 50 л. с., то есть достичь 170 – 190 л. с. в итоге. Турбирование движка обеспечит 220 – 250 л. с., но резко снизит эксплуатационный ресурс практически всех узлов.

Таким образом, мотор J20A обладает средними значениями крутящего момента и мощности (186 Нм и 140 л. с., соответственно). Считается удачным решением для внедорожников и кроссоверов, которым не нужно развивать крейсерскую скорость в городском цикле.
