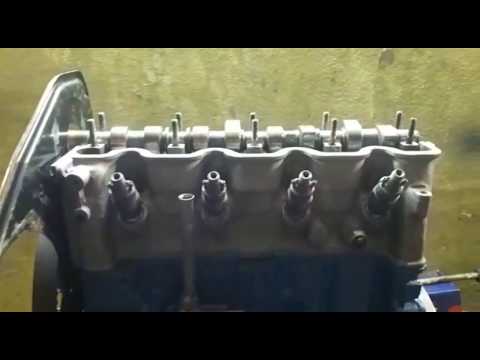

Видео:Опрессовка ГБЦ двигателя ВАЗ-341 (дизельный двигатель а/м Лада-21045)Скачать

Дизель ВАЗ-341: как на Алтае производили дизельные моторы

Во второй половине 1990-х годов на моторостроительном заводе в городе Барнаул началось производство дизельных двигателей семейства ВАЗ, разработанных конструкторами Волжского автозавода ещё в 1980-е годы.

Это были четырёхцилиндровые двигатели малой размерности серии ВАЗ-341 – водяного охлаждения, объёмом от 1,5 до 1,8 литра.

Необходимо отметить, что до этого времени на отечественные легковые автомобили устанавливались дизельные моторы только импортного производства.

Поэтому плановый ежегодный объём производства планировался до 75.000 дизельных двигателей ВАЗ-341 различных модификаций, что позволяло заводу стать практически монополистом на этом рынке.

Военный завод №77 в городе Барнаул был построен в годы Великой Отечественной войны – в 1942 году, на базе эвакуированных тракторных заводов из европейской части СССР. На заводе производились дизельные двигатели В-2 для знаменитых танков Т-34 (всего за годы войны было выпущено 10.700 танковых моторов).

После окончания войны завод был передан в состав Минтрансмаша, в 1960-е годы реконструирован, и стал называться Производственное объединение «Трансмаш» имени Ленина .

На заводе выпускались двигатели Д-6 и Д-12 для вооруженных сил и народного хозяйства. В 1993 году барнаульский завод был приватизирован и стал называться АО «Барнаултрансмаш».

Видео:ВАЗ 21045 с двигателем ВАЗ 341 ДИЗЕЛЬ. Разработан в 1980, а начал производиться в 2000 году...Скачать

Дизельный ВАЗ или история двигателя ВАЗ-341

Дизельный ВАЗ — звучит неплохо. Преимущества мотора на тяжелом топливе очевидны. Но к сожалению, в нашей стране, легковому дизелю уделяли слишком мало внимания. А когда этой проблемой все таки занялись, было уже слишком поздно.

Видео:Первые испытания дизельного двигателя ваз-341 на ниве.Скачать

Дизельный ВАЗ как ответ новым условиям

Чтобы понять проблему, обратимся к ее истокам. В СССР необходимость в легковом дизеле была незначительна. Так как стоимость бензина, сводила на нет экономическую целесообразность разработки такого мотора. В стране, где топливо было настолько дешевым, никому и в голову не приходило выпускать дизели для легковых машин. Однако эта необходимость довольно быстро появилась.

В 1980 году стало понятно, что стране без легкового дизеля не обойтись. Поэтому ВАЗу было поручено такой двигатель создать. Прежде всего его планировалось устанавливать в четверки и Нивы, а также на переднеприводные Самары. В перспективе это могло значительно улучшить экспортный потенциал советских автомобилей, да и внутри страны они пришлись бы очень кстати. Сказывались назревающие экономические проблемы.

ВАЗ-341

Работы проходили довольно сложно. В будущем двигателе, который получил название ВАЗ-341, предполагалось использовать максимальное количество серийных деталей. К примеру, блок цилиндров был позаимствован от двигателя ВАЗ-2103, а коленчатый вал от Нивы.

Конструктивно мотор напоминал дизельные агрегаты Фольксваген тех лет. Но в отличие от немецких коллег, советские инженеры не располагали подходящей топливной аппаратурой. Как следствие, была использована аппаратура от компании Bosch. Тем не менее в 1984 году двигатель ВАЗ-341 был готов.

Дизель объемом 1,45 литра получился очень маломощным, при 4800 об/мин он развивал всего 53 л.с. Даже для середины 80-х это считалось довольно низким показателем.

Видео:УСтановка ваз-341 в ниву часть 3. Капитальный ремонт ГБЦ.Скачать

ВАЗ-341 для ВАЗ-2105

Для государственных испытаний завод изготовил всего 20 прототипов. Все они были установлены в ВАЗ-2105 (машины получили индекс ВАЗ-21055). В 1988 году моторы успешно их проходят. Тем временем на ВАЗе пускали в серию Самары и завод попросту не потянул финансовые затраты для пуска мотора в производство и проект отложили.

В середине 90-х проектом заинтересовался Барнаульский завод Барнаултрансмаш, который выпускал судовые двигатели. Заводу были необходимы новые рынки сбыта, в условиях падения спроса на основную продукцию.

В 1999 году БТМ начал серийное производство мотора ВАЗ-341. Готовые блоки цилиндров и другие детали прибывали в Барнаул из Тольятти. Двигатели собирали в ручную, а потом их отправляли обратно в Тольятти на установку. Так как мотор получился тяжелее чем стандартный, на дочернем предприятии дизельным четверкам устанавливали усиленные пружины передней подвески и отдельный вакуумный усилитель тормозов.

Двигатель ВАЗ-341

Между тем экономичность двигателя получилось весьма неплохой, около 7 литров на 100 км., что не сказать о надежности. ВАЗ-341 мог отказать уже на пробеге 30 — 40 тысяч! Сказывалась низкая надежность поршней и блока цилиндров. Впоследствии завод доработал конструкцию и отказов стало меньше, но двигатель уже было не спасти.

Подводя итог можно сказать что низкая надежность и высокая стоимость сделали этот мотор неактуальным. Всего завод выпустил 6 тысяч дизельных Жигулей.

Видео:Почему нежелательно гильзовать чугунный блок? (гильзовка - крайний метод ремонта)Скачать

Ну вот, исчезла дрожь в руках

Пробег на момент отчета: 125 тыс. км

Читайте также: Набор для развода поршней тормозных цилиндров wiederkraft wdk 65503

Предыдущие публикации в журнале:

Это был первый легковой дизель нашего автопарка. Как всякий первенец, он доставил немало хлопот. Но сегодня, готовя финальный отчет об эксплуатации VAZ 21045, мы испытываем легкую грусть — под окнами редакции больше не тарахтит баклажановый универсал, оповещая коллег: «Сачков домой поехал!». Первенец — это ведь не только заботы, но и радости.

В сентябре ему «стукнуло» 120 тысяч: до ресурса, заявленного производителем, оставалось всего 5000 км. Значит, пора собираться в Барнаул, на родину мотора ВАЗ-341, чтобы подвергнуть его полной ревизии. Дорогой как раз наберем недостающий пробег.

Четыре дня — и вот мы за четыре тысячи километров от дома. Дорога в Алтайский край «четверке» знакома. Еще в юности она первой из редакционных машин проложила путь на восток.

Благоразумно не соревнуясь с торопливыми «десятками», одолели европейскую часть, подкоптили уральское небо (на затяжных подъемах мотор без полной подачи топлива скисал), а на сибирских просторах вышли в лидеры (наших 100–110 км/ч достаточно — здесь как-то не принято лихачить).

Правда, на сей раз путь оказался чуть длиннее — лишняя сотня километров в объезд ремонтируемой тольяттинской плотины через Волгу.

Бежать по проторенной дорожке дизелю было проще — общая средняя скорость без учета обеденных пауз составила 85,9 км/ч, что почти на 5 км/ч выше результата трехлетней давности. И это при почти неизменном аппетите — расход топлива от Москвы до Барнаула составил 7,2 л/100 км. Выходит, за сто с лишним тысяч мотор не растерял сил. Впрочем, это субъективная оценка, а объективные характеристики получим на заводе.

На этом самом стенде «гоняли» только что собранный двигатель в начале 2000 года — тогда «Барнаултрансмаш» выпустил первую тысячу дизелей ВАЗ-341. На заводе хранят данные питомцев: поднимаем дело № 897, это номер нашего двигателя. Мощность, которую он показал «во младенчестве», — 36,5 кВт. А сегодня?

Ресурсный пробег, разумеется, не прошел даром — мотор выдал 34,3 кВт. Впрочем, это всего на 6% меньше начальной величины — совсем недурно!

Результаты измерений приведены в таблице, а нам пора приступать к операции, которую и инженеры, и медики именуют одинаково. Несколько часов — и двигатель разложен по косточкам.

Осмотр с пристрастием начали с главной детали — блока цилиндров. Напомним, что блок, поршни и кольца отходили не весь срок. На 35-й тысяче кольцо разбило канавку в поршне и натерло ямку в цилиндре (о причине — ниже); вышедшие из строя детали меняли по гарантии. Второму блоку повезло больше — на стенках цилиндров прекрасно видны следы хона. Учитывая, что глубина хонингования в среднем 5 мкм, а блок отправляют в ремонт при износе 0,15 мм (75 мкм по радиусу), этой детали суждена еще очень долгая жизнь. Если, конечно, с поршнями все будет нормально.

Дизельный поршень испытывает куда большие нагрузки, чем бензиновый. Область вокруг канавки первого компрессионного кольца нуждается в упрочнении. На поршнях ВАЗ-341 ее переплавляют: электронным лучом вносят добавки, которые усиливают стойкость к нагрузкам. Первый комплект поршней оказался бракованным, канавка и зона переплава не совпали — вот и причина капремонта на 35-й тысяче. Увы, не нас одних постигла эта неудача.

Тогда завод выполнил гарантийный ремонт мотора. Новые поршни, прослужив 90 тысяч, остались в неплохом состоянии, хотя на одном канавка несколько износилась — зазор между стенкой и кольцом 0,35 мм при допустимом 0,3 мм. Специалисты предположили, что поршня хватило бы еще тысяч на 50, то есть заявленный ресурс поршневая группа отработает. Импортные кольца «Шоттле» прошли ревизию без замечаний.

Кстати, после того случая завод усовершенствовал технологию изготовления поршня, увеличив глубину проплава. А сегодня в Барнауле испытывают совсем новые поршни: в зоне первого кольца у них упрочняющая вставка, которая сводит риск брака к минимуму. Кроме того, есть наработки по иной форме поршня: конструкторы обещают снизить расход масла до уровня бензиновых двигателей.

Наш дизель просил примерно 0,3 л моторного масла на 1000 км; ВАЗ допускает 0,6 л, хотя на практике этот расход выглядит чрезмерным. Проявление дизельного аппетита — выброс масла в воздушный фильтр через шланг вентиляции картера: у нас при «допустимом» расходе бумажный элемент через 5 тысяч уже принимал масляные ванны.

Рады сообщить, что и эту детскую болезнь дизеля завод вылечил — шланг вывели за фильтр. Расход этим, конечно, не уменьшить, но, по крайней мере, элемент не страдает, а владельца не пугает лужа масла в «кастрюле».

Читайте также: Можно ли расточить цилиндр двигателя мотоблока

Коленчатый вал, вкладыши, упорные полукольца честно прослужили все 125 тысяч. Более того — размеры деталей и сегодня укладываются в чертежные допуски, так что их смело можно отправлять на участок сборки новых двигателей. То же самое относится к распредвалу и толкателям.

Увы, столь приятную картину подпортила головка блока цилиндров (ГБЦ): направляющие втулки оказались изношены, зазоры между ними и клапанами составляли в нижней части до 0,2 мм. Руководство по ремонту разрешает «терпеть» до 0,3 мм, так что запас у нас еще был — вопрос, какой?

Возможно, в неважном состоянии втулок есть и наша вина: мы приехали в Барнаул с «никакими» тепловыми зазорами, клапаны были «пережаты». Привыкнув, что дизель с его непосредственным приводом клапанов а-ля «Самара» лишь изредка требует регулировки, мы провели ее в начале эксплуатации, потом на 35-й и 70-й тысяче и. расслабились, тем более что больше одной-двух шайб менять не приходилось.

Еще одним слабым местом в дизеле оказалась прокладка между головкой и блоком. Незадолго до разборки двигатель стал перегреваться, а в расширительном бачке появились пузырьки. Негерметичность газового стыка диагностировали верно — после замены прокладки все вернулось в норму. Отметим, что ее пробой — не единичный случай, а еще одна детская болезнь ВАЗ-341. Дело в том, что дизелю необходимы собственные болты ГБЦ, с большим усилием затяжки. До некоторого времени они были унифицированы с бензиновыми моторами переднеприводных моделей: иногда усилия не хватало и прокладки начинали пропускать. На нынешних моторах блок и головку стягивают специальные дизельные болты — их можно отличить по особой головке.

Масляный насос, исправно отработавший полный ресурс, нетрудно перепутать с новым. А в подшипнике насоса системы охлаждения появился небольшой люфт — лучше заменить, дабы не испытывать судьбу. Правда, не всякая «жигулевская» помпа (узел для дизеля отличается только большим диаметром крыльчатки) выхаживает положенный ресурс.

Топливная аппаратура «Бош» вопреки уверениям скептиков («нежную плунжерную пару погубит российская „соляра“, деликатные регулировки падут под пятой русского сервиса») отработала 125 тысяч на «отлично». Ревизия на 100-й тысяче, выполненная мастерами фирменного сервиса, это подтвердила. Они лишь профилактически заменили ролики ТНВД (топливного насоса высокого давления).

К форсункам и ТНВД лучше всего применять принцип: не мешай машине работать! Судите сами: в одном очень именитом институте нам предлагали заплатить 250 долларов за замену распылителей всех форсунок и регулировку ТНВД — дескать, «оно уже подстукивает». Было это сто тысяч километров тому назад, а аппаратура все работает. Однажды нам попытались отрегулировать дымность на стенде — в результате мотор перестал тянуть. Еще бы — все его силы уходили, чтобы пропихнуть через глушитель чудовищные порции сажи. В Барнаул мы приехали с неверно отрегулированным углом опережения впрыска топлива и перетянутыми форсунками — еще один результат некорректной работы сервисменов.

Конечно, иногда подкрутить гаечки и винтики ТНВД полезно — нам, например, приходилось увеличивать обороты холостого хода в жаркую погоду, иначе мотор останавливался при резком сбросе газа. Как подрегулировать дымность «строго на глаз», мы рассказывали. Как заменить форсунку — тоже, работа не из сложных. Но в целом единожды отрегулированная аппаратура в вашем вмешательстве не нуждается. Даже легкое постукивание форсунки не повод для беспокойства — само пройдет, когда вы угостите машину хорошим топливом.

Насчет «плохой соляры»: за три с половиной года мы всего дважды нарвались на откровенно плохое топливо, когда мотор переставал тянуть и неважно пускался. Ценой одного отравления стала форсунка — прямо на челябинской улице мы ее заменили, а снятую впоследствии перебрали (пардон, прямо в подвале редакции) и с тех пор возили с собой как запчасть.

О навесном оборудовании говорить особо нечего — генератор тот же, что на бензиновой «классике», и вел себя предсказуемо. Оригинальный узел — вакуумный насос — отработал весь срок без замечаний.

Дизельная модификация любого автомобиля дороже бензиновой. Но благодаря меньшему расходу топлива разницу удается окупить. Как быстро? Мы постоянно следили за ценами бензина и дизтоплива, считали средний расход — наш и аналогов, VAZ 21043 из редакционного автохозяйства. Дизельная «четверка» вышла в ноль при пробеге 76 тыс. км. К 125-й тысяче она принесла, так сказать, чистой прибыли больше 16 тысяч рублей. Пусть невелика выгода, но это абсолютно реальные деньги, которые остались в кармане! Кстати, сегодня, когда разница в цене бензина и дизтоплива выросла до 2 рублей, «сорок пятая» окупается вдвое быстрее!

Читайте также: Как отпескоструить блок цилиндров

Вы же не учли, скажет дотошный читатель, лишние литры недешевого масла, поглощенные дизелем. В ответ можно напомнить про меньшую трудоемкость ТО (долой регулировку зажигания, зазоров в свечах, даже клапанов каждые 10 тысяч). Впрочем, есть точные данные — вот график расходов на эксплуатацию VAZ 21045 (см. рис.). Без учета дизтоплива каждый километр обошелся нам в 41 копейку — совсем неплохо для любых «жигулей» при таком пробеге!

В общем, дизель в самом деле оказался «малобюджетным», подтвердив свою репутацию. За это дизельные моторы и ценят во всем мире; надеемся, распробуют и у нас.

Дизель сделал свое дело, дизель может уходить: автомобиль отработал ресурс и списан из автопарка ЗР. Результаты на этом длительном тесте он показал не выдающиеся, не прекрасные — в целом просто неплохие. Но почему-то жалко, что 125 тысяч и три с половиной года уже позади.

ДВИГАТЕЛЬ ВАЗ-341 ПОСЛЕ ПРОБЕГА 125 ТЫС. КМ:

1 — блок цилиндров; 2 — головка блока; 3 — распредвал и детали привода клапанов; 4 — насос системы охлаждения; 5 — ТНВД; 6 — клапаны; 7 — прокладка ГБЦ (газового стыка); 8 — форсунки; 9 — поршневые кольца; 10 — масляный насос; 11 — поршни; 12 — шатуны и шатунные подшипники; 13 — коленвал и коренные подшипники; 14 — вакуумный насос. Зеленый цвет: узел прошел 125 тыс. км без замечаний и готов к дальнейшей службе (3, 5, 8, 10, 12, 13, 14). Желтый — ресурс пройден, но перед дальнейшим использованием требуется ремонт (2, 4, 6). Красный — деталь пришлось заменять в процессе эксплуатации (1, 7, 9, 11).

ЗА И ПРОТИВ ДИЗЕЛЬНОЙ «ЧЕТВЕРКИ»

Главное достоинство — экономичность, но расплачиваться приходится худшей, чем у бензинового автомобиля, динамикой. С другой стороны, мотор во многом «удобнее» на ходу, особенно если изучить его характер. Например, ровнее тяга, не нужен «подсос». Кстати, благодаря выгодной характеристике крутящего момента на дизельной «четверке» проще и безопаснее ездить по зимним дорогам (отмечено экспертами ЗР). Увы, зимой же вас могут подстерегать проблемы с пуском — ниже минус 20 автомобиль заводился неохотно. Дизель больше шумит на холостом ходу, но на скорости вы едва ли отличите его гул от бензинового собрата. Еще один аргумент «за» не столь ценится в России: дизельная «четверка» выполнила нормы Евро II.

Мотор не слишком надежен? Увы, это было, но изготовитель вылечил детские болезни, модернизирует конструкцию. К сожалению, сервис совершенно не готов обслуживать и ремонтировать дизель — утешением может служить простота и ремонтопригодность конструкции, надежность импортной топливной аппаратуры.

Дизельные «четверки» теперь в дефиците. Их будет выпускать «Ижмаш» — намечена программа до 5 тысяч машин в год. Впрочем, этот недостаток VAZ 21045 — малый тираж — сегодня легко исправить самим потребителям, создав спрос.

РЕЗУЛЬТАТЫ ЗАМЕРОВ РЕДАКЦИОННОГО

ДИЗЕЛЯ НА ЗАВОДСКОМ СТЕНДЕ

Мощность при 4500 об/мин, кВт 36,5 34,3

Момент при 2500 об/мин, Н.м 88 83,5

ТАК ЛЕЧИЛИ ДЕТСКИЕ БОЛЕЗНИ ДИЗЕЛЯ ВАЗ-341:

а — на некоторых первых моторах быстро изнашивались упорные полукольца. Коленвал получал «свободу» в продольном направлении. Проблему помогла снять конструкция с четырьмя полукольцами;

б — темный участок вокруг канавки первого кольца — упрочняющий переплав. Здесь его участок мал, канавка будет разбита. На нынешних поршнях зона переплава увеличена — показана пунктиром;

в — специальные «дизельные» болты крепления ГБЦ (справа) с большим пределом текучести повысили надежность газового стыка. Они «крепче» притягивают головку к блоку. Возможно, на будущих моторах будет изменена и прокладка;

г — через шланг вентиляции в воздушный фильтр попадало масло. После модернизации оно минует «кастрюлю», поступая сразу во впускной трубопровод.

В конце 2000-го «четверка» вместе с дизельной «Волгой» наведалась в гости к родителям в Тольятти и Н. Новгород (ЗР, 2001, № 1).

При восстановлении двигателя головка потребует ремонта: придется заменить направляющие втулки клапанов. Фаски клапанов и седла нуждаются в шлифовке.

Топливная аппаратура «Бош» готова отработать еще один ресурс.

Ранней весной 2001 года после капремонта мы обкатали машину в качестве такси (ЗР, 2001, № 4).

Затраты на обслуживание и ремонт VAZ 21045 без учета расходов на топливо. Самые большие «ступеньки» появились в результате покупки шин, но не ремонта мотора!

В отпускной сезон-2001 два дизеля — «четверка» и «Волга» — махнули на юг (ЗР, 2001, № 9). Это лишь несколько страниц редакционной биографии VAZ 21045.

. Которая закончилась там же, где и началась — в Барнауле, на родине дизельного двигателя ВАЗ-341.
