В зависимости от того, как будет использоваться мебельная конструкция, различают и виды болтов с полукруглой головкой. Метизы мебельного назначения разделяют между собой по конструкции и по размерам. Кроме того, модели могут отличаться и по цвету – он бывает черный или серебристый, желтоватый или медный.

Содержание

По конструкции
По форме
Размеры
Советы по установке
Сопутствующие товары
Общее описание
ГОСТ 7802 относительно болтов
3 Требования DIN 603 к болтам для мебельного производства
2 ГОСТ 7801–81 – ключевые положения стандарта
Классы прочности
Related Posts via Categories
Сферы применения
🔍 Видео

По конструкции

Кроме болтов с круглой шляпкой, на вооружении у мебельщиков имеются и другие типы метизов, различающихся друг от друга по своей конструкции.

Конфирмат (евровинт) – этот метиз имеет форму рабочего стержня в виде длинного цилиндра с расположенной на одном его конце потайной головкой. На поверхности головки расположены шлицы, предназначенные для крестовой отвертки или шестигранника. Размер рабочего стержня цилиндрического строения зависит от того, для чего будет использован евровинт. Например, чтобы соединить древесностружечную плиту, толщина которой по стандартам составляет 16 мм, потребуется конфирмат длиной 16 мм. Иногда для соединения двух элементов применяют и более длинные метизы, длина которых может достигать 50 или 60 мм.

Наиболее распространенные параметры евровинта составляют 7х50 мм, а конфигурация их шлицов чаще всего востребована под внутренний шестигранник. Завернуть такой конфирмат можно при помощи отвертки или шуруповерта, в который вставлена бита с шестью гранями.

Евровинт применяется при изготовлении мебели для создания жесткого и прочного крепления деталей друг к другу. Подобное крепление невозможно было бы выполнить, если бы не метрическая резьбовая нарезка на рабочем корпусе евровинта. Минусы конфирмата состоят в том, что крепеж с его использованием выполнить довольно трудно, так как эта процедура требует большой точности. Кроме того, конструкция крепежа видна у мебельного изделия, скрыть ее помогают специальные декоративные заглушки, но окончательно это сделать невозможно.

Пользоваться конической стяжкой довольно трудно, поэтому для создания такого крепления требуется высокая доля мастерства и опыта выполнения работ. Дополнительным минусом является то, что метиз имеет небольшой ресурс повторных циклов разборки и сборки мебельного изделия.

Подобный тип метиза также сложен в монтаже и требует высокой квалификации мастера. Чтобы точно состыковать мебельные элементы, понадобится не только выполнить правильную разметку, но и сверловку с фрезеровкой. Эти манипуляции выполняются только с применением специального оборудования.

Данный тип крепления довольно прост в применении. Это надежный вариант метиза для мебельной сборки, его можно использовать многократно.

Что касается полукруглой головки, то такая гладкая форма обеспечивает для потребителя комфортное и безопасное пользование без угрозы пораниться о выступы метиза. Этот тип болта не только надежен и безопасен, но и не портит общий вид мебели. Аналогичные метизы вы можете увидеть практически в каждой конструкции кровати, кресла или дивана.

По форме

Мебельные метизы могут отличаться друг от друга не только конструкционными особенностями, но и по форме внешнего вида. Для определенного типа сборки пользуются различными видами креплений.

Фланцевый тип – метизы с плоской круглой шайбой, которая расположена под шляпкой полукруглого вида.

Видео:Мебельный крепёж. Типы мебельных креплений и когда их использоватьСкачать

Размеры

Современные производители выпускают мебельные метизы в разнообразном размерном диапазоне. Параметры болта указывают с помощью шифра, например, М8х30, М4 6х40 или М5 6х50 А4, где:

М5 – это метрическая резьба и ее шаг на стержне метиза, встречаются маркировки М4, М6, М8, М10, М12;
цифра 6 – диаметр шпильки болта без учета резьбы, в мм;
цифра 50 – это длина метиза, в мм;
А4 – марка нержавеющей стали.

Читайте также: Какие цилиндры у лансера

Минимальный размер длины мебельного метиза составляет 40 мм, а максимальный может достигать 120 и даже 150 мм (в изделиях с квадратным подголовником). Диаметр мебельного болта колеблется в диапазоне от 5 до 7 мм.

Видео:Монтаж мебельного болта DIN 603 от krepcom.ru #болтСкачать

Советы по установке

При покупке корпусной мебели в ее комплектацию входит и набор метизов для сборки. Если вы занимаетесь сборкой мебели самостоятельно, вам потребуется запастись определенным типом инструментов:

шестигранник и крестовая отвертка;
шуруповерт;
электродрель и сверло;
гаечный ключ.

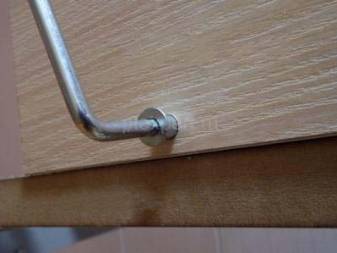

Для сборки мягкой или корпусной мебели предварительно надо сделать разметку будущих отверстий – к этому этапу работы нужно подойти ответственно, так как этот момент является залогом успешной и точной сборки. После выполнения разметки нужно сделать отверстия по разметкам при помощи сверла и дрели. Иногда такие отверстия бывают уже сделаны на мебельном производстве.

Следуя инструкции, надо крепить все элементы мебельного изделия, используя для этого метизы, прилагаемые в комплекте. Чтобы крепеж был надежным, закрутить метизы нужно до упора, но чрезмерные усилия здесь излишни – можно сорвать резьбу у болта. Закручивать мебельные болты и стяжки надо с применением шестигранника или отвертки.

О мебельных соединениях рассказано в следующем видео.

Видео:Мебельный болт DIN 603 F с полукруглой головкой - snabline.comСкачать

Сопутствующие товары

для мебельного болта DIN 603 с квадратным подголовником

Винт с прессшайбой Креп-комп 5х25 DIN967 (5000 шт.)

Потайной винт Креп-комп вп825ф

Болт мебельный DIN 603 8х200

Оцинкованный винт Tech-Krep М6х30 DIN7985 50 шт.

Болт с полукруглой головкой мебельный 10х20 DIN603

Винт мебельный с внутренним шестигранником, плоская гол.

Винт мебельный внутр.шестигр.,плоск. гол. М6х100 латуни.

Винт с прессшайбой Креп-комп 5х35 DIN967 (4000 шт.)

Оцинкованный винт Tech-Krep М4х20 DIN933 150 шт.

Оцинкованный винт Tech-Krep М4х30 DIN965 120 шт.

Винт оцинкованный полукруглая голова DIN 7985 М 6 х 12.

Болт мебельный DIN 603 8х50

Винт мебельный DIN 603 10х80 2 шт хортъ K27656-3

Болт мебельный DIN 603 6х20

Болт мебельный DIN 603 8х200

Болт мебельный DIN 603 10х60

Мебельный болт крепежная техника 8х40 DIN603 (110 шт.)

Винт М 24х60 DIN 912 кл.пр.10.9 REYHER 912-24х60-10.9-0

Оцинкованный винт Tech-Krep М4х30 DIN933 100 шт.

Болт мебельный DIN 603 8х170

Болт с полукруглой головкой и квадратным подголовником.

Мебельный болт крепежная техника 8х100 DIN603 (40 шт.)

Мебельный болт крепежная техника 6х80 DIN603 (100 шт.)

Болт мебельный DIN 603 8х100

Болт с полукруглой головкой M6х20мм 7380T G OBO 3164952

Мебельный болт крепежная техника 6х35 DIN603 (220 шт.)

Болт мебельный (нержавеющая сталь) М 8х 50 DIN 603

Шестигранный болт Партнер 1062 73

Болт мебельный DIN 603 10х20

Оцинкованный винт Tech-Krep М4х30 DIN933 100 шт.

Мебельный болт крепежная техника 6х50 DIN603 (140 шт.)

DKC Винт для механического соединения элементов с гладк.

Болт мебельный DIN 603 8х100

Винт DIN965 с потайной головкой оцинкованный М6х20 мм 1.

Винт мебельный (DIN 603) 6х60 (фасовка 2 шт) хортъ 2763.

болт мебелаяьный din603 с гайкой m6х40 8 штук

Болт мебельный DIN 603 6х20

Оцинкованный шестигранный болт Tech-Krep М6х20 DIN933 8.

Мебельный болт крепежная техника 6х60 DIN603 (100 шт.)

Болт с шестигранной головкой DIN 933 M8x16 мм 200 шт Kr.

Винт с прессшайбой Креп-комп 5х35 DIN967 (4000 шт.)

Болт с шхг крепежная техника 6х20 DIN933558 (300 шт.)

Винт DIN7985 с полукруглой головкой оцинкованный М5х10.

Болт мебельный нержавеюший М 6х 40 S+P DIN 603

Читайте также: Зажигание выставляется только по 4 цилиндру

Видео:СТРОГО ПО ЦЕНТРУ !!! БЕЗ СТАНКА И ТОКАРЯ, как просверлить отверстие в болтеСкачать

Общее описание

До тех пор, пока не появились крепления из металла, сборку деталей мебели выполняли, используя деревянные шканты или уголки. Современный мебельный болт изготавливается по стандартам ГОСТ, в мебельной индустрии он имеет одну из главных позиций. Болт, предназначенный для сборки шкафов или стульев, имеет отличие от строительного метиза, также называемого болтом. Метиз мебельного типа обеспечивает не только прочные крепления, но и не портит эстетический внешний вид готового изделия.

На цилиндрическом стержне имеется метрическая резьба, благодаря которой к стержню болта присоединяется гайка. Наиболее востребованными считаются болты, у которых шляпка имеет вид полусферы.

Надежность метиза объясняется тем, что он изготавливается из прочных сплавов. Чаще всего болты имеют оцинкованное покрытие, защищающее крепление от коррозии. Иногда можно встретить мебельные метизы, сделанные из алюминиевого сплава или из полимерных пластиков. Если сравнивать прочность строительных болтов, то мебельные метизы, конечно, уступают им, так как им не нужно удерживать чрезмерно большие весовые нагрузки. По этой причине мебельные метизы стоят дешевле, чем строительные болты.

Видео:Что делать с мебелью, когда мебельные болты не держут.Скачать

ГОСТ 7802 относительно болтов

Протоколом нормируется диаметр крепежей для мебели с подголовками в виде квадратов и увеличенными головками, выполненными в форме полукругов. Номинальные сечения резьбы должны составлять 5−24 мм при сечениях самых головок 11−52 мм

Также обращается внимание на:

длину головки;
высоту подголовка;
размеры стороны подголовка;
сечение головки;
длину резьбы.

В ГОСТе 7802 содержится ряд ссылок на другие важные стандарты, регулирующие производственный процесс. Вспоминаются, в частности:

24705 — описание резьбы с подробными описаниями;
27148 — регламентация допустимых недорезов резьбы и наибольших сбегов;
24670 — размеры радиусов под головками;
1759.0 — перечень технических требований к болтам;
12414 — размеры и формы концов.

Методика испытаний элементов, имеющих подголовки квадратной формы, изложена в Госстандарте 1759.1.

Следует отметить, что мебельные болты отличаются от мебельных винтов. У вторых есть потайная головка (шестигранник), выпускаются по DIN912. Их просто закрутить, собственно винты как будто «тонут» в предметах из дерева. Таким образом, крепежи имеют дополнительную декоративную функцию, ведь головка не будет возвышаться на поверхности. Винты с внутренними шестигранниками в нашей стране делаются согласно с требованиями Госстандарта 11738.

с увеличенной полукруглой головкой и квадратным подголовком; класс точности С

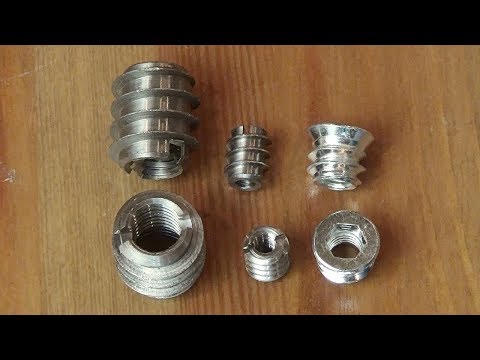

Видео:Дюбель футорка для мебели в реставрации и ремонте. Как выбрать и установитьСкачать

3 Требования DIN 603 к болтам для мебельного производства

Немецкий стандарт распространяется на изделия М6–М20. Согласно DIN 603, метизы М10–М20 делают из нержавеющих сталей марок А4 и А2 либо из покрытых оцинковкой (гальваническая технология) стальных сплавов прочностью 4.6, 3.6 и 5.8. Допускается использовать латунные и другие композиции для изготовления таких метизов. А изделия М6 и М8 можно производить из твердых пластиков.

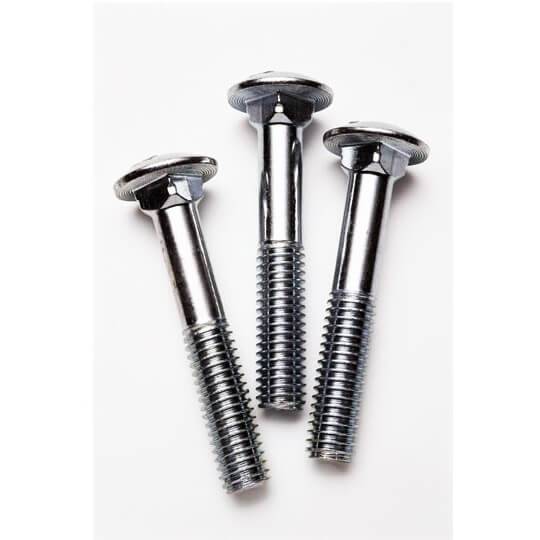

Мебельные болты DIN 603

Ключевые показатели болтов по DIN 603 приведены ниже (величины даны в миллиметрах):

шаг резьбы – 08–2,5;
диаметры головки – 12,45–45,2 (минимальные) и 13,55–46,8 (максимальные);
подголовок (высота) – 2,9–14,1;
головка (высота) – 2,7–9,95 (минимально возможные величины) и 3,3–11,05 (максимально возможные);
длина резьбы – 16–65;
параметр стороны подголовка квадратной формы – 4,52–19,16 и 5,48–20,84 (минимум и максимум соответственно).

Видео:Мебельный винт с плоской головкой и внутренним шестигранником | ОбзорСкачать

2 ГОСТ 7801–81 – ключевые положения стандарта

Этот Государственный стандарт 1981 года дает описание геометрических размеров метизов для мебели с резьбой сечением 6–20 мм (М6–М20), с усом и головкой в форме полукруга. Важнейшие из них мы приводим далее (все параметры в миллиметрах):

высота головки: болт М6 – 3, М8 – 4, М10 – 5, М12 – 6, М14 – 8, М20 – 10;
сечение головки: от 14 (М6) до 44 (М20);
длина изделия: от 25 до 200;
радиус сферы: от 11 (М6) до 32 (М20);
длина резьбы: от 18 до 46 (популярные метизы М10 и М8 имеют длину 22 и 26 соответственно);
высота уса: от 3 до 5 (для болтов М6, М8 и М10) и от 6 до 9 (М12–М20).

Читайте также: Зил 157 зажигание цилиндров

Масса 1000 штук метизов с усом зависит от длины болта и сечения его резьбы. Она изменяется в пределах от 6,501 кг (крепеж М6 длиной 25 мм) до 484,3 кг (М20 длиной 200 мм). Метизы М8 не выпускаются по ГОСТ 7801 длиной 25 мм, М10 – длиной 25 и 30 мм. А изделия с усом М20 изготавливают по данному стандарту длиной от 55 мм.

Мебельный метиз с усом

Государственный стандарт 7801–81 ссылается на следующие ГОСТы:

24670 (величина радиуса под головкой);
12414 (концы крепежных изделий);
24705 (параметры резьбы);
1759.2 (контроль дефектов поверхности);
27148 (допустимый недорез и сбег резьбы);
1759.1 (допуски для поверхности изделий).

Видео:Гайка бочонок мебельная М6, потайная гайка, врезная для стяжки болта на ОЗОНСкачать

Классы прочности

Марка стали, из которой изготовлен мебельный метиз, определяет его класс прочности. В мебельной сфере используются крепления, чья прочность варьируется от показателя 4,6 до 12,9. Расшифровка этих чисел выглядит следующим образом:

5,6 – это 5х100 = 500 H/мм2, при этом соотношение текучести материала составляет 60%.

Наиболее востребованы в мебельной индустрии метизы, класс которых равен от 4,6 до 6,6 и 6,8 в том числе. Если необходимо соединить тяжелые и наиболее ответственные детали мебельной конструкции, применяют метизы прочность которых составляет 8,8 – их называют высокопрочными. Чем выше прочность метиза, тем дороже его стоимость.

Видео:Антивандальные болты и гайки | Секретный крепеж | Срывная гайка | ЛИКБЕЗСкачать

Класс прочности болтов – насколько хорошо метизы противостоят разрушению?
Анкерный болт с гайкой – испытанный вариант крепежа
Дюбель-гвоздь – какие крепежные изделия самые качественные?
Анкерные болты – особый вид крепежа для сложных конструкций
Обозначение болтов по ГОСТ – ориентируемся в мире метизов
Как заклепать заклепку – автоматические и ручные методы для разных материалов
Изготовление болтов – понятный технологический процесс
Игольчатый пружинный шплинт – ушастый крепеж для сферы машиностроения
Высокопрочные болты – полная информация о крепежных изделиях
Размеры вытяжных заклепок – над чем следует подумать при расчете?

Видео:Болты | ЛИКБЕЗ | Виды | Отличие от винтов | DIN 933/931 | 912 | 6921 | 603 |Скачать

Сферы применения

Единственное и главное назначение метиза для мебели – соединение элементов сборной конструкции. Но метизы более мелких размеров применяются для сборки декоративной фурнитуры с цель крепления для ручки, а также они выступают как стяжка для сборки и плотного соединения между собой корпусных частей мебели.

Несмотря на то что мебельные стяжки уступают по прочности металла строительным метизам, их стяжной потенциал достаточно высок.

В современном мебельном производстве метизы используются для следующих изделий:

для изготовления диванов, шкафов для кухни, платяных и посудных шкафов, столешниц, обеденных столов, комодов и кресел, кроватей и других предметов;
для выполнения реставрационных работ при сильной изношенности у мебели фурнитуры и крепежных элементов;
для устройства садовых беседок, навесов, а также для изготовления деревянных лестниц, располагающихся внутри дома;
во всех иных случаях, когда сборка предполагает наличие безопасной полукруглой головки болта – при изготовлении указателей, легковесных конструкций, при изготовлении фурнитуры, дверных замков и так далее.

Приобретая новую мебель, мало кто из нас обращает внимание на то, какими болтами выполнены крепежные узлы

Но тем, кто занимается мебельным производством очень важно уметь разбираться в том, какие разновидности мебельного крепежа существуют, как правильно подобрать их тип и размеры
