Предохранительные клапаны BROEN ZETKAMA
Видео:Как проверить работу вентиляционного клапанаСкачать
Предохранительные клапаны BROEN ZETKAMA необходимы для предотвращения повышения давления выше нормы на трубопроводах посредством сброса избытка рабочей среды.
Предохранительные клапаны ZETKAMA выполняют следующие функции:
- Защищают ваше оборудование от механических повреждений пр превышение максимального значения;
- Защищают рабочий персонал;
- Защищают технологический процесс;
- Защищают окружающую среду;
Принцип работы: на клапан действует внешняя сила (пружина), которая уравновешивает давление среды. Благодаря чему, предохранительный клапан ZETKAMA плотно перекрывает проходной канал. При повышение давления выше нормы осуществляется подъем штока клапана, и рабочая среда выходит в выходной патрубок. Когда давление опускается выше критического, происходит закрытие клапана.

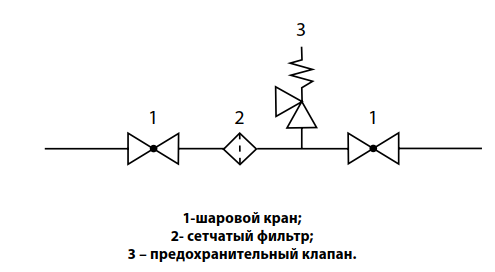

Предохранительный клапан всегда ставится в вертикальном положение колпаком. Если рабочая среда является жидкостью, то отводящий трубопровод должен быть направлен вниз, а если пар, то вверх (необходим дренаж конденсата).
Видео:Предохранительный клапан. Устройство и принцип работыСкачать

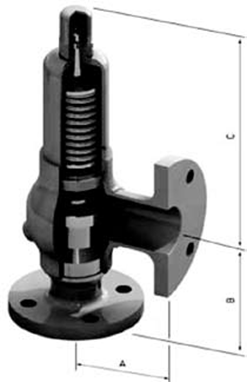

Предохранительные клапаны ZETKAMA серии 1400
Данные предохранительные клапаны применяются для холодной и горячей воды, пара и неагрессивных сред. Тип: полноподъемный, угловой, пружинный, фланцевый.
Технические характеристики клапана ZETKAMA:
Метал-метал, PTFE, витон, nozzle SS + Stellite
10 % для пара
10 % для жидкости
к=0,64 для пара
к=0,5 для жидкости
Стоит отметить, что предохранительный клапан поставляется с предварительно настроенным заводом изготовителем давлением срабатывания.
Видео:Как работают предохранительные клапаны прямого и непрямого действия?Скачать

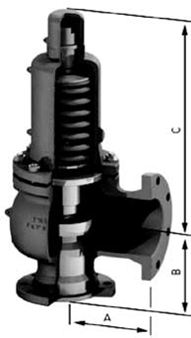

Предохранительные клапаны ZETKAMA серии 800
Данные предохранительные клапаны применяются для холодной и горячей воды, пара и неагрессивных сред. Тип: полноподъемный, угловой, пружинный, фланцевый.
Технические характеристики клапана ZETKAMA:
к=0,55 для пара
к=0,48 для жидкости
Стоит отметить, что предохранительный клапан поставляется с предварительно настроенным заводом изготовителем давлением срабатывания.
Видео:Для чего нужен винтик на предохранительном клапане водонагревателя (бойлера).Скачать
Вы можете прямо сейчас узнать цену трубопроводной арматуры BROEN, если оставите заявку на нашем сайте, либо позвоните по бесплатному номеру 8 (800) 775-03-20 . Доставку трубопроводной арматуры осуществляем по всей России.
Заказывая у нас вы избегаете возможность приобретения подделки.
Видео:Предохранительный Клапан! ОШИБКА Которую Допускают Многие. Должен Знать Каждый!Скачать
Клапан предохранительный серии 1400, Broen
| Материал | Углеродистая сталь |
| Макс. рабочая температура, °C | +350 |
| Присоединение | Фланец/Фланец |
| Тип | Полноподъемный, угловой, пружинный, фланцевый с подрывным рычагом |
| Страна бренда | Дания |
| Страна-производитель | Россия |
| Рабочая среда | Вода, пар, неагрессивные среды |
Предохранительные клапаны — один из важнейших компонентов на любом объекте.
Они предназначены для предотвращения повышения давления выше допустимых значений на трубопроводах и оборудовании посредством сброса избытка рабочей среды и обеспечения прекращения сброса среды при давлении, ниже давления закрытия.
При этом предохранительные клапаны выполняют ряд функций:
— Защита оборудования от механических повреждений, вследствии превышения максимально допустимого давления
— Защита рабочего персонала
— Защита технологического процесса
— Защита окружающей среды.
Принцип действия предохранительного клапана основан на уравновешивании внешней силой (пружиной) давления среды, действующей на клапан, который под действием этой силы плотно (герметично) перекрывает проходной канал. При повышении давления среды выше допустимого происходит подъем штока клапана и выброс рабочей среды в выходной патрубок. Когда давление в системе понижается до допустимого, происходит закрытие клапана.
Предохранительные клапаны могут применяться на различных видах оборудования, таких, как котлы, различные сосуды, трубопроводы и другом оборудовании в системах тепло- и пароснабжения.
Предохранительный клапан должен всегда устанавливаться в вертикальном положении — колпаком вверх. При этом, если в качестве рабочей среды используется жидкость, то отводящий трубопровод должен быть всегда направлен вниз, если же используется пар, то — вертикально вверх, при этом требуется предусмотреть дренаж конденсата.
Запрещается отбор среды на подающем трубопроводе и к клапану всегда должен быть обеспечен свободный доступ для его обслуживания.
ВНИМАНИЕ! Предохранительный клапан поставляется с предварительно настроенным заводом-изготовителем давлением срабатывания.
Видео:3) Клапан предохранительный, как настроить, как это работает? Клапан аварийный. ПодетальноСкачать
Клапан предохранительный угловой пружинный сталь серия 1400 ТУ 3712-002-59349790-2008 BROEN
Гарантийный срок со дня продажи.
Гарантийный срок со дня производства товара.
Рабочие среды совместимые с клапаном
Гарантийный срок со дня продажи.
Гарантийный срок со дня производства товара.
Рабочие среды совместимые с клапаном
Давление закрытия клапана после срабатывания
Давление полного открытия клапана
Положение при монтаже клапана
Гарантийный срок со дня продажи.
Гарантийный срок со дня производства товара.
Рабочие среды совместимые с клапаном
Вы добавляете в сравнение товар из категории « », а в списке сравнения товары из категории « ».
Зарегистрируйтесь и вы сможете участвовать в наших бонусных программах и сократить время покупок.
Предложение не является публичной офертой. Цены на сайте и в розничной сети могут отличаться. Информация на сайте о товаре носит рекламный характер и расценивается как приглашение делать оферты на основании п.1 ст. 437 Гражданского кодекса РФ.
Видео:Предохранительный клапан-ОбзорСкачать
Предохранительные клапаны BROEN ZETKAMA
Видео:Как работает предохранительный клапан для систем отопленияСкачать
Предохранительные клапаны BROEN ZETKAMA необходимы для предотвращения повышения давления выше нормы на трубопроводах посредством сброса избытка рабочей среды.
Предохранительные клапаны ZETKAMA выполняют следующие функции:
- Защищают ваше оборудование от механических повреждений пр превышение максимального значения;
- Защищают рабочий персонал;
- Защищают технологический процесс;
- Защищают окружающую среду;
Принцип работы: на клапан действует внешняя сила (пружина), которая уравновешивает давление среды. Благодаря чему, предохранительный клапан ZETKAMA плотно перекрывает проходной канал. При повышение давления выше нормы осуществляется подъем штока клапана, и рабочая среда выходит в выходной патрубок. Когда давление опускается выше критического, происходит закрытие клапана.
Предохранительный клапан всегда ставится в вертикальном положение колпаком. Если рабочая среда является жидкостью, то отводящий трубопровод должен быть направлен вниз, а если пар, то вверх (необходим дренаж конденсата).
Видео:Предохранительный клапан непрямого действия (с пилотным управлением).Скачать
Предохранительные клапаны ZETKAMA серии 1400
Данные предохранительные клапаны применяются для холодной и горячей воды, пара и неагрессивных сред. Тип: полноподъемный, угловой, пружинный, фланцевый.
Технические характеристики клапана ZETKAMA:
Метал-метал, PTFE, витон, nozzle SS + Stellite
10 % для пара
10 % для жидкости
к=0,64 для пара
к=0,5 для жидкости
Стоит отметить, что предохранительный клапан поставляется с предварительно настроенным заводом изготовителем давлением срабатывания.
Видео:Регулировка предохранительного пружинного клапана ( подрывной клапан )Скачать
Предохранительные клапаны ZETKAMA серии 800
Данные предохранительные клапаны применяются для холодной и горячей воды, пара и неагрессивных сред. Тип: полноподъемный, угловой, пружинный, фланцевый.
Технические характеристики клапана ZETKAMA:
к=0,55 для пара
к=0,48 для жидкости
Стоит отметить, что предохранительный клапан поставляется с предварительно настроенным заводом изготовителем давлением срабатывания.
Видео:Блоки предохранительных клапанов СППКСкачать
Вы можете прямо сейчас узнать цену трубопроводной арматуры BROEN, если оставите заявку на нашем сайте, либо позвоните по бесплатному номеру 8 (800) 775-03-20 . Доставку трубопроводной арматуры осуществляем по всей России.
Заказывая у нас вы избегаете возможность приобретения подделки.
Видео:Предохранительные клапаныСкачать
Клапан предохранительный Broen 1400 полноподъемный, угловой, пружинный, фланцевый
Предохранительные клапаны Broen 1400 — модели полноподъемного типа с пружинной конструкцией. С их помощью предотвращается повышение уровня давления, которое превышает допустимое значение, через сброс избыточного носителя.
Предохранительные клапаны посредством пружины уравновешивают давление. Эти устройства могут применяться на трубопроводах, с котлами, на другом оборудовании тепловых и охладительных систем.
Данные модели могут работать с водой, паром, неагрессивными средами. В качестве материала исполнения корпуса применен чугун высокой прочности, сталь, коррозионностойкая сталь. Клапаны устанавливаются в вертикальной позиции колпаком вверх. Для подключения предусмотрены соединения в виде фланцев.
Рабочая температура — +350 °C.
Максимальное давление — 40 бар.
| Артикул | Тип | Диаметр, мм | Давление | Тип присоединения | В наличии |
| 1400-16-100 х150 подробнее | 1400-16-100 х150 | 100х150 | 16 бар | Фланцевый | по запросу |
| 1400-25-100 х150 подробнее | 1400-25-100 х150 | 100х150 | 25 бар | Фланцевый | по запросу |
| 1400-40-100 х150 подробнее | 1400-40-100 х150 | 100х150 | 40 бар | Фланцевый | по запросу |
| 1400-16-150х100-5,5 подробнее | 1400-25-125 х200 | 125х200 | 25 бар | Фланцевый | по запросу |
| 1400-16-125 х200 подробнее | 1400-16-125 х200 | 125х200 | 16 бар | Фланцевый | по запросу |
| 1400-25-125 х200 подробнее | 1400-25-125 х200 | 125х200 | 25 бар | Фланцевый | по запросу |
| 1400-40-125 х200 подробнее | 1400-40-125 х200 | 125х200 | 40 бар | Фланцевый | по запросу |
| 1400-16-15х25 подробнее | 1400-16-15х25 | 15х25 | 16 бар | Фланцевый | по запросу |
| 1400-25-15х25 подробнее | 1400-25-15х25 | 15х25 | 25 бар | Фланцевый | по запросу |
| 1400-40-15х25 подробнее | 1400-40-15х25 | 15х25 | 40 бар | Фланцевый | по запросу |
| 1400-16-150 х250 подробнее | 1400-16-150 х250 | 150х250 | 16 бар | Фланцевый | по запросу |
| 1400-25-150 х250 подробнее | 1400-25-150 х250 | 150х250 | 25 бар | Фланцевый | по запросу |
| 1400-40-150 х250 подробнее | 1400-40-150 х250 | 150х250 | 40 бар | Фланцевый | по запросу |
| 1400-16-20х25 подробнее | 1400-16-20х25 | 20×25 | 16 бар | Фланцевый | по запросу |
| 1400-25-20х25 подробнее | 1400-25-20х25 | 20×25 | 25 бар | Фланцевый | по запросу |
| 1400-40-20х25 подробнее | 1400-40-20х25 | 20×25 | 40 бар | Фланцевый | по запросу |
| 1400-16-200 х300 подробнее | 1400-16-200 х300 | 200х300 | 16 бар | Фланцевый | по запросу |
| 1400-25-200 х300 подробнее | 1400-25-200 х300 | 200х300 | 25 бар | Фланцевый | по запросу |
| 1400-40-200 х300 подробнее | 1400-40-200 х300 | 200х300 | 40 бар | Фланцевый | по запросу |
| 1400-16-25х40 подробнее | 1400-16-25х40 | 25×40 | 16 бар | Фланцевый | по запросу |
| 1400-25-25х40 подробнее | 1400-25-25х40 | 25×40 | 25 бар | Фланцевый | по запросу |
| 1400-40-25х40 подробнее | 1400-40-25х40 | 25×40 | 40 бар | Фланцевый | по запросу |
| 1400-16-32х50 подробнее | 1400-16-32х50 | 32×50 | 16 бар | Фланцевый | по запросу |
| 1400-25-32х50 подробнее | 1400-25-32х50 | 32×50 | 25 бар | Фланцевый | по запросу |
| 1400-40-32х50 подробнее | 1400-40-32х50 | 32×50 | 40 бар | Фланцевый | по запросу |
| 1400-16-40х65 подробнее | 1400-16-40х65 | 40×65 | 16 бар | Фланцевый | по запросу |
| 1400-25-40х65 подробнее | 1400-25-40х65 | 40×65 | 25 бар | Фланцевый | по запросу |
| 1400-40-40х65 подробнее | 1400-40-40х65 | 40×65 | 40 бар | Фланцевый | по запросу |
| 1400-16-50х80 подробнее | 1400-16-50х80 | 40×65 | 16 бар | Фланцевый | по запросу |
| 1400-25-50х80 подробнее | 1400-25-50х80 | 40×65 | 25 бар | Фланцевый | по запросу |
| 1400-40-50х80 подробнее | 1400-40-50х80 | 40×65 | 40 бар | Фланцевый | по запросу |
| 1400-16-65х100-5,5 подробнее | 1400-16-65х100 | 65х100 | 16 бар | Фланцевый | по запросу |
| 1400-16-65х100 подробнее | 1400-16-65х100 | 65х100 | 16 бар | Фланцевый | по запросу |
| 1400-25-65х100 подробнее | 1400-25-65х100 | 65х100 | 25 бар | Фланцевый | по запросу |
| 1400-40-65х100 подробнее | 1400-40-65х100 | 65х100 | 40 бар | Фланцевый | по запросу |
| 1400-16-80 х125 подробнее | 1400-16-80 х125 | 80х125 | 16 бар | Фланцевый | по запросу |
| 1400-25-80 х125 подробнее | 1400-25-80 х125 | 80х125 | 25 бар | Фланцевый | по запросу |
| 1400-40-80 х125 подробнее | 1400-40-80 х125 | 80х125 | 40 бар | Фланцевый | по запросу |
Предохранительные клапаны
Предохранительные клапаны – один из важнейших компонентов на любом объекте. они предназначены для предотвращения превышения давления выше допустимых
значений на трубопроводах и оборудовании посредством сброса избытка рабочей среды и обеспечения прекращения сброса среды при давлении ниже давления закрытия.
При этом предохранительные клапаны выполняют ряд функций:
• Защита оборудования от механических повреждений вследствие превышения
максимально допустимого давления
• Защита рабочего персонала
• Защита технологического процесса
• Защита окружающей среды
Принцип действия предохранительного клапана основан на уравновешивании внешней силой (пружиной) давления среды, действующей на клапан, который под
действием этой силы плотно (герметично) перекрывает проходной канал. При повышении давления среды выше допустимого происходит подъем штока клапана и
выброс рабочей среды в выходной патрубок. Когда давление в системе понижается до допустимого, происходит закрытие клапана.
Предохранительные клапаны могут применяться на различных видах оборудования таких как котлы, различные сосуды,
трубопроводы и другом оборудовании в системах тепло- и пароснабжения. Пример установки предохранительного клапана:
Следует отметить, что предохранительный клапан должен всегда устанавливаться в вертикальном положении колпаком
вверх. При этом, если в качестве рабочей среды используется жидкость, то отводящий трубопровод должен быть всегда
направлен вниз, если же используется пар, то — вертикально вверх, при этом требуется предусмотреть дренаж конденсата.
Запрещается отбор среды на подающем трубопроводе и к клапану всегда должен быть обеспечен свободный доступ для
его обслуживания. обслуживание клапана должно производиться только специально обученным персоналом.

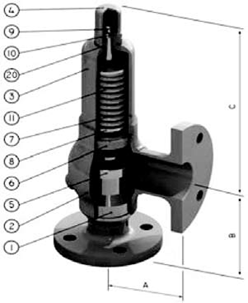

Предохранительные клапаны серии 1400
Применение: для холодной и горячей воды, пара и неагрессивных сред.
Тип: полноподъемный, угловой, пружинный, фланцевый.
| Максимальное рабочее давление | 16/25/40 бар | ||||||||||
| Максимальная рабочая температура | 350 о С | ||||||||||
| Присоединение | Фланцевое | ||||||||||
| Максимальное давление срабатывания | 15/24/33 бар | ||||||||||
| Минимальное давление срабатывания | 0,2 бар | ||||||||||
| Уплотнение | Метал-метал, PTFE, витон, nozzle SS + Stellite | ||||||||||
| Давление полного открытия | 10% для пара 25% для жидкости | ||||||||||
| Допустимая погрешность давления | ± 3% | ||||||||||
| Давление полного закрытия | -7% | ||||||||||
| Коэффициенты истечения | к=0,64 для пара к=0,5 для жидкости | ||||||||||
Зависимость «температура – Давление»
| T | Pmax | T | Pmax | ||||
| -10 | 16 | -10 | 25 | ||||
| 50 | 16 | 50 | 25 | ||||
| 100 | 16 | 100 | 25 | ||||
| 150 | 15,2 | 150 | 23,8 | ||||
| 200 | 14,4 | 200 | 22,5 | ||||
| 250 | 12,8 | 250 | 20 | ||||
| 300 | 11,2 | 300 | 17,5 | ||||
| 350 | 8,8 | 350 | 13,8 | ||||
Ру 16 Ру 25 Ру 40
| T | Pmax | T | Pmax | T | Pmax | ||||||
| -28 | 16 | -28 | 25 | -28 | 40 | ||||||
| 50 | 15,8 | 50 | 24,7 | 50 | 39,5 | ||||||
| 100 | 14,6 | 100 | 22,9 | 100 | 36,6 | ||||||
| 150 | 14,3 | 150 | 22,3 | 150 | 35,7 | ||||||
| 200 | 13,8 | 200 | 21,6 | 200 | 34,6 | ||||||
| 250 | 13,2 | 250 | 20,6 | 250 | 32,9 | ||||||
| 300 | 12,2 | 300 | 19,1 | 300 | 30,6 | ||||||
| 350 | 11,7 | 350 | 18,2 | 350 | 29,2 | ||||||
Ру 16 Ру 25 Ру 40
| T | Pmax | T | Pmax | T | Pmax | ||||||
| -28 | 15,7 | -28 | 24,5 | -28 | 39,2 | ||||||
| 50 | 15,2 | 50 | 23,7 | 50 | 39,2 | ||||||
| 100 | 13,3 | 100 | 20,8 | 100 | 33 | ||||||
| 150 | 12,2 | 150 | 19 | 150 | 30 | ||||||
| 200 | 11,3 | 200 | 17,6 | 200 | 28,2 | ||||||
| 250 | 10,5 | 250 | 16,5 | 250 | 26,3 | ||||||
| 300 | 10 | 300 | 15,6 | 300 | 25 | ||||||
| 350 | 9,6 | 350 | 15 | 350 | 24 | ||||||
Примечание: Предохранительный клапан поставляется с предварительно настроенным заводом
изготовителем давлением срабатывания. При изменении параметров срабатывания, компания ооо
«Броен» снимает с себя ответственность за прибор.
| п/п | описание | Давление | 16/25 бар | Давление 40 бар | Давление, 16/25/40 бар | |||||||||||||
| Сталь, Ду | Высокопрочный чугун, Ду | Сталь, Ду | Нержавеющая сталь, Ду | |||||||||||||||
| 15-40 | 50-200 | 15-50 | 65-200 | 15-50 | 65-200 | |||||||||||||
| 1 | Колокол | C.S+308 L SS | C.S+308 L SS | C.S+308 L SS | C.S+308 L SS | AISI 316L | AISI 316L | |||||||||||
| 2 | Корпус | A 106 Gr.B | EN-JS1030 | A 106 Gr.B | C.S. 1.0619 | AISI 316L | AISI 316L | |||||||||||
| 3 | Кожух | A 106 Gr.B | EN-JS1030 | A 106 Gr.B | C.S. 1.0619 | AISI 316L | AISI 316L | |||||||||||
| 4 | Колпак | A351 CF-8 | A351 CF-8 | A351 CF-8 | A351 CF-8 | A351 CF-8 | A351 CF-8 | |||||||||||
| 5 | Диск | AISI 420 | C.S+308 L SS | AISI 420 | C.S+308 L SS | AISI 316L | AISI 316L | |||||||||||
| 6 | Упор | C. Steel zn. | C.S+304 SS | C. Steel zn. | C.S+308 L SS | AISI 316L | AISI 316L | |||||||||||
| 7 | Шток | AISI 420 | AISI 420 | AISI 420 | AISI 420 | AISI 316L | AISI 316L | |||||||||||
| 8 | Направляющий диск | C. Steel zn. | C. Steel zn. | C. Steel zn. | C. Steel zn. | AISI 303 | AISI 303 | |||||||||||
| 9 | Втулка резьбовая | Медь | AISI 420 | AISI 303 | AISI 420 | AISI 303 | AISI 303 | |||||||||||
| 10 | Контргайка | Медь | C. Steel zn. | AISI 303 | C. Steel zn. | AISI 303 | AISI 303 | |||||||||||
| 11 | Пружина | Уг. сталь | Уг. сталь | Уг. сталь | Уг. сталь | AISI 302 | AISI 302 | |||||||||||
| 12 | рычаг | A351 CF-8 | A351 CF-8 | A351 CF-8 | A351 CF-8 | A351 CF-8 | A351 CF-8 | |||||||||||
| 17 | Гайка спуска | AISI 304 | AISI 304 | Уг. сталь | AISI 304 | AISI 316L | AISI 316L | |||||||||||
| 18 | Втулка | AISI 303 | AISI 303 | AISI 303 | AISI 303 | AISI 303 | AISI 303 | |||||||||||
| 19 | Уплотнение | AISI 303 | AISI 303 | AISI 303 | AISI 303 | AISI 303 | AISI 303 | |||||||||||
| 20 | Прокладка | NBR+MF | NBR+MF | NBR+MF | NBR+MF | PTFE | PTFE | |||||||||||
| 21 | Прокладка | NBR+MF | NBR+MF | NBR+MF | NBR+MF | PTFE | PTFE | |||||||||||
| 22 | Прокладка | Витон | Витон | Витон | Витон | Витон | Витон | |||||||||||
| 27 | Мембрана | 316 TI SS | 316 TI SS | 316 TI SS | 316 TI SS | AISI 316TI | AISI 316TI | |||||||||||
| 28 | Уплотнение | Витон/ PTFE | Витон/ PTFE | Витон/ PTFE | Витон/ PTFE | Витон/ PTFE | Витон/ PTFE | |||||||||||
Технические параметры
| Ду, (мм) | Максимальное давление, (бар) | Вход/ выход | Фланцы | Проход, (мм) | Площадь прохода, (мм 2 ) | Габариты, (мм) | Вес, (мм) | ||||||||
| Вх | Вых | ||||||||||||||
| 15 | 16 | 15×25 | 16 | 16 | 16 | 201 | 85 | 95 | 253 | 7 | |||||
| 25 | 15×25 | 25 | 16 | 16 | 201 | 85 | 95 | 253 | 7 | ||||||
| 40 | 15×25 | 40 | 16 | 16 | 201 | 85 | 95 | 253 | 7 | ||||||
| 20 | 16 | 20×32 | 16 | 16 | 18 | 254 | 85 | 95 | 253 | 7,5 | |||||
| 25 | 20×32 | 25 | 16 | 18 | 254 | 85 | 95 | 253 | 7,5 | ||||||
| 40 | 20×32 | 40 | 16 | 18 | 254 | 85 | 95 | 253 | 7,5 | ||||||
| 25 | 16 | 25×40 | 16 | 16 | 23,8 | 445 | 100 | 105 | 275 | 8 | |||||
| 25 | 25×40 | 25 | 16 | 23,8 | 445 | 100 | 105 | 275 | 8 | ||||||
| 40 | 25×40 | 40 | 16 | 23,8 | 445 | 100 | 105 | 275 | 8 | ||||||
| 32 | 16 | 32×50 | 16 | 16 | 29,5 | 683 | 110 | 115 | 325 | 11,5 | |||||
| 25 | 32×50 | 25 | 16 | 29,5 | 683 | 110 | 115 | 325 | 11,5 | ||||||
| 40 | 32×50 | 40 | 16 | 29,5 | 683 | 110 | 115 | 325 | 11,5 | ||||||
| 40 | 16 | 40×65 | 16 | 16 | 36 | 1018 | 115 | 140 | 325 | 12,5 | |||||
| 25 | 40×65 | 25 | 16 | 36 | 1018 | 115 | 140 | 325 | 12,5 | ||||||
| 40 | 40×65 | 40 | 16 | 36 | 1018 | 115 | 140 | 325 | 12,5 | ||||||
| 50 | 40 | 50×80 | 40 | 16 | 46 | 1662 | 120 | 150 | 400 | 14 | |||||
| 16 | 50×80 | 16 | 16 | 46 | 1662 | 120 | 150 | 400 | 14 | ||||||
| 25 | 50×80 | 25 | 16 | 46 | 1662 | 120 | 150 | 400 | 14 | ||||||
| 65 | 16 | 65×100 | 16 | 16 | 59,5 | 2781 | 140 | 170 | 450 | 45 | |||||
| 25 | 65×100 | 25 | 16 | 59,5 | 2781 | 140 | 170 | 450 | 45 | ||||||
| 40 | 65×100 | 40 | 16 | 59,5 | 2781 | 140 | 170 | 450 | 45 | ||||||
| 80 | 16 | 80×125 | 16 | 16 | 72 | 4072 | 160 | 195 | 625 | 58 | |||||
| 25 | 80×125 | 25 | 16 | 72 | 4072 | 160 | 195 | 625 | 58 | ||||||
| 40 | 80×125 | 40 | 16 | 72 | 4072 | 160 | 195 | 625 | 58 | ||||||
| 100 | 16 | 100×150 | 16 | 16 | 90 | 6362 | 180 | 220 | 663 | 84 | |||||
| 25 | 100×150 | 25 | 16 | 90 | 6362 | 180 | 220 | 663 | 84 | ||||||
| 40 | 100×150 | 40 | 16 | 90 | 6362 | 180 | 220 | 663 | 84 | ||||||
| 125 | 16 | 125×200 | 16 | 16 | 105 | 8659 | 200 | 250 | 760 | 140 | |||||
| 25 | 125×200 | 25 | 16 | 105 | 8659 | 200 | 250 | 760 | 140 | ||||||
| 40 | 125×200 | 40 | 16 | 105 | 8659 | 200 | 250 | 760 | 140 | ||||||
| 150 | 16 | 150×250 | 16 | 16 | 125 | 12272 | 242 | 240 | 760 | 150 | |||||
| 25 | 150×250 | 25 | 16 | 125 | 12272 | 242 | 240 | 760 | 150 | ||||||
| 40 | 150×250 | 40 | 16 | 125 | 12272 | 242 | 240 | 760 | 150 | ||||||
| 200 | 16 | 200×300 | 16 | 16 | 153 | 18385 | 300 | 290 | 795 | 200 | |||||
Пропускная способность, м3/ч
Для воды:
Давление полного открытия 10%
Температура 20 С
| Настройка | Фланцы | ||||||||||||
| 15 x 25 | 20 x 32 | 25 x 40 | 32 x 50 | 40 x 65 | 50 x 80 | 65×100 | 80×125 | 100×150 | 125×200 | 150×250 | 200×300 | ||
| 150×200 | 200×250 | ||||||||||||
| отверстие, (мм) | |||||||||||||
| 16 | 18 | 23,8 | 29,5 | 36 | 46 | 60 | 72 | 90 | 105 | 125 | 153 | ||
| Площадь сечения, (мм 2) | |||||||||||||
| 0,201 | 0, 254 | 0, 445 | 0, 683 | 1,018 | 1,662 | 2,827 | 4,072 | 6,362 | 8,659 | 12,272 | 18,385 | ||
| 0,5 | 3,796 | 4,804 | 8,399 | 12,904 | 19,217 | 31,376 | 53,380 | 76,868 | 120,106 | 163,477 | 231,686 | 347,106 | |
| 1 | 5,368 | 6,794 | 11,878 | 18,249 | 27,177 | 44,372 | 75,491 | 108,707 | 169,855 | 231,192 | 327,653 | 490,882 | |
| 1,5 | 6,575 | 8,321 | 14,548 | 22,350 | 33,285 | 54,345 | 92,458 | 133,139 | 208,030 | 283,151 | 401,292 | 601,205 | |
| 2 | 7,592 | 9,608 | 16,798 | 25,808 | 38,434 | 62,752 | 106,761 | 153,736 | 240,212 | 326,955 | 463,372 | 694,212 | |
| 2,5 | 8,488 | 10,743 | 18,781 | 28,854 | 42,970 | 70,158 | 119,362 | 171,882 | 268,565 | 365,547 | 518,065 | 776,153 | |
| 3 | 9,298 | 11,768 | 20,574 | 31,608 | 47,072 | 76,855 | 130,755 | 188,287 | 294,198 | 400,436 | 567,512 | 850,233 | |
| 3,5 | 10,043 | 12,711 | 22,222 | 34,141 | 50,843 | 83,013 | 141,231 | 203,373 | 317,770 | 432,521 | 612,983 | 918,356 | |
| 4 | 10,737 | 13,588 | 23,756 | 36,498 | 54,354 | 88,744 | 150,983 | 217,415 | 339,711 | 462,384 | 655,306 | 981,764 | |
| 4,5 | 11,388 | 14,413 | 25,197 | 38,712 | 57,651 | 94,127 | 160,141 | 230,603 | 360,318 | 490,432 | 695,057 | 1 041,318 | |
| 5 | 12,004 | 15,192 | 26,560 | 40,806 | 60,769 | 99,219 | 168,804 | 243,077 | 379,808 | 516,961 | 732,655 | 1 097,646 | |
| 5,5 | 12,590 | 15,934 | 27,857 | 42,798 | 63,735 | 104,062 | 177,043 | 254,942 | 398,346 | 542,193 | 768,415 | 1 151,221 | |
| 6 | 13,150 | 16,642 | 29,095 | 44,701 | 66,569 | 108,689 | 184,915 | 266,278 | 416,059 | 566,303 | 802,583 | 1 202,411 | |
| 6,5 | 13,686 | 17,322 | 30,283 | 46,526 | 69,288 | 113,127 | 192,466 | 277,151 | 433,048 | 589,426 | 835,355 | 1 251,509 | |
| 7 | 14,203 | 17,976 | 31,427 | 48,282 | 71,903 | 117,398 | 199,731 | 287,613 | 449,395 | 611,677 | 866,889 | 1 298,752 | |
| 7,5 | 14,702 | 18,607 | 32,530 | 49,977 | 74,427 | 121,518 | 206,741 | 297,708 | 465,168 | 633,146 | 897,315 | 1344,336 | |
| 8 | 15,184 | 19,217 | 33,596 | 51,616 | 76,868 | 125,503 | 213,522 | 307,471 | 480,424 | 653,910 | 926,743 | 1 388,424 | |
| 8,5 | 15,651 | 19,808 | 34,630 | 53,204 | 79,233 | 129,366 | 220,093 | 316,934 | 495,209 | 674,035 | 955,265 | 1 431,155 | |
| 9 | 16,105 | 20,383 | 35,634 | 54,747 | 81,531 | 133,116 | 226,474 | 326,122 | 509,566 | 693,576 | 982,959 | 1 472,646 | |
| 9,5 | 16,546 | 20,941 | 36,611 | 56,247 | 83,765 | 136,764 | 232,680 | 335,059 | 523,529 | 712,582 | 1 009,895 | 1 513,000 | |
| 10 | 16,976 | 21,485 | 37,562 | 57,708 | 85,941 | 140,317 | 238,724 | 343,763 | 537,130 | 731,094 | 1 036,130 | 1 552,305 | |
| 11 | 17,805 | 22,534 | 39,395 | 60,525 | 90,135 | 147,166 | 250,376 | 360,542 | 563,347 | 766,777 | 1 086,703 | 1 628,072 | |
| 12 | 18,596 | 23,536 | 41,147 | 63,216 | 94,143 | 153,709 | 261,509 | 376,574 | 588,396 | 800,873 | 1 135,024 | 1 700,465 | |
| 13 | 19,356 | 24,497 | 42,827 | 65,798 | 97,988 | 159,986 | 272,188 | 391,950 | 612,422 | 833,575 | 1 181,370 | 1 769,901 | |
| 14 | 20,086 | 25,422 | 44,444 | 68,281 | 101,687 | 166,025 | 282,463 | 406,746 | 635,541 | 865,042 | 1 225,966 | 1 836,713 | |
| 15 | 20,791 | 26,314 | 46,004 | 70,678 | 105,256 | 171,852 | 292,376 | 421,022 | 657,847 | 895,403 | 1 268,995 | 1 901,178 | |
| 16 | 21,473 | 27,177 | 47,513 | 72,996 | 108,707 | 177,488 | 301,965 | 434,830 | 679,422 | 924,768 | 1 310,613 | 1 963,528 | |
| 17 | 22,134 | 28,013 | 48,975 | 75,242 | 112,053 | 182,951 | 311,259 | 448,212 | 700,332 | 953,229 | 1 350,949 | 2 023,959 | |
| 18 | 22,776 | 28,825 | 50,395 | 77,424 | 115,302 | 188,255 | 320,282 | 461,207 | 720,635 | 980,865 | 1 390,115 | 2 082,636 | |
| 19 | 23,400 | 29,615 | 51,776 | 79,545 | 118,461 | 193,414 | 329,059 | 473,845 | 740,383 | 1 007,743 | 1 428,207 | 2 139,705 | |
| 20 | 24,008 | 30,385 | 53,121 | 81,612 | 121,539 | 198,438 | 337,607 | 486,155 | 759,616 | 1 033,922 | 1 465,309 | 2 195,291 | |
| 21 | 24,601 | 31,135 | 54,432 | 83,627 | 124,540 | 203,339 | 345,945 | 498,160 | 778,375 | 1 059,455 | 1 501,495 | 2 249,504 | |
| 22 | 25,179 | 31,868 | 55,713 | 85,595 | 127,471 | 208,124 | 354,086 | 509,883 | 796,692 | 1 084,387 | 1 536,830 | 2 302,441 | |
| 23 | 25,745 | 32,584 | 56,966 | 87,519 | 130,336 | 212,801 | 362,043 | 521,343 | 814,598 | 1 108,758 | 1 571,369 | 2 354,188 | |
| 24 | 26,299 | 33,285 | 58,191 | 89,401 | 133,139 | 217,378 | 369,830 | 532,556 | 832,118 | 1 132,605 | 1 605,166 | 2 404,821 | |
| 25 | 26,841 | 33,971 | 59,391 | 91,245 | 135,884 | 221,861 | 377,456 | 543,537 | 849,277 | 1 155,960 | 1638,266 | 2 454,410 | |
| 26 | 27,373 | 34,644 | 60,567 | 93,052 | 138,575 | 226,254 | 384,932 | 554,301 | 866,096 | 1 178,853 | 1 670,710 | 2 503,017 | |
| 27 | 27,894 | 35,304 | 61,721 | 94,824 | 141,215 | 230,564 | 392,264 | 564,861 | 882,595 | 1 201,309 | 1 702,536 | 2 550,698 | |
| 28 | 28,406 | 35,952 | 62,853 | 96,564 | 143,806 | 234,795 | 399,462 | 575,226 | 898,790 | 1 223,353 | 1 733,778 | 2 597,504 | |
| 29 | 28,909 | 36,588 | 63,966 | 98,274 | 146,352 | 238,951 | 406,533 | 585,408 | 914,699 | 1 245,007 | 1 764,466 | 2 643,481 | |
| 30 | 29,403 | 37,213 | 65,059 | 99,954 | 148,854 | 243,036 | 413,483 | 595,415 | 930,336 | 1 266,291 | 1 794,630 | 2 688,672 | |
| 31 | 29,889 | 37,829 | 66,135 | 101,606 | 151,314 | 247,053 | 420,318 | 605,257 | 945,715 | 1 287,223 | 1 824,296 | 2 733,116 | |
| 32 | 30,368 | 38,434 | 67,193 | 103,232 | 153,736 | 251,007 | 427,043 | 614,942 | 960,847 | 1 307,820 | 1 853,486 | 2 776,848 | |
| 33 | 30,838 | 39,030 | 68,235 | 104,832 | 156,119 | 254,898 | 433,664 | 624,477 | 975,745 | 1 328,097 | 1 882,224 | 2 819,903 | |
Пропускная способность, т/ч
Для пара:
Давление полного открытия 10%
| Настройка | Фланцы | ||||||||||||
| 15 x 25 | 20 x 32 | 25 x 40 | 32 x 50 | 40 x 65 | 50 x 80 | 65×100 | 80×125 | 100×150 | 125×200 | 150×250 | 200×300 | ||
| 150×200 | 200×250 | ||||||||||||
| отверстие, мм | |||||||||||||
| 16 | 18 | 23,8 | 29,5 | 36 | 46 | 60 | 72 | 90 | 105 | 125 | 153 | ||
| Площадь сечения, (мм 2) | |||||||||||||
| 201 | 254 | 445 | 0, 683 | 1,018 | 1,662 | 2,827 | 4,072 | 6,362 | 8,659 | 12,272 | 18,385 | ||
| 0,5 | 0,106 | 0, 134 | 0, 234 | 0, 359 | 0, 535 | 0, 873 | 1,485 | 2,138 | 3,341 | 4,547 | 6,445 | 9,655 | |
| 1 | 0, 143 | 0, 181 | 0, 316 | 0, 485 | 0, 723 | 1,180 | 2,007 | 2,891 | 4,517 | 6,148 | 8,713 | 13,053 | |
| 1,5 | 0, 180 | 0, 228 | 0, 398 | 0, 612 | 0, 911 | 1,487 | 2,530 | 3,643 | 5,692 | 7,748 | 10,980 | 16,451 | |
| 2 | 0, 217 | 0, 275 | 0, 480 | 0, 738 | 1,099 | 1,794 | 3,052 | 4,395 | 6,868 | 9,348 | 13,248 | 19,848 | |
| 2,5 | 0, 254 | 0, 322 | 0, 562 | 0, 864 | 1,287 | 2,101 | 3,575 | 5,148 | 8,044 | 10,948 | 15,516 | 23,246 | |
| 3 | 0, 291 | 0, 369 | 0, 645 | 0, 990 | 1,475 | 2,408 | 4,097 | 5,900 | 9,219 | 12,548 | 17,784 | 26,643 | |
| 3,5 | 0, 329 | 0, 416 | 0, 727 | 1,117 | 1,663 | 2,715 | 4,620 | 6,653 | 10,395 | 14,149 | 20,052 | 30,041 | |
| 4 | 0, 366 | 0, 463 | 0, 809 | 1,243 | 1,851 | 3,023 | 5,142 | 7,405 | 11,570 | 15,749 | 22,320 | 33,439 | |
| 4,5 | 0, 403 | 0, 510 | 0, 891 | 1,369 | 2,039 | 3,330 | 5,665 | 8,158 | 12,746 | 17,349 | 24,587 | 36,836 | |
| 5 | 0, 440 | 0, 557 | 0, 974 | 1,496 | 2,227 | 3,637 | 6,187 | 8,910 | 13,922 | 18,949 | 26,855 | 40,234 | |
| 5,5 | 0, 477 | 0, 604 | 1,056 | 1,622 | 2,416 | 3,944 | 6,710 | 9,662 | 15,097 | 20,549 | 29,123 | 43,632 | |
| 6 | 0, 514 | 0, 651 | 1,138 | 1,748 | 2,604 | 4,251 | 7,232 | 10,415 | 16,273 | 22,149 | 31,391 | 47,029 | |
| 6,5 | 0, 551 | 0, 698 | 1,220 | 1,875 | 2,792 | 4,558 | 7,755 | 11,167 | 17,449 | 23,750 | 33,659 | 50,427 | |
| 7 | 0, 589 | 0, 745 | 1,302 | 2,001 | 2,980 | 4,865 | 8,277 | 11,920 | 18,624 | 25,350 | 35,927 | 53,824 | |
| 7,5 | 0, 626 | 0, 792 | 1,385 | 2,127 | 3,168 | 5,172 | 8,800 | 12,672 | 19,800 | 26,950 | 38,194 | 57,222 | |
| 8 | 0, 663 | 0, 839 | 1,467 | 2,254 | 3,356 | 5,480 | 9,323 | 13,424 | 20,976 | 28,550 | 40,462 | 60,620 | |
| 8,5 | 0, 700 | 0, 886 | 1,549 | 2,380 | 3,544 | 5,787 | 9,845 | 14,177 | 22,151 | 30,150 | 42,730 | 64,017 | |
| 9 | 0, 737 | 0, 933 | 1,631 | 2,506 | 3,732 | 6,094 | 10,368 | 14,929 | 23,327 | 31,751 | 44,998 | 67,415 | |
| 9,5 | 0, 774 | 0, 980 | 1,713 | 2,633 | 3,920 | 6,401 | 10,890 | 15,682 | 24,503 | 33,351 | 47,266 | 70,813 | |
| 10 | 0, 812 | 1,027 | 1,796 | 2,759 | 4,109 | 6,708 | 11,413 | 16,434 | 25,678 | 34,951 | 49,534 | 74,210 | |
| 11 | 0, 886 | 1,121 | 1,960 | 3,011 | 4,485 | 7,322 | 12,458 | 17,939 | 28,030 | 38,151 | 54,069 | 81,005 | |
| 12 | 0, 960 | 1,215 | 2,125 | 3,264 | 4,861 | 7,937 | 13,503 | 19,444 | 30,381 | 41,352 | 58,605 | 87,801 | |
| 13 | 1,034 | 1,309 | 2,289 | 3,517 | 5,237 | 8,551 | 14,548 | 20,949 | 32,732 | 44,552 | 63,141 | 94,596 | |
| 14 | 1,109 | 1,403 | 2,453 | 3,769 | 5,613 | 9,165 | 15,593 | 22,453 | 35,083 | 47,752 | 67,676 | 101,391 | |
| 15 | 1,183 | 1,497 | 2,618 | 4,022 | 5,990 | 9,779 | 16,638 | 23,958 | 37,435 | 50,953 | 72,212 | 108,186 | |
| 16 | 1,257 | 1,591 | 2,782 | 4,275 | 6,366 | 10,393 | 17,683 | 25,463 | 39,786 | 54,153 | 76,748 | 114,982 | |
| 17 | 1,332 | 1,685 | 2,947 | 4,527 | 6,742 | 11,008 | 18,728 | 26,968 | 42,137 | 57,354 | 81,283 | 121,777 | |
| 18 | 1,406 | 1,780 | 3,111 | 4,780 | 7,118 | 11,622 | 19,773 | 28,473 | 44,489 | 60,554 | 85,819 | 128,572 | |
| 19 | 1,480 | 1,874 | 3,276 | 5,032 | 7,494 | 12,236 | 20,818 | 29,978 | 46,840 | 63,754 | 90,355 | 135,367 | |
| 20 | 1,555 | 1,968 | 3,440 | 5,285 | 7,871 | 12,850 | 21,863 | 31,482 | 49,191 | 66,955 | 94,890 | 142,162 | |
| 21 | 1,629 | 2,062 | 3,604 | 5,538 | 8,247 | 13,465 | 22,908 | 32,987 | 51,542 | 70,155 | 99,426 | 148,958 | |
| 22 | 1,703 | 2,156 | 3,769 | 5,790 | 8,623 | 14,079 | 23,953 | 34,492 | 53,894 | 73,355 | 103,962 | 155,753 | |
| 23 | 1,778 | 2,250 | 3,933 | 6,043 | 8,999 | 14,693 | 24,998 | 35,997 | 56,245 | 76,556 | 108,497 | 162,548 | |
| 24 | 1,852 | 2,344 | 4,098 | 6,295 | 9,375 | 15,307 | 26,043 | 37,502 | 58,596 | 79,756 | 113,033 | 169,343 | |
| 25 | 1,926 | 2,438 | 4,262 | 6,548 | 9,752 | 15,922 | 27,088 | 39,006 | 60,948 | 82,956 | 117,569 | 176,139 | |
| 26 | 2,001 | 2,532 | 4,427 | 6,801 | 10,128 | 16,536 | 28,133 | 40,511 | 63,299 | 86,157 | 122,104 | 182,934 | |
| 27 | 2,075 | 2,626 | 4,591 | 7,053 | 10,504 | 17,150 | 29,178 | 42,016 | 65,650 | 89,357 | 126,640 | 189,729 | |
| 28 | 2,149 | 2,720 | 4,755 | 7,306 | 10,880 | 17,764 | 30,223 | 43,521 | 68,001 | 92,558 | 131,176 | 196,524 | |
| 29 | 2,223 | 2,814 | 4,920 | 7,559 | 11,256 | 18,379 | 31,268 | 45,026 | 70,353 | 95,758 | 135,711 | 203,320 | |
| 30 | 2,298 | 2,908 | 5,084 | 7,811 | 11,633 | 18,993 | 32,313 | 46,531 | 72,704 | 98,958 | 140,247 | 210,115 | |
| 31 | 2,372 | 3,002 | 5,249 | 8,064 | 12,009 | 19,607 | 33,358 | 48,035 | 75,055 | 102,159 | 144,783 | 216,910 | |
| 32 | 2,446 | 3,096 | 5,413 | 8,316 | 12,385 | 20,221 | 34,403 | 49,540 | 77,407 | 105,359 | 149,318 | 223,705 | |
| 33 | 2,521 | 3,190 | 5,578 | 8,569 | 12,761 | 20,836 | 35,448 | 51,045 | 79,758 | 108,559 | 153,854 | 230,500 | |
🎦 Видео
Как поменять подрывной клапан для бойлера | Советы СантехникаСкачать
Конструкция предохранительного клапанаСкачать
Пружинные предохранительные клапаныСкачать
Перепускной клапан своими рукамиСкачать
Пропорциональный предохранительный клапан.Скачать
Что такое предохранительный клапан газового котла.Скачать
Расчет предохранительного клапанаСкачать
