Как заставить Pentium II работать на частоте системной шины 100MHz

Автор статьи не несет отвественности за любой вред нанесенный компьютеру вследствии применения описанных здесь действий.

После официального объявления 15 апреля корпорацией Intel нового чипсета i440BX с поддержкой системной шины 100MHz, появилось большое количество материнских плат построенных на основе этого набора микросхем. И хотя, согласно спецификации Intel процессоры не предназначенные для работы на частоте шины 66 MHz не будут функционировать на частоте 100 MHz, большинство плат просто игнорирует идентификационный сигнал генерируемый процессором и позволяют выставить практически любую частоту шины от 66 вплоть до 133MHz.

Но большинство не значит все. Если Вам довелось приобрести как раз «правильную» материнскую плату, а все таки хочется использовать свой процессор на максимально возможной скорости, читайте дальше.

Все материнские платы, построенные согласно спецификациям Intel, поддерживают автоматическое определение частоты систеной шины (FSB, Front Side Bus), зависящее от того, какой именно процессор подключен. Так вот, согласно этим документам, за частоту шины 66/100 MHz отвечает вывод (pin) B21. Если логическое его состояние равно HIGH, то выставляется частота 100 MHz, в противном случае LOW — 66 MHz. Значения величины сопротивления двух резисторов R5 и R6, расположенных на процессорной плате, влияют на выбор значения частоты системной шины. Если процессор предназначен для работы на частоте 100 MHz (а это пока только Pentium II 350 и 400 MHz), сопротивление резисторов равно 1 и 3.3 кОм соотвественно. В случае же с частотой внешней шины 66MHz сопротивление обоих равно нулю.

Когда сигнал проходит через 200 Омный резистор, расположенный на материнской плате согласно требованию Intel, он попадает в тактовый генератор. Если сопротивление обоих резисторов R5 и R6 равно нулю, то на управлющем входе генератора тактовой частоты будет низкий логический уровень (LOW). При частоте шины в 100 MHz суммарная сопротивление обоих резисторов составляет 4.3 кОм и сигнал соотвествует значению HIGH. Весь прикол в том, что на тактовый генератор подается сигнал HIGH при отключенном выводе В21. Это все, что делает процессор для того, чтобы доказать свое право на 100MHz.

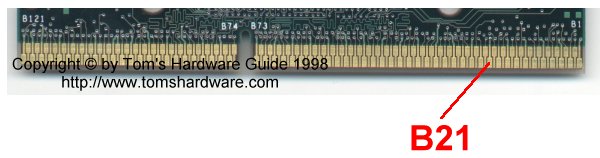

Теперь нам только что и осталось, деактивировать этот вывод. Для начала определимся с его местоположением на процессорной карте. Проще всего этот сделать на Celeron, который не имеет защитного картриджа. В других случаях придется потруднее. И так переверните Сeleron той стороной, на которой нет ядра процессора. С каждого конца есть маркировка, от B1 до B121. В случае же с Pentium II нужно повернуть процессор стороной с голографической наклейкой. В любом случае, слева у вас должна быть короткая полоска контактов, справа — длинная, именно на ней и находится заветный вывод. Теперь отчсчитайте 11 вывод (контакт) справа на лево в нижнем ряду. Это и есть требуемый B21.

Теперь достаточно отрезать полоску скотча длиной около 1.5 сантиметра и 2 милиметра шириной. Наклеивать надо аккуратно, чтоб не закрыть соседние дорожки. Скотч должен быть достаточно клейким, иначе когда вы будете извелкать процессор из материнcкой платы есть вероятность, что полоска там и останется. Попробуй потом достать. При этом, есть еще один подводный камень, дело в том, что химически активные вещества, из которых состоит клеющий слой скотча могут повредить контакты, так что применять сктотч чтоит очень осторожно. Но это больше подходит для владельцев Celeron, если же у Вас полноценный Pentium II к которому с полоской не сильно то и подойдешь, есть лучший способ. Достаточно взять лак для ногтей или любой другой (например, применямый при окраске моделей) и аккуратно нанести на контакт. Хорошая изоляция обеспечена.

Стоит отметить, что данный способ сработает на любой материнской плате с чипсетом i440BX. Так что теперь можно спокойно разогнать свой Celeron или Pentium II 333 MHz до 350 или даже до 400 MHz. Только не забудьте про хороший теплоотвод, то есть охлаждение.

Читайте также: Как сбросить датчик давления в шинах хендай крета 2020

Видео:Частота процессора или частота системной шины?Скачать

Системная шина FSB

Автор: arlarung · Опубликовано 05/27/2019 · Обновлено 11/20/2019

Тактовая частота и ширина шины FSB (в битах) определяют скорость, с которой данные передаются между процессором (CPU) и чипсетом.

Внешняя шина определяет пропускную способность процессора для чипсета, памяти, видеокарты и остальной периферии. Пропускная способность процессора в идеале должна быть равна пропускной способности основной памяти. В противном случае процессор и память будет работать асинхронно и, следовательно, производительность того или другого компонента будет просто теряться.

Отношения между шиной FSB и RAM

Процессор — это часть компьютерной системы, которая в основном использует оперативную память. Следовательно, соединение между процессором (CPU) и оперативной памятью (RAM) должно быть скоординировано. В оптимальном случае процессор подключается к чипсету через FSB, а память через шину памяти с той же пропускной способностью. Ведь для оптимальной вычислительной мощности основная память и внешняя шина (FSB) должны иметь одинаковую производительность передачи. Тогда система будет работать с максимально возможной производительностью.

Аббревиатура

Аббревиатура FSB (например, FSB400) относится к числу 8-байтовых передач данных в секунду. Относительно шины FSB400 (400 МГц) скорость передачи данных составляет 3,2 миллиарда байтов в секунду. Аналогом на стороне памяти является модуль памяти PC3200 или PC2-3200 (в зависимости от чипсета и материнской платы). Хотя чипсет или материнская плата могут поддерживать более быструю память (например, PC2-4200), она все равно будет основана на скорости FSB. Конечно, вы можете использовать и более быструю память, но при этом вы не сможете использовать ту разницу между шиной и частотой памяти. Это делает разгон памяти бессмысленным занятием в данном случае. Если память медленнее, чем FSB, процессор будет работать не на полную свою мощность.

В зависимости от процессора связь по шине выполняется с тактовой частотой 66, 75, 83, 95, 100, 133, 166, 200, 266, 333 или 400 МГц. Дальнейшее увеличение тактовой частоты было не рационально, поэтому был разработан метод двойной скорости передачи данных (DDR). За счет этого максимальная теоретическая скорость передачи удваивается. Эта процедура также используется для основной памяти (DDR-SDRAM).

Пример увеличение данных за такт:

Поскольку тактовая частота и ширина шины (количество шинных линий) пространственно ограничены параллельными линиями (классическая шина), были разработаны методы последовательного соединения для соединения процессора и набора микросхем. В отличие от Intel, AMD первой переключилась на технологию последовательного соединения, которая оказалась намного быстрее предшественницы и имела свойства масштабируемости.

HyperTransport от AMD

HyperTransport был первоначально разработан Alpha Prozessors Inc. как Lightning Data Transfer (LDT). HyperTransport — это метод последовательного соединения, подходящий для подключения интегральных микросхем. AMD использует HyperTransport в качестве связующего звена между процессором, чипсетом и памятью.

16-разрядная версия HyperTransport 800 МГц может передавать 3,2 ГБ / с (51 Гбит / с) в каждом направлении.

QuickPath Interconnection от Intel

QPI заменил FSB у Intel и стал симметричным ответом на аналогичную технологию от AMD. Как и HyperTransport от AMD, QPI является последовательным интерфейсом.

Порт QPI полной ширины состоит из 20 каналов в каждом направлении, каждое из которых передает до 6,4 Гбит / с.

Media Interface или PCIe — PCI Express

Современные процессоры сочетают в себе основной процессор, графический процессор и контроллер памяти. В этом ключе чипсет уже теряет свой первоначальный смысл. Он служит только для обеспечения внутренних и внешних интерфейсов для расширений и жестких дисков.

Видео:Частота процессора, множитель и системная шинаСкачать

Вы всё ещё меряете FSB сотнями?

Очень многие именно так и поступают последние 15-20 лет. Сотня или больше.

Читайте также: Как прописать датчики давления в шинах лексус рх 300

Что есть, Front Side Bus (FSB, системная шина)?
Шина, обеспечивающая соединение между x86/x86-64-совместимым центральным процессором и внутренними устройствами. Её опроная частота используется, с мультипликатором, процессором.

Весь инструментарий(я знаком с HwInfo64 и CPU-Z) именно на это (сотни) и заточен. Но вот, появился у меня процессор на котором я вижу частоту шины 25МГц.

И вроде все по честному, пару лет назад именно на них и перешли в АМД(Precision Boost), ими удобно точнее выставлять верхнюю границу рабочей частоты для ЦПУ. Но, тем не менее все (HwInfo64 и CPU-Z) продолжают показывать рабочую частоту исходя из 100МГц?! Поэтому мы видим очень подозрительную рабочую частоту ЦПУ. При заявленной 1500-1000МГц, процессор странным образом работает на 400-600МГц. Прокольчик.

Причем этот множитель влияет и на частоту работы памяти, по крайней мере на её отображаемые в тулсах параметры.

Само собой мысли сразу полетели в сторону ProcHot и ThermalThrottling. Но нет, с ними все было в порядке.

Обычно множители частоты целые, максимум чего можно было добиться это 0.5. Вот тут я и обратил внимание, что множитель какой то подозрительно дробный в CPU-Z. Видим и .2, и .3, и .4. В регистр управления такое не поместится. Значит этот множитеь не настоящий, а «синтетический». Не из железа он читается, а «магическим образом» высчитывается и подгоняется под нам всем любые 100МГц. Печально. И действительно, в документации все значения множителей у АМД целые, и опираются на 25МГц. И множители там куда выше, чем привязанные к сотке. Там и 90, и 130 встречаются. И это совсем не потолок.

Ладно бы, эти «фальшивые» цифры рабочих частот, были только на моем «железе». Но нет, они же вылазят и на референсных платах(Bilby) от АМД. А датой выхода, этих процессоров на рынок, был первый квартал 2020-го.

Причем тесты на производительность, не показывают проседания. Рабочая частота как и заявлено 1500-1000МГц.

Бардак с частотами дополняется тем, что в настройках процессора присутствуют все цифры частот и 25 и 100МГц. И даже немного больше))). Так, например, для REFCLK существует еще и частота 27 МГц. Причем она заявлена как активная на момент после RESET. Тем не менее, всё время в течении выполнения UEFI, активна частота 25МГц. Но фокус, в Виндовс, мы снова видим в регистрах… 27МГц!

Хотя, документация от АМД, это совсем другая история. У АМД на нее никогда времени не хватало. Имеем, что имеем. И тому радуемся.

Так о чем же была статья? А не поверите, хочу инструментарий показывающий правду о железе. Вот и на жизнь жалуюсь. Хотя с такой документацией, которой радуют процессоростроители, ждать его прийдется еще не один год. Или, может вы знаете такой инструментарий? Тогда делитесь ссылками в комментариях!

Видео:Обзор USB-логического анализатора Saleae Logic 16 (16 каналов, 100 МГц) и в связке с ПО Logic 1.2.10Скачать

Частота системной шины

FSB (англ. Front side bus , переводится как «системная шина») — компьютерная шина, обеспечивающая соединение между x86-совместимым центральным процессором и внешним миром.

Как правило, современный персональный компьютер на базе x86-совместимого микропроцессора устроен следующим образом: микропроцессор через FSB подключается к системному контроллеру (обычно системный контроллер персонального компьютера называют «северным мостом», англ. North Bridge ). Системный контроллер имеет в своём составе контроллер ОЗУ (в некоторых современных персональных компьютерах контроллер ОЗУ встроен в микропроцессор), а также контроллеры шин, к которым подключаются периферийные устройства. Получил распространение подход, при котором, к северному мосту подключаются наиболее производительные периферийные устройства, например, видеокарты с шиной PCI Express 16x, а менее производительные устройства (микросхема PCI) подключаются к т. н. «южному мосту» (англ. South Bridge ), который соединяется с северным мостом специальной шиной. Набор из «южного» и «северного» мостов часто называют чипсетом (англ. chipset ).

Таким образом, FSB работает в качестве магистрального канала между процессором и чипсетом.

Читайте также: Размер шин рено флюенс 2014 года

Некоторые компьютеры имеют внешнюю кэш-память, подключенную через «заднюю» шину (англ. back side bus ), которая быстрее, чем FSB, но работает только со специфичными устройствами.

Каждая из вторичных шин работает на своей частоте (которая может быть как выше, так и ниже частоты FSB). Иногда частота вторичной шины является производной от частоты FSB, иногда задаётся независимо.

Видео:Как разогнать процессор и память? Гоним по шине и множителю.Скачать

Параметры FSB у некоторых микропроцессоров

Видео:Шина компьютера, оперативная память, процессор и мостыСкачать

Влияние на производительность компьютера

Частота процессора

Частота, на которой работает центральный процессор, определяется исходя из частоты FSB и коэффициента умножения. Большинство современных процессоров имеют заблокированный коэффициент умножения, так что единственным способом разгона является изменение частоты FSB.

Память

До определённого момента в развитии компьютеров частота работы памяти совпадала с частотой FSB, на современных персональных компьютерах частоты FSB и шины памяти могут различаться. Обычно, частота памяти выше и задается делителями по отношению к FSB. Самый часто встречающийся делитель- 4:3.

Периферийные шины

На старых системах частоты шин ISA, PCI, AGP задавались в соотношении с FSB (изменение частоты FSB приводило к изменению частоты шины), на новых системах частоты для каждой шины задаются отдельно.

Wikimedia Foundation . 2010 .

Полезное

Смотреть что такое «Частота системной шины» в других словарях:

ТАКТОВАЯ ЧАСТОТА — (clock rate), число основных операций (циклов выборки и исполнения команд) компьютера (см. КОМПЬЮТЕР), производимых за 1 секунду. Измеряется в герцах (Hz, Гц; и их производных по системе СИ килогерцах, kHz, кГц, мегагерцах, MHz, МГц; гигагерцах,… … Энциклопедический словарь

Список микропроцессоров Intel — Информация в этой статье или некоторых её разделах устарела. Вы можете помочь проекту … Википедия

Pentium 4 — > Центральный процессор Производство … Википедия

Athlon XP — > Центральный процессор … Википедия

Willamette — > Центральный процессор Производство: с 2000 по 2008 год Производитель: ЦП: 1300 3800 МГц Частота FSB … Википедия

Duron — Duron >> Центральный процессор … Википедия

Celeron — Информация в этой статье или некоторых её разделах устарела. Вы можете помочь проекту, обновив её и убрав после этого данный шаблон … Википедия

Athlon — > Центральный процессор … Википедия

Список моделей Pentium 4 — Основная статья: Pentium 4 Pentium 4 Intel Pentium 4 x86 совместимый процессор, анонсированный 20 ноября 2000 года. К процессорам семейства отн … Википедия

Список микропроцессоров Pentium 4 — Основная статья: Pentium 4 Pentium 4 … Википедия

• Свежие записи
  • Нужно ли менять пружины при замене амортизаторов
  • Скрипят амортизаторы на машине что делать
  • Из чего состоит стойка амортизатора передняя
  • Чем стянуть пружину амортизатора без стяжек
  • Для чего нужны амортизаторы в автомобиле




  источники:

  https://fasad-adelante.ru/chastota-sistemnoy-shiny-100-mgts

  📺 Видео

  Системная шина процессораСкачать



  Частота процессора, множитель и системная шинаСкачать



  Процессор ноутбук низкая частота тормозитСкачать



  Как работает процессор: частоты, шины и т.д.Скачать



  Всё о видеокартах за 11 минутСкачать

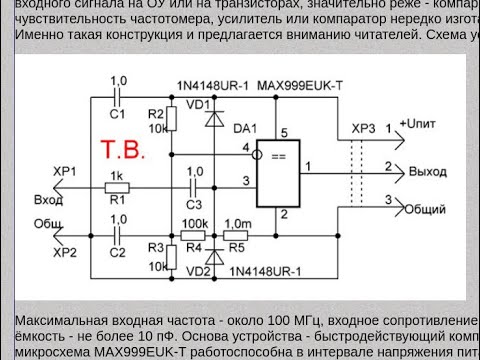

  Выносной щуп частотомера на микросхеме MAX999EUK-T (100МГц)Скачать
