Чем заменить крестовину рулевого вала

Видео:как заменить крестовину рулевого кардана на примере AUDI q5Скачать

Замена крестовины карданного вала и рулевого вала своими руками

Одним из относительно простых видов ремонта на любом автомобиле может считаться замена крестовины карданного вала. Выполняется данная процедура не только при крайней необходимости, но также в рамках планового техобслуживания. При желании, каждый водитель может сделать подобную замену у себя в гараже. Далее мы поговорим о том, как самому определить необходимость ремонта, какие инструменты понадобятся, а также в каком порядке действовать в процессе замены крестовины кардана или вала рулевого управления.

Видео:Рулевой карданчик,Замена нижней крестовиныСкачать

Общие сведения о карданном вале и крестовине

Карданный вал соединяет коробку передач автомобиля с передним или задним мостом. Он передает мостам вращение от двигателя. Имеется только у задне- и полноприводных авто. Существует также карданный вал в рулевом управлении, но о нем будет сказано ниже. С мостами и коробкой передач кардан соединяется при помощи шарнира, основной частью которого является крестовина.

Уже из самого названия понятно, что эта деталь изготовлена в виде креста. На каждый из концов надета чашка, внутри которой расположен игольчатый подшипник. Между подшипником и корпусом крестовины имеется пластиковое или резиновое уплотнительное кольцо – сальник или манжет. Размеры крестовин кардана разнятся между собой в зависимости от модели и марки машины.

Видео:Рулевой карданчик. Замена крестовины.Скачать

Когда и по какой причине нужно менять крестовину кардана

Крестовина – это деталь сама по себе очень прочная и долговечная. Теоретически она способна служить на протяжении пятисот тысяч километров пробега авто. Однако, на практике ресурс значительно сокращается. Он зависит от условий эксплуатации автомобиля, а также от качества изготовления (а точнее, от качества материалов) самой детали. Чаще всего, менять или ремонтировать крестовину кардана приходится при прохождении нескольких десятков тысяч километров.

Отметим, что в салоне все это хорошо слышно, поэтому водитель быстро поймет, что что-то не так и пора проводить диагностику. В данном случае диагностика – это очень простая операция. Правда, для ее проведения нужна смотровая яма, эстакада или подъемник. Далее нужно включить нейтральную передачу и спуститься вниз, то есть под автомобиль. Затем, удерживая одной рукой крестовину кардана, другой нужно попытаться вращать карданный вал. Если люфт имеется – он сразу будет заметен.

Причин возникновения люфта, как правило, две: износ игольчатого подшипника или износ самой крестовины. В свою очередь, износ происходит из-за вытекания или высыхания смазки в подшипнике, воздействия влаги и пыли, попавшей туда из-за того, что сносился или вообще вылетел сальник. На его состояние необходимо обращать внимание во время покупки и установки крестовины. А также не будет лишним уделять элементу внимание во время любого планового осмотра авто.

Иногда явного люфта может и не быть тогда, когда износ подшипника не слишком велик. Кстати, эта неисправность характеризуется специфическими скрипами и писками во время вращения. В этом случае, возможно, не придется сразу менять всю деталь, а будет достаточно лишь заменить смазку. Как это делается, будет рассказано чуть позже.

Не стоит забывать и о том, сколько крестовин в кардане. Их две: передняя и задняя. Осматривать во время диагностики нужно обе. Обратите внимание, как показывает практика, сильнее и чаще изнашивается именно задняя крестовина. Дело в том, что она испытывает большие нагрузки и на нее сильнее воздействуют грязь и вода.

Видео:Часть2 Лечим стуки и дребезжание "где-то спереди" Замена крестовин рулевого вала на QashqaiСкачать

Как проводится замена крестовины

Менять эту делать удобнее всего при снятом карданном валу. Хотя, если величина дорожного просвета авто позволяет и нет возможности загнать его на яму или эстакаду, то можно сделать это и так, особенно в случае с грузовыми авто. Снимать вал тоже можно без ямы. Хотя времени, сил и нервов на ремонт уйдет несравнимо больше. В первом случае порядок действий будет такой:

1. Соблюдая технику безопасности, нужно заблокировать колеса авто. После этого нужно включить любую передачу (чтобы карданный вал не вращался).
2. Пометить расположение всех деталей, которые будут сниматься, относительно друг друга.
3. Открутить карданные болты (крепят вал к фланцу моста). Их четыре штуки.
4. Открутить крепление подвесного подшипника (две гайки).
5. Вытащить карданный вал из коробки передач (там шлицевое соединение).

Далее потребуется выполнить следующее:

• необходимо вынуть фиксирующие кольца, удерживающие концы крестовины в проушинах. Для этой операции нужны круглогубцы. Если кольца слишком зажаты, то стоит постучать по ним молотком через наставку, чтобы чашки на концах крестовины немного просели;
• после извлечения колец нужно выбить чашки из проушин. Делается это при помощи все той же наставки и молотка. Важно помнить, что наносить удары по самому кардану не рекомендуется. В процессе такого снятия крестовины чашка, по которой наносятся удары, будет просаживаться внутрь, а с другой стороны вилки чашка будет выходить наружу до определенного предела. В некоторых случаях чашки могут выпасть сами, но часто их нужно вытаскивать, используя различные подходящие инструменты: клещи, газовый ключ и так далее. Таким же образом вынимаются все четыре чашки;
• когда крестовина будет извлечена, желательно очистить проушины и саму вилку от грязи при помощи металлической щетки. По внутренним поверхностям рекомендуется пройтись наждачкой, очистить канавки стопорных колец и хорошо вытереть все от пыли.

1. Легко руками снимаются две противоположные чашки. Действовать нужно осторожно, чтобы не рассыпался игольчатый подшипник. Важно обратить внимание на наличие смазки под чашкой.
2. Крестовина помещается между проушинами на вилке вала, после чего надеваются чашки. На этом этапе они легко утапливаются пальцами, насколько возможно, а потом при помощи молотка и наставки опускаются так, чтобы открылись канавки стопорных колец.
3. Устанавливаются стопорные кольца.
4. Проделывается та же операция с другими концами крестовины.
5. Замена крестовины кардана закончена. Теперь можно его устанавливать назад.

Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда. Иногда достаточно произвести смазку. Без съема это возможно сделать в том случае, когда установлена крестовина с масленкой – специальным отверстием для ввода смазки. В том, как смазывать крестовины кардана, нет ничего особенного. Для этой процедуры понадобится только специальный инструмент – шприц. Заправить его можно либо специальной смазкой для крестовин, либо использовать обычный литол.

Видео:Замена крестовины рулевого кардана bmw (крестовина st-1540)Скачать

Как заменить крестовину на рулевом кардане самому

В системе рулевого управления тоже есть карданный вал (среди автолюбителей часто называется рулевой карданчик). На большинстве современных авто он соединяет вал рулевой колонки с механизмом рулевого управления, являясь так называемым промежуточным (соединительным) валом в устройстве всей системы. Также возможен вариант, когда для замены потребуется демонтировать вал с разбором колонки.

Это значит, что со временем потребуется замена крестовины рулевого кардана. О ее износе свидетельствуют такие признаки, как скрипы, заедания, стуки во время поворотов рулевого колеса, вибрация на руле во время езды по различным неровностям. ­­В ремонте этого узла нет ничего особо сложного. Для осуществления поставленной задачи потребуется:

1. Установить автомобиль на смотровую яму или эстакаду для доступа к рулевому кардану, после чего снять данную деталь (отвернуть фиксирующие болты и снять кардан со шлицов).
2. Вынуть крестовину из проушин. Для этого понадобится две наставки: одна меньшего диаметра, чем внутренний у проушин, а вторая – чуть большего. Фиксируются стаканы крестовины, как правило, не кольцами, а кернением. Используя наставки, стаканы лучше и проще выдавить в тисках, чем выбивать молотком.
3. После извлечения старой детали, проушины нужно очистить от грязи и зачистить имеющиеся заусенцы при помощи напильников, чтобы стаканы новой крестовины входили легко.
4. Снять стаканы с новой крестовины рулевого кардана, при необходимости внести в них специальную смазку. Действовать нужно аккуратно, чтобы не выпали ролики из подшипника.
5. Установить крестовину в проушины и поочередно запрессовать стаканы, после чего закрепить их кернением.

После этого можно устанавливать отремонтированный узел на свое место, закрепить и проверить работоспособность. Напоследок добавим, что во время процедуры замены крестовины кардана или рулевого вала, скорее всего, понадобится помощь еще одного человека.

Видео:Замена крестовины рулевого вала Lacetti своими руками.Скачать

Решил заменить крестовину на рулевом валу…

Всем привет! Из-за стука в рулевой колонке решил заменить крестовину на валу, пока делать было нечего… Почитал, вроде все легко и просто. Делов на полтора часа. Ну что же, поднял перед, сразу вытащил колодки для диагностики тормозных поршней — там все нормально. Сделал метки на валу, сверху

они были заводские, снизу я пометил белым,

на резинки которая на рулевой рейки, и это был мой ПРОВАЛ! НИГДЕ НИКТО НЕ ПИСАЛ ЧТО МЕТИТЬ НУЖНО БЫЛО ПОД ЭТОЙ РЕЗИНКОЙ! На самом валу! Процесс снятия не тяжёлый — сверху открутил 2 болта на 12 полностью, поднял вверху эту соединительную трубку со шлицами, а снизу я читал что много проблем и не удобств при снятии со шлицов, так как они ржавеют в процессе эксплуатации машины. Мучился пыхтел, потом понял как это делать… Берешь монтажу, суешь ее между рычагом и стойкой, упирая в рожек

где крестовина стоит, и бьешь молотком. И она очень хорошо выходит… Когда она не много поднимется, вот тут то и нужно сделать метку! Иначе эта резинка потом прокрутится и все метки коту под хвост… В общем снятие показало что крестовина стоит ещё родная в отличном состоянии!

Всю ее покрутил проверил везде все нормально…

Почистил, промыл вд40 и поставил обратно, и тут по моей глупости с метками руль не встал ровно с колесами… Ещё час танцев с бубном чтоб найти то положение в котором руль ровно стоит с колесами, зато теперь есть опыт и знаю где нужно ставить метки)))

Читайте также: Подшипник первичного вала кпп форд транзит

Видео:Лёгкий способ завтулить карданчик Лада Калина, Приора, Гранта, Датсун капролоновыми втулками.Скачать

Чем заменить крестовину рулевого вала

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

? попробовал я поставить в карданчик рулевого вала резиновый кубик 22х22х22, предварительно поменяв крестовинку,поначалу все вроде зашибись-руль был как на иномарке,но через три недельки опять застучала гребанная крестовинка и чо мне ее блин каждый раз менять. вот и ума не приложу как быть,мож кто что нить знает,а? 102 ниагара.

У себя сделал следущее: протянул все возможные гайки там где крепится механизм подъема руля и саму ручку подьема руля сместил на несколько шлицов так чтобы она фиксировала всю эту приблуду сильнее. Далее вставил кубик резиновый и еще возле щитк передк там где вал руля фиксируется на рейке, стоит резиновая муфта, так вот я ту часть муфты которая одевается на шлицы рулевой рейки насадил глубже открутив для этого болт на 13 а потом закрутив его. тем самым создав натяг на рулевом валу.
Все пока ни чего не гремит..

Bam86, натяг таким способом ты создал до поры до времени, пока пластмассовый блок для подрулевых переключателей держит прямой вал рулевой колонки, в итоге у тебя натяг либо ослабнет, либо лопнет пластиковый хомут на этом блоке, так что все это временно, проверено на личном опыте.

Какие подрулевые переключатели . внизу эта муфта резиновая за педалями..

Видео:ДИАГНОСТИКА РУЛЕВОГО КАРДАНА И ШЛИЦЕВЫХ СОЕДИНЕНИЙ!Скачать

Как заменить крестовину рулевого вала самому

Видео:Замена крестовины рулевого вала Renault Laguna II (Мануал)Скачать

Как поменять рулевой карданчик

• Лучше закатить автомобиль на яму (как минимум — приподнять перед авто).
• Зафиксировать руль и рулевое колесо под прямым углом. Не следует также двигать или касаться колес во время ремонта.
• Снять переднее колесо, после чего выкрутить через салон крепежный болт. В случае, если все операции проведены верно, вал должен сам сойти с рулевого колеса.
• Снять оба кожуха (сверху и снизу), удостовериться в наличии пыльника на рулевом вале. Если его нет, лучше установить после починки, стоит деталь не больше 200 рублей.
• Выкрутить болт на крестовине, тогда вал сам сойдет с рулевой рейки.
• Стянуть вниз и вытащить вал. Перед починкой лучше отмыть его от загрязнений и ржавчины, она тоже сказывается на качестве движения.
• Зафиксировать вал в тисках. Когда он зафисирован, взять головку и выбить крестовину на одну сторону, чтобы снять стаканчик подшипника. Повторить то же действие с другого конца.
• Вставить в том же порядке новую крестовину (по очереди с каждой стороны).
• Запрессовать тисками новую крестовину (не передавливать).
• Выровнять стаканчики и завальцевать молотком и зубилом.
• Установить в обратном точном порядке на автомобиль новую деталь.

Многие автовладельцы отмечают, когда ищут, где и как поменять рулевой карданчик на Тойоте, что для этой марки очень хорошо походят рулевые крестовины от ВАЗА-2015. Это значительно упрощает процесс поиска деталей и удешевляет общую стоимость ремонта.

Если речь идет о ремонте «рабочей лошадки», машины, занимающейся перевозками или грузоперевозками, производить ремонт или замену приходится чаще, чем раз на 100 тыс. км (ввиду состояния большей части дорог). Опытные мастера, дающие советы, как поменять карданчик на рулевом газели, отмечают, что лучше устанавливать сразу два пыльника, чтобы звук от мотора был тише. При этом сами пыльники также можно уплотнить кольцами из поролона, это в разы снижает скрипы и шумы в салоне автомобиля.

Сама деталь карданного вала обойдется от 650 рублей для отечественных автомобилей и выше для иномарок. Плюс — расходники в виде пыльников и гаек.

Видео:Замена крестовина карданчика релевого вала. Просто!!!Скачать

Основные признаки, свидетельствующие о неисправности

Не стоит говорить о том, что любой механизм рано или поздно приходит в негодность, выходит из строя. Особенно часто элементы рулевой колонки ваз 2110 изнашиваются, после езды по неровностям и плохим дорогам, что в условиях России очень актуально.Когда карданчик или же другая составляющая рулевой бывает неисправна, слышится характерный стук, свидетельствующий о необходимости замены.Ниже приведены основные признаки, которые характеризуют неисправность карданчика, да и вообще всей рулевой:

когда рулевой вал берется руками в районе соединения с рейкой и шевелится вверх-вниз, то слышен бывает характерный стук.

Нередко причиной стука или люфта оказывается плохая натяжка узлов, что подразумевает поступить следующим образом:

• взять ключ гаечный или трубной, в зависимости от ситуации;
• хорошенько закрепить ослабшие болты и гайки.

Замена рулевых карданчиков ваз 2110

Если же причина не в этом, то значит или вышел из строя карданчик, или же нужно покупать новую рулевую рейку.

Видео:Ремонт рулевого вала, замена крестовиныСкачать

Почему может сломаться карданчик?

Самая распространенная причина — постоянная эксплуатацию автомобиля на неровных дорогах, езда по колдобинам и выбоинам. Во время такой тряски большая нагрузка приходится именно на эту подвижную деталь.

Второй причиной может быть протечка масла из-за протекающего сальника. Из-за масла задубевает уплотнительное кольцо http://podshipnik-mo.ru/koltsa-uplotnitelnyye, между сальником и штоком появляется щель. Либо же на соединении карданного вала нарушается зеркало, на штоке появляются различные шероховатости и заусенцы. В таком случае шлицы придется менять или зачищать шкуркой (но это временное средство борьбы).

Видео:Замена крестовины рулевого валаСкачать

Симптомы неисправностей

Сначала, когда износ подшипников небольшой, водители не обращают на симптомы внимания. Со временем неприятные явления усиливаются и учащаются. Приходится проводить ремонт рулевой крестовины путем замены узла. Основные признаки неисправности механизма управления таковы:

• Заметное увеличение люфта (приводит к запоздалой реакции автомобиля на поворот руля).
• Появление характерных стуков в нижней части в районе карданчика.
• Биение на рулевом колесе.

Эти признаки могут указывать и на другие неисправности механизма — например, на выработку зубьев на шестерне или рейке. Возможно, дело в неправильной регулировке металлокерамического упора или большом износе элементов подвески: шаровых опор и сайлентблоков.

Видео:Стуки в рулевой Карданчик рулевого валаСкачать

Как понять, что пора менять карданчик?

Признаки его неисправности заметны, но мало сказываются на качестве движения, потому многие автовладельцы игнорируют проблему до последнего, вплоть почти до потери управляемости автомобиля. Не следует игнорировать признаки неисправности, если проявилось хотя бы два сразу — нужно тотчас провести диагностику. Каковы признаки износа или поломки?

• При движении на скорости больше 80км/час рулевое колесо сопротивляется при вращении, крутить его труднее.
• Руль крутится неравномерно, дергается при вращении, что дает дополнительную нагрузку на руки.
• Руль стал менее чувствительным, а поворот колес запоздало реагирует на управление.
• Появление заметного люфта (свободный ход колес при стабильной фиксации руля).
• Вибрация карданного вала. Убедитесь, замеряя по тахометру, на одной частоте оборотов появляется эта вибрация, или на разных. О проблемах с карданом говорит только вибрация на разной частоте оборотов, если она возникает на разных скоростях, но при одной частоте, то нужно думать, не как поменять карданчик рулевой на гранте, потому что скорость оборотов кардана была в это время разной.
• Стуки и скрежеты в руле, особенно при движении по неровной дороге.

Последний признак — финальный, говорящий уже о серьезной поломке, если довести до этой стадии, придется полностью менять механизм, что обойдется порядка 7 тысяч рублей. Если поломка все же произошла, можно провести ремонт самостоятельно

Процедура довольно сложная, а учитывая важность механизма, проводить ее следует, только имея опыт в починке автомобиля

Видео:Очистка крестовины рулевого вала Audi A4 B8 если тяжело крутится или закусывает рульСкачать

Замена рулевого карданчика

Люфт рулевого карданчика на ваз 2110

После того, как была снята рулевая колонка, следует начать замену карданчика:

• сдвигаем вал таким образом, чтобы получить доступ к болту, фиксирующему карданчик с рулевой колонкой;
• отворачиваем гайку, одновременно удерживая болт вторым ключом;
• снимаем болт;
• вынимаем карданчик со шлицев рулевой колонки;
• с вала рулевой колонки также снимается упорная втулка и осматривается (если замечено, что она повреждена, ее следует заменить).

• соединение крепится болтом с гайкой;
• устанавливаем кронштейн на шпильки крепления, наживляя затем болты и гайки;
• карданчик на вал приводной шестерни до упора, заворачивая болт до конца;
• монтируем на место узел подрулевых переключателей;
• собираем рулевое колесо.

На данном этапе замену рулевого карданчика можно считать делом законченным. Рекомендуется посмотреть также данное видео, где все четко объясняется, хотя и на автомобиле Форд Транзит.

Видео:Замена карданного рулевого вала ГАЗ ГАЗель СобольСкачать

Из-за чего может возникнуть неисправность

Всякий механизм с течением времени становится негодным, выходя из строя. Это же касается частей рулевых колонок, которые подвергаются износу после длительной эксплуатации. Причиной подобных поломок является большое количество неровностей на дорогах, на которые постоянно приходится натыкаться транспорту во время перемещения по дорогам, что может считаться вполне актуальной проблемой для российских реалий.

В случае если карданчик либо иная деталь рулевой колонки портится, то неисправность даёт о себе знать возникновением стука. Если вы слышите, что что-то стучит в рулевой колонке, это означает, что необходимо немедленно произвести замену. Главные признаки, характеризующие неисправность рулевого карданчика:

При взятии рулевого вала руками там, где он соединяется с рейкой и перемещается сверху вниз, можно отчётливо услышать стук

Важно заметить, что стук далеко не всегда свидетельствует о поломке карданчика. В некоторых случаях звук может появляться из-за отказа подшипника игольчатого типа, оставшегося без специальной смазки.
Когда образуется люфт в области втулки и в месте, где шестерня соединяется с рейкой.

Появление люфта либо стука может быть связано с узлами, имеющими плохое натяжение. В таком случае нужно сделать следующее:

• Взять гаечный/трубный ключ;
• Крепко закрутить развинченные гайки и болты.

Читайте также: Схема вала инженерная графика

После этого стук должен прекратиться.

Если ни одна из перечисленных выше причин не состыковывается с вашей ситуацией, то это означает, что испортился карданчик и его следует заменить на новый либо приобрести новую рулевую рейку.

Видео:Замена крестовины на рулевой колонке Toyota Carina (Жёлтый бокс)Скачать

Конструкция крестовины

Механизм крестовины рулевого вала выполняет транспортно-направляющую функцию и создана для передачи момента вращения колеса на шестеренку реечного узла. Передачу вращающего момента осуществляет карданчик рулевого вала, к которому и крепиться крестовина. Во многих моделях современных автомобилей крестовина выполняет одну и ту же функцию и обладает похожей формой. Сама крестовина состоит из четырех одинаковых выступов, каждый из которых снабжен подшипниками игольчатого типа. Все элементы крестовины изготавливаются из высокопрочной стали и должны выдерживать высокие нагрузки.

Видео:ЗАМЕНА КРЕСТОВИН КАРДАНА РУЛЕВОГО ВАЛА (КОЛОНКИ) НА РЕНО СИМБОЛ, КЛИО2, СИМБОЛ NEW #ВИДЕОЛЕКЦИЯСкачать

Демонтаж рулевой колонки с авто

Ваз 2110 рулевой карданчик

Чтобы заменить карданчик, необходимо демонтировать рулевую колонку с автомобиля.Начинаем:

• обесточиваем аккумуляторную батарею;
• после этого на рулевом колесе снимается накладка крышки выключателя сигнала (для этого поддеваем ее отверткой);
• извлекаем накладку с руля;
• теперь перед нами предстают два самореза, которые и следует отвернуть фигурной отверткой;
• после этого крышка полностью вынимается;

Снятие крышки рулевого колеса

• теперь нужно той же фигурной отверткой отвернуть три самореза, которые фиксируют контакт звукового сигнала;
• отсоединяем провод и снимаем контакт;
• теперь нужно будет взять ключ на 24;
• отворачиваем им гайку, которая фиксирует рулевое колесо (делать это надо не полностью, оставляя гайку насаженной на вал);
• снимаем руль, потянув его на себя.

• узел подрулевых переключателей демонтируем;
• вынимаем также выключатель зажигания;
• берем ключ на 13 и отворачиваем болт, крепящий эластичную муфту (находится под педалями);
• отворачиваем болты, фиксирующие вал рулевого управления спереди.

• теперь отворачиваем гайки, фиксирующие рулевое управление сзади, используя ключ на 13;
• демонтируем рулевую колонку ВАЗ.

Видео:Замена крестовины рулевого валаСкачать

Как производится демонтаж колонки рулевого типа

Для осуществления замены карданчика нужно провести демонтаж колонки рулевого типа:

1. Производим обесточивание аккумулятора;
2. На руле убирается накладка самой крышки деактиватора сигнала (для снятия используется отвёртка);
3. Когда защитный покров окажется снят, необходимо будет убрать накладку с автомобильного руля;
4. Берём отвёртку фигурного типа и отвинчиваем 2 самореза;
5. Теперь крышка вынимается целиком;
6. Далее нужно удалить 3 самореза, воспользовавшись отвёрткой. Эти саморезы отвечают за фиксацию контакта аудио сигнала;
7. Провод отсоединяется и снимается основной контакт;
8. Следующим действием окажется снятие руля. Чтобы сделать это, необходимо его потянуть на себя;
9. Демонтируется узел подрулевых переключателей;
10. Вынимается деактиватор зажигания;
11. Используем ключ (13мм) и выкручиваем болт, который крепит муфту (располагается под нижней поверхностью педалей);
12. Выкручиваем педали, которые фиксируют рулевой вал спереди;
13. Гайки, отвечающие за фиксацию рулевого управления, выкручиваются с помощью ключа.

Видео:Замена крестовины рулевого вала Renault Laguna IIСкачать

Монтаж крестовины GMB

Данная деталь должна маркироваться цифрой 1638, в которой зашифрована ширина крестовины и рекомендуемый диаметр подшипников. Допускается использовать запчасти с маркировкой 1640, однако трудности, связанные с кернением после монтажа детали трудно назвать оправданными.

Чтобы выполнить замену крестовины, необходимо подготовить соответствующий инструмент. В этот список входит отвертка, молоток и тиски, а также оправка и выжимка. После снятия карданчиков, используя тиски, в сторону выдавливается крестовина. Молоток может понадобиться для того, чтобы выбить подшипник, который не снялся с детали сразу. Та же операция производится и с противоположным подшипником. В итоге половина карданчика становиться свободной, а со второй его части крестовина выпрессовывается аналогичным образом.

Далее устанавливается новая деталь и закерниваются подшипники. Это финальный этап ремонтно-восстановительных работ, который завершается установкой карданчиков в штатные места. Убедившись, что все конструктивные элементы находятся на своих местах, остается лишь затянуть крепежные болты.

Видео:КАК ЗАМЕНИТЬ КРЕСТОВИНУ РУЛЕВОГО ВАЛА НИССАН АЛЬМЕРА КЛАССИК?Скачать

Как выполняют ремонт рулевой крестовины?

Для устранения неисправностей следует заменить нижнюю и (при необходимости) верхнюю карданные передачи в сборе. На некоторых моделях этот узел объединен с рулевым валом. Отремонтировать механизм можно, выполнив следующие операции:

• Рулевое колесо выставить для движения прямо, зафиксировать в таком положении.
• При помощи накидного ключа выкрутить оба стягивающих болта.
• Вставив в паз отвертку, слегка раскачать узел, аккуратно снять его с вала рулевой рейки. Затем отделить карданчик от вала.
• На место изношенного узла поставить новый, предварительно смазав шлицы.
• Затянуть болты и проверить работу передачи.

Ремонт крестовины рулевого вала сложно выполнить вручную, поскоку узел труднодоступен. Сеть автосервисов DDCAR оказывает услуги по диагностике и замене изношенной карданной передачи по умеренной цене. Наши сервисы находятся в разных районах Москвы — обратитесь в тот, который ближе к вам. Даём гарантию на любые услуги 6 месяцев — если дефект проявится снова, мы устраним его бесплатно.

Устройство

Как известно, карданчик или промежуточный вал рулевой, как его еще называют, состоит из двух частей. Это составляющие, которые соединены друг с другом специальным карданным шарниром.

Конструкция промежуточного вала ваз

Карданчик рулевого бывает соединен с приводной шестерней при помощи специального крепления, обозначенного цифрой 9, но это с нижней стороны. А вот с верхней стороны карданчик вращается в трубе кронштейна на шариковых подшипниках (их бывает два).
Что касается основных креплений вала, то они подсоединяются к приварному кронштейну в четырех местах. Передняя часть карданчика крепится через две пластины специальными срезными головками.
А задняя часть карданчика соединяется при помощи приварных болтов гайками, имеющими пружинные шайбы или не редко самоконтрящиеся гайки, но уже без шайб.

Замена рулевых карданчиков на ваз 2110 верхнего и нижнего

Для разбора рейки нужно проделать следующее:

• снимается гофра защитного типа;
• откручивается гайка, которая находится посередине;
• рейка разбирается на две части.

Признаки износа крестовины

Зачастую, автомобилисты, не обращают внимания на малозначимые признаки того, что пора сделать ремонт, и ждут, пока проблема заявит о себе во всеуслышание и это чревато последствиями, особенно, если речь заходит о потере управляемости автомобиля.

Первые признаки износа крестовины проявляются в виде:

• наличия ощутимого сопротивления рулевого колеса при вращении на скорости свыше 80 км/час;
• запоздалого поворота колеса и потери чувствительности (задержка отклика колес и рулевого вала);
• увеличенного угла свободного хода колес (в народе этот признак еще называют «Люфт руля»);
• неравномерного вращения рулевого колеса, рулевое колесо двигается резкими рывками;
• явного скрежета или стука, возникающего при вращении руля, особенно ощутимым и явным скрежет становится на неровной дороге.

Чаще всего автомобилисты обращаются в автосервис для замены механизма крестовины рулевого вала только при появлении последнего признака неисправности, а зря, ведь в случае возникновения экстренной ситуации рулевое управление не сможет адекватно отреагировать на усилия водителя, а иногда, и вовсе, возможен отказ рулевого управления, этот уже чревато очень крупными неприятностями.

Ремонт крестовины вала производиться каждые 50 – 100 тыс., лучше чаще, иначе придется его полностью заменить на новый.

Для замены потребуется приобретение крестовины – в среднем 150-300 руб., некоторые автосервисы утверждают, что для корректной работы рулевого управления, нужно полностью рулевой вал (4 – 7 тыс. руб.), однако на большинстве автомобилей достаточно поменять только крестовину.

Признаки износа крестовины

Зачастую, автомобилисты, не обращают внимания на малозначимые признаки того, что пора сделать ремонт, и ждут, пока проблема заявит о себе во всеуслышание и это чревато последствиями, особенно, если речь заходит о потере управляемости автомобиля.

Первые признаки износа крестовины проявляются в виде:

• наличия ощутимого сопротивления рулевого колеса при вращении на скорости свыше 80 км/час;
• запоздалого поворота колеса и потери чувствительности (задержка отклика колес и рулевого вала);
• увеличенного угла свободного хода колес (в народе этот признак еще называют «Люфт руля»);
• неравномерного вращения рулевого колеса, рулевое колесо двигается резкими рывками;
• явного скрежета или стука, возникающего при вращении руля, особенно ощутимым и явным скрежет становится на неровной дороге.

Чаще всего автомобилисты обращаются в автосервис для замены механизма крестовины рулевого вала только при появлении последнего признака неисправности, а зря, ведь в случае возникновения экстренной ситуации рулевое управление не сможет адекватно отреагировать на усилия водителя, а иногда, и вовсе, возможен отказ рулевого управления, этот уже чревато очень крупными неприятностями.

Ремонт крестовины вала производиться каждые 50 — 100 тыс., лучше чаще, иначе придется его полностью заменить на новый.

Для замены потребуется приобретение крестовины — в среднем 150-300 руб., некоторые автосервисы утверждают, что для корректной работы рулевого управления, нужно полностью рулевой вал (4 — 7 тыс. руб.), однако на большинстве автомобилей достаточно поменять только крестовину.

Смена крестовин в рулевых карданчиках

Рулевые карданчики – это конструктивные элементы системы управления транспортным средством, которым обязательно нужно уделить внимание в случае возникновения таких неприятностей, как:

• затрудненное проворачивание «баранки»;
• люфт рулевого колеса;
• стуки и посторонние шумы.

Рассматриваемых элементов в машине два. Один карданчик располагается за щитом двигателя под капотом авто. Он примыкает к рулевой рейке. Второй же находится в салоне транспортного средства, а точнее, в ногах водителя. Внешний карданчик подвержен более интенсивным воздействиям, поскольку он функционирует в неблагоприятной среде. Однако и внутренний аналог периодически выходит из строя.

Для монтажа рассматриваемых деталей необходимо иметь ключи на 10 и 12. В процессе руль должен быть зафиксирован и заблокирован в центральном положении, поскольку без карданчика его поворачивание может привести к обрыву шлейфа.

После фиксации руля следует ослабить хомут пыльника. Далее выкручиваются крепежные элементы нижнего карданчика на рейке, а также болт обеспечивающий соединение двух рассматриваемых конструктивных элементов.

Читайте также: Фланец карданного вала ман тга

Следующим этапом является демонтаж нижнего карданчика, для чего его нужно подать последовательно вверх и вниз. Верхний же аналог демонтируется просто. Необходимо лишь открутить бол, который его фиксирует.

Целесообразность замены конструктивных деталей кардана рулевой колонки определяется путем проверки подвижности подшипников и люфта крестовины. При обнаружении критических дефектов или неисправностей придется приобрести новый карданчик, крестовину или подшипники, в зависимости от того, какая деталь вышла из строя.

Устройство рулевого карданчика

Конструкцию карданчика (рулевого вала) составляют две основные части, присоединенные друг к другу при помощи шарнира карданного.

Крепления рулевого вала соединяются с кронштейном приварного типа в 4-х местах. Участок карданчика, находящийся спереди, закрепляется через 2 пластинки особыми головками срезного типа. Соединение заднего участка карданчика осуществляется с помощью болтов приварного типа.

Чтобы разобрать рейку, делаем следующее:

1. Снимаем защитную гофру;
2. Откручиваем среднюю гайку;
3. Разбираем рейку на 2 отдельные части.

Теперь перейдём к разбору особенностей демонтажа колонки.

Диагностика состояния механизмов

На проблемы с карданом обычно указывает характерное постукивание, которое возникает во время передвижения на авто по неровной поверхности. Однако нетипичные звуки могут быть следствием износа и иных узлов или механизмов подвески транспортного средства. Лишь профессиональная диагностика дает возможность установить истинный источник шума.

Сегодня в машинах используется несколько типов карданов.

1. Двухопорные конструктивные элементы отличаются наличием двух точек крепления от заднего моста к КПП, а также отсутствием подвесного подшипника.
2. Трехопорные карданные валы имеют подвесной подшипник, который соединяет две части конструкции механизма.
3. Четырехопорный вал, соединенный парой подвесных подшипников, имеет конструкцию из трех частей.

Ремонт, обслуживание или замена кардана рулевого вала каждого конкретного типа имеет свою специфику и нюансы.

Замена крестовины рулевого кардана

Измерить параметры данного конструктивного элемента может каждый владелец автотранспорта. Для этого потребуется штангенциркуль или же обычная линейка. Данными инструментами легко определить длину крестовины и диаметр её чашки, которые измеряются в миллиметрах и имеют обозначения L и D, соответственно.

Приобретая крестовину, необходимо брать в расчет тип её крепления, который может предусматривать использование стопорных колец или крышек, а также кернение. Отметим тот факт, что в последнем случае (когда деталь фиксируется посредством кернения) замена может быть осуществлена лишь на специализированном оборудовании, после чего требуется выполнить процедуру балансировки узла.

Причины поломки

При езде детали и узлы рулевого механизма подвергаются сильным знакопеременным нагрузкам. Они принимают на себя удары от кочек — отсюда и поломки. Основная причина выхода из строя крестовины — износ игольчатых подшипников, который ускоряется по таким причинам:

• Большой пробег и езда по плохим дорогам.
• Ремонт автомобиля, выполненный любителем-профаном.
• Использование комплектующих низкого качества.

Часто в целях экономии водители пытаются провести восстановление кардана — при том, что надёжность этого компонента сомнительна. Даже небольшой перекос при установке подшипников крестовины приводит к быстрой выработке и разрушению сепараторов. Это становится причиной смешения иголок увеличения и неравномерности зазоров.

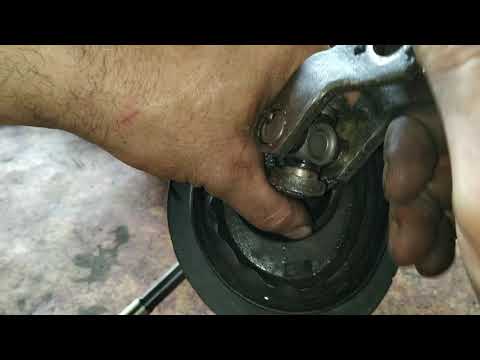

Процедура самостоятельной замены крестовины рулевого вала

Замена проходит в несколько этапов:

1. Приподнимаем автомобиль над землей при помощи подъемника или закатив в яму, но можно обойтись и поднятием передней части авто.
2. Выставляем рулевое колесо под прямым углом и фиксируем, а также фиксируем руль, во время замены не желательны движение колес и руля.
3. Для доступа к рулевому валу снимаем левое (правое) колесо. Идем в салон и выкручиваем крепежный болт, после легкого усилия рулевой вал должен сойти с рулевого колеса.
4. Под автомобилем аккуратно снимает верхний и нижний кожух, проверьте количество грязи на крестовине и кардане рулевого вала, далеко не во всех автомобилях они защищены пыльником (покупка и установка такой резинки обойдется в 100-200 руб.).
5. Находим и выкручиваем болт на крестовине, возможно, придется воспользоваться WD-шкой. После того как болт откручен рулевой вал должен легко сойти с рулевой рейки.
6. Тянем вал вниз и вытаскиваем. Часто механизм крестовины ржавый и грязный, первым делом, необходимо будет отмыть его.
7. Для развальцовывания понадобиться звездочка соответствующего диметра, фиксируем вал в тисках.
8. При помощи головки (предположительно 8-ки) выбиваем крестовину вначале в одну сторону (снимаем стаканчик подшипника), и в другую сторону (также снимаем стаканчик).
9. Затем берем новую крестовину и вставляем в таком же порядке – заводим вначале одну сторону, а затем другую, запрессовываем при помощи тисков (но не слишком туго, металл может помяться).
10. Оба стаканчики выравниваем и завальцевываем зубилом и молотком.

Основные признаки, свидетельствующие о неисправности

Не стоит говорить о том, что любой механизм рано или поздно приходит в негодность, выходит из строя. Особенно часто элементы рулевой колонки ваз 2110 изнашиваются, после езды по неровностям и плохим дорогам, что в условиях России очень актуально. Когда карданчик или же другая составляющая рулевой бывает неисправна, слышится характерный стук, свидетельствующий о необходимости замены. Ниже приведены основные признаки, которые характеризуют неисправность карданчика, да и вообще всей рулевой:

когда рулевой вал берется руками в районе соединения с рейкой и шевелится вверх-вниз, то слышен бывает характерный стук.

Нередко причиной стука или люфта оказывается плохая натяжка узлов, что подразумевает поступить следующим образом:

• взять ключ гаечный или трубной, в зависимости от ситуации;
• хорошенько закрепить ослабшие болты и гайки.

Замена рулевых карданчиков ваз 2110

Если же причина не в этом, то значит или вышел из строя карданчик, или же нужно покупать новую рулевую рейку.

Как поменять рулевой карданчик

• Лучше закатить автомобиль на яму (как минимум — приподнять перед авто).
• Зафиксировать руль и рулевое колесо под прямым углом. Не следует также двигать или касаться колес во время ремонта.
• Снять переднее колесо, после чего выкрутить через салон крепежный болт. В случае, если все операции проведены верно, вал должен сам сойти с рулевого колеса.
• Снять оба кожуха (сверху и снизу), удостовериться в наличии пыльника на рулевом вале. Если его нет, лучше установить после починки, стоит деталь не больше 200 рублей.
• Выкрутить болт на крестовине, тогда вал сам сойдет с рулевой рейки.
• Стянуть вниз и вытащить вал. Перед починкой лучше отмыть его от загрязнений и ржавчины, она тоже сказывается на качестве движения.
• Зафиксировать вал в тисках. Когда он зафисирован, взять головку и выбить крестовину на одну сторону, чтобы снять стаканчик подшипника. Повторить то же действие с другого конца.
• Вставить в том же порядке новую крестовину (по очереди с каждой стороны).
• Запрессовать тисками новую крестовину (не передавливать).
• Выровнять стаканчики и завальцевать молотком и зубилом.
• Установить в обратном точном порядке на автомобиль новую деталь.

Периодичность замены масла в коробке передач Многие автовладельцы отмечают, когда ищут, где и как поменять рулевой карданчик на Тойоте, что для этой марки очень хорошо походят рулевые крестовины от ВАЗА-2015. Это значительно упрощает процесс поиска деталей и удешевляет общую стоимость ремонта.

Если речь идет о ремонте «рабочей лошадки», машины, занимающейся перевозками или грузоперевозками, производить ремонт или замену приходится чаще, чем раз на 100 тыс. км (ввиду состояния большей части дорог). Опытные мастера, дающие советы, как поменять карданчик на рулевом газели, отмечают, что лучше устанавливать сразу два пыльника, чтобы звук от мотора был тише. При этом сами пыльники также можно уплотнить кольцами из поролона, это в разы снижает скрипы и шумы в салоне автомобиля.

Сама деталь карданного вала обойдется от 650 рублей для отечественных автомобилей и выше для иномарок. Плюс — расходники в виде пыльников и гаек.

Процедура самостоятельной замены крестовины рулевого вала

Замена проходит в несколько этапов:

1. Приподнимаем автомобиль над землей при помощи подъемника или закатив в яму, но можно обойтись и поднятием передней части авто.
2. Выставляем рулевое колесо под прямым углом и фиксируем, а также фиксируем руль, во время замены не желательны движение колес и руля.
3. Для доступа к рулевому валу снимаем левое (правое) колесо. Идем в салон и выкручиваем крепежный болт, после легкого усилия рулевой вал должен сойти с рулевого колеса.
4. Под автомобилем аккуратно снимает верхний и нижний кожух, проверьте количество грязи на крестовине и кардане рулевого вала, далеко не во всех автомобилях они защищены пыльником (покупка и установка такой резинки обойдется в 100-200 руб.).
5. Находим и выкручиваем болт на крестовине, возможно, придется воспользоваться WD-шкой. После того как болт откручен рулевой вал должен легко сойти с рулевой рейки.
6. Тянем вал вниз и вытаскиваем. Часто механизм крестовины ржавый и грязный, первым делом, необходимо будет отмыть его.
7. Для развальцовывания понадобиться звездочка соответствующего диметра, фиксируем вал в тисках.
8. При помощи головки (предположительно 8-ки) выбиваем крестовину вначале в одну сторону (снимаем стаканчик подшипника), и в другую сторону (также снимаем стаканчик).
9. Затем берем новую крестовину и вставляем в таком же порядке – заводим вначале одну сторону, а затем другую, запрессовываем при помощи тисков (но не слишком туго, металл может помяться).
10. Оба стаканчики выравниваем и завальцевываем зубилом и молотком.

Конечная процедура сборки не отличается от разбора – главное сохранить порядок. Итак, мы произвели замену крестовины рулевого вала, если все сделано верно – то управляемость будет лучше отзываться на Ваши усилия.

• Свежие записи
  • Чем отличается двухтактный мотор от четырехтактного
  • Сколько масла заливать в редуктор мотоблока
  • Какие моторы бывают у стиральных машин
  • Какие валы отсутствуют в двухвальной кпп
  • Как снять стопорную шайбу с вала




  источники:

  https://evakuatorinfo.ru/chem-zamenit-krestovinu-rulevogo-vala
