Работа переходного реактора ПРА-48 электровоза BЛ80C

Переключение питания ТЭД от одного вывода секции трансформатора на другой осуществляется с использованием переходных реакторов, которые в одном положении своего включения ограничивают ток короткого замыкания секции трансформатора, а в другом положении не оказывают влияние на протекание силового тока.

На ходовых позициях ЭКГ (1, 5,9, 13, 17, 21,25, 29, 33) оба вывода каждого переходного реактора 25 подключены к одному выводу секции трансформатора (рис. 3.6, а), в результате чего оба реактора работают делителями тока. При таком включении реакторов (делителями тока) половина силового тока ТЭД i1 = i/2 одной тележки проходит по одному плечу, а другая половина тока i2= i/2 проходит по другому плечу. При этом магнитные потоки двух плеч в каждом реакторе направлены встречно, в результате чего общий магнитный поток ре-актора будет равен нулю Ф =Ф1- Ф2 = 0 и индуктивное сопротивление

реактора также станет равным нулю XL = 0. Таким образом, при таком включении реакторов каждый реактор будет обладать только незначительным активным сопротивлением (0,0018 Ом), которое не оказывает серьезного влияния на значение силового тока ТЭД, поэтому при таком включении нагрева ректоров не происходит и работа электровоза на позициях с таким включением реакторов не ограничена.

Рис. 3.6. Работа переходного реактора при его включении делителем тока (а) и делителем напряжения (б) / — общий ток ТЭД;

На неходовых позициях ЭКГ выводы реакторов (или одного из них) будут подключены к двум разным выводам секции трансформатора, поэтому реакторы (или один из них) будут работать делителями напряжения (рис. 3.6, б). При таком включении по обмоткам реактора, кроме основного силового тока ТЭД будет протекать еще внутренний контурный ток I0 под действием ЭДС одной секции трансформатора Ес = 145 В. При этом магнитный поток одного плеча реактора будет направлен согласно с магнитным потоком другого плеча реактора, за счет такого включения обмотки реактора будут пересекаться большим магнитным потоком и переходной реактор будет создавать значительное индуктивное сопротивление = 0,12 Ом,

которое будет ограничивать контурный ток секции трансформатора до 1200 А. В результате будет происходить нагрев реактора, и работа электровоза на таких неходовых позициях должна быть ограничена (не более 15 мин в течение 1 ч).

При включении реакторов делителями напряжения общее напряжение секции трансформатора будет разделено средней точкой вывода реактора пополам, в результате чего добавка напряжения на ТЭД при переходе с одной позиции на другую уменьшится в 2 раза (145/2 = 72,5 В), что приведет к уменьшению бросков тока в ТЭД, и вторичная обмотка трансформатора может иметь меньшее число выводов.

Видео:Переходной реактор электровоза ВЛ80КСкачать

Переходные реакторы

Эти реакторы применяют на электровозах для ограни­чения тока в секции в процессе ее шунти­рования при регулировании напряжения на вторичной обмотке трансформатора. Реакторы выполняют как с магнито-проводами, так и без них. В переход­ном реакторе с магнитопроводом вслед­ствие нелинейности характеристики на магничивания амплитуда суммарного то­ка, обусловленная насыщением магнит­ной цепи, достигает больших значений. Для снижения ее и уменьшения массы реакторов широко применяют переход­ные реакторы без магнитопроводов, имеющие линейную характеристику. Ин­дуктивность такого реактора зависит от геометрических размеров и конструкции обмотки.

На отечественных электровозах приме­няют переходные реакторы ПРА-1М и ПРА-2, ПРА-ЗА, ПРА-48.

Каждый реактор состоит из двух са­мостоятельных аппаратов, размещенных один над другим (рис. 121). Этим дости­гается наиболее выгодное использование площади кузова и взаимной индуктив­ности реакторов. Каждый аппарат имеет четыре катушки /, включается в одно из плеч трансформатора и работает самос­тоятельно. По конструкции и схеме все отечественные переходные реакторы оди­наковы. Каждая катушка намотана плашмя в один слой из двух параллель­ных шин алюминия. Между параллель­ными шинами предусмотрены зазоры 3 мм, между витками — 8 мм. Катушка в радиальном направлении скреплена во­семью бандажами из стеклоленты, в осе­вом — шпильками 2 из дюралюминия. Для предотвращения чрезмерного нагре­ва находящихся вблизи реактора сталь­ных конструкций сверху и снизу реактора устанавливают экранирующие шихтован­ные стальные пакеты 3. Характеристики переходных реакторов приведены в табл. 7.

Реакторы токоограничивающие.Их применяют на электропоездах ЭР9 и ЭР9П выпуска до 1976 г. для ограни­чения тока короткого замыкания в выпря­мителе и как датчики для отключения главного выключателя.

На любом моторном вагоне установ­лено три токоограничиваюших реактора ТР-400 каждый в отдельном кожухе. Реактор не имеет магнитопровода, сос­тоит из силовой катушки и дополни­тельной вторичной обмотки, с которой по­дается импульс на отключение главного выключателя. Силовая катушка имеет 28 витков из медной шины площадью сечения 5,5×40 мм, дополнительная, расположенная между слоями силовой катушки,—18 витков из провода ПБД диаметром 2,02 мм. Катушки укреплены монтажными колодками на стеклотекстолитовой плите (основании), установлен­ной на изоляторах в общем кожухе.

Видео:Для чего нужен токоограничивающий реакторСкачать

Чему равны зазоры между шинами переходного реактора

3.2. Сглаживающие и переходные реакторы электровоза BЛ80C

Переходной реактор ПРА-48 электровоза BЛ80C

Назначение. Переходной реактор типа ПРА-48 (в схеме электровоза на рис. 8.2 — 25, вкладка) служит для осуществления перехода с одной позиции ЭКГ на другую без разрыва электрической цепи с током тяговых двигателей, а также является делителем напряжения. Он ограничивает ток короткого замыкания в секции трансформатора до 1200 А. Каждый реактор работает самостоятельно в одном из плеч тяговой вторичной обмотки трансформатора.

Читайте также: Размер шин тойота хайлендер 2002

Технические характеристики ПРА-48

Номинальное напряжение относительно земли, кВ. 1500

Номинальное напряжение между выводами, В. 146

Длительный ток ветви, А. 1270

Индуктивное сопротивление, Ом. 0,12

Сечение обмоточного провода, мм2. 8×60

Габаритные размеры реактора, мм. 835x940x955

Устройство. Оба переходных реактора (рис. 3.5) выполнены в одном комплекте без стального сердечника. Каждый переходной реактор состоит из четырех катушек.

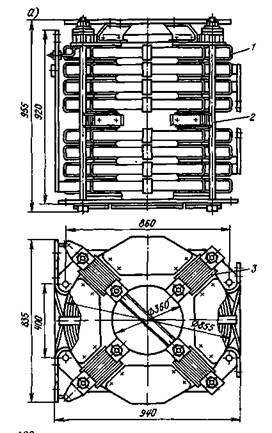

Рис. 3.5. Переходной реактор ПРА-48 (а) и схема его обмоток (б): I — спиральные катушки; 2 — стяжные дюралюминиевые шпильки; 3 — основание; 4 — защитные листы; 5 — экранирующие пакеты

Каждая катушка реактора намотана в один слой из двух параллельных алюминиевых шин сечением 8×60 мм с зазором между шинами 7 мм в виде спирали и имеет 6,75 витков. По радиусам между витками катушки установлены прокладки из электронита для изоляции, по которым все витки катушки стягиваются бандажами из сгеклоленты.

При сборке реактора на основании в виде гетинаксовой плиты (толщиной 30 мм) устанавливаются друг на друга четыре катушки нижнего реактора, на них устанавливаются четыре катушки верхнего реактора. Затем все восемь катушек в двух реакторах стягиваются между собой и с основанием при помощи верхних текстолитовых планок и восьми алюминиевых шпилек (М24).

Снизу, сверху и между реакторов укреплены шихтованные пакеты для замыкания по ним переменного магнитного потока катушек реакторов (экранирование), что позволяет уменьшить нагрев крышки трансформатора и основания ЭКГ от действия вихревых токов.

Все четыре катушки каждого реактора соединены между собой последовательно, путем сварки алюминиевых шин. Каждый реактор имеет три вывода: начало, конец и средний вывод «0» между второй и третьей катушками.

Переходные реакторы устанавливаются на крышке тягового трансформатора (под ЭКГ). Расстояние между крышкой и основанием реактора должно быть не менее 100 мм. Реактор имеет естественное охлаждение.
