На днях продолжили заниматься нашим прессом. А именно сняли эксцентриковый вал. Я уже писал о начале нашего ремонта вот тут, и на том этапе у нас было подозрение, что мы имеем пресс с кривым валом. Но после дополнительных замеров и размышлений пришли к выводу, что возможно с валом все не так плохо (а может вобще и хорошо даже) — т.к. скорее всего у нас убитые бронзовые втулки. Было принято решение снимать вал. Вот так узел этот выглядит на чертеже:

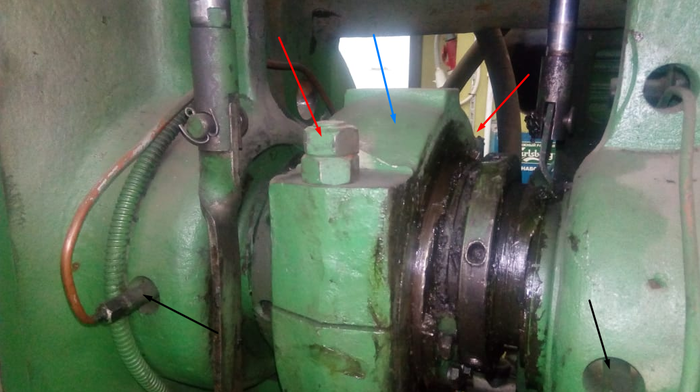

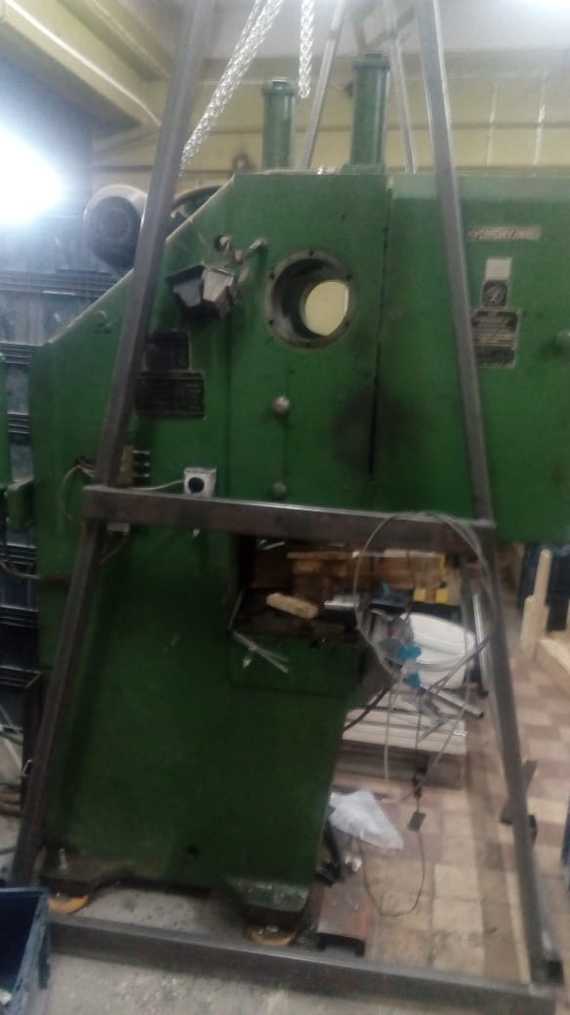

Синими стрелками показаны две буксы, которые нужно демонтировать ,чтобы снять вал. Напомню что маховик и муфту-тормоз мы уже сняли в первой части. Снять же командоаппарат (на схеме под номером 1) вовсе не сложно, отчетливо видно что он крепится двумя болтами и как выяснилось посажен на шпонку. Вот так выглядит правая букса (со стороны маховика):

Просто выкручиваем болты, обозначенные красными стрелками. Потом в буксе есть два отверстия с резьбой, обозначил синий стрелкой (второе противоположное — не видно за валом) они нужны для того чтобы отжать буксу от станины. Просто вкручиваем в нее болты и букса постепенно вынимается наружу и весьма легко снимается. С противоположной стороны букса большего размера — мы ее сняли первую, и через её больше отверстие вынули вал.

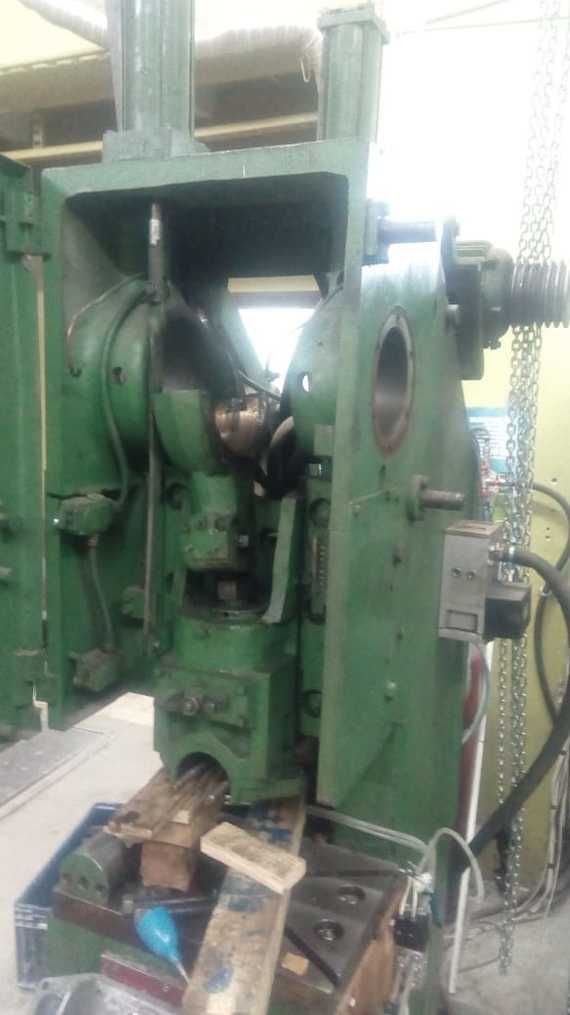

Но конечно до этого были выкручены элементы системы смазки (две черные стрелки на фото выше), а также откручены болты (красные стрелки) и был демонтирован корпус (синяя стрелка). Когда все сняли (в тч вал) получилось вот так:

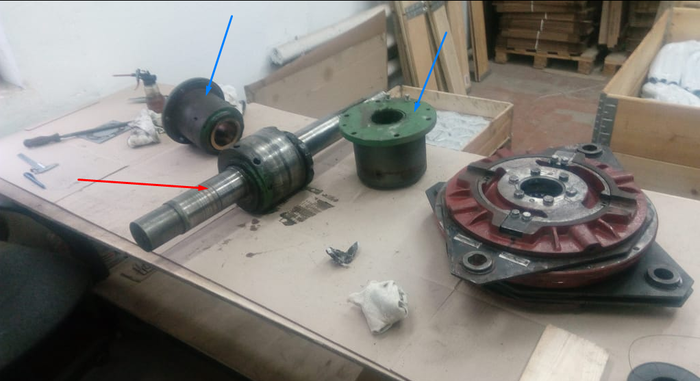

А вот уже отмытый от смазки вал (красная стрелка), и буксы (две синих):

Кстати на фото выше, в правой части лежит муфта-тормоз. Вот тут запись о том как мы ее разбирали. Почистили, заменили манжеты и потом собрали обратно. С ней надеюсь вопросов больше не возникнет. Как и думали с ней пришлось повозиться.

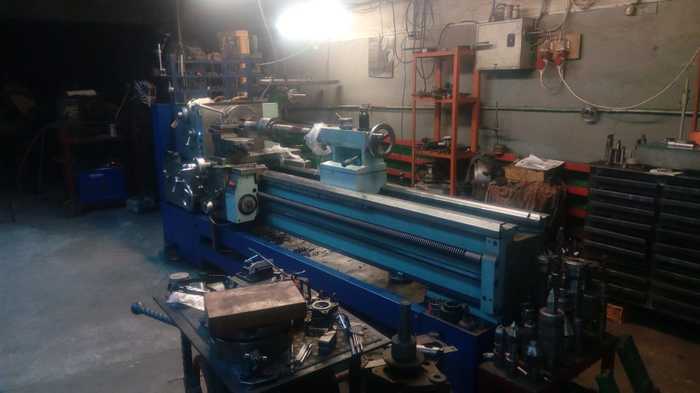

Вал закинули в машину (весит весьма прилично он), с ним же закинули две буксы и поехали к знакомым. У ребят отличный парк станков разных — цель визита проверить геометрию вала, а также выпрессовать из букс бронзовые втулки, они пойдут под замену.

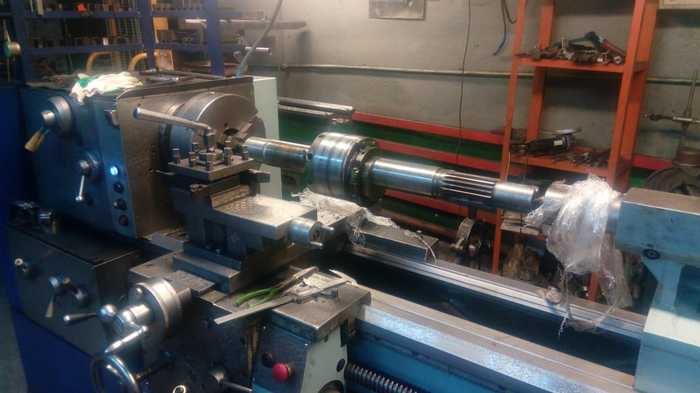

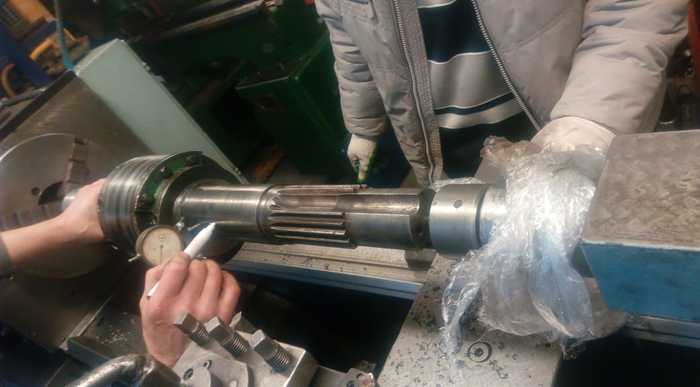

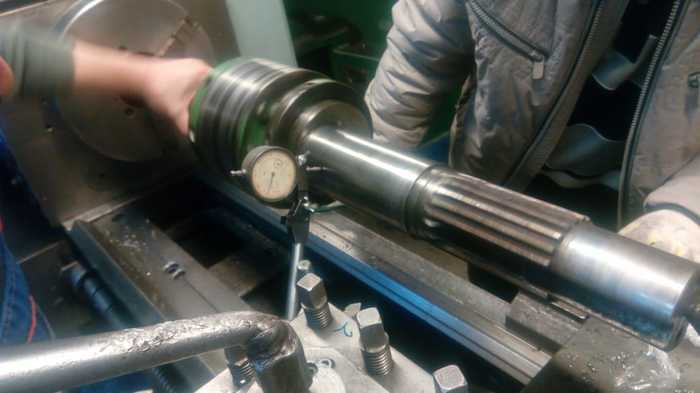

В общем вот вал уже утсановлен на токарном станке, просто крутили его рукой и индикатором смотрели геометрию. Также позже промерили микрометром:

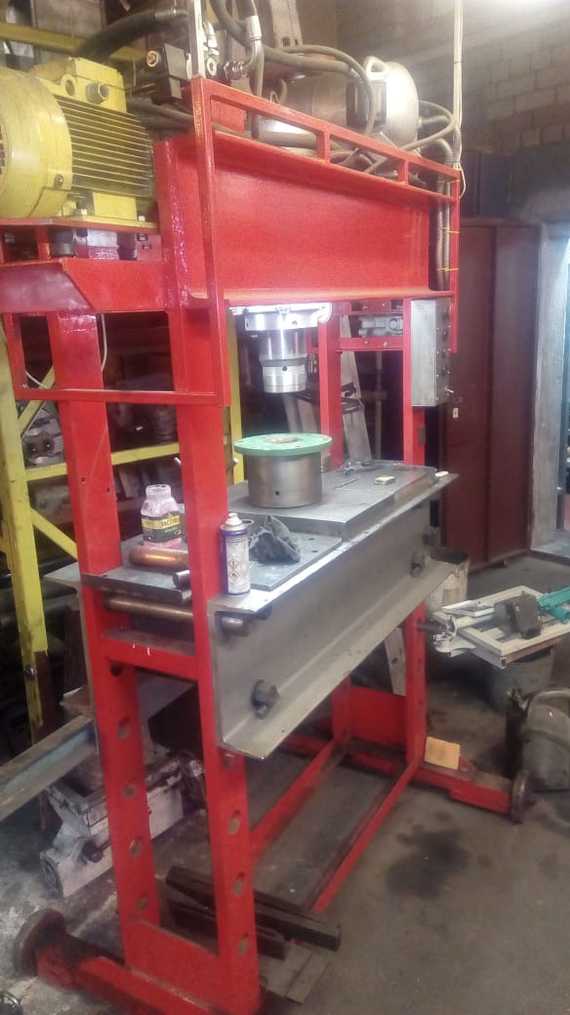

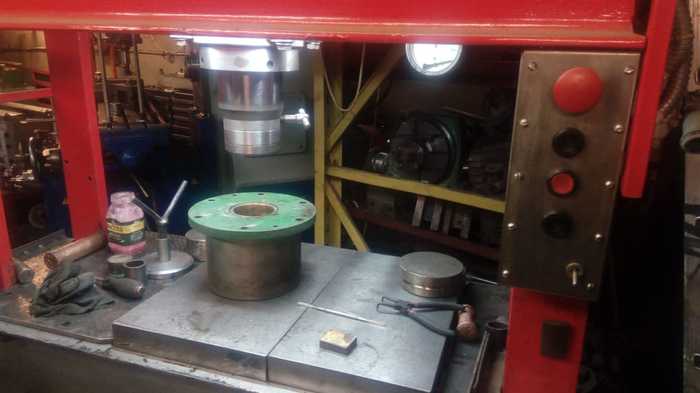

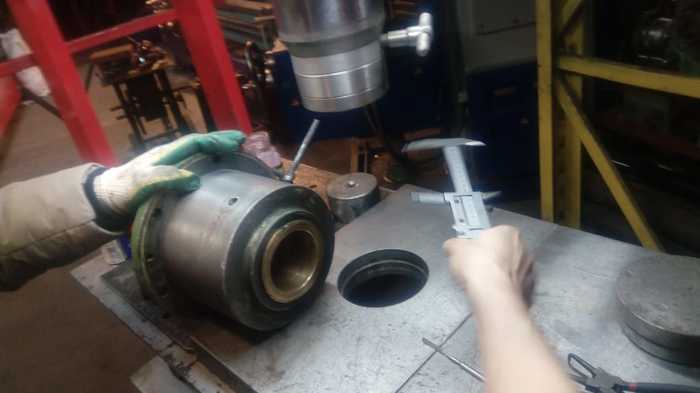

Пришли к выводу — что с валом все ок. Даже не шлифовку решили его не отвозить. Приступаем к буксам, втулки бронзовые точно под замену — надо их выпрессовать. Ребята рукастые конечно, много станков самодельных у них (основное направление балансировка и главный станок тоже делали сами с нуля). А вот скажем пресс, который нам и нужен для выпрессовки:

Вот снял процесс на видео:

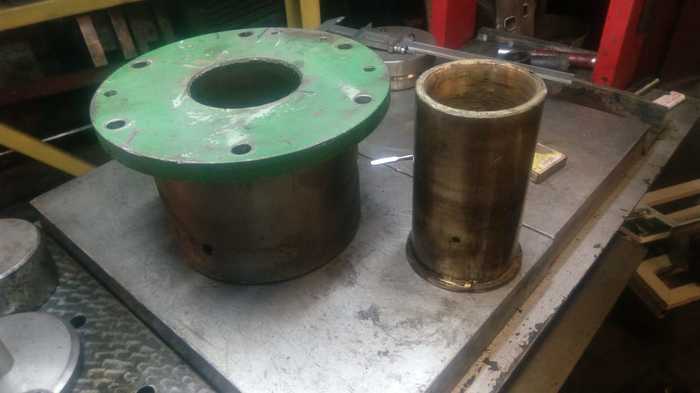

Втулки демонтировали. Уточнили размеры и передали на завод чертеж, по которому изготовят новые втулки нам. Кстати с этим, как оказалось большая засада. Похоже эта часть машиностроения подзагнулась. По крайней мере мой напарник просто запарился искать тех кто нам сделает такие детали из бронзы.

Вал купить кстати тоже наверно почти нереально, но нам с ним повезло — менять не будем. Был еще вариант проточить и завтулить вал, а потом снова проточить — т.е. отремонтировать. Но это тоже не просто и вариант пожалуй хуже чем заводской получится в итоге.

Найдены дубликаты

На Алиекспрессе вам их и под заказ сдлают по чертежу, и заготовки под вашу доработку тоже. И отправят DHL-ом если так горит.

Читайте также: Ремонт вала ротора электродвигателя

Ну вот сегодня получили счет, за две втулки (включая материал и токарку) — 18 тыщ. Это в нашем городе. По моему отличный вариант.

Для ремонта оборудования , которое простаивает — вариант прекрасный и сроки будут меньше. Хорошо, что нашли!

Добрый вечер! Купили тормозные диски в сборе на пресс КД2126, хочу их поменять, так как старые фрикционные накладки износились. Стали искать информацию в интернете, наткнулись на ваш пост. Тоже столкнулись с проблемой, что первую часть поста вы удалили. Подскажите пожалуйста, как правильно снять маховик и муфту тормоз с пресса. И поменять тормозные диски. (Вы кажется тоже в Воронеже проживаете :)))) Будем благодарны, если откликнитесь ?

Как правильно это сделать может и не подскажу, это был первый опыт наш и единственный. А вообще может помогу да. Статью жалко, удалил её нечайно вместе с другими статьями по производству (а их целенаправленно по просьбе партнёров).

Я могу попробовать вас проконсультировать по вотцапу, если у вас он есть и свой телефон дадите.

Ну или пишите тут. У вас сейчас какая стадия? Кран балка есть? Уже начали разбирать что то?

В общем попробую вспомнить что мы там делали =)

Добрый день, не работают ссылки на первую часть статьи, где вы снимали муфту. Можете обновить или скинуть действующую ссылку? спасибо.

Добрый день. Мне пришлось удалить все материалы по производству. Мои партнёры в этом направлении выразили свой протест по поводу этих материалов. Если есть вопрос, я попробую вам помочь.

нужно фото как снимали муфту, у нас проблема, не можем снять с вала.

Фото сделайте свои. Подскажу. Желательно несколько — до какого состояния дошли вы в разборе. Я попробую найти фото свои, правда блин телефон я поменял не так давно — шансы небольшие.

мало рейтинга у меня, не могу добавить

Дайте свою почту, я вам напишу письмо.

Вы сняли пневмоголовку? Сняли под ней шайбу? Вы сам торец вала видите?

Или вот, тут с комплектом трубочек фитингов и распределителей (регулируемых) https://ru.aliexpress.com/item/Full-set-1-5L-Fully-Automatic.

Пикабу обрезал все ссылки. Ищите на алике автоматическая смазка чпу. Есть просто станции (с таймером), есть станции (полный комплект) у них идет трубочка фитинги и регулируемый распределитель, есть ручные.

Спасибо. Передал напарнику. Все же нам именно это не к чему, а вот у него станочки свои дома есть — возможно пригодится.

То чему я отдал 7 лет жизни, и по чему иногда скучаю.

«Похоже эта часть машиностроения подзагнулась. «

И не только эта. В Китае поищите.
