Если возникла необходимость добавить некоторые элементы, например сквозное отверстие, не обязательно переделывать все заново. Достаточно внести изменения в 3D-модель Вала – автоматически изменится и ассоциативный чертеж.
Для создания сквозного отверстия в средней части вала нужно создать эскиз на плоскости ZУ.
На панели Геометрия нажмите кнопку Вспомогательная вертикальная прямая, привяжите ее в начале координат. Достройте эскиз в соответствии с рисунком 61. Длина Осевой и Линии основного контура может быть любой, но такой, чтобы эти линии выходили за пределы модели, как показано на рисунке 61.
| Стиль линии Осевая |
Рисунок 61 – Создание эскиза сквозного отверстия
Закройте эскиз и нажмите кнопку Вырезать вращением, в строке параметров нажмите кнопку Сфероид и откажитесь от создания тонкой стенки (рисунок 62). Создайте объект.
Рисунок 62 – Строка параметров для команды «Вырезать вращением»
Вид вала с готовым отверстием Ø 16 мм представлен на рисунке 63.

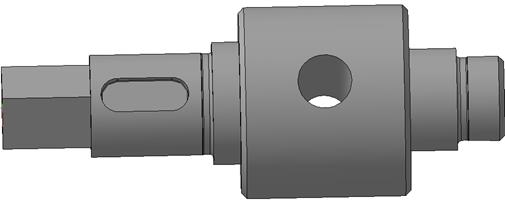

Рисунок 63 – 3D-модель вала со сквозным отверстием
Поскольку в трехмерной модели произошло изменение, отредактируйте ассоциативный чертеж. Для этого откройте его и нажмите кнопку Перестроить, система перестроит вал, как на рисунке 64.

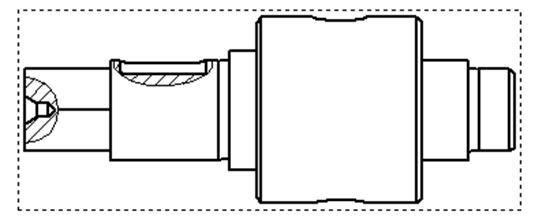

Рисунок 64 – Изменения на ассоциативном чертеже
Для простановки размеров на сквозное отверстие Ø16 мм создайте еще один местный разрез. Центр прохождения секущей плоскости укажите либо на разрезе Г-Г, либо на разрезе В-В. Проставьте недостающие размеры в соответствии с рисунком 65.
Выполните индивидуальное задание в соответствии с вариантом, приведенном в Приложении А
Рисунок 65 – Ассоциативный чертеж вала со сквозным отверстием
Варианты индивидуальных заданий

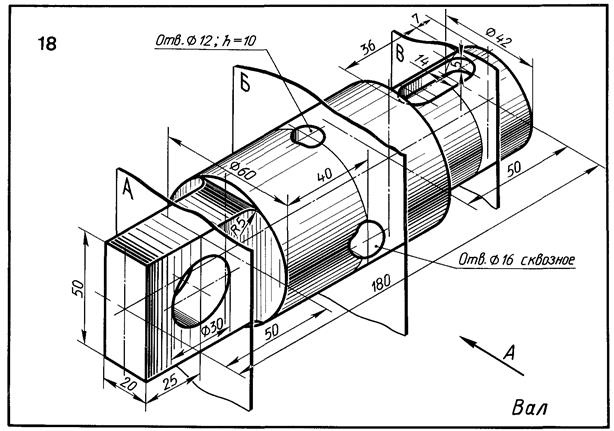

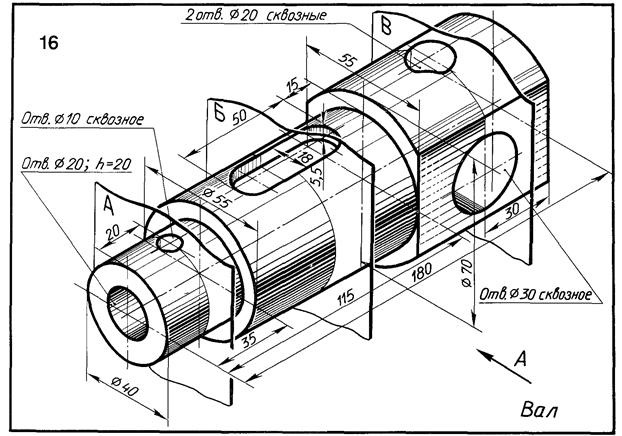

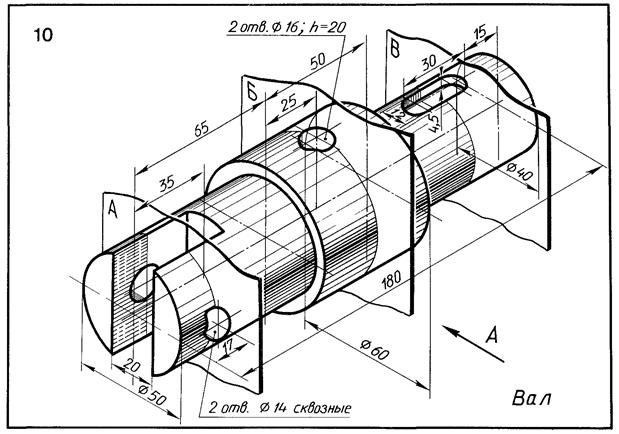

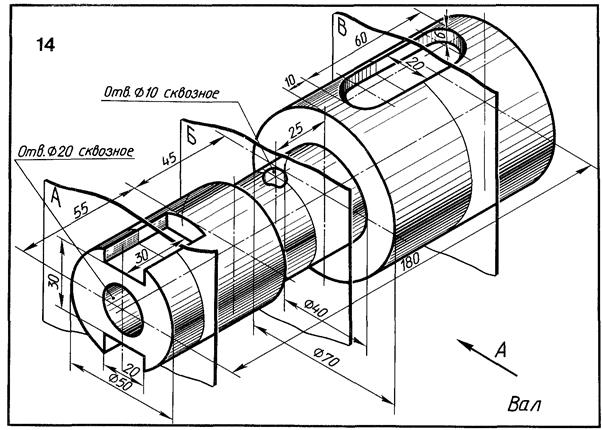

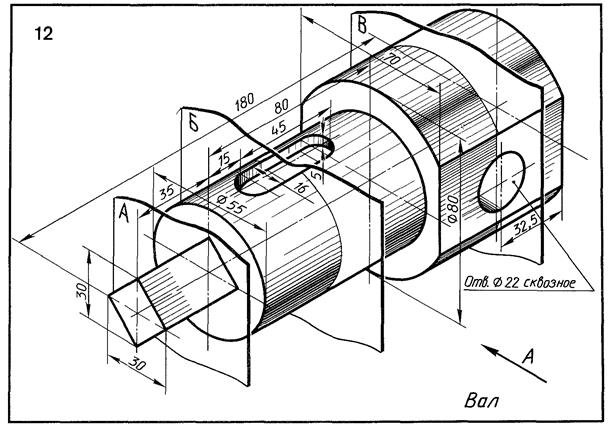

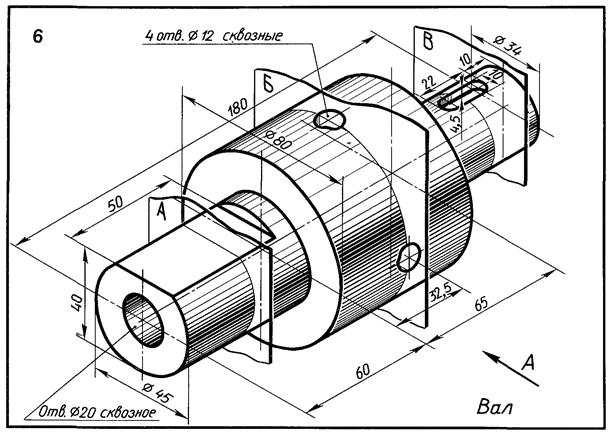

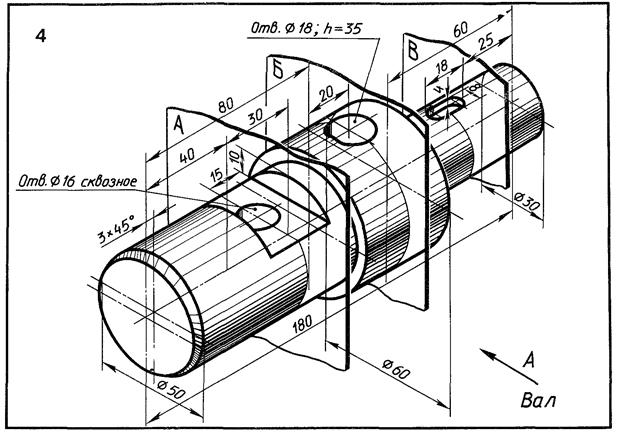

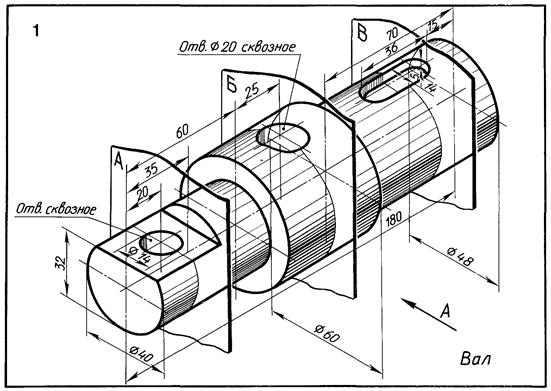

Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Читайте также: Компрессор skoda pkd 121 руководство по эксплуатации
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Читайте также: Балансир вала тойота камри
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
Начертить главный вид вала, взяв направление взгляда по стрелке А.Выполнить три сечения. Сечение плоскостью Арасположить на продолжении следа секущей плоскости; сечение плоскостью Б ‑ на свободном месте чертежа; сечение плоскостью В‑ в проекционной связи.
1. Потемкин, А. Инженерная графика. Просто и доступно/ А. Потемкин. – М.:Изд-во “Лори”, 2000.
2. Куничан, Г.И. КОМПАСС-ГРАФИК LT. Инструментальная панель. Панель расширенных команд. Панель спец. управления: методические рекомендации по выполнению практических работ по инженерной и компьютерной графике для студентов механических и технологических специальностей/ Г.И. Куничан, Л. И. Идт ‑ Алт. гос. техн. ун-т, БТИ. – Барнаул: Изд-во Алт. гос. техн. ун-та, 2003.
3. Куничан, Г.И. Построение пространственной модели: методические рекомендации по освоению графического редактора КОМПАС – ГРАФИК для студентов специальностей 070100, 120100, 130400, 170600, 171200, 171500, 190900, 230100, 251200, 340100/ Г.И. Куничан, А.Н. Блазнов, Л.И. Идт ‑ Алт. гос. техн. ун-т, БТИ. – Барнаул: Изд-во Алт. гос. техн. ун-та, 2005.
4. Куничан, Г.И. Построение моделей с ребрами жесткости в системе КОМПАС 3D: методические рекомендации по освоению графического редактора КОМПАС – ГРАФИК для студентов специальностей 070100, 120100, 130400, 170600, 171200, 171500, 190900, 230100,251200, 340100/ Г.И. Куничан, А.Н. Блазнов, Л.И. Идт, Н.Ю. Афанасьева/ — Алт. гос. техн. ун-т им. И.И.Ползунова, БТИ. – Барнаул: Изд-во Алт. гос. техн. ун-та, 2005. – 19 с.
5. Куничан, Г.И. Использование вспомогательных прямых при построении ломаного и наклонного разрезов: методические рекомендации по освоению графического редактора КОМПАС – ГРАФИК для студентов специальностей 070100, 120100, 130400, 170600, 171200, 171500, 190900, 230100,251200, 340100/ Г.И. Куничан, А.Н. Блазнов, Л.И. Идт. — Алт. гос. техн. ун-т им. И.И.Ползунова, БТИ. – Барнаул: Изд-во Алт. гос. техн. ун-та, 2005. – 21 с.
6. Куничан, Г. И. Использование вспомогательных прямых для построения трех видов детали: методические рекомендации по выполнению лабораторных и практических работ в системе КОМПАС – ГРАФИК для студентов специальностей 070100, 120100, 130400, 170600, 171200, 171500, 190900, 230100,251200, 340100/ Г.И. Куничан, А.Н. Блазнов, Л.И. Идт. — Алт. гос. техн. ун-т им. И.И.Ползунова, БТИ.- Бийск. Изд-во Алт. гос. техн. ун-та, 2005.
7. Левицкий, В.С. Машиностроительное черчение и автоматизация выполнения чертежей: учеб. для втузов / В.С. Левицкий – 5-е изд., перераб. и доп. – М.: Высш. шк., 2001. – 429 с.: ил.
Читайте также: Ваз 21214 как открутить гайку коленчатого вала
8. Чекмарев, А.А. Инженерная графика: учеб. для немаш. спец. Вузов/ А. Чекмарев – М.: Высш. шк., 1988. – 335 с.: ил.
9. Боголюбов, С.К. Инженерная графика: учебник для средних специальных учебных заведений / С.К. Боголюбов –3-е изд., испр. и дополн. – М.: Машиностроение, 2000.- с.352: ил.
10. Куничан, Г. И. Создание 3D-модели простой геометрической формы: методические рекомендации по выполнению лабораторных и практических работ в системе КОМПАС–ГРАФИК для студентов специальностей 240901, 151001, 160302, 260601, 240706, 170104, 200106, 190603, 240702, 220501./ Г.И. Куничан, Т.Н. Смирнова
Видео:Чтение машиностроительных чертежей деталей. Технические требования и обозначенияСкачать
Задание 4. Построение чертежа многоступенчатого вала с выполнением сечений
Видео:Разбираем чертеж детали ➤ Технические требования ➤ Допуски и посадки размеровСкачать
4.1 Цель
- изучение и практическое применение правил изображения предметов – построение видов и сечений в соответствии с ГОСТ 2.305–2008;
- изучение и практическое применение правил нанесения размеров на чертеже в соответствии с ГОСТ 2.307–2011;
- получение навыков построения вынесенных и наложенных сечений.
Видео:Читаем и создаем чертежи - Общие допускиСкачать
4.2 Содержание
- ознакомиться с заданием в соответствии с номером варианта (см. ниже);
- изучить по конспекту лекций требования ГОСТ 2.305–2008 по вопросам сечений, служащих для изображения предметов;
- по аксонометрическому изображению построить главный вид и выполнить два вынесенных и одно наложенное сечения через отверстия (углубления);
- нанести необходимые размеры согласно ГОСТ 2.307-2011.
Видео:Чертеж вала. Уровень: профессионал. Часть3. Допуски и посадкиСкачать
4.3 Порядок выполнения
- на формате А3 построить главное изображение детали Вал (из задания);
- построить два вынесенных сечения с различными обозначениями секущей плоскости для данного типа изображения;
- построить одно наложенное сечение;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-2011);
- заполнить основную надпись.
Рассмотрим выполнения данного задания на примере, показанном на Рисунке 4.1.
Рисунок 4.1 – Пример задания № 4 «Построение сечений многоступенчатого вала»
- Выберите главное изображение таким, чтобы форма шпоночного паза была понятна и видна (Рисунок 4.2). Постройте его.
Рисунок 4.2 – Главное изображение
- Постройте наложенное сечение квадратного сечения участка вала. Помним, что контур наложенного сечения строится тонкой сплошной линией (Рисунок 4.3).
Рисунок 4.3 – Наложенное сечение
- Постройте вынесенное сечение шпоночного паза, используя обозначение положения секущей плоскости как у разреза (Рисунок 4.4).
Рисунок 4.4 – Добавление вынесенного сечения шпоночного паза
- Постройте вынесенное сечение пересекающихся отверстий, обозначая положение секущей плоскости штрих-пунктирной линией (Рисунок 4.5).
Рисунок 4.5 – Добавление вынесенного сечения сквозных отверстий
- Нарисуйте недостающие осевые линии.
- Проставьте размеры согласно ГОСТ 2.307-2011.
Не забывайте о правиле группирования размеров!
- Заполните основную надпись.
Пример выполнения данного задания приведен на Рисунке 4.6.
Видео:Допуски в системе вал-отверстиеСкачать
4.4 Пример выполнения
Рисунок 4.6 – Пример выполнения контрольной работы № 4 «Построение сечений многоступенчатого вала»
