Чертежи валов для мельницы

Мне солод не мешками молоть. У меня это просто хобби, литров 20 в месяц-два. Если все оборудование покупать, то потратишь столько, что за такие бабки можно пивом просто упиться.

На вопросы не отвечаешь,ответы не читаешь олеган, 26 Окт. 13, 17:36

А объёмные посты ни о чём я читать не хочу. олеган, 26 Окт. 13, 17:36

Посл. ред. 04 Нояб. 13, 23:05 от Terry

Посл. ред. 22 Янв. 14, 17:15 от Terry

Посл. ред. 14 Февр. 14, 00:59 от Terry

спасибо за информацию, будет время еще поиграюсь с обрезками труб, хотя по хорошему понимаю что лучще купить готовый вариант но жалко 5 т.р. 14Znoj88, 14 Февр. 14, 01:09

Посл. ред. 14 Февр. 14, 07:36 от Terry

Солод давит отлично DIMIH, 12 Марта 14, 21:17

Ну вот и я собрал свою мельницу. DIMIH, 12 Марта 14, 21:17

Не пойму, валы гладкие что-ли?
Terry, 13 Марта 14, 20:08

В идеале валы должны быть гладкие, чтоб сохранить оболочку, но тогда, чтоб зерна не выскакивали вверх, а зажимаясь валами, попадали в рабочую зону, надо чтоб диаметр валов был около 25 см. Представляете размеры этой конструкции? Чтоб солод хоть как-то зажимался, наш коллега- изготовитель вынужден был сильно увеличить зазор между валами( у него 2 мм). Мы это уже проходили, года три назад)))))

Еще лет 50 тому назад(а 20 век был веком качества) у заводских 6-вальцовых, первые два уровня были не только гладкие, но и полированные.

Посл. ред. 14 Марта 14, 08:19 от Южанин

Посл. ред. 15 Марта 14, 11:11 от DIMIH

Посл. ред. 26 Марта 14, 21:34 от DIMIH

Все размещаемые материалы отражают исключительно мнения их авторов и могут не совпадать с мнением Администрации форума ХоумДистиллер.

© 2021 ХоумДистиллер (форум самогонщиков, пивоваров, виноделов, ректификаторов, зерновиков) & Simple Machines LLC
ПК версия

Добро пожаловать на ХоумДистиллер!

Хорошо, что ты зашел к нам, у нас много полезной информации и отличный ПОИСКОВИК в помощь!

Предупреждаем, Форум использует cookie файлы.

Видео:Изготовление вальцевой мельнички. Проще, чем кажется.Скачать

Схема двухвалковой мельницы.

Как собрать двухвалковую мельницу своими руками. Пошаговая инструкция.

Видео:Затяжка футеровок мельницыСкачать

Мельница для солода своими руками.

В этом видео я демонстрировал работу своей двухвалковой мельницы. Один из подписчиков на канале, попросил меня прислать ему чертежи.

К сожалению, чертежей у меня нет, так что постараюсь коротко и доступно описать, что потребуется для сборки двухвалковой мельницы у себя дома.

Видео:двух вальцовая мельница для солода своими руками чертежиСкачать

Составные части.

Для изготовления своей мельницы я использовал:

• Труба газовая 40мм (нержавейка) — 2 куска по 15-17 см
• Подшипник 35мм (от генератора на восьмерку вроде) — 4 шт.
• Шпилька 12мм
• Фанера 15 мм
• Стяжки (можно саморезы)
• Шайбы кузовные (12 мм отверстие)
• Шайбы обыкновенные (12 мм отверстие)
• Гайки для штанги (12 мм соответственно) (с защитой от скручивания и обычные)
• Пластиковая бутылка (любая)

Видео:Нарезка вальцовСкачать

Сборка мельницы для солода.

Первым делом, я отрезал трубы в одну длину.

Читайте также: Калибры для измерения валов

Далее сделал надсечки на трубах по спирали с шагом 3-5 мм. Как оказалось позднее — это совершенно бесполезно.

Поскольку солод не зажимался между валками, я сделал дополнительно надсечки вдоль трубы. Шаг тоже 3-5 мм. глубина 2-3 мм

Видео:Мельницы для солода: Обзор и сравнение. Какая лучше?Скачать

Изготовление валков для мельницы.

В трубу, с уже нанесенными надсечками, я вставил один подшипник. Диаметр отверстия в нем, как раз около 12 мм. а вот внешний чуть меньше, чем внутренний диаметр трубы, так что можно обмотать изолентой для центровки.

Потом, внешнее кольцо подшипника следует приварить к трубе (думаю, можно просто посадить на поксипол, сделав предварительно несколько надсечек.)

Далее я отрезал кусок шпильки, накрутил на нее гайку, одел маленькую шайбу и вставил внутрь трубы. Накрутил вторую гайку и одел 2 шайбу. Вставил второй подшипник. Приварил.

Думаю, тут нужна картинка. Проще показать, чем описывать положение каждой детали.

Вот схема 2 валков, ведущего и ведомого. Надеюсь все будет понятно. Я не мастер в рисовании схем, так что, извините. На картинках разделил детали по цвету, что бы не подписыать каждую отдельно.

Так же, прошу не обращать внимания на масштаб. Все-же это схема, а не чертеж.

Ну и на ведущем валу у меня есть гайки внутри, я их там похоронил. на самом деле они там не обязательны.

ведомый вал самодельной двухвалковой мельницы

ведущий вал самодельной двухвалковой мельницы

Как вы видите из картинок, ведущий вал стоит на подшипниках в корпусе. А вал, приварен к кузовным шайбам, которые приварены к шпильке. Таким образом, все это дело крутится вместе.

Корпус сделан из фанеры. Бункер тоже. Единственное, что пришлось доделать — это ограничитель для бункера, что бы зерно не рассыпалась по обе стороны от валка, ну и боковой ограничитель. А поскольку из фанеры такое вырезать мне было нечем, то я вырезал из пластиковой бутылки.

Думаю, на картинке опять проще объяснить.

Если у вас появились вопросы, я буду рад на них ответить.

Видео:анимация шаровой мельницы,Принцип работы,Как работает шаровая мельницаСкачать

самостоятельное изготовление вальцовой мельницы.

Эскизы с сайта http://www.brewiki.ru/
Перенес в 1-й пост, дабы не искать.
В архиве эскизы в формате CorelDraw x3. Добавил .pdf.

Закрытые подшипники http://www.dealextreme.com/search.dx/search.Steel Bearing
Боковины можно изготовить слесарным способом или лазерной порезкой. 2-й способ проще и лучше.
Заказывать порезку лучше в промцентрах, подальше от столицы и доставлять курьерскими службами. Выходит на порядок дешевле.
На поверхностях валов делается накат «алмазная грань». Инструмент — накатной ролик. Алмазная грань это в форме ромбика.

Вменяемых вам токарей, коллеги!

Вот здесь и здесь коллега Wygas разместил свои чертежи вальцовой мельницы с использованием труб в качестве основы вальцов.
Wygas, спасибо за конструктив.

Посл. ред. 02 Февр. 11, 21:51 от SpankyHam

к токарям идтить, за вальцевой. SpankyHam, 14 Апр. 10, 15:30

планирую делать такую waltor, 14 Апр. 10, 11:39

Я думаю, десятка три наш форум проглотит, даже не пукнув. SergioXXL, Tacit возьмут палюбому. Я себе закажу с доставкой до Москвы. SpankyHam, 14 Апр. 10, 12:22

waltor, это есть у нас сейчас поищу свои почеркушки .. ну и фотки

Читайте также: Пыльник рулевого вала 3302 силикон

сначала свои: идея была — сделать подшипники скольжения из фторопласта или капролона (красным цветом). валы показаны гладкими, на самом деле надо делать с насечкой.. считал для диаметра вала 40мм, длина вала 100мм. нужно 20 заходов резьбы (20 правой и 20 левой) с шагом резьбы 220 мм. глубина 2 мм. то есть ромбики нарезки должны быть более вытянуты по по оси вала. расстояние между валами регулируется эксцентриками с двух сторон. эксцентрики фиксируются от проворачивания (изменения зазора между валами) винтом с торца пластины . естественно все это можно (а может и нужно) перевести на подшипники качения.. но нужно именно закрытые подшипники. это надо подбирать что есть в наличие. и наверно стоит добавить две шестерни — чтобы сделать принудительный привод второго вала

Видео:МЕЛЬНИЦА СВОИМИ РУКАМИ!Скачать

Землянка

Видео:Тест-обзор двухвальцовой мельницы для солодаСкачать

четверг, 25 октября 2012 г.

Ветряная и водяная мельницы. Схемы, чертежи мельниц.

Видео:Монтаж подшипника с нагревом при ремонте мельницыСкачать

Мельница — ветряная и водяная

Самые древние приспособления для перемалывания зерна в муку и обдирания его в крупу сохранялись как семейные мельницы до начала ХХ в. и представляли собой ручные жернова из двух круглых в сечении камней из твердого кварцевого песчаника диаметром 40—60 см. Древнейшим типом мельниц считаются сооружения, где жернова вращались с помощью домашних животных. Последняя мельница такого типа прекратила свое существование в России в середине ХIХ в.

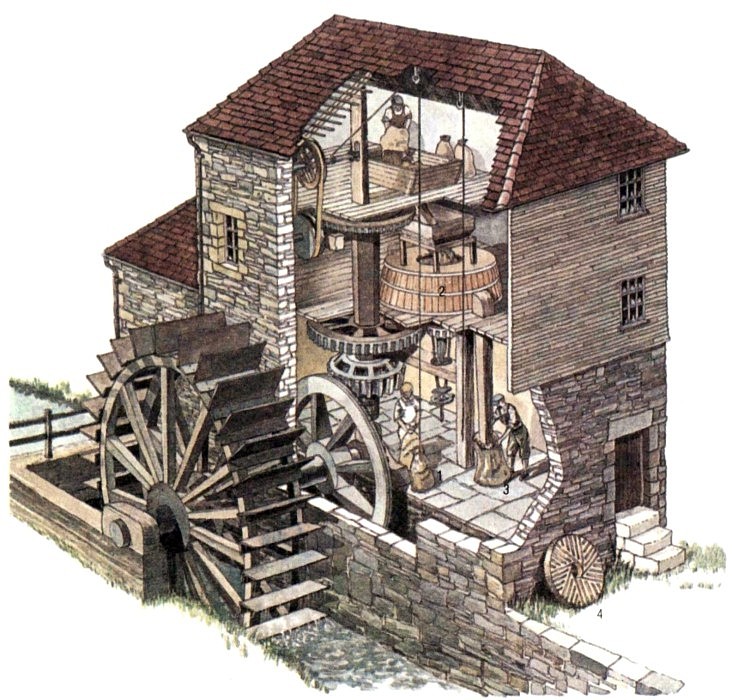

Энергию падающей на колесо с лопастями воды россияне научились использовать в начале второго тысячелетия. Водяные мельницы всегда были окружены ореолом таинственности, овеяны поэтическими легендами, сказаниями и суевериями. Мельницы-колесухи с омутом и водоворотом сами по себе небезопасные конструкции, что отражено в русской пословице: «Со всякой новой мельницы водяной подать возьмет».

Письменные и графические источники свидетельствуют о широком распространении в средней полосе и на Севере ветряных мельниц. Нередко крупные села были окружены кольцом в 20—30 мельниц, стоявших на высоких, открытых ветрам местах. Ветряные мельницы за сутки размалывали на жерновах от 100 до 400 пудов зерна. В них имелись также ступы (крупорушки) для получения крупы. Для того чтобы мельницы работали, их крылья надо было поворачивать под менявший направление ветер — это обусловило сочетание в каждой мельнице неподвижной и подвижной частей.

Русскими плотниками создано много разнообразных и остроумных вариантов мельниц. Уже в наше время зафиксировано более двадцати разновидностей их конструктивных решений. Из них можно выделить два принципиальных типа мельниц: «столбовки»

В первом типе мельничный амбар вращался на врытом в землю столбе. Опорой служили либо дополнительные столбы, либо пирамидальная бревенчатая клеть, рубленная «в реж», либо рама.
Принцип мельниц-шатровок был иной

Мельницы шатровки:
а — на усечённом восьмирике; б — на прямом восьмерике; в — восьмерик на амбаре.

— нижняя их часть в виде усеченного восьмигранного сруба была неподвижной, а меньшая по размеру верхняя часть вращалась под ветер. И этот тип в разных районах имел немало вариантов, в том числе мельницы-башни — четвериковые, шестериковые и восьмериковые.

Читайте также: Как определить количество валов по схеме

Все типы и варианты мельниц поражают точным конструктивным расчетом и логикой врубок, выдерживавших ветры большой силы. Народные зодчие уделяли также внимание внешнему облику этих единственных вертикальных хозяйственных сооружений, силуэт которых играл немалую роль в ансамбле селений. Это выражалось и в совершенстве пропорций, и в изяществе плотницких работ, и в резьбе на столбах и балконах.

Схема ветряной мельницы

Мельница на ослиной тяге

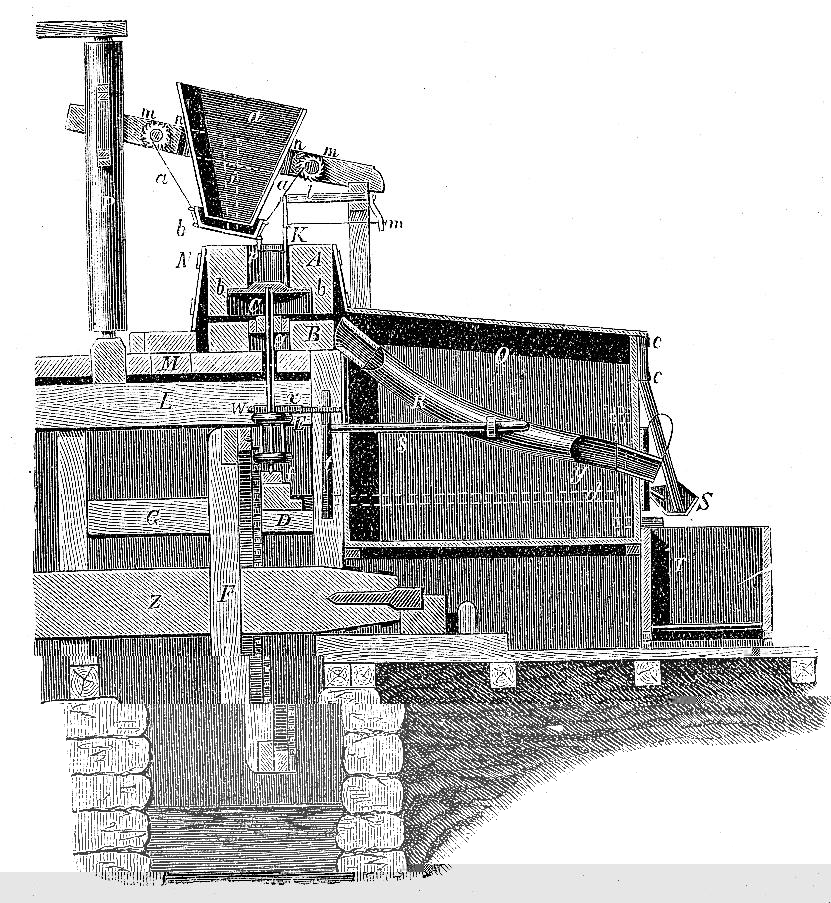

Самая существенная часть мукомольной мельницы —мельничный постав или снасть — состоит из двух жерновов: верхнего, или бегуна, А и — нижнего, или нижняка, В. Жернова представляют каменные круги значительной толщины, имеющие в средине сквозное отверстие, называемое очком, а на мелющей поверхности т. н. насечку (см. ниже). Нижний жернов лежит неподвижно; его очко плотно закрыто деревянною втулкою, кружловиною g, сквозь отверстие в центре которой проходитъ веретено С; на вершине последнего насажен бегун посредством железного стержня CC, укрепленного концами в горизонтальном положении в очке бегуна и называемаго параплицею, или порхлицею. В средине параплицы (и, следовательно, в центре жернова) с нижней ее стороны проделано пирамидальное или коническое углубление, в которое и входитъ соответственно заостренный верхний конец веретена С. При таком соединении бегуна с веретеном, первый вращается при вращении последнего и, в случае надобности, легко снимается с веретена. Нижний конец веретена вставлен шипом в подшипник, укрепленный на балке D. Последнюю можно поднимать и опускать и таким образом увеличивать и уменьшать раcстояние между жерновами. Веретено С вращается помощью т. н. цевочной шестерни Е; это — два диска, надетые на веретено в небольшом расстоянии друг от друга и скрепленные между собою, по окружности, вертикальными палочками. Цевочная шестерня вращается помощью лобового колеса F, имеющего на правой стороне своего обода зубья, захватывающие за палочки цевочной шестерни и таким образом вращающие ее вместе с веретеном. На ось Z надето крыло, которое и приводится в движение ветром; или, в водяной мельнице, — водяное колесо, приводимое в движение водою. Зерно вводится через ковш а и очко бегуна в промежуток между жерновами. Ковш состоит из воронки а и корытца b, подвешенного под очком бегуна. Размол зерна происходит в промежутке между верхнею поверхностью нижняка и нижнею бегуна. Оба жернова одеты кожухомъ N, который препятствует разбрасыванию зерен. По мере размола, зерна подвигаются действием центробежной силы и напором вновь прибывающихъ зерен) от центра нижняка к окружности, падают с нижняка и идут, по наклонному желобу, в пеклевальныйрукав R—для просеивания. Рукав Е сделан из шерстяной или шелковой ситяной ткани и помещен в закрытом ящике Q, из которого выставляется его нижележащий конец. Сначала просеивается тонкая мука и падает в задней части ящика; более грубая высевается в конце рукава; отруби задерживаются на ситке S, а самая грубая мука собирается в ящик T.
