Мотор-редуктор цилиндрического вида серии CVR компонуется на основе модульных элементов. Такая разновидность конфигураций изделия вызвана установкой двигателей – это относится к стандартному двигателю асинхронного типа, двигателю с тормозом, взрывозащищенному двигателю, серводвигателю, мотору IEC и пр.
Серия CVR пользуется особенной популярностью у потребителей, которые стремятся иметь изделие с высоким КПД и надежное в использовании.Серия CVR монтируется в любом удобном положении, изделие применяется в таких сферах промышленности, как текстильная, пищевая, химическая, металлургическая, очень удобен мотор-редуктор данной серии в логистике, при защите окружающей среды.
Модель CVR комплектуется червячным редуктором IDS-Drive, который имеет высокую степень модульности и обширный ассортимент входных и выходных аксессуаров. Изделия, входящие в линейку CVR (HMRV), расположены в литых корпусах, выполненных из алюминия, их типоразмеры представлены рядом: 025, 030, 040, 050, 063, 075, 090. Корпус, отлитый из чугуна, имеет типоразмеры 110 и 130. Роликоподшипник двойного конического типа имеет 3 типоразмера – 090, 110, и 130. Изделие заполняется маслом синтетического происхождения на заводе-изготовителе и его хватает на весь период работы.
- Червячный мотор-редуктор CVR063(i=25)IEC80B14/GL-803-4-1,1kW, 230/400VAC, 1400/min, IM B14, F, IP55 n2=56/мин, M2=169Нм, sf=1,0
- Описание
- Червячный мотор-редуктор CVR063(i=50)IEC80B14/АИС80A4/0,55*1500/3681 2/3 У2 IP55 Al ВЭ 405 RAL9006, n2=28,0/min, M2=124Nm, sf-1,1
- Описание
- Редуктор CVR030(i=15)IEC56B14 NRV030-15
- Описание
- Редукторы червячные VF, CVR
- Назначение
- Червячный мотор-редуктор NMRV 030
- Схема типового обозначения
- Технические характеристики NMRV 030
- Монтажные позиции
- Габаритные и присоединительные размеры
- 🎦 Видео
Видео:Червячные редукторы NMRW – идеальное соотношение цены и качестваСкачать

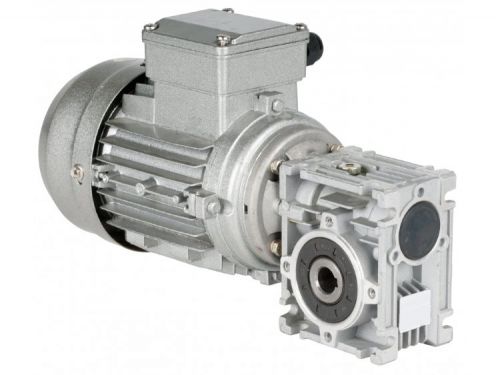

Червячный мотор-редуктор CVR063(i=25)IEC80B14/GL-803-4-1,1kW, 230/400VAC, 1400/min, IM B14, F, IP55 n2=56/мин, M2=169Нм, sf=1,0
Описание
Червячный мотор-редуктор CVR063(i=25)IEC80B14/GL-803-4-1,1kW, 230/400VAC, 1400/min, IM B14, F, IP55 n2=56/мин, M2=169Нм, sf=1,0
Червячные м-редукторы CVR — бюджетное решение с высокими показателями надежности и нагрузочной способности.
Мощность привода зависит от типоразмера и мощности электродвигателя, которая варьируется в диапазоне от 0,06 до 15 кВт. Благодаря своей универсальности мотор-редукторы CVR могут использоваться для замены устаревшего оборудования.
Общие технические характеристики червячных мотор-редукторов серии СRV:
- 11 типоразмеров червячных мотор-редукторов мощностью от 0,06 до 15 кВт;
- диапазон передаточных чисел – от 5 до 100;
- максимальный выходной момент – 1400 Н·м, допустимая радиальная нагрузка — 16500 Н
- корпус червячных мотор-редукторов серии до NMRV 105 типоразмера изготавливается из алюминиевого сплава;
- корпус червячных мотор-редукторов 110 – 200 типоразмеров изготавливается из серого чугуна марки G200, обработанного по FEM-технологии;
- зубчатые колеса червячной передачи изготавливаются из бронзового сплава GCuSn12 (UNI7013-72);
- профиль шлифовки червяка ZI (UNI4760);
- контроль качества Niemann (Fraunhofer Institute for Integrated Circuits);
- запатентованный компактный дизайн корпуса червячного мотор-редуктора;
- корпус червячных мотор-редукторов начиная с 030 типоразмера окрашен полиэпоксидной краской голубого (RAL 5010) цвета в соответствии со стандартами DIN 1843.
Модель CVR 063 — наиболее ходовой типоразмер в серии. Одноступенчатый агрегат компонуется электродвигателями IEC, выпускается в двух вариантах исполнения — с фланцами и на лапах.
Маркировка червячного мотор-редуктора
CVR 063 (i=30) IEC71B14 MS712-4
- Pn1 — входная механическая мощность
- M2max — номинальный выходной момент
- n2 -выходные обороты редуктора
- КПД — коэффициент полезного действия
- n1 — номинальные обороты двигателя
- i — передаточное число редуктора
- sf — сервис фактор мотор-редуктора
- РАМ — тип соединительного фланца
Видео:Червячные редукторы. Применения червячных редукторов и как правильно их подобратьСкачать
Червячный мотор-редуктор CVR063(i=50)IEC80B14/АИС80A4/0,55*1500/3681 2/3 У2 IP55 Al ВЭ 405 RAL9006, n2=28,0/min, M2=124Nm, sf-1,1
Описание
Червячные м-редукторы CRV — бюджетное решение с высокими показателями надежности и нагрузочной способности.
Мощность привода зависит от типоразмера и мощности электродвигателя, которая варьируется в диапазоне от 0,06 до 15 кВт. Благодаря своей универсальности мотор-редукторы CRV могут использоваться для замены устаревшего оборудования.
Читайте также: Масло в редуктор субару легаси аутбек
Общие технические характеристики червячных мотор-редукторов серии СRV:
- 11 типоразмеров червячных мотор-редукторов мощностью от 0,06 до 15 кВт;
- диапазон передаточных чисел – от 5 до 100;
- максимальный выходной момент – 1400 Н·м, допустимая радиальная нагрузка — 16500 Н
- корпус червячных мотор-редукторов серии до NMRV 105 типоразмера изготавливается из алюминиевого сплава;
- корпус червячных мотор-редукторов 110 – 200 типоразмеров изготавливается из серого чугуна марки G200, обработанного по FEM-технологии;
- зубчатые колеса червячной передачи изготавливаются из бронзового сплава GCuSn12 (UNI7013-72);
- профиль шлифовки червяка ZI (UNI4760);
- контроль качества Niemann (Fraunhofer Institute for Integrated Circuits);
- запатентованный компактный дизайн корпуса червячного мотор-редуктора;
- корпус червячных мотор-редукторов начиная с 030 типоразмера окрашен полиэпоксидной краской голубого (RAL 5010) цвета в соответствии со стандартами DIN 1843.
Модель CRV 063 — наиболее ходовой типоразмер в серии. Одноступенчатый агрегат компонуется электродвигателями IEC, выпускается в двух вариантах исполнения — с фланцами и на лапах.
Маркировка червячного мотор-редуктора
CVR 063 (i=30) IEC71B14 MS712-4
- Pn1 — входная механическая мощность
- M2max — номинальный выходной момент
- n2 -выходные обороты редуктора
- КПД — коэффициент полезного действия
- n1 — номинальные обороты двигателя
- i — передаточное число редуктора
- sf — сервис фактор мотор-редуктора
- РАМ — тип соединительного фланца
Видео:Червячные редукторы 2Ч 63, 40, 80, 100, 160Скачать
Редуктор CVR030(i=15)IEC56B14 NRV030-15
Описание
CVR063 Червячный редуктор CVR063(i=25)IEC80B14
Червячные редукторы CVR — бюджетное решение с высокими показателями надежности и нагрузочной способности.
Мощность привода зависит от типоразмера и мощности электродвигателя, которая варьируется в диапазоне от 0,06 до 15 кВт. Благодаря своей универсальности мотор-редукторы CVR могут использоваться для замены устаревшего оборудования.
Общие технические характеристики червячных мотор-редукторов серии NMRV:
- 11 типоразмеров червячных мотор-редукторов мощностью от 0,06 до 15 кВт;
- диапазон передаточных чисел – от 5 до 100;
- максимальный выходной момент – 1400 Н·м, допустимая радиальная нагрузка — 16500 Н
- корпус червячных мотор-редукторов серии до NMRV 105 типоразмера изготавливается из алюминиевого сплава;
- корпус червячных мотор-редукторов 110 – 200 типоразмеров изготавливается из серого чугуна марки G200, обработанного по FEM-технологии;
- зубчатые колеса червячной передачи изготавливаются из бронзового сплава GCuSn12 (UNI7013-72);
- профиль шлифовки червяка ZI (UNI4760);
- контроль качества Niemann (Fraunhofer Institute for Integrated Circuits);
- запатентованный компактный дизайн корпуса червячного мотор-редуктора;
- корпус червячных мотор-редукторов начиная с 030 типоразмера окрашен полиэпоксидной краской голубого (RAL 5010) цвета в соответствии со стандартами DIN 1843.
Модель CVR 063 — наиболее ходовой типоразмер в серии. Одноступенчатый агрегат компонуется электродвигателями IEC, выпускается в двух вариантах исполнения — с фланцами и на лапах.
Маркировка червячного мотор-редуктора
- Pn1 — входная механическая мощность
- M2max — номинальный выходной момент
- n2 -выходные обороты редуктора
- КПД — коэффициент полезного действия
- n1 — номинальные обороты двигателя
- i — передаточное число редуктора
- sf — сервис фактор мотор-редуктора
- РАМ — тип соединительного фланца
Видео:Червячный редуктор - Анимация сборки и работыСкачать
Редукторы червячные VF, CVR
Цена: по запросу
Назначение
Редукторы червячные CVR имеют литые алюминиевые корпуса типоразмера 026, 030, 040, 050, 063, 075, 090 и 110 и чугунный корпус типоразмера 130.
Читайте также: Откатные ворота ремонт редуктора
Редукторы червячные VF имеют корпус из чугуна и габаритные размеры 44-86.
Редукторы червячные VF, CVR заполнены синтетическим маслом на весь срок службы.
| Pn | 0.06 — 7.50 кВт | M2 | 12 — 1050 Nm | i | 5 — 100 |
Основные свойства:
— Литые алюминиевые корпуса типоразмера 026, 030, 040, 050, 063, 075, 090 и 110. Чугунный корпус типоразмера 130.
— Двойной конический роликоподшипник типоразмера 090, 110 и 130
— Заполнены синтетическим маслом на весь срок службы.
| Маркировка мотор-редуктора | |||||
| A | CVR | 050 | (i=30) | IEC71B14 | MS712-4 |
| A | A — Трехфазный асинхронный двигатель D — Двигатель постоянного тока |
| CVR | CVR — Червячный редуктор TRC, SRC — Цилиндрический редуктор TFC — Плоский цилиндрический редуктор TKC — Коническо-цилиндрический редуктор TSC — Коническо-червячный редуктор |
| 050 | Межосевое расстояние редуктора |
| (i=30) | Передаточное число редуктора |
| IEC71B14 | Тип соединительного фланца |
| MS712-4 | Тип двигателя |
| Маркировка червячного редуктора | ||||
| CVR | IS | 050 | (i=30) | IEC71B14 |
| CVR | Червячный редуктор |
| IS | IS — Цельный цилиндрический входной вал E — Быстроходный выходной вал |
| 050 | Межосевое расстояние редуктора |
| (i=30) | Передаточное число редуктора |
| IEC71B14 | Тип входного фланца |
| 0,06 kW | ||||||
| Габарит редуктора | i | PAM | n1=1400/min | |||
Мотор-редукторы с сервис-фактором (sf) ниже 0,9 не рекомендуются к использованию.
На мотор-редукторы с сервис-фактором (sf) ниже 0,9 гарантийные обязательства не распространяется.
Видео:Meyertec RV - обзор аксессуаров червячного редуктораСкачать
Червячный мотор-редуктор NMRV 030
Одноступенчатый червячный мотор-редуктор NMRV 030 развивает крутящий момент до 24 Нм. Фактические передаточные числа: от 5 до 80. В состав мотор-редуктора входит трехфазный асинхронный электродвигатель стандарта IEC мощностью 0,06 — 0,37 кВт. Привод может комплектоваться реактивной штангой, выходным фланцем, двухсторонним выходным валом.
Материалы деталей:
Корпус и фланцы — алюминий, червяк — сталь, венец червячного колеса — бронза.
Тип смазки: синтетическая ISO VG 320.
Вес: 1,2 кг.
Видео:Мотор-редукторы NMRV: обзор моделейСкачать
Схема типового обозначения
NMRV — 030 — 10 — 280 — 0,37 — B2
- NMRV — мотор-редуктор червячный
- 030 — типоразмер (межосевое расстояние, мм)
- 10 — передаточное число
- 280 — скорость вращения выходного вала, об/мин
- 0,37 — мощность электродвигателя, кВт
- B2 — монтажное положение
Видео:СБОРКА и РАЗБОРКА ЧЕРВЯЧНОГО РЕДУКТОРАСкачать
Технические характеристики NMRV 030
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Н*м | Сервис-фактор | Передаточное число | Электродвигатель IEC | Радиальная нагрузка, Н |
|---|---|---|---|---|---|---|
| 0,06 | 280.0 | 1.8 | 10.1 | 5 | 56A4 | 597 |
| 186.7 | 2.6 | 6.9 | 7.5 | 683 | ||
| 140.0 | 3.4 | 5.4 | 10 | 752 | ||
| 93.3 | 4.7 | 3.8 | 15 | 861 | ||
| 70.0 | 6.0 | 3.0 | 20 | 948 | ||
| 56.0 | 7.0 | 3.0 | 25 | 1021 | ||
| 46.7 | 8.0 | 2.5 | 30 | 1085 | ||
| 35.0 | 9.7 | 1.9 | 40 | 1194 | ||
| 28.0 | 11 | 1.5 | 50 | 1286 | ||
| 23.3 | 13 | 1.3 | 60 | 1367 | ||
| 17.5 | 14 | 0.9 | 80 | 1504 | ||
| 15.0 | 18 | 0.9 | 60 | 63А6 | 1583 | |
| 0,09 | 560.0 | 1.4 | 8.8 | 5 | 56A2 | 474 |
| 373.3 | 2.0 | 6.5 | 7.5 | 542 | ||
| 280.0 | 2.6 | 5.0 | 10 | 597 | ||
| 186.7 | 3.7 | 3.5 | 15 | 683 | ||
| 140.0 | 4.8 | 2.5 | 20 | 752 | ||
| 112.0 | 5.7 | 2.8 | 25 | 810 | ||
| 93.3 | 6.5 | 2.3 | 30 | 861 | ||
| 70.0 | 8.1 | 1.7 | 40 | 948 | ||
| 56.0 | 10 | 1.4 | 50 | 1021 | ||
| 46.7 | 11 | 1.1 | 60 | 56A2 | 1085 | |
| 35.0 | 13 | 0.9 | 80 | 1194 | ||
| 280.0 | 2.7 | 6.7 | 5 | 56B4 | 597 | |
| 186.7 | 3.9 | 4.6 | 7.5 | 683 | ||
| 140.0 | 5.0 | 3.6 | 10 | 752 | ||
| 93.3 | 7.1 | 2.5 | 15 | 861 | ||
| 70.0 | 9.0 | 2.0 | 20 | 948 | ||
| 56.0 | 10 | 2.0 | 25 | 1021 | ||
| 46.7 | 12 | 1.7 | 30 | 1085 | ||
| 35.0 | 14 | 1.2 | 40 | 1194 | ||
| 28.0 | 17 | 1.0 | 50 | 1286 | ||
| 23.3 | 19 | 0.9 | 60 | 1367 | ||
| 180.0 | 4.1 | 4.9 | 5 | 63B6 | 692 | |
| 120.0 | 5.9 | 3.4 | 7.5 | 792 | ||
| 90.0 | 7.6 | 2.6 | 10 | 871 | ||
| 60.0 | 11 | 1.9 | 15 | 997 | ||
| 45.0 | 13 | 1.5 | 20 | 1098 | ||
| 36.0 | 15 | 1.5 | 25 | 1183 | ||
| 30.0 | 17 | 1.2 | 30 | 1257 | ||
| 22.5 | 21 | 1.0 | 40 | 1383 | ||
| 18.0 | 24 | 0.7 | 50 | 1490 | ||
| 0,12 | 280.0 | 3.6 | 5.1 | 5 | 63A4 | 597 |
| 186.7 | 5.2 | 3.4 | 7.5 | 683 | ||
| 140.0 | 6.7 | 2.7 | 10 | 752 | ||
| 93.3 | 9.5 | 1.9 | 15 | 861 | ||
| 70.0 | 12 | 1.5 | 20 | 948 | ||
| 56.0 | 14 | 1.5 | 25 | 1021 | ||
| 46.7 | 16 | 1.3 | 30 | 1085 | ||
| 35.0 | 19 | 0.9 | 40 | 1194 | ||
| 28.0 | 23 | 0.8 | 50 | 1286 | ||
| 180.0 | 5.4 | 3.7 | 5 | 63C6 | 692 | |
| 120.0 | 7.9 | 2.5 | 7.5 | 792 | ||
| 90.0 | 10 | 2.0 | 10 | 871 | ||
| 60.0 | 14 | 1.4 | 15 | 997 | ||
| 45.0 | 18 | 1.1 | 20 | 1098 | ||
| 36.0 | 20 | 1.1 | 25 | 63C6 | 1183 | |
| 30.0 | 23 | 0.9 | 30 | 1257 | ||
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Н*м | Сервис-фактор | Передаточное число | Электродвигатель IEC | Радиальная нагрузка, Н |
| 0,18 | 560.0 | 2.7 | 4.4 | 5 | 63A2 | 474 |
| 373.3 | 4.0 | 3.2 | 7.5 | 542 | ||
| 280.0 | 5.2 | 2.5 | 10 | 597 | ||
| 186.7 | 7.5 | 1.7 | 15 | 683 | ||
| 140.0 | 10 | 1.3 | 20 | 752 | ||
| 112.0 | 11 | 1.4 | 25 | 810 | ||
| 93.3 | 13 | 1.1 | 30 | 861 | ||
| 70.0 | 16 | 0.9 | 40 | 948 | ||
| 280.0 | 5.3 | 3.4 | 5 | 63B4 | 597 | |
| 186.7 | 7.8 | 2.3 | 7.5 | 683 | ||
| 140.0 | 10 | 1.8 | 10 | 752 | ||
| 93.3 | 14 | 1.3 | 15 | 861 | ||
| 70.0 | 18 | 1.0 | 20 | 948 | ||
| 56.0 | 21 | 1.0 | 25 | 63B4 | 1021 | |
| 46.7 | 24 | 0.8 | 30 | 1085 | ||
| 0,25 | 560.0 | 3.8 | 3.2 | 5 | 63 B2 | 474 |
| 373.3 | 5.6 | 2.3 | 7.5 | 542 | ||
| 280.0 | 7.2 | 1.8 | 10 | 597 | ||
| 186.7 | 10 | 1.3 | 15 | 683 | ||
| 140.0 | 13 | 0.9 | 20 | 752 | ||
| 112.0 | 16 | 1.0 | 25 | 810 | ||
| 93.3 | 18 | 0.8 | 30 | 861 | ||
| 0,37 | 560.0 | 5.6 | 2.1 | 5 | 71A2 | 474 |
| 373.3 | 8.2 | 1.6 | 7.5 | 542 | ||
| 280.0 | 11 | 1.2 | 10 | 597 | ||
| 186.7 | 15 | 0.8 | 15 | 683 |
Видео:Червячный редуктор nmrv 040 c эл.двигателем 0.37квСкачать
Монтажные позиции
Видео:Редуктор - Ч 80Скачать
Габаритные и присоединительные размеры
Для просмотра 3D-модели мотор-редуктора NMRV 030 кликните на изображении. Удерживая левую кнопку мыши, разверните модель в нужной плоскости. Колесиком мыши можно приближать и удалять изображение.
Товар можно получить в будние дни на складе в Москве, Санкт-Петербурге или Ростове-на-Дону. Сроки отгрузки — 1-3 дня после оплаты. Заказ должен быть предварительно согласован с менеджером «ТЕХПРИВОД ИНЖИНИРИНГ».
При заказе на сумму от 100 000 руб. доставка в пределах Москвы бесплатна.
Заказ может быть доставлен в любой регион России. Доставка осуществляется транспортной компанией «Деловые Линии» либо перевозчиком, выбранным заказчиком. До терминала транспортной компании товар доставляется бесплатно. Примерную стоимость доставки можно рассчитать с помощью тарифного калькулятора.
Уточнить условия доставки и задать дополнительные вопросы можно по телефонам: +7 (495) 966-07-07 и 8 (800) 707-66-72 (бесплатный звонок).
- Свежие записи
- Чем отличается двухтактный мотор от четырехтактного
- Сколько масла заливать в редуктор мотоблока
- Какие моторы бывают у стиральных машин
- Какие валы отсутствуют в двухвальной кпп
- Как снять стопорную шайбу с вала
🎦 Видео
видео подбор мотор- редуктораСкачать
Мотор-редуктор червячный NMRV 40Скачать
Видео-обзор "Как выбрать мотор редуктор"Скачать
Червячные редукторы Ч-100, Ч-160Скачать
Редуктор червячный Ч-80, 1:40Скачать
Общий обзор редукторов NMRV. На что обратить внимание при покупке.Скачать
Обзор червячного редуктора NMRV063 с алиэкспресс 100:1Скачать
Шум и нагрев редуктораСкачать
Редуктор. Устройство. Конструкция. Виды и типы редукторовСкачать
Обзор вездехода Мини на максимальных шинах. Осадка на воде. Сравнение размеров Дикарь и Мини.Скачать
Редуктор червячный тип Ч-80-12,5-53, Мотор-Редуктор-Пром-КРСкачать
