Chevrolet cruze клапан абсорбера

Видео:Адсорбер cruze изнутриСкачать

Снятие, проверка и установка клапана продувки адсорбера

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отсоедините подводящий шланг от шту­цера клапана.

3. Извлеките клапан из держателя.

4. Нажав на пружинный фиксатор, отсоедини­те колодку жгута проводов от разъема клапана.

5. Отсоедините отводящий шланг от штуце­ра клапана и снимите клапан.

Так выглядит снятый с автомобиля электро­магнитный клапан продувки адсорбера. Об­ратите внимание на его маркировку, чтобы при замене установить такой же клапан.

6. Для проверки клапана присоедините к подводящему штуцеру клапана медицинский шприц (его используют в качестве насоса). Нажмите на плунжер шприца в клапане должно создаваться давление (оно будет ощу­щаться по стремлению плунжера шприца вер­нуться в исходное положение).

7. Затем подключите к выводам клапана ис­точник постоянного тока напряжением 12 В клапан должен открыться, а давление должно исчезнуть (плунжер шприца без сопротивле­ния утопится до упора). В противном случае замените клапан.

8. Установите клапан продувки адсорбера в порядке, обратном снятию.

Видео:Ошибки адсорбера. Симптомы неисправности и проверка клапана продувки адсорбераСкачать

Chevrolet Cruze 1.6 л — LDE, LLU замена адсорбера

Замена адсорбера системы улавливания паров топлива
Операция снятия
Приподнимите автомобиль Chevrolet Cruze 1.6 л — LDE, LLU на полную высоту. См. Подъем и пользование домкратом на автомобиле .
Уведомление: Не следует вдыхать воздух через трубки или трубопроводы системы улавливания паров топлива. Содержащиеся в них пары топлива могут вызвать отравление.

Не следует демонтировать заправочный трубопровод топливного бака, если уровень топлива в баке выше половины.
Демонтировать крепеж (2).
Если уровень топлива выше половины, приступить к Опорожнение топливного бака .
Демонтировать заправочный трубопровод топливного бака (3) с наливного патрубка топливного бака (1)

Уведомление: Во избежание травмирования при работе на или под автомобилем следует устанавливать добавочные опоры, если для вывешивания автомобиля применяется только домкрат.

Аккуратно: При вывешивании автомобиля Шевроле Круз 1.6 л — LDE, LLU с опорой на лонжероны или прочие рекомендованные площадки нужно наблюдать за тем, чтобы опорные площадки не попали на каталитический нейтрализатор, трубки тормозной системы или системы питания. Если опорные площадки попадут на какие-нибудь из предписанных частей, это приведет к повреждению автомобиля или ухудшению его эксплуатационных качеств.
Поставить под топливный бак приемлемый домкрат.
Открутить 2 болта (2) крепежных лент топливного бака.
Демонтировать 2 крепежные ленты (1) топливного бака.

Следует обратить внимание на прочие части (например, трубы или трубопроводы), которые устанавливают на топливный бак. Несколько спустить топливный бак так, чтобы свободно можно было демонтировать адсорбер системы улавливания паров бензина. Демонтировать топливный бак автомобиля Chevrolet Cruze 1.6 л — LDE, LLU, см. Замена топливного бака .
Спустить топливный бак на высоту, при которой свободно демонтировать адсорбер системы улавливания паров бензина.

Уведомление: При работе с топливом следует неизменно применять защитные очки для предупреждения проникновения брызг топлива в глаза.
Отделить вентиляционный шланг топливного бака (2).
Отделить штекер жгута кабелей адсорбера системы улавливания паров бензина.
Отделить шланг продувки (4) адсорбера системы улавливания паров бензина.
Демонтировать адсорбер системы улавливания паров бензина (1) с кронштейна (3).
Операция установки

Поставить адсорбер системы улавливания паров бензина (1) автомобиля Chevrolet Cruze 1.6 л — LDE, LLU на кронштейн (3).
Подключить шланг продувки (4) адсорбера системы улавливания паров бензина.
Подключить штекер жгута кабелей адсорбера системы улавливания паров бензина.
Подключить вентиляционный шланг топливного бака (2).
Приподнять топливный бак в изначальное состояние.

Поставить 2 крепежные ленты (1) топливного бака.
Закрутить 2 болта (2) крепежных лент топливного бака и зажать их с моментом затяжки 23 Н·м (17 фунт фут).
Демонтировать регулируемый домкрат.

Насадить заправочный трубопровод топливного бака (3) на наливной патрубок топливного бака (1).
Поставить хомут (2) и зажать его с моментом затяжки 3 Н·м (27 фунт дюйм).
Спустить автомобиль на его полную высоту.

Видео:КАК ПРОВЕРИТЬ КЛАПАН АДСОРБЕРАСкачать

Снятие, проверка и установка клапана продувки адсорбера

Видео:Замена датчика адсорбера Opel Astra jСкачать

Снятие, проверка и установка клапана продувки адсорбера Chevrolet Cruze

2. Отсоедините подводящий шланг от шту­цера клапана.

3. Извлеките клапан из держателя.

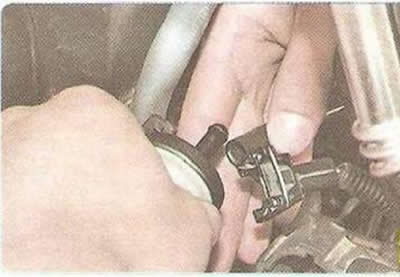

4. Нажав на пружинный фиксатор, отсоедини­те колодку жгута проводов от разъема клапана.

5. Отсоедините отводящий шланг от штуце­ра клапана и снимите клапан.

Читайте также: Клапан обратный чертеж автокад

Так выглядит снятый с автомобиля электро­магнитный клапан продувки адсорбера. Об­ратите внимание на его маркировку, чтобы при замене установить такой же клапан.

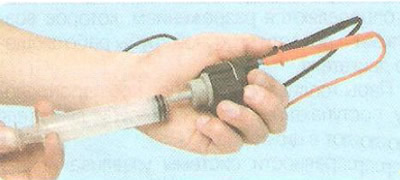

6. Для проверки клапана присоедините к подводящему штуцеру клапана медицинский шприц (его используют в качестве насоса). Нажмите на плунжер шприца в клапане должно создаваться давление (оно будет ощу­щаться по стремлению плунжера шприца вер­нуться в исходное положение).

7. Затем подключите к выводам клапана ис­точник постоянного тока напряжением 12 В клапан должен открыться, а давление должно исчезнуть (плунжер шприца без сопротивле­ния утопится до упора). В противном случае замените клапан. 8. Установите клапан продувки адсорбера в порядке, обратном снятию.

Видео про «Снятие, проверка и установка клапана продувки адсорбера» для Chevrolet Cruze

Клапан Адсорбера
ЧИСТИМ ФАЗОРЕГУЛЯТОРЫ Chevrolet Cruze 1.8 ECOTEC \ Phase regulators clean Chevrolet Cruze 1.8 ECOTEC
Снятие бензобака , адсорбера , Опель Астра J 2010г.

Видео:Полная проверка адсорбера и электромагнитного клапана продувки, признаки его неисправностиСкачать

Адсорбер и как проверить клапан адсорбера

Рассмотрим на простом языке, как работает адсорбер на автомобиле, какие могут быть неисправности адсорбера, а также, как просто проверить клапан адсорбера.

Многие автолюбители не знают, что такое адсорбер и уж, тем более, зачем он нужен и установлен ли он на их авто. Также большинство недооценивают этот узел и считают его второстепенным в устройстве автомобиля.

Заблуждения встречаются и в понимании принципа работы продувочного клапана адсорбера.

Ну разберемся во всем по порядку.

Видео:Неисправный клапан адсорбера.СимптомыСкачать

Адсорбер или Абсорбер

В интернете и в автомобильных сообществах можно встретить оба этих названия. Но на самом деле это две разные системы, а на автомобиле установлен именно адсорбер. Поэтому называть сие устройство абсорбером не верно.

Адсорберы используются как в промышленности, так и в автомобилестроении.

Причем, начиная с введения норм токсичности ЕВРО 2, данные системы обязательны к установке на транспортные средства.

Видео:Внешний клапан картерных газов для Chevrolet Cruze за 1300 рублей. Решение проблемы белого дыма.Скачать

Для чего нужен адсорбер

Адсорбер предназначен для уменьшения загрязнения окружающей среды парами бензина. Всем известно, что бензин очень хорошо испаряется.

Это с ним происходит и в бензобаке автомобиля.

Из-за этого повышается давление в топливном баке, что является проблемой.

Чтобы решить данную проблему, бензобак необходимо сообщать с атмосферой. Благодаря этому мы сможем поддерживать давление в баке приближенным к атмосферному.

Но если мы просто соединим бак с атмосферой, тогда бензин будет испаряться прямо в окружающую среду, нанося вред экологии.

На старых авто системы адсорбера не было. Поэтому возле них практически всегда ощущался запах бензина. С введением норм ЕВРО 2, это стало недопустимо и все автомобили обязали устанавливать системы улавливания паров бензина.

На простом языке – на автомобилях без адсорбера бензин испаряется в атмосферу, а на авто с адсорбером эти пары сжигаются (окисляются) в цилиндрах двигателя.

Простыми словами, система улавливания паров топлива (EVAP) – это система вентиляции топливного бака, состоящая обычно из:

• Гравитационного клапана
• Адсорбера
• Управляемого клапана продувки адсорбера
• Трубопроводов

Видео:Клапан Адсорбера. Проверяем без приборов.Скачать

Гравитационный клапан адсорбера

Гравитационный клапан является обязательным элементом системы. Он предотвращает попадание топлива из бензобака в адсорбер при опрокидывании автомобиля.

Устанавливаться может как в бензобаке, так и за его пределами. Например, на Шевроле Нива он установлен возле заливной горловины, а на Шевроле Лачетти в бензобаке

Видео:Chevrolet Cruze ВЫСОКИЙ РАСХОД ТОПЛИВА. ТРОИТ. НЕ ЕДЕТ . ПРОВАЛЫ. И ТУПИТ.Скачать

Где находится адсорбер

Принцип работы адсорбера на разных авто одинаков, разница лишь в форме и расположении адсорбера и клапана продувки. У некоторых он установлен в моторном отсеке. Например, ВАЗ 2115

А, например, у Шевроле Лачетти – под днищем возле заднего колеса

Видео:Как удалить АДСОРБЕР и клапан адсорбера. Плавают обороты, глохнет двигательСкачать

Как работает адсорбер

Пары топлива из бака через гравитационный клапан попадают в адсорбер (емкость с активированным углем) через штуцер с надписью “TANK”, где накапливаются, пока двигатель не работает. Второй штуцер адсорбера с надписью “PURGE” соединен трубкой с клапаном продувки адсорбера, а третий с надписью “AIR” соединен с атмосферой.

1- вентиляционный штуцер AIR, 2 – штуцер TANK трубки подвода паров топлива из бака к адсорберу, 3 – штуцер PURGE трубки отвода паров топлива от адсорбера к клапану

Более понятно это выглядит следующим образом.

Автомобиль стоит на стоянке. Бензин в баке постепенно испаряется, повышая давление. Избыток давления стравливается по пути – гравитационный клапан-адсорбер-атмосферный штуцер адсорбера.

То есть, давление стравливается в атмосферу, но пары топлива при этом конденсируются на активированном угле адсорбера.

При остановленном двигателе электромагнитный клапан продувки закрыт, и в этом случае адсорбер не сообщается со впускным коллектором.

При работе двигателя ЭБУ, управляя электромагнитным клапаном, осуществляет продувку адсорбера свежим воздухом за счет разрежения во впускном коллекторе. То есть, пары высасываются из адсорбера, а по атмосферному штуцеру в адсорбер заходит свежий воздух.

Пары бензина смешиваются с воздухом и отводятся во впускной коллектор за дроссель и далее поступают в цилиндры двигателя.

Поэтому адсорбер можно образно сравнить с самоочищающимся фильтром отстойником.

Видео:Клапан АдсорбераСкачать

Как работает клапан адсорбера

Многие ошибочно считают, что при запуске двигателя на клапан адсорбера сразу подаётся напряжение и он открывается, продувая адсорбер. Даже видел “пособия” и “обучающие видео” по этому поводу. На самом же деле управление клапаном продувки осуществляется ЭБУ по специальным алгоритмам, основанным на показаниях датчиков температуры, расхода воздуха и т.д.

Читайте также: Гравитационный клапан бензобака газель

Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов ЭБУ и тем интенсивнее продувка.

Именно импульсы, а не просто подача напряжения! Поэтому есть такое понятие, как “скважность продувки адсорбера”, которая находится в пределах от 0% до 100%.

Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer. За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%.

Клапан адсорбера образно можно сравнить с водопроводным вентилем, нежели с клапаном. То есть, клапан адсорбера не просто открывается/закрывается, а регулирует интенсивность прохождения газов.

Видео:Ремонт своими руками - замена клапана абсорбераСкачать

Неисправности адсорбера

Неисправный адсорбер может привести к двум самым распространенным проблемам:

1. Так как адсорбер напрямую связан с давлением в бензобаке, то при его неисправности могут раздаваться хлопки в бензобаке, а также может слышаться характерное шипение при откручивании пробки заливной горловины.

2. При неисправности клапана адсорбера может наблюдаться очень нестабильный холостой ход. Особенно при прогреве. Именно такой случай я диагностировал в этом видео

Видео:Зачем нужен адсорбер и как работает клапан адсорбераСкачать

Как проверить клапан адсорбера

Принцип проверки на большинстве автомобилей одинаков, но мы рассмотрим на примере Шевроле Лачетти.

Проблемы с клапаном продувки адсорбера можно разделить на несколько основных пунктов:

• не приходят импульсы на клапан
• неисправность обмотки клапана
• заклинивание клапана в открытом положении
• заклинивание клапана в закрытом положении

Проверить целостность проводки и работоспособность клапана можно как программными методами, так и обычным мультиметром. А вот проверить герметичность клапана можно только физически.

Проверить импульсы, проводку и обмотку клапана очень просто программой Chevrolet Explorer, во вкладочке “управление механизмами – тест клапана продувки адсорбера”. При нажатии на кнопку “ВКЛ” в диаграмме программы мы увидим вот такие сигналы

Это означает, что ЭБУ дает команду на клапан. Вместе с этим от клапана будет исходить звук щелчков в такт с этими сигналами, что, в свою очередь, означает, что импульсы до клапана доходят и обмотка целая, так как клапан срабатывает.

Кстати, если у Вас ещё нет диагностического адаптера, тогда советую обязательно прочитать рубрику диагностики и приобрести адаптер.

Электрическая часть исправна. Это мы проверили. Но чтобы быть уверенными, что клапан не заклинил физически, его можно снять и проверить. Демонтируется он очень легко и на это у меня уходит не больше 30 секунд.

К клапану подключены две трубки и разъем с двумя проводами. Сам клапан даже не прикручен, а просто вставлен в своё рабочее место.

На фото одна трубка уже снята.

Чтобы снять клапан достаточно сдёрнуть две трубки, отмеченные зелёной и красной стрелкой(красная уже снята, а зелёная плохо видна с этого ракурса). Трубки снимаются просто и легко без всяких фиксаторов.

Затем нажать на металлический фиксатор и отстегнуть колодку проводов (показано желтой стрелкой)

После этого надавить на штуцер, показанный красной стрелкой и клапан выйдет из своего посадочного места

Клапан является нормально закрытым, то есть без подачи напряжения он не пропускает воздух. Нужно это проверить любым доступным способом.

У меня для этих целей имеется шприц и кусочек вакуумной трубки, оставшейся после замены трубок датчика абсолютного давления.

Также необходима емкость с водой.

Нужно подключить шприц к тонкому штуцеру клапана, а толстый штуцер опустить в воду

Примечание. На толстый штуцер удобнее одеть отрезок шланга и опустить его в воду.

Давим на поршень шприца. Воздух при этом не должен проходить. То есть, в воде не должно быть пузырьков воздуха

При перемещении поршня шприца должно ощущаться сопротивление, а сам поршень стремится вернуться в первоначальное положение, что означает герметизацию клапана.

Осталось проверить только открытие клапана. Для этого берем два провода с такими мини-мамами

И подключаем к разъёму клапана адсорбера

Передвигаем поршень шприца и подключаем провода к аккумуляторной батарее. При подключении должен раздаться щелчок. Это значит, что клапан открылся.

В воде при этом будут видны пузыри воздуха

Можно также проверить сопротивление обмотки клапана. Оно должно составлять 25-30 Ом

Бывает такое, что клапан не открывается. Тогда его только менять на исправный.

Видео:Как проверить клапан продувки адсорбера, типичные признаки неисправностиСкачать

Видео Как проверить клапан адсорбера

Посмотрите более подробно, как проверить клапан адсорбера на нашем видео

Видео:клапан абсорбера и сам абсорбер и его восстановлениеСкачать

Что такое адсорбер и как он работает. Видео

Видео версия про адсорбер

Видео:исправная клапанная крышка, как должно быть. opel, chevrolet, aveo.Скачать

Артикул клапана адсорбера Шевроле Лачетти 1.6

Номерок клапана – GM 96408210

Свечи на Лачетти. Какие применяются и как заменить

Лампы Лачетти

Как правильно подтянуть тросик газа на Лачетти. Фото и видео

Адсорбер и как проверить клапан адсорбера : 29 комментариев

Добрый вечер. На счет проверки все понял. Пока не совсем понятно на счет проблемы хлопков после остановки машины (машина обычно хорошо прогрета после длительной езды), часто такая проблема встречается. На сколько я понял многие грешат на угольный фильтр и пытаются его греть и размягчать уголь в нем. Хочется услышать ваше мнение по этому поводу. Спасибо)

Читайте также: Переплет мягкий с клапаном

Приветствую, Владимир. Проблема в том, что бак должен без особых препятствий сообщаться с атмосферой. В адсорбере есть трубка, которая сообщается с атмосферой.
Когда авто стоит, то избыток испарения бензина отводится в адсорбер. При поездке клапан адсорбера периодически открывается и отсасывает пары топлива. Одновременно с этим, через атмосферную трубку подаётся воздух.
Если воздух будет подаваться с сопротивлением, то в баке образуется разрежение от работы насоса и от открытого клапана адсорбера. После остановки насос останавливается и клапан закрывается, а в баке восстанавливается давление и слышно хлопок.
Фильтрующий элемент в адсорбере имеет свойство уплотняться и снижать пропускную способность. Также негерметичный клапан адсорбера может создавать повышенное разрежение. Учитывая логи, выложенные на форуме, где положение ДЗ составляет всего 1.6%, то очень может быть, что проблема в нарушении клапана адсорбера. Или, допустим, клапана вентиляции картера. Довольно часто я определяю подсосы отключением этих систем от впускного коллектора и глушу их штуцера. Если положение ДЗ становится около 3%, значит какой-то клапан не работает должным образом. Чаще всего виноват клапан системы вентиляции картера, но и клапан адсорбера тоже может доставлять проблемы. Особенно, если бак хлопает после остановки.

В общем смысл я понял. В первую очередь надо проверить клапан адсорбера на работоспособность. Там уже видно будет. Холопки есть, проблема по сути старая.

Проверил сегодня клапан адсорбера. Ниже приведу пару фоток проверки и лог. По проверкам все отлично с клапаном. По хлопкам остается только фильтр угольный. Его или менять или восстанавливать пробовать. Может есть когда этого фильтра? интересно сколько новый стоит.

Володь, для начала стоит попробовать его восстановить, потому что за новый просят около 2000 грн.
Номерок его 96553844

Да не мало так стоит… Будем пробывать восстанавливать. Читал что пытаются его греть и чуть-ли не ногами по нему ходить) может есть у кого практический опыт как над ним лучше поколдовать?

Практический опыт у меня есть. Но не на своём автомобиле. Хотя это сути не меняет.
Была такая проблема на универсале. Адсорбер даже снимать не пришлось.
У хозяина машины была ручная шлифовальная машинка. Мы залезли в смотровую яму и хорошенько приложились к адсорберу вибрацией от этой шлифмашинки. После этого проблемы ушли
Думаю, что и обычная ударная дрель сгодится.
Товарищ даже патент думал получить за устройство адсорбера вместе с вибратором. Нажал кнопку и вибратор восстановил сыпучесть адсорбера

Круто! А с ямы доступ к адсорберу удобный? Или лучше колесо снять? Хочу попробовать данную реанимацию

Да метода крутая! Буду обязательно пробовать

Для этих целей доступ к адсорберу из ямы очень удобный
Эту методу мы позаимствовали на заводе по переработке спирта и производству алкогольных напитков. Раньше приходилось частенько там бывать . Так вот там тоже используют угольные адсорберы для производственных нужд. И на адсорберах стоят вибраторы для возобновления сыпучести угольных гранул.
Правда сигнал на вибраторы подаётся строго 10-400 Гц. Но наша шлифмашинка тоже справилась отлично

Скажите, а как понять, что нужно восстанавливать угольный фильтр? Какие симптомы?

Сергей, чаще всего – это хлопки в бензобаке и характерное шипение при откручивании крышки бензобака.
При диагностике – при принудительном открытии клапана, датчик кислорода должен на это отреагировать. Если этого не произошло, тогда под проверку клапан и фильтр

Хлопки в бензобаке после остановки машины на пример на светофоре. Можно скать что такое впечатление что зимой не так сильно выражено а вот летом регулярно, хотя это относительно. Все никак руки до перфоратора не дотянуться… но очень хочется.

Андрей, здравствуйте.
По поводу клапана продувки адсорбера вопрос. Снял я его и проверил он механически исправен ( шпирцом не дуется, подаю напряжение на него от АКБ, открывается клапан и продувается).
Но когда в шевроле экспрорере нажимаю в меню управления механизмами на “ВКЛ” в меню продувки адсорбера, то нечего не происходит, вообще нечего, как был график 0 %, так и стоит дальше. Что это может быть? Как проверить, может ЭБУ не посылает сигналы на коннектор датчика продувки? Или сам угольный элемент закоксовался и поэтому нет реакции на тест продувки адсорбера?

Приветствую, Дмитрий. Клапан при этом тоже молчит?

Через программу, молчит..Напрямую к АКБ – цокает.

Я бы еще обратил внимание, дает ли ЭБУ команду на открытие клапана во время обычной поездки.
Также проверил бы наличие напряжения на первом контакте клапана при работающем двигателе. И проверил сопротивление провода от второго контакта клапана к 65 контакту ЭБУ

ЭБУ изредка по графикам да выдает от 2 до 6 % открытие.
Напряжение и сопротивление с подключенным клапаном через скрепки проверять, или просто в разъеме для клапана?

📹 Видео

Как проверить клапан Адсорбера. Стучит клапан адсорбера. Ravon R4, Chevrolet Cobalt, Daewoo Gentra.Скачать

Топливный бак Опель Астра J/Cruze/Aveo. Ремонт модуля топливного насоса. Продувка адсорбера.Скачать

Пропадает тяга двигателя? Адсорбер и крышка бензобака автомобиляСкачать

На что влияет не работающий клапан адсорбераСкачать
