Чиллер с инверторным компрессором (5 видео)

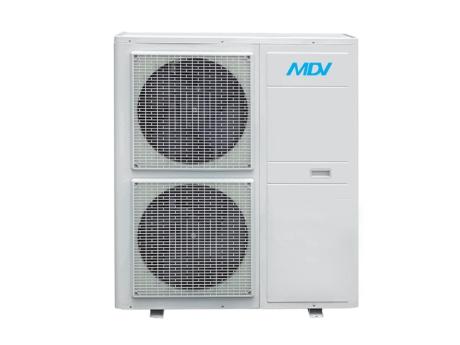

DC-инверторные мини-чиллеры с воздушным охлаждением конденсатора MDV

Охлаждение и обогрев. На помещение ≈ от 50 м 2 до 145 м 2 .

В наличии. Бесплатная доставка по Москве.

DC-инверторные мини-чиллеры с воздушным охлаждением конденсатора MDV Вы можете приобрести в нашей компании, которая является официальным дилером MDV в России. Мы осуществляем поставку, монтаж и сервисное обслуживание оборудования MDV.

Содержание

Модельный ряд и цены
Описание
Все характеристики
Оплата
Доставка
Инверторные чиллеры
Принцип работы
Преимущества инверторных чиллеров
Инверторные чиллеры Daikin
🌟 Видео

Видео:Холодильник с Инверторным КомпрессоромСкачать

Модельный ряд и цены

Видео:Как работает чиллерСкачать

Описание

*инверторный компрессор и мотор вентилятора наружного блока

Инверторные мини-чиллеры MDV с воздушным охлаждением конденсатора подготовлены для работы на водногликолевых смесях. Используются для кондиционирования объектов сравнительно небольшой площади: квартир, коттеджей, торговых павильонов, мини-гостиниц и офисных зданий. Идеально подходят для небольших частных домов.

Преимущества и особенности:

Поставляются как устройства в сборе. Необходимо только подключить трубы с теплоносителем и электропитание, при этом не требуется работы с холодильным контуром, что значительно экономит время и затраты на монтаж.

Мини-чиллеры MDV поставляются со встроенным контроллером. Возможно подключение выносной проводной панели управления.

Оснащаются качественными комплектующими известных производителей, например, в мини-чиллерах MDV применяются насосы немецкого производителя WILO.

Видео:Инверторные чиллеры с воздушным охлаждением конденсатора со встроенным модулем фрикулинга.Скачать

Все характеристики

Видео:Выбираем КОМПРЕССОР ДЛЯ ХОЛОДИЛЬНИКАСкачать

Оплата

Наличными при получении заказа

Заказ можно оплатить наличными при доставке или получении в пункте самовывоза. Банковским переводом от ФЛ.

Оплатить заказ можно в любом банке по счету, выставленному на Ваше имя. Запросите счет у менеджера, распечатайте его, произведите оплату в течении трех рабочих дней и ожидайте доставку.

Оплатить заказ банковской картой можно:

через платежный терминал курьера
через стационарный терминал в пунктах самовывоза
через форму на сайте

Никакие комиссии с плательщика не взимаются.

Заказ можно оплатить электронными деньгами. Для этого Вам необходимо оформить заказ у менеджера, затем ввести номер выставленного вам счета и фамилию плательщика в форме оплаты. После нажатия кнопки Оплатить, Вы будете переадресованы на свой кошелек, где автоматически заполнится назначение платежа и сумма.

В кредит или рассрочку можно купить любой товар дороже 10000 рублей. Для оформления вам необходимо нажать кнопку «Кредит в кредит» в карточке выбранного товара. Далее заполнить несколько обязательных полей и оформить заявку.

Безналичным платежом от ЮЛ

Оплатить заказ можно от ЮЛ по выставленному счету либо договору. Все товары и услуги реализуются с НДС. При отгрузке необходимо иметь доверенность или печать получателя.

Видео:Что такое DC-инвертор. Инверторные чиллеры LESSARСкачать

Доставка

Часы работы службы доставки: Рабочие дни с 9 до 21 часов, в субботу с 10 до 19 часов

Стоимость доставки: По Москве в пределах МКАД — 2000 руб. Доставка за пределы МКАД оплачивается дополнительно из расчета 40 руб за 1 км. На кондиционеры с монтажом действуют особые условия доставки.

Сроки доставки: Возможна доставка в день заказа!

Доставка по Росиии: При заказе из любого населенного пункта России, на следующий день после заказа, приобретенный Вами товар бесплатно будет доставлен до терминала транспортной компании в Москве. Мы работаем со всеми крупными транспортными компаниями, поэтому Вы можете выбрать любую из них исходя из своих предпочтений, или наш менеджер поможет подобрать наиболее выгодный вариант доставки. При отправке оборудования через транспортные компании, все оборудование проходит дополнительную проверку по качеству и комплектности, для исключения малейшей вероятности возврата. Доставка по России осуществляется только после полной оплаты заказа.

Видео:DC-инвертор. Инверторные чиллерыСкачать

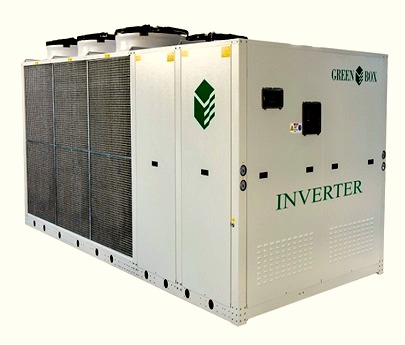

Инверторные чиллеры

Существуют различные системы кондиционирования воздуха и регулирования температуры в жилых, производственных и общественных помещениях. На сегодняшний день лидером в достижении самых высоких уровней эффективности и комфорта являются инверторные чиллеры.

Первый холодильный агрегат с инверторным регулированием производительности компрессора выпустила в 2004 году компания Mc Quay International. Сегодня такая продукция представлена в ассортименте многих производителей, среди которых Daikin, Timberk, Mitsubishi, Carrier, Venterra, General Climate и др. Установка оборудования такого типа подходит как для внутреннего обогрева или охлаждения крупных строительных объектов (административные и офисные здания, больницы, гостиницы, торговые комплексы, жилые здания), так и для небольших площадей производственного назначения.

Видео:Обзор модульного чиллера QUATTROCLIMAСкачать

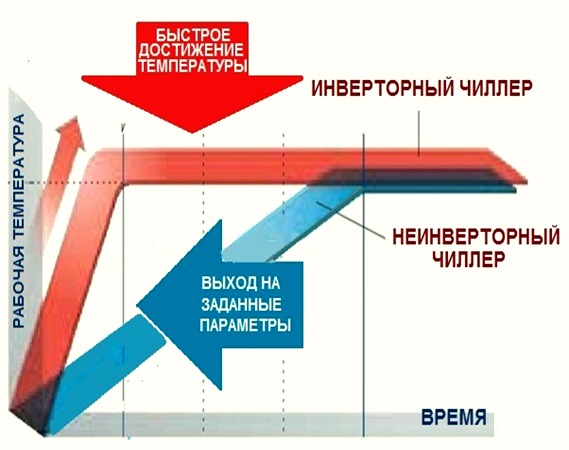

Принцип работы

Основным компонентом устройств, работающих по подобному принципу, является инвертор (преобразователь частоты), который используется для управления мощностью компрессора. Работа инвертора основана на преобразовании переменного тока в постоянный и, наоборот, с постоянного в переменный. Это позволяет компрессорному агрегату работать в непрерывном режиме, модулируя мощность и поддерживая заданную температуру теплоносителя.

С полной нагрузкой и при максимальной температуре наружного воздуха охлаждающая установка работает всего лишь 3% времени. Принцип инверторного управления позволяет эффективно использовать чиллеры в условиях частичной нагрузки без лишнего расхода энергии и в более щадящем режиме. Помимо значительной экономии энергоресурсов такая технология значительно продлевает срок работы оборудования. В режиме теплового насоса инверторная модель может работать при -10-12°C, но наибольшая эффективность наблюдается при плюсовой температуре (от +5°C до + 20°C).

Часто в инвертор бывает встроен контролер, который следит за зарядом и разрядом аккумуляторной батареи, а так же за напряжением во внешней сети. С его помощью оборудование мгновенно реагирует на прекращение подачи электричества, и работа продолжается с помощью энергии от аккумуляторной системы. Когда обычная электрическая сеть станет доступной, инвертор автоматически перейдет к централизованному электропитанию.

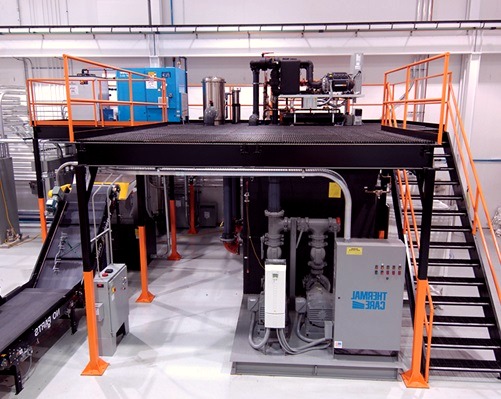

Преимущества инверторных чиллеров

Охлаждающие установки с инверторным управлением были разработаны для получения самых наилучших показателей:

Они не требуют участия человека в их управлении (все делается автоматически).
Потребляют на 30% меньше электроэнергии, чем неинверторные климатические устройства.
Эффективны при полной и частичной нагрузках, адаптированы к перепадам напряжения.
Обеспечивают максимально быстрое охлаждение/нагрев воздуха и помогают значительно снизить расходы на кондиционирование/отопление.
Имеют удобную систему интеллектуального управления, позволяющую как специалистам, выполняющим монтаж чиллеров, так и владельцам таких установок контролировать работу и выявлять отклонения от заданных параметров.

Несмотря на более высокие изначальные затраты на покупку и монтаж системы с инверторным управлением холодопроизводительностью, в процессе эксплуатации достигается существенная экономия по сравнению с неинверторными агрегатами. Перед тем как приобрести чиллер, необходимо ознакомиться со всеми техническими характеристиками и убедиться в том, что они позволят оборудованию работать в условиях его непосредственной эксплуатации.

Видео:ХОЛОДИЛЬНИК С КАКИМ КОМПРЕССОРОМ ЛУЧШЕСкачать

Инверторные чиллеры Daikin

Рис. 1. Пусковые токи при различных способах управления (Y/Δ – переключение звезда/треугольник)

Поддержание необходимых параметров воздуха в кондиционируемых помещениях требует согласования работы чиллера с переменной тепловой нагрузкой и температурными условиями. Одним из наиболее перспективных решений этой задачи является регулирование частоты вращения ротора двигателя компрессора. Такое решение предопределило появление в оборудовании специализированных блоков — частотно-регулируемых преобразователей — VFD (Variable Frequency Drive).

Сотрудничество компании Daikin с такими известными производителями VFD , как Siemens, Rockwell и KEB , в области разработки инверторных чиллеров принесло ощутимый результат. В последние годы инверторная техника «освоила» большие мощности и может использоваться для управления чиллерами холодопроизводительностью до 9 МВт.

В оборудовании компании Daikin инверторное управление электродвигателем применяется не только в компрессорах, но и в вентиляторах. Эта технология позволяет повысить энергоэффективность систем, уменьшить уровень шума за счет снижения скорости вращения при работе с неполной нагрузкой. Кроме того, инверторное управление значительно увеличивает ресурс двигателя. Не секрет, что наиболее неблагоприятный штатный режим работы двигателя — пуск. На рис. 1 представлена временная диаграмма пусковых токов для центробежного чиллера Daikin в зависимости от способа регулирования.

Легко увидеть, что в случае инверторного управления отсутствует само понятие пускового тока, ток при пуске не превышает номинального, что очень хорошо сказывается на сроке службы двигателя. Отсутствие необходимости закладывать в расчет запас под пусковые токи при проектировании адаптированного к приводу VFD двигателя значительно улучшает массогабаритные показатели новой машины.


*Рис. 2. Чиллеры Daikin с воздушным охлаждением*	*Рис. 3. Чиллеры Daikin с водяным охлаждением*

Частотный преобразователь — это исполнительное устройство, выполняющее команды общей системы управления чиллером (контроллера). Фактически именно контроллер и осуществляет инверторное управление, которое необходимо для согласования работы чиллерной системы с тепловой нагрузкой и температурными условиями эксплуатации. Рассмотрим подробнее, каким образом инверторное управление влияет на энергоэффективность чиллера.

Сегодня большинство моделей чиллеров Daikin имеет версии как с неинверторным (золотниковым, бесступенчатым), так и, инверторным регулированием (рис. 2 и 3). Инверторное управление имеют компрессоры как спирального, так, винтового и центробежного типов с холодопроизводительностью до 9000 кВт.

Винтовые компрессоры — это машины объемного типа с внутренней степенью сжатия, соответствующей номинальным значениям температур конденсации и кипения холодильного агента. Для систем комфортного кондиционирования и вентиляции, где требуется переменная холодопроизводительность, а температурные условия по охлаждающей среде могут изменяться, инверторное управление чиллеров обеспечивает согласование холодопроизводительности с тепловой нагрузкой.


*Рис. 4. Зависимость холодильного коэффициента от нагрузки и температурных режимов*	*Рис. 5. Сопоставление потребляемой мощности стандартных и инверторным компрессорами*

Изменяя число оборотов, мы не меняем внутреннюю степень сжатия, а только увеличиваем или уменьшаем количество циклов сжатия, тем самым регулируя производительность компрессора. Инверторный способ регулирования в этом случае идеален для объектов, работающих с переменными нагрузками и имеющими стабильные температуры конденсации и кипения.

Инверторное управление увеличивает энергоэффективность машин при отклонении рабочих параметров от номинальных (рис. 4).

Имея примерно одинаковое энергопотребление со стандартным компрессором при 100 процентной загрузке, при неполных нагрузках инверторный винтовой компрессор потребляет существенно меньше энергии (рис. 5).

Принято считать, что наиболее энергоэффективный режим работы чиллера — «фрикулинг» (free cooling — свободное (бесплатное) охлаждение). Однако, как видно из графика на рисунке 6, использование инверторного управления при температурах выше нуля гораздо эффективнее, особенно явно преимущества инвертора проявляются при + 5… +20˚С.


*Рис. 6. Энергоэффективность различных чиллеров*	*Рис. 7. Коэффициент ESEER винтовых чиллеров*

Оценкой «адаптируемости» инверторного чиллера к переменным тепловым нагрузкам служит соотношение его сезонного и номинального холодильных коэффициентов. Для винтовых компрессоров Daikin отношение ESEER/ EER составляет 1,5 и выше (рис. 7), что следует признать высоким достижением.

В составе центробежной холодильной машины инвертор решает задачу энергосбережения иначе. Центробежный компрессор — это машина кинетического сжатия. Ее высокая экономичность определяется согласованием окружной скорости рабочего колеса с требуемой степенью повышения давления. Теоретически для оптимального управления частота вращения двигателя центробежного компрессора должна зависеть от изменения температур кипения и конденсации холодильного агента. Функцию их «отслеживания» и выполняет система управления при инверторном управлении.

Применение инверторного привода в чиллерах Daikin серии EWWD-FZ позволило достичь значения сезонного холодильного коэффициента ESEER , равного 9,8.

Рис. 8. Приведенные затраты инверторного и неинверторного чиллера

Машины данного типа легко адаптируются к изменениям температурных режимов, но менее приспособлены к переменным нагрузкам. Наиболее эффективно их использовать в технологических процессах или в составе крупных холодильных станций, где на долю центробежной машины можно отдать постоянную составляющую нагрузки.

В заключение хотелось бы сказать несколько слов об окупаемости инверторных чиллеров. На рис. 8 можно увидеть, что в расчете приведенных затрат разница капитальных вложений для инверторного и неинверторного чиллеров уже за первый год существенно компенсируется за счет более низких эксплуатационных расходов инвертора. В случае когда для неинверторного чиллера организуется система «плавного пуска» для снижения пусковых токов (рис. 1), разница в капитальных затратах практически полностью исчезает.

Уже через два года, несмотря на более высокую стоимость инверторного чиллера, сумма капитальных затрат и расходов на его эксплуатацию окажется меньше, чем у неинверторной машины такой же мощности. За нормативный срок окупаемости в 15 лет выигрыш инвертора составит около 15 % от общих расходов за этот срок.

Статья подготовлена Учебным центром компании Daichi
