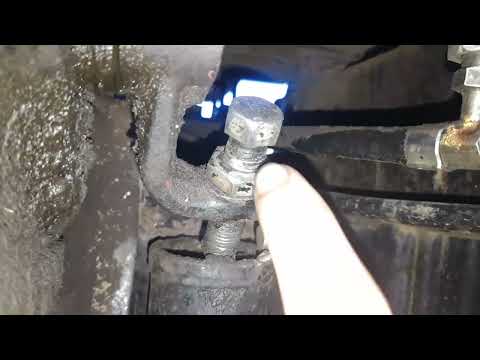

Видео:Регулировка ВОМ МТЗСкачать

Устройство, запчасти и комплектующие.

ЗАПАСНЫЕ ЧАСТИ ДЛЯ ТРАКТОРОВ

РЕГУЛИРОВКИ ТРАКТОРОВ МТЗ ___________________

ДЕТАЛИ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ ___________________

КАТАЛОГИ ЗАПЧАСТЕЙ МТЗ ___________________

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАКТОРОВ ___________________

СПЕЦТЕХНИКА НА БАЗЕ МТЗ И НАВЕСНОЕ ОБОРУДОВАНИЕ ___________________

СЕЛЬХОЗТЕХНИКА И ОБОРУДОВАНИЕ ___________________

Вал отбора мощности ВОМ тракторов МТЗ-80, МТЗ-82

Вал отбора мощности (ВОМ) МТЗ-80, МТЗ-82 предназначен для привода активных рабочих органов машин, агрегатируемых с трактором, а также для стационарных машин. По месту расположения на тракторе вал отбора мощности могут быть задними или боковыми. Наибольшее распространение получили задние ВОМ. На тракторах МТЗ-80, МТЗ-82 задний ВОМ комбинированный, так как может иметь независимый, так и зависимый (синхронный) привод.

Независимый привод связан непосредственно с маховиком двигателя, что обеспечивает частоту вращения ВОМ независимо от скорости движения трактора и от того, включено или
выключено главное сцепление.

Независимый привод имеет две частоты вращения (540 и 1000 мин) при частоте вращения коленчатого вала двигателя 2100. Синхронный привод связывает вал отбора мощности
МТЗ-80, МТЗ-82 непосредственно с ведущей шестерней второй ступени редуктора коробки передач, поэтому частота вращения ВОМ зависит от скорости трак­тора и составляет 3. 5
оборота на 1 м пути, пройденного трактором.

Рис. 1, Схема привода заднего ВОМ МТЗ-80, МТЗ-82

1-опорный диск сцепления; 2, 3 — ведущие шестерни и ведущий вал двухскоростного независимого привода; 4, 6 — ведомые шестерни и ведомый вал; 5 — зубчатая муфта; 7, 8 —
промежуточный и вторичный валы коробки передач; 9 — шестерня синхронного привода; 10 — зубчато-кулачковая муфта переключения приводов; 11, 12, 13, 14, 17 — ведущий вал,
коронная шестер­ня, водило, сателлит и солнечная шестерня планетарного редуктора; 15 -остановочный тормоз; 16- тормоз солнечной шестерни; 18 — рычаг переключения приводов; Н
— нейтральное положение; п, — 540 мин; п, -1000 мин вала отбора мощности

К основным механизмам привода заднего вала отбора мощности (ВОМ) тракторов МТЗ-80, МТЗ-82 относятся: двухступенчатый (двухскоростной) редуктор независимого привода в
корпусе главного сцепления, переключатель типа привода (синхронный или независимый) и планетарный редуктор управления ВОМ, расположенный в корпусе заднего моста.

Переключение частоты вращения независимого ВОМ осуществляется зубчатой муфтой 5 (рис. 1), посаженой на шлицах вала 6 с помощью механизма переключения (шестигранник),
расположенного в нижней крышке корпуса главного сцепления.

Выбор привода ВОМ МТЗ-80, МТЗ-82 осуществляется рычагом 18 (расположен на полу кабины под крышкой), путем перемещения зубчато-кулачковой муфты па шлицах вала 11
планетарного механизма. Рычаг имеет три положения: при повороте против часовой стрелки включается синхронный привод, при повороте по часовой — независимый; среднее
положение — нейтральное. Независимый привод следует включать при неработающем двигателе или минимальной частоте вращения коленчатого вала двигателя, а синхронный — при
остановленном тракторе.

Рис. 2. Планетарный редуктор заднего вала отбора мощности МТЗ-80, МТЗ-82

1 — пружина цилиндрическая; 2 — стакан; 3 — тяга; 4 — контргайка; 5 — болт упорный; 6 — рычаг валика управления; 7 — болт стопорный; 8 -гайка; 9 — валик управления; 10, 11 — винты
регулировочные; 12. 14 лента тормоза с фрикционной накладкой; 13 — барабан включения ВОМ; 15 -вал заднего ВОМ; 16 — ось сателлита: 17 — шестерня коронная; 18 сателлит; 19 —
шестерня солнечная; 20 — водило (а сборе с тормозным барабаном): 21 — вал коронной шестерни; 22 — муфта переключения привода; 23 — ролик; 24 — стопорное кольцо; 25 — сменный хвостовик

Планетарный редуктор (передаточное число 1,47) предназначен для управления ВОМ. Он состоит из ведущей коронной шестерни 17 (рис. 2), трех сателлитов 18 и солнечной шестерни 19, которая посажена на ступицу водила 20 на бронзовой втулке. Сателлиты установлены на осях 16, запрессованных в расточки водила. Шлицевая ступица водила жестко связана со шлицами вала 15, на конце которого также выполнены шлицы для привода агрегатируемых машин.

По заказу потребителей вал 15 может изготавливаться составным: в задний конец вала можно вставить сменные хвостовики 25 с восемью (для орудий с частотой вращения 540 мин)
или двадцать одним шлицем (для орудий с частотой вращения 1000 мин). Планетарный редуктор заднего ВОМ МТЗ-80, МТЗ-82 управляется двумя ленточными тормозами.

Один тормозной барабан приварен к водилу 20, второй 13 связан шлицевой муфтой с солнечной шестерней 19. Для включения вала отбора мощности МТЗ-80, МТЗ-82 рычаг
управления в кабине (справа от водителя) переводят в крайнее заднее положение. При этом тормоз на барабане солнечной шестерни затянут, а на водиле отпущен. Вращение от коронной шестерни передается через сателлиты водилу, а от него — валу 15, при этом частота вращения уменьшается соответственно передаточному числу редуктора.

Для выключения ВОМ МТЗ-80, МТЗ-82 рычаг управления переводят в крайнее переднее положение», тормоз на барабане солнечной шестерни отпущен, а тормоз водила затянут, В этом положении водило 20 остановлено и коронная шестерня обкатывается по сателлитам, которые вращают солнечную шестерню относительно ступицы водила. Для привода механизмов сельскохозяйственных машин, агрегатируемых спереди и с боков, на тракторах предусмотрен боковой ВОМ, который устанавливается слева в передней части трактора и приводится от коробки передач.

Читайте также: Подшипник вторичного вала кпп ваз 2115

Рис. 3. Боковой ВОМ трактора МТЗ-80, МТЗ-82

1 — корпус; 2 — подвижная шестерня; 3 — тяга управления; 4 -рычаг; 5 — фиксирующая пластина; 6 — поводок; 7 – ВОМ

Привод осуществляется через подвижную шестерню 2 (рис. 3), которая перемещается поводком 6 по шлицам вала 7. Включают и выключают боковой вал отбора мощности МТЗ-80, МТЗ-82 при выключенном главном сцеплении с помощью тяги 3, расположенной под поликом (с левой стороны сидения).

Техническое обслуживание заднего ВОМ МТЗ-80, МТЗ-82

В процессе эксплуатации нужно внимательно следить за изменением положения рычага управления ВОМ и не допускать его упора в полик кабины во избежание буксования тормозных лент.

Рис. 4. Органы управления задним ВОМ тракторов МТЗ-80, МТЗ-82

1 — рычаг управления; 2 — регулирующие вилки; 3 — контргайки;.4 — тяга; 5 — стакан пружины; 6 и 7 — болт и гайка: 8 — пружина; 9 — крышка стакана; 10 -контргайка; 1 1 -упорный болт; 12
установочный болт; 13 — рычаг; 14 — валик; 15 — регулировочные винты; 16 — полик кабины

При увеличении хода рычага управления или усилия, требуемого для перевода рычага из положения «Включено» в положение «Выключено», необходимо выполнить следующие регулировки:

— Отвернув контргайку 10 (рис. 4) и ввертывая упорный болт 11 в рычаг 13, сжать пружину 8 до такого состояния, чтобы стопорный болт 6, который ввернут в крышку 9 стакана, совместился с отверстием стакана 5 пружины. Затем отвернуть контргайку 7 и завернуть болт 6 до отказа так, чтобы он вошел в совмещенное отверстие стакана и застопорил от взаимных перемещений сжатую пружину 8, стакан 5 и крышку 9.

— Вывернуть полностью из рычага 13 упорный болт 11 вместе с контргайкой 10 и повернуть застопоренные детали (крышку 9, стакан 5 с пружиной) вниз.

— Отсоединить тягу 4 от рычага 1 управления ВОМ МТЗ-80, МТЗ-82.

— Совместить отверстие на рычаге 13 с резьбовым отверстием на корпусе заднего моста и зафиксировать это положение рычага, установив в отверстие рычага болт 12 (размер болта
M10x60) и, завернув его в корпус заднего моста.

— Снять крышку регулировочного люка с верхней крышки заднего моста и завернуть поочередно регулировочные винты 15 (см. рис. 4) до отказа моментом силы 7,8. 9,8 Нм. Затем отвернуть каждый винт на три оборота.

— Проворачивая от руки хвостовик ВОМ трактора МТЗ-80, МТЗ-82, проверить легкость его вращения. При тугом вращении следует дополнительно отвернуть винты 15 на 1/2 оборота. Затем вывернуть установочный болт 12.

— Повернуть застопоренные крышку 9 и стакан 5 вверх, завернуть рычаг 13 в упорный болт 11, направляя его конусную часть в углубление на торце крышки 9. Заворачивать болт 11 нужно
до тех пор, пока стопорный болт 6, удерживающий сжатую пружину 8, не начнет легко выворачиваться.

— Освободив болт 6 от натяжения пружины, вывернуть его настолько, чтобы он вышел из отверстия стакана 5 и не препятствовал взаимным перемещениям стакана 5 и крышки 9 при
сжатии (разжатии) пружины.

— Надежно законтрить упорный болт 11 и стопорный болт 6 контргайками 10 и 7. Свертывая или навертывая вилку 2 на тягу 4, отрегулировать ее длину так, чтобы расстояние «К» от вилки
до нижней плоскости полика кабины в положении рычага 1 «Включен» составляло 45 — 50 мм.

— Отрегулировав длину тяги 4, окончательно соединить ее с рычагом 3 и установить на место снятые детали.

Следует помнить, что пружина 8 сжимается усилием более 1960 Н. Поэтому при регулировках, заменах пружины и других деталей для предотвращения травмы необходимо надежно
стопорить крышку 9 и стакан 5 болтом 6 или специальной струбциной.

Видео:Описание ВОМ МТЗ по советской литературе .Скачать

Вал отбора мощности МТЗ-82: устройство, принцип работы

Необходимый для привода навески в движение механизм

Валы отбора мощности (ВОМ) трактора «МТЗ-82» – это устройства, предназначенные для передачи энергии вращения от двигателя на рабочие органы агрегатируемых с трактором передвижных или стационарных машин; навесного оборудования, активных прицепов и прочих механизмов. Как большинство современных тракторов, «МТЗ-82» оснащён валом отбора мощности заднего расположения и задним трёхточечным навесным устройством. Поскольку гораздо реже встречается техника, работа которой требует постоянного наблюдения механизатора и, соответственно, ВОМа переднего расположения.

Сразу стоит отметить: вал отбора мощности «МТЗ-82» аналогичен тому, который устанавливается и на «МТЗ-80». Существует два вида нагрузок при работе вала отбора мощности:

• ВОМ приводит в действие какие-либо механические узлы навесного или прицепного устройства либо напрямую, либо через передающие устройства (редукторы, карданы, клиноременные передачи). Это наиболее распространённый тип использования ВОМ, при котором вал испытывает полноценную нагрузку.
• ВОМ приводит в действие гидравлическую систему навесного или прицепного устройства. Этот тип использования ВОМ применяется лишь для небольшого круга специальных механизмов и устройств, оснащённых собственной гидравлической системой. Тогда ВОМ воздействует только на гидравлический насос.

Читайте также: Карданные валы для погрузчика

Видео:Как переключить ВОМ на МТЗ 82.1 с 540 оборотов на 1000Скачать

Независимый и синхронный приводы ВОМ «МТЗ-82»

Итак, конструкция ВОМ трактора «МТЗ-82» – такая же, как и у «МТЗ-80». Задний вал отбора мощности трактора «МТЗ-82» – комбинированного типа. Это значит, что ВОМ может быть снабжён как независимым, так и зависимым, то есть синхронным, приводом. При независимом приводе частота вращения вала определяется частотой вращения дизельного двигателя, а при зависимом (синхронном) приводе – скоростью движения трактора.

Приводом независимым ВОМ связывается непосредственно с маховиком мотора. Это обеспечивает независимую от скорости движения трактора частоту вращения вала отбора мощности. Не повлияет на чистоту вращения ВОМ и включенное либо выключенное сцепление. Привод независимый – двухскоростной. Он имеет две частоты вращения (540 или 1000 оборотов в минуту), при частоте вращения силового агрегата – 2100 оборотов в минуту.

Приводом синхронным ВОМ связывается непосредственно с ведущей шестернёй 2-й ступени редуктора коробки передач «МТЗ-82». Поэтому частота вращения вала отбора мощности привязана к скорости движения трактора и составляет 3,5 оборота на каждый метр пути, который проехал трактор.

Не синхронный тип следует запускать только при неработающем двигателе, либо при самой минимально частоте вращения коленчатого вала. Синхронный — только на тракторе, который остановлен.

Скорость вращения вала отбора мощности стандартизирована в определённых значениях (540, 1000 оборотов в минуту) специально для корректной работы с навесным и прицепным оборудованием. Так как иначе работа на дополнительном устройстве с неподходящей для него скоростью может привести либо к недостаточной его производительности, либо к его поломке.

Когда включён независимый привод, вращение от внутреннего вала привода, который находится внутри вторичного вала коробки передач, через муфту переключения передаётся на вал коронной шестерни планетарного редуктора ВОМ.

Когда задействуется синхронный привод муфта перемещается вперёд, разъединяясь с внутренним валом независимого привода и соединяясь со шлицами ступицы ведущей шестерни 2-й ступени редуктора коробки передач.

Видео:Вопрос, ответ. Обороты вома мтзСкачать

Устройство вала отбора мощности «МТЗ-82»

В корпусе заднего моста трактора «МТЗ-82» размещается двухступенчатый планетарный редуктор вала отбора мощности. Состоит он из ведущей коронной шестерни, трёх сателлитов и солнечной шестерни. Она посажена на ступицу водила на бронзовой втулке.

Сателлиты закрепляются на осях, которые запрессованы в расточки водила. Шлицевая ступица водила жёстким образом связывается со шлицами вала. А на конце ВОМ также ещё выполнены шлицы для привода агрегатируемого с трактором оборудования и машин.
Вал отбора мощности трактора «МТЗ-82» может быть выполнен в составном виде: когда в его задний край вставляются сменные хвостовики с 8-ю шлицами либо 21-м шлицем. Для машин и устройств, которые используют частоту вращения 540 об/мин, применяется хвостовик первого типа, а для тех машин, где частота вращения составляет 1000 об/мин – хвостовик второго типа.

Различие в типоразмерах шлицев на машинах и агрегатах выполнена специально, для того, чтобы предотвратить возможную путаницу при выборе скоростного режима

Хвостовик зафиксирован на валу специальным стопорным кольцом. Энергия вращения передаётся к хвостовику через четыре ролика.

Различные типоразмеры шлиц на машинах выполняют с целью предотвращения путаницы в выборе скоростного режима и поломки агрегатируемых машин из-за неправильного включения скорости ВОМ.

Вал устанавливается на двух шариковых подшипниках, первый из которых расположен в расточке вала коронной шестерни, 2-й — в крышке, прикреплённой к задней стенке корпуса заднего моста. Все детали, которые установлены на валу, стянуты кернящейся гайкой.

Видео:МТЗ 82 как включается вомСкачать

Управление ВОМ «МТЗ-82»

Планетарный редуктор вала отбора мощности на «МТЗ-82» управляем 2-мя ленточными тормозами. Первый тормозной барабан приварен к водилу, 2-й барабан связан посредством шлицевой муфты с солнечной шестернёй.

Для включения вала отбора мощности «МТЗ-82» рычаг управления в кабине следует перевести в крайнее заднее положение. При этом тормоз на барабане солнечной шестерни при этом затянут, а на водиле — отпущен.

От коронной шестерни вращение передаётся через сателлиты на водило, и далее от него — непосредственно к валу. Частота вращения уменьшается в это время соответственно передаточному числу планетарного редуктора — в 1,47 раза.

Когда нужно выключить редуктор ВОМ, то рычаг управления переводится в крайнее переднее положение. Тормоз на барабане солнечной шестерни отпускается, а тормоз водила — затягивается. В таком положении водило не двигается, а коронная шестерня обкатывается вхолостую по сателлитам. Сателлиты в то же время вращают, также вхолостую, солнечную шестерню относительно ступицы водила.

Частота вращения вала отбора мощности переключается посредством муфты, установленной на шлице вала. Механизмом, который это производит, является шестигранник, расположенный в нижней крышке цельного корпуса сцепления.

Читайте также: Замена ремня балансировочного вала митсубиси л200

Видео:МТЗ_82 как включать вом на 1000 оборотовСкачать

Техническое обслуживание ВОМ «МТЗ-82»

Техобслуживание вала отбора мощности трактора «МТЗ-82» заключается, прежде всего, в регулярном осмотре резьбовых соединений и их проверке, а также в периодической регулировке механизма управления. Смазываются механизмы ВОМ, которые размещены в корпусе заднего моста, маслом, заправляемым в трансмиссию.

Включать независимый привод следует при минимальной частоте вращения дизельного двигателя. Синхронный привод включается при работающем моторе после включения передачи, при плавном включении механизма сцепления.

В процессе эксплуатации необходимо периодически внимательно присматривать за изменениями в положении рычага управления ВОМ, не допуская, чтоб он упирался в полик кабины трактора (поскольку это приведёт к буксованию тормозных лент).

Если ход рычага управления увеличился, или усилие на рычаге, во время его перевода из положения «включено» в положение «выключено» заметно возросло, это свидетельствует о том, что необходимо произвести регулировку.

Регулировка вала отбора мощности «МТЗ-82» производится по следующему плану:

• Установка оси эксцентрика в её первоначальное положение. Риска, которая специально на неё нанесена, должна находиться с правой стороны и располагаться в вертикальном положении.
• Фиксация установленного положения с помощью стопорных пластин.
• Отсоединение тяги. Откручивание болтов на стакане и высвобождение пружины.
• Снятие крышечки с люка заднего моста, чтобы добраться до головки натяжного винта. Переведение рычага в нейтральное положение и его фиксация болтом.
• Снятие стопорной пластины, затягивание винта до упора. Заворачивание упорного болта в наружный стакан. Перевод рычага в положение «вкл.». Установка тяги. Установление необходимого люфта рычага.

После завершения регулировки — возврат всех деталей на свои места, усиление тяг и крепёжных болтов контрагайками.

Видео:Как на МТЗ эксковаторе переключить вомСкачать

Распространённые неисправности, возникающие при эксплуатации ВОМ

• Достаточно распространённая проблема при эксплуатации ВОМ «МТЗ-82» – это заедание рычага управления вала, либо трудное, с значительным усилием, управление поводком муфты. Это происходит вследствие неисправности механизма усиления (стакан пружины), или износа кулачковой муфты.
• Посторонние шумы, которые идут по нарастающей, вместе с увеличением передаваемого крутящего момента, а также следы смазки на задней крышке говорят о значительном износе шлицов вала, деталей планетарного редуктора, а возможно — потере эластичности или разрушении манжет.
• Если вал отбора мощности работает непривычно шумно и рывками, то, скорее всего, в негодность пришли шлицевые соединения. Либо сработались (сточились) зубья у центральной шестерни. В этом случае вал выпрессовывается и оценивается состояние шестерни. Потребуется отсоединить задний мост и кулачковую муфту. Если визуальный осмотр показывает значительные зазоры, либо шестерня перемещается совершенно свободно, то ВОМу требуется серьёзный ремонт. После замены вал монтируется на место, и обязательно производится его регулировка.
• Когда трактор «МТЗ-82» не выдаёт требуемой максимальной мощности при работе с навесным оборудованием, то причина этого кроется в ленточных тормозах. Им требуется соответствующая регулировка, либо полная замена. В случаях, когда регулировка не помогает избавиться от такой проблемы, есть необходимость в демонтаже ВОМа с трактора и контроле толщины лент тормозов. Когда толщина уменьшилась до 2,5 миллиметров и ниже, эти изношенные ленты заменяются на новые.
• Хвостовик ВОМа перемещается слишком свободно. Этот признак означает, что натяжение фиксирующей гайки ослабло. Вал отбора мощности требуется снять с трактора «МТЗ-82». Фиксирующую гайку нужно затянуть до упора. И, если есть такая возможность, восстановить резьбу, или «нарезать новую».
• Визуальный осмотр выявляет значительные масляные подтёки на крышке вала отбра мощности. Это обычный признак износа манжеты или прокладки. В подобных случаях ВОМ трактора «МТЗ-82» нужно демонтировать и произвести замену прокладки между крышкой ВОМа и между задним мостом. Если протечка происходит со стороны хвостовика, то надо снимать кольцо стопора, выпрессовывать вал и заменять манжеты.

Во всех случаях, когда для исправления неисправностей вал отбора мощности требуется отделить от трактора, для этого вначале необходимо отвернуть болты креплений задней крышки, а затем ВОМ выпрессовать в сборе с болтами технологическими. После этого нужно убрать тормозные ленты и проконтролировать их толщину. Как уже указывалось, тормозная лента требует замены на новую, если её фактическая толщина составляет менее двух с половиной миллиметров. Обычно о значительном износе тормозных лент свидетельствует продолжение вращения хвостовика вала при выключении ВОМа, а также и неравномерное его вращение.

В любых случаях, когда производились демонтаж или разборка редуктора ходоуменьшителя, требуется осуществить проверку либо регулировку ВОМа. Для этого под ведущие колёса трактора «МТЗ-82» устанавливается домкрат. После чего вал отбора мощности проворачивается, с поочерёдными включениями различных передач. При выполнении подобной операции вал отбора мощности трактора «МТЗ-82» необходимо перевести в синхронный режим. Во время прокручивания зубчатые колёса шестерней должны вращаться свободно.
