Что дает замена редуктора

Как всем известно, классическим силовым агрегатов автомобиля является двигатель внутреннего сгорания. Разумеется, по ходу распространения электрического транспорта такой двигатель будет отходить в прошлое, но этот момент еще очень далек. А пока всем автолюбителям стоит разбираться, как работают основные узлы транспорта. Так вот, двигатель! Для движения автомобиля энергия от двигателя отбирается с коленчатого вала. Прямая передача энергии ведущим колесам нецелесообразна – они будут вращаться чрез чур быстро. Для этого в автотранспорте предусмотрено сразу два устройства – коробка передач и специальный редуктор моста. Об особенностях последнего, неисправностях и обслуживании – в материале Avto.pro .

Видео:Какой редуктор лучше?Скачать

Экскурс в историю

Изобретению редукторов мир обязан инженерам, работавшим над оснащением станков. В середине 19 века большое распространение получили паровые двигатели – довольно мощные, относительно надежные и недорогие агрегаты. Энергия стала дешеветь, а значит, появилась возможность использовать новые устройства в производстве. Одним из таких устройств стал текстильный станок, работающий в тандеме с паровым двигателем.

Запчасти на Renault 19

19 II convertible (D53, 853) (03.92 — 06.96)

Запчасти на Mazda 2

Так вот, о решенной инженерами проблеме: вращательный момент. Вал парового двигателя вращался со слишком большой скоростью , что делало невозможным прямое подключение станка. Редуктор же позволял изменить как крутящий момент, так и угловую скорость. Это чисто инженерные понятия, так что давайте упростим схему работы редуктора для понимая. Представьте:

• На вращающемся вале двигателя находятся зубья шестерни;
• С зубьями ведущего вала сцепляются зубья вала аналогичного диаметра. В идеальных условиях валы начинают вращаться синхронно;
• С ведомым валом сцепляют уже другой, но большего диаметра. Малая шестеренка вращает большую – скорость вращения большой шестеренки оказывается меньше, чем малой!

Как было выяснено, любые зубчатые передачи имеют особую характеристику – передаточное число . Это отношение числа зубьев т.н. ведомой шестерни к числу зубьев у ведущей шестерни. Если, например, ведомая шестерня имеет m зубьев, а ведущая n зубьев, то передаточное число у такой пары будет равно m/n. Исходя из значения передаточного числа можно понять, что будет происходить с передаваемым крутящим моментом – увеличится он или уменьшится.

Изобретение редуктора позволило создать надежные и производительные станка, однако со времен редуктор удалось применить и в автомобилестроении. Как вы наверняка знаете, зубчатые передачи используются практически во всех механических и многих электромеханических устройствах. В автомобиле такие передачи являются основой трансмиссии и позволяют быстро менять скорость, с которой движется транспортное средство.

Видео:Редуктор БМВ - ремонт или замена? Как принять правильное решение.Скачать

Коротко о главном

Неправильно считать, будто для распределяния энергии с коленчатого вала достаточно одной лишь коробки передач. Почему многие в этом уверены? Дело в том, что ключевым узлом трансмиссии мотоциклов является именно коробка передач и более ничего. Логично предположить, что автомобиль тоже может работать с одной только КП – двигатель внутреннего сгорания у транспорта ведь построен по примерно одинаковым схемам. Однако у автомобилей имеется пара ведущих колес против одного и мотоциклов, вследствие чего вращение одного вала должно передаваться паре т.н. выходных валов. Здесь-то и нужен редуктор. Грубо говоря, он представляет собой два узла в одном корпусе:

• Непосредственно редуктор;
• Дифференциал.

В будущем Avto.pro уделит больше внимания устройству дифференциала. В этом есть смысл, так как обычные описания дифференциалов из технических справочников не дадут автолюбителю четкого понимания того, что же это такое – без графики и подробного «разжевывания» здесь не обойтись. В данном материале мы уделим именно редукторам. Главная их задача в автомобильной трансмиссии – снижение скорости вращения выходных валов относительно скоростей входного вала. Здесь важно отметить, что вне зависимости от привода автомобиля редукторы мостов практически всегда имеют одинаковую конструкцию.

Видео:Почему начал гудеть редуктор заднего моста. Как самому определить причину и что надо делатьСкачать

Устройство редуктора заднего моста

Современные автомобильные редукторы имеют довольно сложное устройство. Дело в том, что они эксплуатируется в очень жестких условиях, так что простые конструкции типа «шестерня-шестерня» сегодня не встречаются. Хотя, разумеется, пара шестеренок являются основой редуктора. Предлагаем взглянуть на редуктор заднего моста в разрезе:

В зависимости от конструкции и выполняемых задач ведущая и ведомая шестерни редукторов могут иметь различную геометрию. В зависимости от формы зубьев механизм будет иметь различный КПД, шумность работы и т.п. Среди основных вариантов выделяют следующие:

• Коническая передача. Это пара конических шестерен, расположенных под углом 90° друг относительно друга. Применяются в авто как с задним, так и полным приводом;
• Червячная передача. Это перпендикулярно расположенные и сцепление друг с другом шестерня и винт, называемый червяком. В трансмиссии уже не применятся, а вот в рулевых механизмах – очень широко;
• Гипоидная передача. Пара шестерен, расположенных относительно друг друга под углом 45°. Такая передача используется в авто и с задним, и с полным приводом;
• Цилиндрическая передача. Параллельно расположенные шестерни. Вариант исполнения передачи в переднеприводных автомобилях.

Уже упомянутое передаточное число является основной характеристикой редуктора заднего моста. Чем больше передаточное число , тем на более тяжелый автомобиль устанавливается редуктор. Так, например, грузовики имеют редуктора с большим передаточным числом – транспорт получает огромную грузоподъемность, но не выдает большой скорости. В свою очередь, спортивные автомобили имеют редуктор с небольшим передаточным числом, да и сам механизм обычно (за исключением шестерен) изготовлен из легких материалов – это позволяет немного, но уменьшить вес транспорта. Кстати, если автомобиль полноприводный, то он имеют пару редукторов.

Видео:Замена редуктора ваз 2107Скачать

Неисправности редуктора заднего моста

В силу эксплуатации в жестких условиях редуктор периодически выходит из строя. Сама его конструкция создавалась с расчетом на высокую живучесть, однако механизм все равно нуждается в периодическом осмотре и обслуживании . На скорый выход редуктора заднего моста автолюбителю укажет следующее:

1. Появление шумов при разгоне авто;
2. Скрипы и шум при вхождении в поворот;
3. Шум при торможении двигателем;
4. Постоянный назойливый гул со стороны заднего моста;
5. Появление стуков при начале движения.

В первом случае неисправность кроется в изношенных подшипниках дифференциале или же низком качестве смазки редуктора . Во втором случае имеет место аналогичный износ подшипников. В третьем случае стоит проверить подшипники главной шестерни и ее зубья. Классическим признаком износа редуктора является изменение зазоров между зубьями. В четвертом случае неисправность связана с деформацией балок или же истиранием шестеренок, полуосей. И, наконец, в пятом случае причиной появления шума может стать увеличение зазоров в шлицевом соединении или же нарушение целостности отверстия под оси сателлитов. Более редкий случай: появление гула со стороны редуктора вследствие поломки его корпуса.

Как можно видеть, чаще всего редуктор выходит из строя по причине сильного износа подшипников и сальников, а также истирания зубьев шестерен. На практике основные компоненты редуктора быстро изнашиваются вследствие несоблюдения регламента замены масла. В идеале, маслу требуется замена каждые 40-55 тыс. км. пробега . Также не стоит экономить на масле – рекомендуем покупать или оригинальный смазочный материал, или же «аналоги» от серьезных производителей. Смазочным материалом для большинства современных редукторов является масло класса API GL5. Его вязкость регламентируется автоконцерном.

Видео:Устройство редуктора моста автомобиляСкачать

Выбор нового редуктора

Подобрать новый редуктор заднего моста довольно просто. При этом в продаже встречаются почти идентичные оригиналу редукторы, которые отличаются лишь передаточным числом . Будьте особенно внимательны – если вы купите и установите редуктор с неподходящим передаточным числом, автомобиль будет вести себя странно. Данным компонент трансмиссии обычно ищут по параметрам транспорта, хотя автолюбитель может также искать его по:

• VIN-коду;
• Коду имеющегося редуктора.

Так как код детали обычно неизвестен до ее демонтажа, мы рекомендуем вести поиски по передаточному числу и параметрам автомобиля. Кстати, после того как вы найдете подходящий редуктор, внимательно осмотрите его . Часто в продаже можно увидеть редукторы с затертыми номерами заводской пары. Как правило, это оригинальные, но находившиеся в эксплуатации редуктора – они были восставлено (не всегда качественно) и пущены в розницу.

Отдельного упоминания стоят такие скрытые параметры редукторов, как… параметры металла. И вот почему мы заостряем на них внимание читателя: в продаже иногда встречаются не только восстановленные редукторы, но и изготовленные без соблюдения технологии . В идеале, шестерни редуктора должны быть на 1,5-2,0 мм насыщены углеродом, после чего закалены. Поверхность шестерней должна быть довольно твердой (около 55 ед.), а внутренность, напротив, вязкой. Обе шестерни должны иметь одинаковую твердость. Геометрия шестерен, как вы уже догадались, должна четко соблюдаться. После покупки редуктора имеет смысл отнести его на проверку к специалисту или воспользоваться твердомером, если он у вас есть.

Если вы не хотите «попасть» на некачественную деталь, то обращайтесь к проверенным продавцам или ищите ее в магазинах с хорошей репутацией. При покупке требуйте бумаги и требуйте выдачи гарантийного талона . Акцентируем ваше внимание: некачественные редуктора продаются очень часто, а выходят из строя такие автозапчасти довольно быстро. Как правило, в них стачиваются зубья шестерен или ломаются подшипники, так как качество используемых при их изготовлении материалов невысокого.

Видео:Что гудит,редуктор или полуось, как определить?Скачать

Снятие и замена узла

Мы не рекомендуем производить ремонт элементов заднего моста самостоятельно. Эту работу лучше доверить мастеру, однако если вы все же хотите попробовать, то вам понадобятся сами детали для замены, стандартный набор ключей, молоток, выколотка, новое масло редуктора, перчатки. Работа может занять до нескольких часов, особенно если вы делаете это в первый раз. И вот как выглядит алгоритм работы:

1. Открутить сливную пробку и слить масло;
2. Снять колеса автомобиля;
3. Снять элементы тормоза;
4. Выкрутить крепления полуосей с помощью торцевого ключа;
5. Демонтировать полуоси;
6. Разобрать карданный вал, не забывая проставить метки и подобрать новые гайки для дальнейшей обратной сборки;
7. Выкрутить крепежи редуктора торцевым ключом;
8. Снять редуктор и осмотреть его – по необходимости заменить сальники, фланцы, сателлиты или вовсе установить новый механизм;
9. Провести очистные работы;
10. Поставить редуктор на место, залить масло и провести обратный монтаж.

Отдельно стоит рассказать о диагностике и обслуживании снятого редуктора. Как только он оказался у вас в руках, снимите все подшипники, сателлиты, фланцы и оси, после чего внимательно их осмотрите. Как и было указано выше, изношенные детали нуждаются в замене. Оставшиеся детали промойте в бензине и протрите. При обратной сборке не забудьте о регулировке редуктора. Также не забывайте о том, что ведомая шестерня должна иметь небольшой люфт – при нагрузке вращающиеся детали слегка расширяются, так что присутствие люфта не будет проблемой.

Видео:Не покупай газовый редуктор пока не посмотришь это видеоСкачать

Вывод

Редуктор – крайне живучий элемент трансмиссии, который, впрочем, вызывает много вопросов среди автолюбителей. Даже новый редуктор может работать не вполне нормально. Например, он может гудеть при достижении определенной скорости, после чего продолжает работать тихо. Если шумы появляются с определенной периодичностью, причин волноваться нет. А вот если шумы и ненормальная работа трансмиссии стали привычным делом, автолюбителю стоит как можно быстрее обратиться на СТО для проверки автомобиля. Новый редуктор может стоит немалых денег, однако мы не рекомендуем экономить на его замене. Некачественная или восстановленная деталь может выйти из строя в самый неподходящий момент, что может быть опасно.

Видео:Замена редуктора и приводовСкачать

Всё о редукторе заднего моста ваз: передаточное отношение редуктора — всё о ремонте лада

Все автомобили ВАЗ-классика – заднеприводные, движение машины осуществляется за счет заднего моста, который является ведущим. Редуктор заднего моста ВАЗ – самая важная деталь в трансмисии, именно в нем находится главная передача.

От редуктора зависит очень многое – если он неисправен и гудит, автомобиль в любой момент может встать среди дороги, и его придется буксировать. От передаточного числа (ПЧ) главной пары в редукторе заднего моста (РЗМ) зависит скорость движения автомобиля – чем оно меньше, тем быстрее будет двигаться авто. Но слишком высокая скорость нагружает мотор и трансмиссию, поэтому при замене РЗМ хозяевам автомашин ВАЗ 2101-07 необходимо учитывать мощность и объем двигателя внутреннего сгорания (ДВС), и устанавливать редуктор, оптимально соответствующий техническим характеристикам транспортного средства.

Видео:Проект BMW E39! Замена редуктора (2.81 на 2.35) с полуосями! Часть 2!Скачать

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам.

Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число.

За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

Редуктор заднего моста ВАЗ состоит из следующих деталей:

• фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
• хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
• ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
• межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

Самое «тихоходным» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестеренке их 40. Чтобы сосчитать передаточное число редуктора, необходимо число зубьев планетарки разделить на число зубьев ведущего вала, для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равняется 4,3. Следующим, более скоростным, является РЗМ 2103 – у него соотношение 1041, а значит, передаточное число равно 4,1. И наконец, самым «быстрым» будет редуктор 2106, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Читайте также: Сменить масло в редуктор

Очень многие владельцы ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость очень будет кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

Редукторы на машине 2107

ВАЗ 2107 является последним автомобилем из серии заднеприводных ВАЗ – он позже всех начал выпускаться и дольше всех производился из всей «Классики», его производство закончилось в 2012 году. На машине устанавливались все типы редукторов, кроме 2102, выбор РЗМ зависел от типа и мощности двигателя.

Замена редуктора заднего моста ВАЗ 2106, 2107

Основная болезнь РЗМ – повышенный шум (гул), и загудеть редуктор может по разным причинам:

• в мосту недостаточно залито масло, или оно полностью отсутствует;
• не отрегулирован зазор между шестернями главной пары;
• шестерни изношены, на них имеются сколы и другие повреждения;
• главная пара имеет заводской брак, шестеренки не притерты с завода;
• открутилась или ослабла гайка хвостовика;
• износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестеренками дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

Редукторы ЗМ на ВАЗ-классике поддаются ремонту, но только в том случае, когда нет износа на шестернях. Если механизм уже ремонту не подлежит, он нуждается в замене. Замена редуктора заднего моста ВАЗ 2106 на «семерке» производим следующим образом:

• устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
• если автомашина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа производится не на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;
• отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;
• снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;
• снимаем тормозные колодки;
• отворачиваем с каждой стороны крепления полуосей заднего моста, каждая полуось крепится на четырех гайках;
• выпрессовываем полуоси, для этого понадобится специальный съемник, также можно изготовить самодельное приспособление;
• снимаем карданный вал, раскручивая четыре болта и гайки. Если будет устанавливаться тот же самый РЗМ, кардан с хвостовиком обязательно нужно пометить, это делается для того, чтобы поставить вал назад в этом же положении. Если установить кардан не по меткам, может начаться вибрация вала;
• отворачиваем восемь болтов крепления заднего редуктора (ключ на 13), снимаем узел.

На этом снятие редуктора ЗМ можно считать законченным, теперь остается либо отремонтировать механизм, либо установить вместо него новый.

Дефекты в редукторе ЗМ

Повышенный люфт в РЗМ может образоваться из-за износа пальца сателлитов дифференциала – если взяться за карданный вал и покрутить его по часовой и против часовой стрелки, этот люфт можно ощутить. Также повышенный зазор может образоваться из-за износа шлицов внутри корпуса самого дифференциала.

Если не отрегулированы зазоры в главной паре ЗМ, при движении авто возникает характерный шум:

• при повышении нагрузки (резком наборе скорости) слышен характерный вой в мосту;
• при сбросе газа шум пропадает.

Гудеть ЗМ может и по-другому, но вышеописанный характерный признак чаще всего можно слышать на автомобилях ВАЗ-классика. Изношенные зубья главной пары хорошо видны на «планетарке» – они становятся закругленными, и на них часто отмечаются следы ржавчины.

Регулировка редуктора заднего моста ВАЗ

Если главная пара в редукторе изношена, она подлежит замене. Но просто поставить на место шестерни нельзя, зазоры в них обязательно нужно отрегулировать. Всего выполняются два вида основных регулировок:

• подбирается толщина регулировочной втулки (шайбы) под хвостовик (ведущую шестерню). Шайба может иметь толщину от 2,6 мм до 3,5 мм;
• регулируется зазор между шестернями главной пары двумя регулировочными гайками корпуса дифференциала.

Шайба для хвостовика подбирается с таким расчетом, чтобы вал с ведущей конической шестерней крутился в корпусе редуктора без люфтов с усилием от руки (0,3-0,4 кг). При этом гайку хвостовика следует затягивать с усилием от 12 до 26 кг, обычно производят затяжку 18-19 кг.

После установки хвостовика на место ставится корпус дифференциала с закрепленной на нем планетарной шестеренкой. Крепится корпус двумя крышками (4 болта, вороток с головкой на 17). С боков подшипников закручиваются регулировочные гайки, дифференциал устанавливают так, чтобы между шестернями главной пары был люфт, «планетарка» не должна быть зажата. Перемещением регулировочных гаек вправо и влево шестерня хвостовика подводится к шестеренке планетарки. Регулировкой подбирается момент, когда зазор между шестеренками практически исчезает.

Последний этап – регулировка преднатяга дифференциальных подшипников, с боков подтягиваются регулировочные гайки. Такую работу необходимо производить с индикатором, прибор должен показывать от 0,14 до 0,18 мм, зазор между шестернями должен быть в пределах 0,08-0,13 мм. После произведенной операции регулировочные гайки, чтобы они не поворачивались, фиксируются пластинами.

Следует отметить, что регулировка редуктора заднего моста ВАЗ – дело очень непростое, и лучше его доверять профессионалам.

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора.

Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой.

Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Блокировка редуктора заднего моста ВАЗ

На автомобилях ВАЗ 2101-07 заводская блокировка межосевого дифференциала не предусмотрена, но промышленностью уже выпускаются как дифференциалы с блокировкой, так и полностью собранные редукторы ЗМ.

Наиболее распространенными на сегодняшний день являются РЗМ с винтовой блокировкой, в них блокирование шестерен дифференциала происходит в зависимости от нагрузки. В таких редукторах заднего моста устанавливается муфта преднатяга, она связывает полуоси колес при определенном усилии, и выступает в качестве блокиратора.

Блокировка редуктора заднего моста ВАЗ дает преимущества:

• повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
• позволяет авто быстрее разгоняться на старте;
• автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

• несколько увеличивается расход топлива;
• при разгоне машина хуже управляется;
• дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Видео:Замена редуктора и полуосей. ВАЗ 2101-2107. Что происходит если редуктор заварить!!!😡Скачать

Передаточное число редуктора заднего моста :

Вопросом о передаточных числах автовладельцы начинают интересоваться в двух случаях. Первый – справочный, характеризует любознательных. Ведь чем больше знаешь об устройстве автомобиля, тем дольше и грамотнее он будет работать. Однако чаще всего определением передаточного числа занимаются в случае возникновения проблем с редуктором.

Зная, какое передаточное число редуктора имеет ваш автомобиль, можно:

• всегда правильно заменить неисправный редуктор или его детали;
• понять, как будет вести себя автомобиль при установке редуктора с отличными от родного заводского параметрами.

Определение понятия

Что же такое передаточное число редуктора? Любой редуктор служит для передачи крутящего момента с коробки передач на колеса. При этом скорость вращения всегда понижается.

Передаточное число как раз и является показателем, во сколько раз это уменьшение происходит.

К примеру, число 5,125, встречающееся в газелевских редукторах, показывает, что скорость вращения с входного вала на колеса уменьшается в 5,125 раза.

Практически редуктор в автомобиле располагается на ведущей оси. Если речь идёт о полноприводных вариантах — там имеется два редуктора, по одному на каждую ось. Отечественные автомобили производства ВАЗ и ГАЗ имеют задний редуктор, за некоторым исключением. Чтобы определить передаточное число редуктора, можно поступить несколькими способами:

Где прописываются передаточные числа

Самый простой способ узнать передаточное число редуктора заднего моста автомобиля — посмотреть в документации. У многих иномарок это число зашифровано в Vin-номере. Для отечественных автомобилей существуют типовые редукторы для определённых моделей. При этом есть автомобили, на которые могут устанавливать целый ряд редукторов, имеющих разные передаточные числа.

Есть возможность узнать информацию конкретно и на детали. Для этого нет необходимости снимать редуктор. Если информация есть, то она располагается в удобном для осмотра месте.

Практический способ определения

Самый точный способ определения передаточного числа заключается в подсчете числа зубцов ведущей и ведомых шестерен. Затем большее число делится на меньшее, что и даёт нужный результат. К примеру, в отечественной модели ВАЗ-2106, количество зубьев ведущего вала — 41, а количество зубьев ведомой шестерни дифференциала — 11. В итоге, поделив одну цифру на другую, получаем: 41 : 11 = 3,9.

Такой способ определения самый точный, но при этом совсем не практичный. Потому что для этого варианта необходимо разобрать редуктор и достать необходимые детали. А это не просто неудобно, это всегда затратно.

Расчётный способ

А можно ли узнать передаточное число неизвестного автомобиля, не разбирая редуктор? Оказывается, есть такой способ. Для этого ось, на которой установлен редуктор, вывешивается на опорах.

Запоминается положение ведущего вала и колес. Это удобно сделать простыми метками. Затем колеса крутят до тех пор, пока метки снова не совпадут, подсчитывая число оборотов колес и вала отдельно.

Удобнее эту процедуру проводить с помощником.

После получения экспериментальных данных следует рассчитать число путем деления количества оборотов вала на количество оборотов колес. Точность такого способа примерная и повышается только внимательностью при подсчете и совмещении меток.

Ставим редуктор с другим передаточным числом

Что будет, если заменяемый редуктор имеет отличные от установленного параметры? Для примера рассмотрим передаточные числа редукторов ВАЗ. Линейка агрегатов представлена четырьмя редукторами. Их числа укладываются в диапазон от 3,9 до 4,44.

Редуктор с числом 3,9 будет самым быстрым из семейства, а с числом 4,44 – самым тяговитым. Потому как в первом случае передаваемая входным валом мощность уменьшается только в 3,9 раза против 4,44.

Получается, что если редуктор быстрее передает момент вращения, автомобиль становится более «шустрым».

Если заменить редуктор на вариант с пониженным передаточным числом, машина медленнее разгоняется, но становится более проходимой и тяговитой.

При установке редуктора с отличным от заводского числом в обязательном порядке следует проверять показания спидометра. Чаще всего он начинает привирать. Проблема может решаться регулировкой, а иногда приходится менять тросик спидометра.

Самое сложное при работах по замене редуктора – это не снятие и установка, как может показаться изначально, а регулировка и настройка.

Без грамотной регулировки даже правильно подобранный редуктор можно привести в негодность за несколько тысяч пробега.

Передаточные числа редукторов ВАЗ

Рассмотрим более подробно устанавливаемые на отечественных автомобилях ВАЗ задние редукторы.

Как уже говорилось ранее, всего существует четыре редуктора, которыми комплектовались заднеприводные версии АвтоВАЗа. Самый быстрый редуктор принадлежит шестой модели «Жигулей».

Редуктор заднего моста ВАЗ-2106 имеет передаточное число 3,9. Эта цифра получается из соотношения зубьев входного вала и ведомой шестерни 43:11.

Следующий по скорости редуктор с числом 4,1 принадлежит ВАЗ-2103. Этот агрегат имеет средние, но и самые сбалансированные показатели, такие как разгон, максимальная скорость и мощность.

Самые тяговитые редукторы имели первые модели ВАЗ. Так, ВАЗ-2101 обладал устройством передачи мощности по схеме 43 : 10 = 4,3, а ВАЗ-2102 – 40 : 9 = 4,44.

Вторая модель из-за этого была самой удобной для езды с прицепом, хотя и имела самую маленькую максимальную скорость — 145 км/ч.

Какое передаточное число редуктора заднего моста ВАЗа можно считать оптимальным? Ответ на этот простой вопрос каждый автовладелец «Жигулей» решит сам. Для этого достаточно понять, для каких целей будет авто использоваться.

Если это прежде всего «рабочая лошадка», лучшим вариантом будет самый мощный редуктор с числом 4,3. В идеале, конечно, поставить «двойкин» вариант, но главные пары с числом 4,44 перестали выпускать с прекращением выпуска ВАЗ-2102 уже давно.

Для обыкновенной езды в городских условиях лучшим же будет редуктор от ВАЗ-2106 с числом 3,9.

Несколько слов о передаточном числе редукторов полноприводных ВАЗ-2121. Так как на таких автомобилях редуктора два, важно, чтобы число было одинаковым и соответствовало отношению 41 : 10 = 4,1.

Передаточные числа задних редукторов других автомобилей

С редукторами автомобилей ВАЗ более-менее понятно.

А что можно сказать о других автомобилях? К примеру, Горьковский автозавод имеет большое количество современных моделей как среднетоннажных, так и легковых грузовых машин.

Наиболее популярные модели ГАЗ – это «Газель ГАЗ-3302» и «Соболь ГАЗ-2752». Если не рассматривать полноприводные модификации этих автомобилей, то передаточное число редуктора заднего будет либо 5,125, либо 4,556, либо 4,3.

Самый тяговитый редуктор достался автомобилям ГАЗ с двигателями ЗМЗ406 и ЗМЗ402. Отличается лучшими характеристиками по мощности и рекомендуется для владельцев авто, перевозящих тяжёлые грузы и работающих в жестких условиях. Редуктор с меньшим числом будет давать большую динамику, как более скоростной. При этом следует метить относительно меньший ресурс эксплуатации.

Для полноты картины рассмотрим зарубежные варианты редукторов и их числа. Хорошим вариантом для сравнения будут заднеприводные модели немецкого автогиганта BMW.

Читайте также: Ремонт редуктора заднего моста иномарку

Передаточные числа редуктора БМВ колеблются в диапазоне от 3,07 до 4,1. При этом количество моделей агрегатов превышает десятку.

Уже по этому показателю можно понять, как часто зарубежные конструкторы вносят изменения в узлы автомобилей.

Наиболее динамичный редуктор с числом 3,07 имеют модели серии Е90, Е91 и Е92. Если смотреть на мощные варианты, то можно выделить БМВ Х5 с 3-литровым двигателем, имеющий передаточное число заднего редуктора 4,1.

Заключение

Рассмотрев различные примеры передаточных чисел редукторов автомобилей как отечественного, так и зарубежного производства, можно сделать несколько выводов.

В первую очередь стало понятно, что передаточное число – важный параметр, характеризующий динамические и мощностные характеристики автомобиля. Зная только эту величину, можно понять, что собой представляет автомобиль в целом.

Кроме этого, видно, насколько разнообразны редукторы даже на отечественных автомобилях.

Видео:Как заменить редуктор заднего моста,советы по замене.Скачать

Чем отличаются мосты ВАЗ

Редуктор — устройство, передающее и преобразующее вращающий момент, с одной или несколькими механическими передачами. У редукторов есть много характеристик, такие как КПД, передаточное отношение, передаваемая мощность, максимальные угловые скорости валов, количество ведущих и ведомых валов, тип и количество передач и ступеней.

Автомобильный редуктор ВАЗ имеет одну механическую передачу, один ведущий и два ведомых вала. В первую очередь в выборе редуктора нужно обращать на передаточное отношение.

Заводом на ВАЗ за все время устанавливались редукторы с отношением 3.9 4.1 4.3 4.44. Эти цифры означают, что для того, что бы колесо сделало один оборот карданному валу нужно сделать 3.9, 4.1, 4.3 и 4.

44 оборота соответственно.

На графике представлена зависимость скорости автомобиля от оборотов двигателя с разными главными парами в редукторе(при неизменных отношениях коробки передач)

Как видно из графика чем выше отношение главной пары в редукторе, тем быстрее машина набирает скорость, но в то же время теряется максимальная скорость. Поэтому выбирая главную пару нужно учитывать степень подготовки двигателя и тип поведения машины. На каждое переключение передачи тратится время, как на сам процесс перемены передач, так и на и время пробуксовки сцепления.

В случае с короткой главной парой имеем очень хороший уровень ускорения, но очень недолго, и приходится чаще делать перерывы в разгоне для переключения передач, что сводит на нет все преимущества короткой главной пары.

С другой стороны в ралли короткие ГП пользуются заслуженным успехом, как и максимально сближенные ряды коробки передач, для того, чтобы в любой точке любого поворота иметь максимально возможную для него скорость, поэтому раллисты жертвуют и максимальной скоростью и разгоном на прямой ради того, чтобы всегда иметь верную передачу в повороте. Но в случае с дрэгом всё иначе, и короткой трансмиссией спасаются те, у кого относительно слабый мотор, и финишируют на отсечке на 5-6 передаче.

Кроме редукторов со стандартным передаточным отношением существуют “спортивные” с передаточным числом 4.78 5.13 5.38.

Передаточные числа редуктора

Казалось бы, на классике и улучшить здесь ничего не получится. Однако есть 3 варианта коробок и 4 редукторов заднего моста. Коробки бывают 2101, 2105, 2106. Передачи (1я,2я,3я) в 2101 короче, чем в 2105, в 2106 — длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44.

Как узнать передаточное число редуктора?

Поднимаете заднее колесо, ставим на нейтраль, делаем 10 оборотов колеса и считаем обороты кардана.

Число оборотов кардана 19,5| 20,5| 21,5| 22,5 Передаточное число 3,9 | 4,1 | 4,3 | 4,44

Что дает передаточное число? Чем оно больше, тем меньше скорость на всех передачах при одинаковых оборотах. На стандартных шестерках с двигателем 1500 ставят на заводе кпп 2105 и мост 4.1. Если двигатель 1600 то кпп родная (2106), мост — 3,9 или 4,1.

Допустим, что на всех машинах резина 175/65R13.

Посмотрим теперь на график (фото1) зависимости скорости авто от оборотов двигателя (все время на графиках зеленым цветом будет обозначена стандартная 1500 с коробкой 2105 и мостом 4,1. Почему — потому что таких больше чем всех остальных).

С кпп 2106 и стандартным мостом 4,1 (малиновый) при стандартном двигателе получаем выигрыш в динамике только за счет длинной 1 передачи, 2,3-стали длиннее, что не есть хорошо (со стандартным двигателем).

Если же двигатель форсирован — то длинные передачи это то что надо: максимальная мощность будет выдаваться в большем диапазоне скоростей без ущерба в динамике. Например, возьмем кпп 2106 и редуктор 3,9 (малиновый)

Здесь все передачи длиннее (особенно первая). Например, в нашем варианте на первой передаче диапазон оборотов 3500-6500 приходится на скорость 28-53 км/ч, а у стандарта на 25-45 км/ч.

Почувствуйте разницу! Кстати, в этой конфигурации первая, вторая, третья передачи полностью совпадают с 11 рядом на зубилках (с мостом 3,7), четвертая — короче, а если пятая- то она ненамного длиннее зубиловой четвертой передачи… воистину, все новое- хорошо забытое старое :). Другое дело — если ставим мост 4,44 (малиновый)

Сравните: 1-длиннее . 2,3-короче, 4-короче!

То есть со светофора на первой передаче раскручиваем движок, когда “стандарт” уже переходит на 2, затем вторая, третья, четвертая- и уходим вперед. Этот вариант оптимален для стандартного двигателя.

Однако есть минус: на 4 передаче уже при 140 км/ч обороты будут 6000… тут лучше ставить 5 ступечатую коробку, которая создаст законченную картину. Вот вам и трасса, и город — и волки сыты и никто не пострадал.

А из-за того, что на режимах максимальной скорости обороты будут близки к максимальным, динамика на трассе будет потрясающей.

• То есть при стандартном движке 1500 или 1600 тюнинг кпп и редуктора заключается в том, чтобы:
• 1 вариант — поставить коробку 2106 с 5 передачей.
• — Поставить редуктор 2102 (4,44).

Видео:Последствия замены штатного редуктора БМВ на редуктор с другим передаточным числомСкачать

Передаточное число главных передач редукторов ваз — drive2

В редуктор заднего моста автомобилей ВАЗ заднеприводной компоновки можно установить любую главную передачу (пару) не зависимо от модели автомобиля. Исключение составляют лишь полноприводные модели ВАЗов («Нива» и её модификации). В отношении последних справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи у одного или обоих редукторов сразу же после начала движения.

В настоящее время в продажу поступают главные пары со следующими передаточными числами: 3,9; 4,1; 4,3. Чем больше передаточное число главной пары, тем, соответственно, больше мощность редуктора.

Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным.

Самыми лучшими мощностными характеристиками обладал редуктор автомобиля ВАЗ 2102, но вместе с уходом данной модели с конвейера канула в лету и главная пара с передаточным числом 4,44.

Если Вы только готовитесь к ремонту редуктора и перед Вами встала задача приобретения главной пары, но Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых при покупке данных следующим способом (нижеописанную операцию лучше производить с помощником):

Вывешиваем одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.

Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса.

Подсчитав обороты колеса и карданного вала, используя приведенную ниже таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары. Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).

главная пара кол-во зубьев на шестернях число оборотов карданного вала на 10 оборотов колеса передаточное числона ведомой на ведущей2102 40 9 22,2 4,442101 43 10 21,5 4,32103 41 10 20,5 4,12106 43 11 19,5 3,9

И последнее, что хотелось особо отметить завершая главу о главных передачах: гипоидное зацепление обладает большим продольным скольжением, что значительно ухудшает условия смазки при работе редуктора.

Эти обстоятельства, в свою очередь, выдвигают соответственные требования к прочности создаваемой масляной пленки, а значит и более серьезному подходу при выборе той или иной марки трансмиссионного масла для заливки в редуктор. В настоящее время шестерни главных передач при их изготовлении подвергаются специальной химической обработке — фосфатированию.

Это позволяет применять для эксплуатации менее вязкое масло, избежав при этом заедания, а, возможно и сваривания зубьев шестерен. Это особенно актуально в самый опасный период, когда происходит их взаимная притирка и приработка.

При массе своих достоинств гипоидные передачи (главные пары) требуют к себе особого внимания в отношении нагрева. Нормальная рабочая температура главной пары колеблется при работе редуктора в диапазоне 90-95 градусов.

Разумеется, приведенный температурный диапазон характерен для среднестатистических режимов движения.

При длительной поездке и, особенно, в жаркую погоду температура главной паредачи может существенно преодолеть барьер в 100 градусов.

Исходя из вышесказанного следует следующее правило: после проведения ремонта редуктора ВАЗ необходимо обязательно проследить за нагревом агрегата. Для этого, проехав со скоростью 60-70 км/ч в течение 20-30 мин.

следует проверить нагрев редуктора в зоне горловины его картера, который, в свою очередь, не должен превышать 90-95 градусов.

Нагрев редуктора проверяется как нагрев утюга: попавшая в зону проверки вода не должна кипеть.

Видео:Замена редуктора дает результат .Скачать

Типы редукторов ВАЗ — DRIVE2

Типы редукторов ВАЗРедуктор — устройство, передающее и преобразующее вращающий момент, с одной или несколькими механическими передачами. У редукторов есть много характеристик, такие как КПД, передаточное отношение, передаваемая мощность, максимальные угловые скорости валов, количество ведущих и ведомых валов, тип и количество передач и ступеней.

Автомобильный редуктор ВАЗ имеет одну механическую передачу, один ведущий и два ведомых вала. В первую очередь в выборе редуктора нужно обращать на передаточное отношение. Заводом на ВАЗ за все время устанавливались редукторы с отношением 3.9 4.1 4.3 4.44. Эти цифры означают, что для того, что бы колесо сделало один оборот карданному валу нужно сделать 3.9, 4.1, 4.3 и 4.

44 оборота соответственно.

• На графике представлена зависимость скорости автомобиля от оборотов двигателя с разными главными парами в редукторе(при неизменных отношениях коробки передач)

Как видно из графика чем выше отношение главной пары в редукторе, тем быстрее машина набирает скорость, но в то же время теряется максимальная скорость. Поэтому выбирая главную пару нужно учитывать степень подготовки двигателя и тип поведения машины.

На каждое переключение передачи тратится время, как на сам процесс перемены передач, так и на и время пробуксовки сцепления.

В случае с короткой главной парой имеем очень хороший уровень ускорения, но очень недолго, и приходится чаще делать перерывы в разгоне для переключения передач, что сводит на нет все преимущества короткой главной пары.

С другой стороны в ралли короткие ГП пользуются заслуженным успехом, как и максимально сближенные ряды коробки передач, для того, чтобы в любой точке любого поворота иметь максимально возможную для него скорость, поэтому раллисты жертвуют и максимальной скоростью и разгоном на прямой ради того, чтобы всегда иметь верную передачу в повороте. Но в случае с дрэгом всё иначе, и короткой трансмиссией спасаются те, у кого относительно слабый мотор, и финишируют на отсечке на 5-6 передаче.Кроме редукторов со стандартным передаточным отношением существуют «спортивные» с передаточным числом 4.78 5.13 5.38.

Казалось бы, на классике и улучшить здесь ничего не получится. Однако есть 3 варианта коробок и 4 редукторов заднего моста. Коробки бывают 2101, 2105, 2106. Передачи (1я, 2я, 3я) в 2101 короче, чем в 2105, в 2106 — длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44.Как узнать передаточное число редуктора?

1. Поднимаете заднее колесо, ставим на нейтраль, делаем 10 оборотов колеса и считаем обороты кардана.
2. Число оборотов кардана 19,5| 20,5| 21,5| 22,5Передаточное число 3,9 | 4,1 | 4,3 | 4,44

Что дает передаточное число? Чем оно больше, тем меньше скорость на всех передачах при одинаковых оборотах. На стандартных шестерках с двигателем 1500 ставят на заводе кпп 2105 и мост 4.1. Если двигатель 1600 то кпп родная (2106), мост — 3,9 или 4,1.Допустим, что на всех машинах резина 175/65R13.

Посмотрим теперь на график (фото1) зависимости скорости авто от оборотов двигателя (все время на графиках зеленым цветом будет обозначена стандартная 1500 с коробкой 2105 и мостом 4,1. Почему — потому что таких больше чем всех остальных).

С кпп 2106 и стандартным мостом 4,1 (малиновый) при стандартном двигателе получаем выигрыш в динамике только за счет длинной 1 передачи, 2,3-стали длиннее, что не есть хорошо (со стандартным двигателем).

Если же двигатель форсирован — то длинные передачи это то что надо: максимальная мощность будет выдаваться в большем диапазоне скоростей без ущерба в динамике.

Например, возьмем кпп 2106 и редуктор 3,9 (малиновый)

Здесь все передачи длиннее (особенно первая). Например, в нашем варианте на первой передаче диапазон оборотов 3500-6500 приходится на скорость 28-53 км/ч, а у стандарта на 25-45 км/ч.

Почувствуйте разницу! Кстати, в этой конфигурации первая, вторая, третья передачи полностью совпадают с 11 рядом на зубилках (с мостом 3,7), четвертая — короче, а если пятая- то она ненамного длиннее зубиловой четвертой передачи… воистину, все новое- хорошо забытое старое :).Другое дело — если ставим мост 4,44 (малиновый)

Сравните: 1-длиннее ? 2,3-короче, 4-короче!То есть со светофора на первой передаче раскручиваем движок, когда «стандарт» уже переходит на 2, затем вторая, третья, четвертая- и уходим вперед.Этот вариант оптимален для стандартного двигателя.

Читайте также: Задний редуктор дз 122

Однако есть минус: на 4 передаче уже при 140 км/ч обороты будут 6000… тут лучше ставить 5 ступечатую коробку, которая создаст законченную картину. Вот вам и трасса, и город — и волки сыты и никто не пострадал.

А из-за того, что на режимах максимальной скорости обороты будут близки к максимальным, динамика на трассе будет потрясающей.То есть при стандартном движке 1500 или 1600 тюнинг кпп и редуктора заключается в том, чтобы:1 вариант— поставить коробку 2106 с 5 передачей.

— Поставить редуктор 2102 (4,44).А если движок форсирован, то можно 2 вариант:— коробка 2106.— Редуктор 3,9

Или 1й, если хочется рвать всех по городу

Видео:ЗАМЕНА РЕДУКТОРА НА 4.1! ВАЗ 2107. Новый или Б/У?Скачать

Редуктор заднего моста ВАЗ

Энергия, которая призвана двигать машину вперед (или назад), создается на крутящемся коленвале мотора. Однако просто так передать эту энергию проблематично – колеса станут вращаться с такой скоростью, что машина станет неуправляемой. Решить эту проблему в машине с любым типом привода (передний или задний) призваны 2 механизма: редуктор заднего моста и коробка переключения передач.

На первый взгляд, одной КПП хватит за все глаза. Ведь если припомнить, то, например, мотоцикл действительно имеет трансмиссию, спроектированную без редуктора.

С другой стороны, в любой машине независимо от типа привода ведущей является именно колесная пара – следовательно, есть потребность в использовании такого приспособления, каким и является редуктор моста.

Он необходим для передачи крутящего усилия с одного вала на два других (входной и выходные валы соответственно).

Под редуктором заднего моста понимают железный корпус, который в действительности содержит 2 детали: непосредственно редукторный механизм, а также дифференциал (устройство, передающее момент кручения в требуемой пропорции).

Редукторный механизм обеспечивает уменьшение частоты вращения выходных валов в сравнении со входным. Одним из видов такого редукторного механизма является т. н.

демультипликатор – устройство, превращающее повышенную скорость входного вала в пониженную.

Как посчитать передаточное число редуктора?

Передаточное отношение редуктора — это одна из характеристик, по которым классифицируются редукторные задние мосты. Оно определяется пропорцией угловых скоростей ведущего/ведомого валов.

Иначе говоря, если следовать расчету характеристик передач, такая пропорция определяется при помощи особой формулы, результатом которой является т. н. передаточное число.

И чем этот параметр больше, тем более тяжелый груз может везти машина.

В реальности дело обстоит так: чем больше передаточное отношение, тем выше грузоподъемность машины. Чем оно меньше, тем машина способна ускоряться более быстро. Это необходимо осознавать, так как часто различные модификации одной модели автомобиля могут содержать различные редукторы (передаточные отношения). Так,

• Автомашина ВАЗ-2102, служащая для грузоперевозок (тип кузова «универсал»), содержит механизм, имеющий отношение 4,4.
• Автомобиль ВАЗ-2101 имеет редуктор с отношением 4,3 – под этим подразумевается, что, когда ведомая шестерня делает полный оборот, ведущая успевает каждым своим зубцом цепляться к ее зубцам четыре целых и три десятых раза.

Подобная схема справедлива не только для заднеприводных автомобилей ВАЗ, но также и для имеющих задний привод машин (BMW и других).

Конструктивная специфика заднемостового редуктора

Колеса с зубцами зацепления, обеспечивающие передачу крутящего усилия на ведомые валы от ведущего, называются шестернями. Из-за того, что валы располагаются под разными углами, зубцы колес изготавливают специальной формы – это т. н. конические шестерни.

Форма конуса, помимо основного назначения по передаче крутящего момента, обеспечивает также низкий уровень шума, что является преимуществом в плане удобства при эксплуатации легковой машины.

Ведущее колесо должно быть иного размера, нежели ведомые – лишь в этом случае будет обеспечиваться понижение передачи.

В случае обеспечения этого требования несколько полных вращений ведомого вала будут соответствовать одному полному обороту ведущего – иными словами, имеет место снижение (редуцирование) скорости вращения.

Есть ряд транспортных средств (вездеходы, например), где в редукторной коробке применяется серьезное снижение скорости вращения – таким образом, обеспечивается весьма невысокий темп передвижения, чтобы не увязнуть.

Специфика эксплуатации редуктора заднего моста

Зубчатые колеса во время эксплуатации автомобиля цепляются зубцами друг за друга, однако, даже соблюдая высокие метрологические стандарты производства и регулировки, невозможно избежать их износа. Зубчатые колеса производят из стали высокого качества с закалкой. Редукторный корпус наполняют специальным маслом.

Так как масло, будучи жидким, периодически стремится утекать из щелей корпуса, для решения такой проблемы на участках выхода валов применяют специальные прокладки, которые носят названия сальников.

К сожалению, ресурс работы сальников существенно ниже самих шестерен, поэтому при их износе редукторный корпус часто содержит масляные подтеки. При полном вытекании масла (такое происходит, если сальники своевременно не заменить), ресурс редуктора сокращается в разы.

Помимо этого, сквозь изношенные сальники стремится попасть пыль и грязь. Для профилактики подобных явлений редукторный корпус рекомендуется время от времени проверять, используя смотровую яму.

Редуктор заднего моста и его корпус

Вследствие того, что редукторный корпус производится из цельнометаллической детали (используется литье), он является весьма прочным, что особенно важно для тех нелегких условий работы, в которых редуктору приходится трудиться.

Обычно при литье используются чугунные заготовки, однако, корпус, отлитый таким образом, будет тяжелым. Для уменьшения массы используют специальные сплавы – лишь высоконагружаемые участки корпуса выполняют из элементов литейной стали.

Облегченные редукторы используются, к примеру, в спорткарах.

Механизмы, использующие редукторный задний мост (кроме автомобилей)

Вся линейка задних приводов классических машин ВАЗ оснащена редукторами заднего моста, но не только она.

Такие механизмы также содержатся в любом внедорожном автомобиле, оснащенным системой полного привода (это также касается полноприводных седанов повышенной проходимости, кроссоверов, спорт-купе).

Причем машины, оснащенные полным приводом, содержат по меньшей мере два редуктора (для переднего и заднего мостов каждый).

Видео:Основные и Наиболее Частые Неисправности Редукторов МерседесСкачать

Определение передаточных отношений главной пары редуктора НИВЫ

В редуктор переднего/заднего моста автомобилей семейства НИВА можно установить любую главную передачу (пару) не зависимо от модели автомобиля.

Чем больше передаточное число главной пары, тем, соответственно , больше мощность редуктора. Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным.

Самыми лучшими мощностными характеристиками обладает редуктор ВАЗ 2102.

В отношении полноприводных моделей ВАЗов справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи у одного или обоих редукторов сразу же после начала движения.

Если Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых данных следующим способом (нижеописанную операцию лучше производить с помощником):

Вывешивается одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение так же как ираздатку и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.

Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса.

Подсчитав обороты колеса и карданного вала, используя приведенную выше таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары.

Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).

Пожалуйста, авторизуйтесь, чтобы оставить комментарий.

Я согласен(на) на обработку моих персональных данных. Подробнее

Внимание! Для корректной работы у Вас в браузере должна быть включена поддержка cookie. В случае если по каким-либо техническим причинам передача и хранение cookie у Вас не поддерживается, вход в систему будет недоступен.

Видео:Проект BMW E39! Замена редуктора (2.81 на 2.35) с полуосями! Часть 1!Скачать

Редуктор моста, почему он может выйти из строя, как произвести ремонт и регулировку редуктора

Главная передача и дифференциал — основные элементы редуктора заднего моста. Задача главной передачи — повысить передаточное число трансмиссии машины. В этой статье попытаемся разобраться почему редуктор заднего моста может выйти из строя и попытаемся устранить неполадки собственными силами.

Редуктор заднего моста, устройство редуктора заднего моста

Как мы указывали выше, редуктор заднего моста состоит из двух основных частей.

Одной из этих частей является главная передача.

В зависимости от устройства главные передачи делятся на одинарные и двойные.

Одинарная главная передача передает крутящий момент от мотора машины на колеса при помощи одной зубчатой пары.

Соответственно, двойная главная передача, имеет две зубчатые пары. Двойная главная передача может быть, как центральной (более простая конструкция, имеет большое передаточное число, но и большую нагрузку на элементы системы), так и разнесенной (это более сложная конструкция, она компактна и более эффективна в работе, компактность позволяет увеличить автомобилю дорожный просвет).

• Рассмотрим более подробно одинарные главные передачи, они бывают разной модификации:
• -при расположении шестерни водной плоскости, одинарные главные передачи называются цилиндрическими. У этих передач имеется максимальный коэффициент полезного действия и передаточное число от 3,5 до 4,2;
• -если шестерни расположены перпендикулярно относительно друг друга, такие одинарные главные передачи называются коническими. Конические передачи имеют высокий коэффициент полезного действия, но более объемную конструкцию и занимают много места;
• -червячные одинарные главные передачи зарекомендовали себя бесшумной работой и компактностью. К недостаткам можно отнести низкий коэффициент полезного действия и сложность в изготовлении конструкции;

-гипоидные одинарные главные передачи имеют малый размер, поэтому конструкция является легкой. Такие передачи надежно передают усилия двигателя на задний мост, но имеют средний коэффициент полезного действия.

Следующим составляющим элементом редуктора заднего моста является дифференциал.

Перед дифференциалом стоит задача распределить крутящий момент между ведущими колесами и ведущими мостами.

Если машина начинает скользить или буксовать, дифференциал поможет с помощью различной скорости вращения колес.

Редуктор заднего моста, почему он может выйти из строя

Слабым звеном, из-за чего в первую очередь может редуктор выйти из строя, являются подшипники, сами подшипники изготавливаются из бронзы и находятся в чулках, чулки непосредственно прикрепляются к самому редуктору.

Если подшипник выходит из строя, соответственно из строя выводятся и чулки. Все это приводит к изгибанию вала, а из-за изгиба вала может перекоситься главная шестерня.

Из-за перекоса в шестерне могут надломиться зубы или образоваться сколы. По этой причине может заклинить сам редуктор, а в случае, если вал слетает со своего места, он может разбить корпус редуктора.

Профессионалы считают, что если в редуктор заднего моста вовремя не залить масло, то отсутствие масла или плохое качество масла, из-за несвоевременной замены, может стать причиной поломки редуктора. Автовладелец должен не упускать из вида своевременность обслуживания и замену масла через каждые 35 000 километров пробега.

1. Если в области заднего моста периодически возникает шум при наборе скорости машины, при резком замедлении или при поворотах — скорее всего у редуктора имеется какая-либо неисправность.
2. Автолюбители, которые делают все своими руками, смогут сделать ремонт редуктора заднего моста самостоятельно.
3. В качестве примера возьмем классический автомобиль ВАЗ.
4. Поставить на яму, слить трансмиссионное масло из редуктора заднего моста, при помощи домкрата поднять заднюю часть автомобиля, зафиксировать надежно.

• Далее:
• -отсоединяется карданный вал, предварительно сделав метки положения карданного вала;
• -снимаем задние колеса;
• -снимаем тормозные барабаны;

1. -производим демонтаж полуоси;
2. -откручиваем болты крепления редуктора с мостом;
3. -снимаем сам редуктор;
4. -устанавливаем новый редуктор, при работе используем герметик и ставим новую картонную прокладку.
5. Далее работу делаем в обратном порядке, заливаем масло в редуктор.

Обращаем особое внимание на фланец редуктора и подшипники, все должно встать плотно, на свое место.

Скоро сказка сказывается, да не скоро дело делается. Может возникнуть сложность со снятием тормозных барабанов.

За время эксплуатации в этом месте может возникнуть ржавчина и металл может очень сильно быть прижат (пригореть).

Как снять тормозной барабан, не повредив его, посмотрите на видео:

Редуктор заднего моста, как его отрегулировать

• Если со стороны редуктора заднего моста вас начинает беспокоить гул, это гул обычно появляется при скорости 30 км/час.
• Гул может появиться из-за больших перегрузок, из-за поездок с прицепами или из-за каких-либо механических повреждений.
• В случае появления гула, необходимо осмотреть редуктор.
• Если износился какой нибудь составляющий элемент (сальники, фланцы, подшипники, сателлиты и их оси), все эти элементы надо снять, осмотреть и заменить на новые.

1. После осмотра всех деталей, начинаем собирать редуктор в следующем порядке:
2. -сначала ставится ведущая шестерня;
3. -регулировочная шайба;
4. -распорная втулка с подшипниками;
5. -фланец.
6. Гайка затягивается туго, при помощи спецключа, в который встроен динамометр.
7. Гайка должна быть затянута на 1Н, фланец должен стоять неподвижно (его фиксируют при помощи специализированного ключа с распорками).
8. После того, как затянута гайка, ведомая шестерня ставится на место (в корпус дифференциала) и затягиваются болты.
9. Вот теперь необходимо произвести регулировку люфта.
10. После установки всего механизма, гайки нужно затягивать до минимального упора и проворачивать ведомую шестерню.
11. Обращаем внимание на небольшой люфт, для этого шестерню покачиваем из стороны в сторону.
12. Люфт должен быть в обязательном порядке, но небольшой.
13. Во время движения, редуктор нагревается и небольшой люфт создает запас для расширения металла.
14. Наступает заключительный этап.
15. При помощи штангенциркуля проверяется расстояние между болтами, все должно быть точно выверено, гайки должны быть затянуты на одинаковую величину, чтобы не было перекоса, затягиваем постепенно, например на один паз.

Проверяем шестерню на люфт, после затяжки болтов, люфт должен оставаться таким же, как вы его настроили.

• Свежие записи
  • Чем отличается двухтактный мотор от четырехтактного
  • Сколько масла заливать в редуктор мотоблока
  • Какие моторы бывают у стиральных машин
  • Какие валы отсутствуют в двухвальной кпп
  • Как снять стопорную шайбу с вала




  источники:

  https://evakuatorinfo.ru/chto-daet-zamena-reduktora

  🔥 Видео

  Меняем 168-й (3.15) редуктор на вечный 188-й (3.15) на БМВ F30 320i бензинСкачать

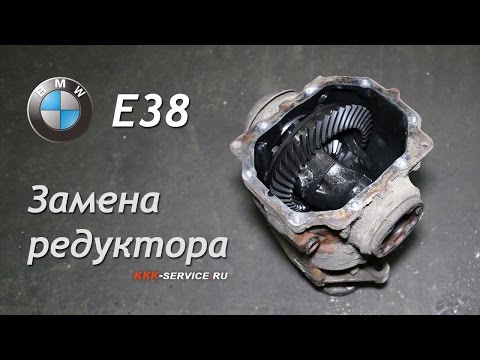

  BMW 7 E38 замена редуктораСкачать



  Замена редуктора BmwСкачать



  Як веде себе заварка в житті? Заварив редуктор ( ДИФЕРЕНЦІАЛ ) ПЛЮСИ І МІНУСИ ЗАВАРКИСкачать
