На российских клубных форумах и в социальных сетях относительно недавно начали появляться тревожные звоночки по поводу надежности 2,0-литрового мотора KIA/Hyundai G4KD, связанные с появлением стуков в цилиндропоршневой группе (ЦПГ). В то же время в Беларуси о проблемах с этими моторами не слышно. Что это — особенности российской эксплуатации, как говорят некоторые, или все-таки технологический просчет? Чтобы это выяснить, журналисты abw.by собрали несколько машин и отправили их на эндоскопию ЦПГ.
Начнем с того, что двигатели-«клоны» G4KD (Theta II) и 4B11 построены на архитектуре Global Engine Alliance — альянса, созданного корпорациями Chrysler, Mitsubishi и Hyundai, но по инициативе Hyundai. Каждая компания вносила некоторые корректировки под свой бренд, но архитектура оставалась единой. Основную часть по разработке осуществил Hyundai.
Мотор полностью алюминиевый, содержит четыре клапана на один цилиндр, два распредвала в головке цилиндров (DOHC), а также систему изменения фаз газораспределения с электронным управлением MIVEC (впуск и выпуск). Соответственно на корейских автомобилях буквенное обозначение — G4KD, на японских — 4B11. Мотор ставился на KIA Cerato, KIA Optima, KIA Sportage, Hyundai Elantra, Hyundai ix35, Hyundai Sonata, Mitsubishi Lancer, Mitsubishi Outlander, Mitsubishi ASX и многочисленные модели американского производства Chrysler и Dodge.
На базе этого агрегата был создан двигатель G4KE (Theta II)/4B12 рабочим объемом 2,4 л. Помимо этого, на базе 4B11 была создана турбоверсия 4B11T для спортивных Mitsubishi Lancer Evolution и Mitsubishi Lancer Ralliart.
«Ко мне недавно обратился владелец негарантийного KIA Sportage, — рассказывает автомобильный мастер из Минска. — Машина год назад приехала из России, есть все сервисные документы — обслуживалась у дилера. Здесь владелец не проехал и 8000 километров. После 120 тысяч обычной эксплуатации застучал мотор. Вначале владелец отправился к дилеру Hyundai. Там машину послушали, сказали, что стучит поршень, мол, задиры, мотор снимать-гильзовать, поршневую менять — о проблеме мы в курсе… Мы не поверили, поехали на эндоскопию. Оказывается, ребята из Hyundai были правы. То, что я увидел, нормально для старых моторов с пробегами по 400-600 тысяч, работающих годами на тине, с дырявым носком вместо воздушного фильтра, но никак не на четырехлетнем KIA с бережным пробегом 120 тысяч. Стенки цилиндра в задирах, длинных таких, обильных и некрасивых. Пока еще неглубоких, так как застучало недавно, приблизительно километров 500 назад. Замер компрессии показал 13-12-13-13. То есть мотор еще «жив», но во втором цилиндре уже давление падает. Еще 10 тысяч километров, и будет потреблять масло на угар и «сапунить» в маслозаливную горловину. Через 50 тысяч затроит и «умрет». Если не заклинит раньше».
Сняв поддон и обнаружив в нем металлическую пудру, мотор демонтировали и разобрали. Оказалось, что задиры присутствуют во всех цилиндрах на передних и задних стенках. При этом больше всего повреждений во втором, третьем и четвертом «горшках».
Само собой разумеется, пострадали и поршни. Покопавшись в интернете, выяснили, что случай вовсе не единичный.

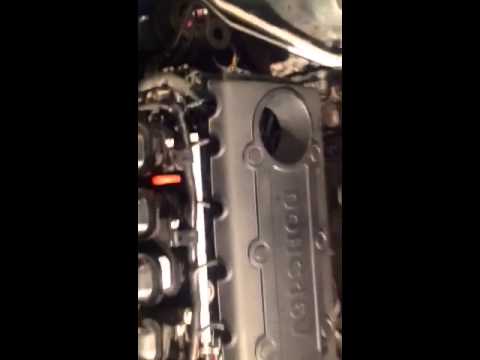

Видео:KIA Sportage 3 – стучит двигатель!Скачать
На российском форуме клуба KIA уже 640 (!) страниц обсуждений этого вопроса, на drive2.ru описано немало случаев возникновения проблем с ЦПГ G4KD, а в YouTube подозрительно много видеороликов про задиры и стуки корейского мотора. Симптоматика следующая: в период 50.000-150.000 км у двигателя появляются стуки «на холодную». С пробегами стук усиливается и перестает пропадать по мере прогрева. Вскрытие показывает наличие задиров на «юбках» поршней и стенках цилиндров. Причем не важно, где обслуживался автомобиль, у дилера, на сторонних СТО или в гаражах.
Что интересно, в США даже проводилась отзывная кампания, затронувшая полмиллиона (!) машин с двигателями серии Theta II, в которую входит и обозначенный нами мотор. Кроме того, была проведена кампания по продлению гарантии на двигатели. Но там заявлена немного другая проблема, связанная с блокированием металлической стружкой масляных каналов, что приводило к масляному голоданию и остановке мотора.
Тем не менее в Беларуси продано большое количество корейских авто с этими двигателями, и вроде бы на наших форумах о проблеме слышно немного, в отличие от российских форумов. Первоначально abw.by узнал о возникшем вопросе из истории с мотором KIA Sportage от минского автомастера: вроде пробег небольшой, а мотор уже потребовал ремонта из-за задиров.
Чтобы выяснить, не надуманы ли эти проблемы, abw.by связался с клубом любителей KIA Sportage.
Всего в Минске было найдено четыре автомобиля со стучащими моторами (в двух случаях стуки были уже и «на горячую»), из которых три машины в итоге поучаствовали в нашей «разборке». Также пригласили владельцев двух автомобилей с пробегом 70.000 и 140.000 км, которые на стуки не жаловались.
С эндоскопом возникли проблемы. Присланный из России «Видеомастер PRO» не видит стенки цилиндров. Оказывается, эндоскопщиков в Минске, можно считать, нет. Есть только индивидуальный предприниматель, автомастер со стажем, который занимается эндоскопией двигателей. Кстати, именно у него месяц назад диагностировался автомобиль, внутреннее содержимое двигателя которого показано в начале статьи.
Эндоскоп у мастера специальный медицинский. Зонд можно вращать в любую сторону и изгибать специальными «крутилками». Стенки цилиндров видны очень хорошо. Но проблема в том, что прибор не делает фото. На вооружении есть еще два китайских электронных эндоскопа, но с ними в процессе работы возникли проблемы. В общем, смотрим в цилиндры медицинским оптическим эндоскопом.
Читайте также: Лодочные моторы права до скольких лошадей
Первый осмотренный автомобиль 2011 года проехал уже 87.000 км. Куплен новым у белорусского дилера, после чего эксплуатировался одним владельцем. После окончания гарантии появились стуки «на холодную». Со временем они присутствовали и после прогрева двигателя, правда, заметно тише. При этом до прогрева мотора начали ощущаться небольшие вибрации.
Владелец за день до эксперимента посетил сервисную станцию официального дилера KIA. Эндоскопа у «официалов» не нашлось, но механики на слух определили, что в цилиндрах задиры. Мол, это известная проблема, надо вскрывать двигатель и менять блок цилиндров стоимостью около $4000.
Владелец утверждает, что ездит спокойно, первые километры нажимает на «газ» аккуратно. Машина своевременно обслуживается у дилера. Причем он даже сократил интервал ТО с 15.000 до 10.000-12.000 км. В картер льется то масло, которое рекомендует наш дилер, — Motul 8100 5w30.
Видео:Стук двигателя Kia Sportage 3Скачать
Снимаем катушки, достаем свечи. И видим, что изоляторы свечей пробиты. Что интересно, данная картина наблюдалась у всех осмотренных Sportage, где применялись свечи NGK.
Причем пробивает даже свечи, которые были заменены меньше 10.000 км назад. Регламент их замены — аж 30.000 км. Много. Но на одной машине были целые Bosch, так что, вероятнее всего, дело в свечах.
Заглядываем эндоскопом в цилиндры — обнаруживаем сильные задиры во втором и третьем цилиндрах, которые в общей сложности с двух сторон занимают чуть ли не 2/3 всей окружности. В четвертом их меньше, но они есть. Первый цилиндр чистый. По словам автомастера, задиров в верхней части цилиндров он не увидел, что говорит о том, что царапины оставляет «юбка» поршня.
Забегая вперед: нагар на днище поршней обнаружен во всех машинах, где-то меньше, где-то больше. Количество отложений мастер квалифицирует как «среднее», но на этих пробегах подобной картины вообще быть не должно.
Что дальше? Со временем проблема прогрессирует. Стуки будут усиливаться, начнется сильный масложор. Через некоторое время мотор просто перестанет заводиться. Дорогостоящего ремонта двигателя (замены блока цилиндров или гильзовки) уже не избежать. Когда точно это произойдет, сказать затруднительно.
Следующий автомобиль 2011 г.в. также был куплен в Минске. На данный момент пробег составляет 109.000 км, гарантия закончилась. Владельца беспокоят стуки «на холодную». Обслуживалась машина вовремя, в мороз непродолжительное время прогревалась, стиль вождения спокойный. Применялись масла Total и Zic 5w30. У дилера машина перестала обслуживаться после третьего ТО.
Однако прислушиваемся — стук прекрасно слышен и «на горячую». Изо всех машин здесь мы услышали самый громкий и явный стук. Но даже его в салоне после прогрева не слышно.
Как и ожидалось, задиры были обнаружены во всех цилиндрах. Причем больше всего проблем во втором и третьем, где задиры расположены на большой площади по окружности передней и задней стенок. В первом и четвертом цилиндрах проблем меньше, хотя сконцентрированы задиры относительно в небольшой зоне со стороны выпускного коллектора, но они очень глубокие. Нагара на днище поршней двигателя этой машины больше всего. В общем, самый запущенный вариант. Но, по словам владельца, жора масла вроде бы пока нет.
На стуки владелец следующего автомобиля не жаловался. Пробег всего 76.000 км, год выпуска — 2012-й, владелец покупал ее в России, когда на одометре было 42.000 км. Сервисная книга с отметками о прохождении ТО в наличии. В России заливалось масло Shell 5w30 раз в 11.000-12.000 км, в Беларуси на неофициальной СТО меняется масло Kroon-Oil 5w30 раз в 7000-8000 км. Заказы-наряды есть, применялись оригинальные запчасти, поэтому владелец надеется на сохранение гарантии в России.
Видео:стук в моторе Kia Sportage стучит муфтаСкачать
В первом цилиндре задиров нет, но в четвертом обнаружились сильные царапины в небольшой зоне со стороны выпускного коллектора. Во втором и третьем — небольшие задиры со стороны выпуска. На стуки владелец не жаловался, но моторист все же услышал «на холодную» небольшие «шорканья». Расхода масла нет.
Следующая машина приехала из России в 2015 году. На момент покупки пробег был 86.000 км, сейчас 115.000. Стуки после запуска двигателя появились, когда владелец почитал форумы. Да-да, возможно, многие их просто не слышат.
Наличие проблем в цилиндрах подтвердилось. На стенках второго и третьего цилиндров — средние задиры со стороны выпускного коллектора. Первый цилиндр чистый, в четвертом есть пара царапин на задней стенке. Нагара относительно других машин немного, но все равно явно не на 115.000 км пробега.
Именно эту машину журналисты попытались снять китайскими USB-эндоскопами. Первый увидел только поршень, второй все же записал вертикальные царапины на стенке цилиндра. Правда, повернуть камеру удалось на небольшой угол, поэтому стенка видна лишь в самом низу. Через пять минут попыток зонд перегрелся и прибор выключился навсегда.
Кстати, обратите внимание на торцы корпуса свечей. Именно у второй и третьей свечей заметны углеродистые отложения. Так что, если у вас есть подозрения на задиры в G4KD, но нет эндоскопа, можно попробовать выкрутить свечи и посмотреть на торцы корпуса. Черные отложения будут говорить о том, что в цилиндропоршневой группе не все в порядке.
В общем, машина пока ездит, сколько еще проедет — неизвестно, но проблемы уже начались.
Черный Sportage 2012 г.в. пробежал больше всех — 140.000 км, куплен с пробегом 40.000 км в России. Об обслуживании там практически ничего не известно. Первое слитое масло удивило владельца: по виду или его не меняли очень долго, или оно было контрафактным. Наклейка говорит о том, что заливалось масло Shell. После покупки владелец использует Zic 5w30. На масляном щупе образовалась черная корка отложений — владельцу пришлось долго ее счищать. Двигатель звучал очень громко, но после обслуживания стал работать нормально.
Читайте также: Почему сильно рычит мотор
В Беларуси машина обслуживалась должным образом и своевременно, но владелец признается, что любит хорошо нажать на педаль «газа». Правда, делает это только после полного прогрева двигателя, до этого ездит аккуратно. Также установлен автозапуск, поэтому двигатель перед стартом некоторое время греется на холостом ходу.
Видео:Kia Sportage-3 2,0 Стук двигателя G4KD капитальный ремонт с устранением заводских недоработок.Скачать
Владелец не заявлял о каких-либо посторонних звуках, это была совершенно случайная машина, но «на холодную» стуки все-таки слышны.
Посмотрели уровень масла, прикинули, какой он был 5000 км назад, — небольшой расход все же присутствует, примерно 200-250 г на 5000 км.
В первом цилиндре всего одна царапина. Второй цилиндр со стороны выпуска — средние задиры, причем такие же, как и у предыдущей машины. В третьем цилиндре средние царапины расположены с двух сторон, в четвертом — только на задней стенке, но достаточно глубокие. Угол размещения задиров — 15-20°.
Углеродистые отложения есть на торцах трех свечей, кроме одной — первого цилиндра, на стенке которого только одна царапина.
Что в итоге? Один двигатель мы разбирали воочию. Осмотрели еще пять моторов — во всех обнаружились задиры. В трех из пяти случаев владельцы заявляли о наличие стуков — эти машины нами на эндоскопию взяты специально, чтобы выяснить причину стуков. Две другие выбраны совершенно случайно, о стуках и каких-либо проблемах владельцы не говорили.
Если честно, странно, что во всех трех машинах с заявленным наличием посторонних звуков будут какие-либо проблемы. Ведь стучать может что угодно или вовсе не стучать. Автолюбитель может принять за посторонние звуки обычный стрекот форсунок, проблемы с приводом ГРМ или работу неотрегулированных клапанов, так как гидрокомпенсаторов у G4KD нет, клапаны нужно регулировать. Но нет, в трех машинах — задиры. К тому же они обнаружились в автомобилях, владельцы которых не слышали никаких стуков… А еще одна машина со стуком так и не доехала до эндоскопии. В общем, это вызывает удивление.
Какую-либо закономерность выявить не удалось. Картеры у этих двигателей отличаются: есть как 4-литровые, так и 6-литровые. На осмотре в основном были машины заправочной емкостью 6 л, но вряд ли это на что-то влияет. Масла применялись самые разные. Обслуживание, как уверяют владельцы, проводилось только по регламенту, причем некоторые из них сокращали интервал замены масла. Две машины куплены в Беларуси, четыре пригнаны во время выгодного курса рубля из России. Одни машины обслуживались у официальных дилеров, есть сервисные документы, другие — на неофициальных СТО. «Автомат», «механика»? Не важно.
Единственное, что выявлено, — у разных машин задиры развиваются с разной «интенсивностью». На одной из них на пробеге 115.000 диагностировано начало возникновения проблем, а второй на 87.000 км скоро уже потребуется ремонт. Также, судя по отзывам, проблема не коснулась владельцев Mitsubishi, под капотом которых установлена копия G4KD — 4B11. По крайней мере об этом ничего не слышно.
Есть мнение, что проблема кроется в некачественном обслуживании российских автомобилей, контрафактном масле, плохом бензине и агрессивной езде, особенно «на холодную». Безусловно, неграмотная эксплуатация усугубляет проблему, но если бы она была основной причиной, то уже половина белорусских и российских автомобилей стояла бы в очереди на капитальный ремонт двигателя.
Гадать о причине можно до бесконечности, к тому же мы не инженеры KIA или Hyundai, статистических данных у нас нет. Но есть предположение опытных автомастеров, что всему виной — ошибка в расчете тепловых расширений. Как нам кажется, версия выглядит весьма убедительно.
«При проектировании любого двигателя рассчитываются и подбираются коэффициенты температурного расширения тела, — рассказывает автомастер Александр. — В данном случае, вероятнее всего, речь идет о неправильном подборе теплового зазора в паре «поршень — цилиндр» или о неправильном выборе материала поршня и его формы. При работе двигателя, особенно в повышенном диапазоне оборотов, происходит срыв масляной пленки со стенок цилиндра с переходом в полусухое трение. Последствием такой работы двигателя являются задиры или «прихваты» на стенках цилиндра. Увеличение зазоров в сборках ЦПГ вследствие полусухого трения порождает перекос поршня и возникновение стука в двигателе, вызванного ударами «юбки» поршня при перекладке о стенку цилиндра. Ситуацию усугубляет высокая степень форсировки и температурный режим двигателя, визуально недостаточная площадь водяных каналов блока или недостаточная эффективность работы водяного насоса. В пользу этой версии говорит то, что всегда наиболее поврежденные — второй и третий цилиндры, то есть самые теплонагруженные по удалению от водяного насоса. Исходя из сказанного, вероятнее всего, имеет место конструктивный просчет.
Может ли неправильная эксплуатация ТС вызывать такие серьезные проблемы с двигателем? Нет. Езда на непрогретом двигателе может проблему усугублять, но никак не может быть основной причиной неисправности. В мировой практике двигателестроения очень много моторов с алюминиевыми блоками, и со стенками цилиндров таких проблем не происходит. Например, ДВС Renault/Volvo B5254 или турбированная шестицилиндровая версия B6284T. Производителем закладывается допуск при расчете ЦПГ, как и отсутствие необходимости специальной обкатки мотора после сборки.
Читайте также: Какое масло лить в мотор к20а
Видео:KIA Sportage 3 (2011) (G4KD Theta II) Очередной мотор, осмотр...Скачать
Влияет ли качество топлива и ГСМ на возникновение задиров в цилиндрах? Нет, не влияет. Присутствие минимум одного датчика детонации в системе впрыска G4KD не позволит двигателю работать на топливной смеси, вызывающей разрушительную детонацию вследствие некачественного топлива. Характер и вид износа никак не могут быть вызваны детонацией, так как повреждена «юбка», а не днище поршня. Нет оплавлений, лопнувших колец и межколечных переборок. Качество ГСМ и несвоевременная замена выражаются в виде смолистых/лаковых отложений на деталях двигателя и вызывают преждевременный износ вкладышей коленчатого вала, «залегание» колец и увеличенный расход масла. Таких проблем до момента постановки машины на ремонт выявлено не было».
Нередко в блоках двигателей предусмотрены масляные форсунки, которые призваны поливать снизу маслом поршни, тем самым их охлаждая, а также улучшая смазку цилиндров. В атмосферном варианте этого мотора таких форсунок нет, они есть только в турбированной версии японского 4B11T, а также во всех дизелях, которые ставятся на Sportage. Некоторые мотористы считают, что усугубляет ситуацию с G4KD их отсутствие, — поршень перегревается, что приводит к уменьшению зазора.
Правда, есть двигатели и без масляных форсунок, которые при этом не имеют проблем с задирами. В форсунках дело или нет, сказать сложно, но по желанию их наверняка можно врезать в блок при капитальном ремонте. Также, возможно, может помочь установка водомасляного теплообменника от «старшего» двигателя G4KE, так как недостаточная циркуляция масла «на холодную» в зимний период тоже усугубляет ситуацию. Правда, мы не проводили никаких расчетов и экспертиз, поэтому все это только предположения.
Как решить проблему, если мотор застучал и начал потреблять масло на угар? Доступны два варианта: или замена блока цилиндров, что очень дорого, или гильзование блока, что тоже дорого, но хотя бы имеет смысл. Второй вариант наиболее распространен. Стандартные поршни и кольца, гильзы (подходят от Toyota), набор прокладок и прочие необходимые детали для ремонта будут стоить, как мы посчитали, порядка $1000. С работой и прочими мелочами выходит кругленькая сумма: к примеру, за ремонт Sportage из самого начала статьи владелец отдал $1750 — немало. При этом сколько мотор проходит после гильзовки, никому не известно, нюансов здесь хватает, вряд ли столько же, сколько заводской двигатель. Если машина на гарантии — вы спасены: есть вероятность, что блок заменят по гарантии.
Замена агрегата на контрактный? Тоже вариант, но их пока особо нет в продаже. А если и появятся, то покупать такой б/у агрегат рекомендуем лишь после эндоскопии ЦПГ.
Пока не известно, массовая ли это проблема, статистики автопроизводителя и технических экспертиз у журналистов нет. Пока в Беларуси действительно зафиксированы единичные случаи.
Но по-любому нужно руководствоваться рядом рекомендаций. Качественное масло менять не реже раз в 10.000 км, в бак лить только 95-й бензин. О светофорных гонках забыть навсегда — сильных нагрузок этот мотор, судя по всему, очень не любит. Важно осторожно ездить до момента выхода мотора на рабочую температуру. При этом «в натяг» ездить тоже не стоит, но при этом педаль «газа» нужно буквально поглаживать. Особенно осторожным надо быть зимой, рекомендуется прогревать мотор перед стартом или установить автономный подогреватель.
А что об этом скажут представители эксклюзивного дистрибьютора марки KIA в Республике Беларусь компании «Автопалас-М»?
«В сервис нашего автоцентра поступали единичные обращения по указанной проблеме с двигателем G4KD . В основном они были связаны с несоблюдением правил эксплуатации автомобиля: жесткой эксплуатацией, игнорированием зимних условий, использованием некачественных ГСМ и топлива и др. Почти все обращения — от юридических лиц, у которых такое отношение к автомобилю преобладает.
Гарантийные обязательства всегда выполняются, если претензия клиента обоснованна. В частности, мы, как правило, не можем доказать, что автомобиль подвергался жесткой эксплуатации, например высокие обороты на холодном двигателе, тогда узел автомобиля подлежит замене по гарантии. При этом таких случаев для указанного двигателя было очень мало. Никакой речи о массовости быть не может.
Рекомендуем всем автовладельцам внимательно читать и соблюдать инструкцию по эксплуатации, внимательно относиться к рекомендациям мастеров, использовать только качественные ГСМ. Этот совет универсален для владельцев любых машин с любыми моторами.
Есть ли проблемы с новым поколением кроссовера? Указанный двигатель 2.0 использовался для моделей предыдущего Sportage. Новая модель Sportage QLE, которая поставляется в Беларусь с мая 2016 года, оснащается новым двигателем».
В ООО «Хёндэ АвтоГрад» также говорят о том, что случаи с задирами в двигателях их Hyundai ix35 единичные. Быть может, так оно и есть.
Пока мы на 100% ничего утверждать не будем, но история с G4KD странная. Да, шесть машин — это капля в море проданных автомобилей с этим мотором (не только KIA Sportage), их действительно у нас очень много. В минском клубе любителей Sportage аж 50 машин с пробегами в районе 100.000 км. И пока еще ни одной из них капитальный ремонт не делали, большинство владельцев на стуки не жалуется. Менять машины в клубе тоже пока никто не собирается.
Но подобный шум в интернете возникает неспроста, да и результаты нашей эндоскопии пяти моторов и разборки одного, мягко говоря, удивляют. В общем, время покажет.
