Что такое безваносный мотор

VANOS (Variable Nockenwellen Steuerung) — это технология, разработанная компанией BMW в тесном сотрудничестве с Continental Teves.

Узнать стоимость ремонта ваноса >>>здесь.

Система газораспределения VANOS изменяет положение распределительного вала (валов) относительно коленчатого вала, тем самым регулируя фазы ГРМ (газораспределительного механизма) в процессе работы. Эта регулировка варьируется от 6 градусов опережения до 6 градусов запаздывания от ВМТ (верхней мёртвой точки).

Система Vanos BMW совершенствовалась с момента своего появления, и на сегодняшний день различают несколько её поколений.

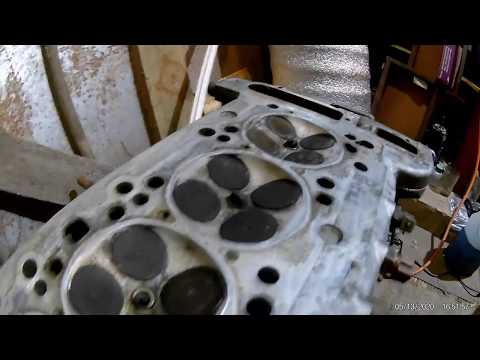

Видео:замена гбц м50 б25 ваносную на безваносный двигатель и тестируемСкачать

1 – поколение. SINGLE VANOS или одинарный Ванос

Single VANOS впервые появился в 1992 году на двигателе BMW M50tu, который изначально устанавливался на 5-й серии.

Система Ванос — это комбинированная гидро-механическая система под управлением электронного блока DME. В системе VANOS первого поколения регулируется только положение впускного распределительного вала относительно коленвала, что повышает величину крутящего момента на низких оборотах.

Принцип работы Single Vanos

Система VANOS изменяет положение впускного распределительного вала в соответствии с оборотами двигателя и датчика положения педали акселератора. При низких оборотах двигателя впускные клапана открываются позднее, что улучшает стабильность холостого хода. На средних оборота х впускные клапана открываются гораздо раньше, что повышает крутящий момент и циркуляцию выхлопных газов внутри камеры сгорания, уменьшая тем самым расход топлива и токсичность выхлопных газов. Наконец, при высоких оборотах двигателя открытие впускных клапанов снова запаздывает для достижения максимальной мощности.

Таким образом, система Ванос значительно расширяет возможности управления выхлопными газами (рециркуляцией), улучшает наполнение цилиндров, повышает крутящий момент, стабилизирует холостой ход и обеспечивает экономию топлива.

Видео:Ванос БМВ. Принцип работы ваносаСкачать

2 – поколение. DOUBLE VANOS или двойной Ванос

Double VANOS впервые появился на двигателе S50B32 в 1996 году. Позже эта система стала устанавливаться на рядные 6-цилиндровые двигатели M52tu и далее перекочевала без изменений на двигатели M54 и M56.

Double VANOS в отличие от Single Vanos регулирует уже положение обоих распредвалов, впускного и выпускного, в зависимости от оборотов двигателя и положения педали акселератора, что значительно повышает крутящий момент и мощность.

Одной из особенностей системы Double VANOS является то, что система направляет часть выхлопных газов обратно во впускной коллектор строго индивидуально при разных режимах работы. Этот процесс называется «внутренний» EGR, позволяющий дожигать небольшие дозы выхлопных газов повторно для улучшения экологичности двигателя.

Принцип работы Double Vanos

Принцип работы Double Vanos схож с Single Vanos по части управления впускными клапанами, а именно: при низких оборотах двигателя впускные клапана открываются позднее, что улучшает стабильность холостого хода; на средних оборотах впускные клапана открываются гораздо раньше, что повышает крутящий момент и циркуляцию выхлопных газов внутри камеры сгорания, уменьшая тем самым расход топлива и токсичность выхлопных газов; при высоких оборота х двигателя открытие впускных клапанов снова запаздывает для достижения максимальной мощности.

Но вдобавок у системы Дабл Ванос происходит более точное и продуктивное регулирование количеством отработавших газов, направляемых на дожигание обратно в цилиндры, и осуществляется лучшая продувка камеры сгорания.

Также на этапе прогрева система работает в особом режиме, позволяющим быстрее прогреть каталитические нейтрализаторы до рабочей температуры. Всё это позволяет достичь лучших показателей мощности, экономичности, экологичности и величины крутящего момента.

Видео:Сравниваем ванос и безванос гбц м50б20 vs м50б20tuСкачать

3 – поколение. Vanos-шестерни впускных рапредвалов

Vanos-шестерни впервые появились на двигателе V8 M62TU в 1998 году.

Система с Vanos-шестернями по принципу работы схожа с Single Vanos, то есть регулирует положение только впускных распредвалов, но имеет более совершенную и компактную конструкцию за счёт помещения всего исполнительно механизма внутрь шестерён (звёздочек) ГРМ.

Читайте также: Шаговый мотор схема подключения

Принцип работы Vanos-шестерён

Принцип работы Ванос-шестерён практически полностью копирует работу Single Vanos, поэтому повторно расписывать его не стоит.

Видео:BMW e34 мотор m50b20 безваносный + стоит спортивный прямоточный глушительСкачать

4 – поколение. Vanos-шестерни всех распредвалов

Эта система является логическим продолжением систем Ванос третьего поколения, то есть включает в себя управляющие шестерни на впускных и выпускных распредвалах.

Впервые эта система появилась на двигателях n-серии в 2001 году, и в настоящее время она устанавливается на все двигатели BMW как на 4-х цилиндровые, так и на 6-ти, 8-ми, 10-ти, 12-ти цилиндровые.

Видео:БMW E34!!! ЧЕМ ОТЛИЧАЕТСЯ МОТОР М50 2.0 ОТ 2.5??КАК ОТЛИЧИТЬ М50 ПРИ ПОКУПКИ МАШИНЫ!!Скачать

Что такое VANOS на BMW

В этой статье мы расскажем, что такое VANOS на BMW, для чего он нужен, и какие проблемы с ним могут быть связаны. Это одно из тех неординарных технических решений, что придают баварским автомобилям такой строптивый, агрессивный характер. Почитать о ВАНОСе полезно всем автолюбителям, а уж для поклонников BMW это обязательное знание. Учитывая те неприятности, которые таит эта относительно небольшая часть двигателя.

Видео:Двигатель BMW S38B38 который собрал БУХОЙ слесарь советсткими технологиями...Скачать

Что такое VANOS в двигателе

Как выглядит VANOS на двигателе BMW.

Это электромеханическое устройство, которое стыкуется с газораспределительной системой двигателя. Нетрудно догадаться, что ВАНОС и нужен для того, чтобы управлять газораспределительными фазами — так достигается большая эффективность работы мотора. Вот чем он полезен:

• ощутимо уменьшается расход топлива в крейсерском (среднем) диапазоне оборотов;
• отработанные газы становятся чище, токсичных веществ в них меньше;
• двигатель очень стойко работает на холостых оборотах даже при низких температурах;
• график роста мощности в зависимости от оборотов становится более плавным;
• на средних оборотах достигается максимальный крутящий момент;
• при высоких оборотах добавляется изрядное количество мощности.

VANOS впервые появился в середине 90-х годов на модели BMW 5 серии, и с тех пор несколько раз совершенствовался. Сейчас на всех двигателях BMW установлена система ВАНОС 4 поколения, которая отличается шестерёнчатой системой регулирования распредвалов.

Видео:Установка ваноса на безваносный м50. Часть 4. Проводка, стакан на месте, #bmw #e34 #vanos #novanosСкачать

Как работает VANOS

Соленоид VANOS открывается и позволяет сдвинуть вал.

Конструкция блока VANOS относительно нехитрая: есть масляные поршни, управляемые электронным блоком, которые воздействуют на газораспределительные валы и изменяют их положение в ту или другую сторону. Соответственно этим изменениям, меняются фазы газораспределения на 6° опережения или запаздывания. То есть, клапаны начинают открываться или несколько раньше, или несколько позже, нежели в изначальном положении валов.

Первые версии системы назывались Single VANOS — регулировалось положение только впускного распределительного вала, а фазы впуска изменялись дискретно, т.е. скачками. На более новых (начиная с конца 90-х годов) BMW используется уже Double VANOS. Здесь регулируются фазы и впуска, и выпуска, и регулировка происходит плавно, без рывков. Дополнительно к ВАНОСу ещё устанавливается Valvetronic — электронная система регулировки длины хода клапанов. Схема работы VANOS примерно следующая:

1. После запуска двигателя VANOS работает в специальном режиме, чтобы уменьшить время прогрева мотора и каталитического нейтрализатора.
2. С достижением рабочей температуры активируется стандартный режим низких оборотов — клапаны открываются с некоторой задержкой, чтобы двигатель работал стабильнее и выдавал больше мощности.
3. По мере роста оборотов клапаны открываются всё раньше и раньше, пока на крейсерском уровне не уходят «в минус», как результат — максимум крутящего момента и ещё немного сверху. Плюс экономия топлива за счёт дожигания выхлопных газов.
4. Дальнейшая акселерация снова увеличивает задержки, и на высоких оборотах двигателя фазы снова становятся запаздывающими, как при низких оборотах (но не совсем).

Читайте также: Подсветка тахометра лодочного мотора хонда

Читайте также: Что такое ГРМ в автомобиле и как она работает.

Видео:На складе: обзор двигателя для BMW 740 e38 M62b44 безваносныйСкачать

Плюсы и минусы VANOS

Что и говорить, система получилась очень удачной с точки зрения выжима из двигателя максимума потенциала, а также экономичности и экологичности его работы. Но, как это часто бывает, жирные плюсы обернулись не менее внушительными минусами. ВАНОС серьёзно снижает надёжность и долговечность двигателя. При этом решение проблем, связанных с этой системой, влетает в копеечку.

Разрушение уплотнительных колец

Слабейшее место — уплотнительные кольца масляных поршней, что регулируют положение распредвалов. Высокие температуры и агрессивная химия разрушают резиновый материал этих колец. Двигатель словно теряет силы, требуя для выдачи определённой мощности всё более высоких оборотов. И что самое неприятное — BMW не меняет эти кольца отдельно, только узел VANOS полностью. Приходится искать альтернативы и обращаться к неофициальным СТО.

Износ шайб и подшипников

И снова масляные поршни — их подшипники и шайбы изготовляются не из самого прочного металла, так что со временем блок ВАНОС начинает хуже исполнять свои обязанности. Плюс к звуку работы двигателя примешивается неприятный, резкий металлический шум. И снова BMW не предлагает никаких отдельных подшипников! Поэтому тем, кто не желает выложить за новый блок несколько десятков тысяч рублей, стоит заказать их у сторонних производителей.

Сколы и загрязнения на фланцах и поршнях

При агрессивном стиле езды, загрязнениях в масле и бензине, и просто достаточно большом пробеге можно наткнуться на проблемы с деформацией металлических частей блока. На лицевой кромке масляных поршней или газораспределительных валов появляются сколы и задиры. Это приводит к просадкам мощности и крутящего момента, провалам холостого хода, изменению звука работы мотора.

Схожие негативные эффекты вызываются и отложением загрязнений на рабочих механизмах блока VANOS. Ещё вариант: нарушения целостности электропроводки — банально оборвался или отсоединился провод. К счастью, такие проблемы несложно решить даже в гаражных условиях, предварительно ознакомившись с точными инструкциями.

Читайте также: Что лучше ремень ГРМ или цепь .

Видео:Фазокрутилка, VVTI, VANOS - как устроено?💥 #shortsСкачать

Обслуживание ВАНОС

При регулярном техническом осмотре все потенциальные проблемы с блоком отлавливаются и решаются ещё на начальной стадии, так что профилактика — лучшее средство сохранения денег в кошельке. Игнорировать вышеперечисленные симптомы — себе дороже. Ведь VANOS вплотную взаимодействует с двигателем, и неисправности блока цепной реакцией влекут за собой неисправности мотора.

Своевременная прочистка и замена расходников блока сохраняет показатели двигателя на уровне свежекупленной машины. Так что лучше относиться к этому продукту технического прогресса с должным вниманием, и не вестись на уловки BMW, меняя целый блок из-за порвавшейся резиночки.

Видео:M50b20 vanos троит, плохо работает двигатель. E34Скачать

VANOS – как работает, неисправности, ремонт и замена Ванос

VANOS – это система изменения фаз газораспределения, которая изменяет синхронизацию клапанов, меняя положение распределительных валов по отношению к ведущей шестерне и коленчатого вала. Блок VANOS расположен между распределительным валом и шестерней цепного привода. Если на обычном приводе клапанов относительное угловое положение распределительного вала с коленчатым валом независимо от нагрузки на двигатель не меняется, то система изменения фаз позволяет регулировать положение распредвала в зависимости от оборотов и нагрузки на двигатель.

На низких оборотах двигателя положение распредвала изменяется таким образом, что клапаны открываются позднее, что улучшает качество холостых оборотов и позволяет плавно развивать мощность. При увеличении оборотов двигателя клапаны открываются раньше, что позволяет повысить крутящий момент, снизить расход топлива и токсичность выхлопа. При высоких оборотах двигателя клапаны снова открываются позже, что позволяет получить полную мощность.

Читайте также: Продам лодочный мотор тохатсу

Вся регулировка осуществляется с помощью поршней, которые перемещаются под давлением масла, воздействуя тем самым на шестерни распредвалов с помощью зубчатого вала, соединенного с поршнем. Давление масла, в свою очередь, регулируется электромагнитным клапаном, работающим от системы управления двигателем, на основании информации от датчиков положения распредвалов. Изменение фаз достигается подачей масла с разных сторон от поршня. Датчик определяет текущее угловое положение распределительного вала и посылает информацию для сравнивания значения с заданным углом.

Для более точной регулировки (например, на двигателях для автоспорта), система VANOS дополняется радиально-поршневым насосом и давление масла повышается до 100 бар.

Достоинством системы VANOS является простота, а основным минусом являются проблемы с износом внутренних уплотнительных колец поршня. Их износ приводит к нарушению работы системы.

Современные моторы BMW оснащаются системой Doppel-VANOS, в которой на обоих распределительных валах механизма ГРМ размещены исполнительные узлы Ванос. Исполнительные узлы управляются давлением масла с помощью электромагнитных клапанов расположенных в двигателе (выше на фото).

Возникновение проблем в системе VANOS обуславлено несколькими причинами:

1. Высоким температурным режимом работы двигателя, обусловленным экологическими требованиями к современным бензиновым двигателям BMW.
2. Низким качеством используемых моторных масел (либо использование контрафакта).
3. Несвоевременное обслуживание двигателя (проходите техобслуживание по регламенту).

Что в итоге? Вследствие процесса коксования масла (загрязнение и отвердевание), узкие масляные каналы забиваются отложениями. Вследствие этого управляющего давления масла не хватает для эффективной работы исполнительных механизмов. В блок управления двигателем записывается ошибка и на приборной панели загорается лампа Check Engine, либо появляется сообщение «пониженная мощность» на бортовом компьютере вашего BMW.

Видео:Что хорошего в двигателе М50 БмвСкачать

Ремонт VANOS сегодня нецелесообразен, в большинстве случаев производится его замена.

Техцентр Мир BMW имеет значительный опыт ремонта системы VANOS на BMW с двигателями серии: M52, M54, M62, N46. Отметим, что на двигателях N52, N53, N54, N62 и N63 осуществляется только замена VANOS, в других случаях возможен ремонт, но этот момент необходимо решить с мастером, который после диагностики ДВС предложит вам оптимальное решение по устранению проблемы с Ванос вашего БМВ.

Рекомендуем следующую последовательность действий при проблемах/неиспраностях с системой VANOS:

1. Промывка смазочной системы двигателя специальным очистителем для растворения отложений в масляных каналах.
2. Замена моторного масла с масляным фильтром.
3. Промывка соленоидов VANOS на ультразвуковом стенде.
4. Промывка или замена обратных клапанов VANOS.
5. Сброс адаптаций и коррекций блока управления двигателем.
6. Повторная диагностика через 100 км пробега.

Этот метод позволит менее затратно устранить проблемы с VANOS. Если же ошибка останется и будет отсутствовать тяга мотора, то необходим ремонт системы Ванос, который включает: замена исполнительных узлов VANOS, цепи ГРМ, натяжителя и планок натяжителя.

Видео:BMW N52 слабые места типичные проблемыСкачать

Симптомы неисправностей для замены Vanos:

• Глохнущий двигатель на “холодную”.
• Тяжелый набор оборотов.
• Пропадание тяги во время набора оборотов.
• Плавающие обороты на холодном двигателе.
• Увеличенный расход топлива.
• Громкая работа Vanos (стук, шум).
• Уменьшение крутящего момента – плохая тяга, особенно на низких оборотах до 3000 об/мин.

Если какие-либо из симптомов вы заметили на вашем БМВ, то обратитесь в сервис на диагностику, проконсультируйтесь и запишитесь на ремонт или замену Vanos по телефону +7 495 967-98-97
