Что такое бобышки в редукторе

К корпусным деталям относят детали, обеспечивающие взаимное расположение деталей узла и воспринимающие силы, действующие в редукторе. Корпусные детали получают методом литья или сварки. Материалом литых деталей чаще всего являются чугуны.

Основными корпусными деталями редуктора являются корпус (нижняя часть) и крышка (верхняя часть).

Минимальная толщина стенки чугунного литого корпуса редуктора должна быть не меньше 6 мм.

На рис. 13.1 показаны корпус и крышка одноступенчатого редуктора в сборе, разъём которых выполнен в плоскости осей валов. Корпусная деталь состоит из стенок, рёбер, бобышек, фланцев [3] и других элементов, соединенных в единое целое (см. рис. 13.1).

Поверхности под головкой болта и гайкой должны быть перпендикулярны оси отверстия, для этого их дополнительно обрабатывают (см. рис. 13.1): в табл. 13.1 диаметр углубления под торец гайки или болта , где — номинальный диаметр резьбы.

Ширина фланцев и (см. рис. 13.1, б) крышки и корпуса должна быть достаточной для размещения головок болтов (диаметром ) и гаек.

Высота бобышки на рис. 13.1, а, в должна быть достаточной для установки болтов с диаметром стягивающих бобышку. Для того чтобы фланцы плоскости разъёма не мешали обработке торца бобышки (к которой приворачивают крышку подшипника (см. рис. 13.1, в)), она должна выступать за фланцы не менее чем на 2…5 мм (см. размер на рис. 13.1 б и 13.5).

Масло в корпус редуктора заливают через верхний люк (окно) (см. рис. 13.1, а и 13.2) из расчета (0,2…0,3)литра масла на 1 кВт передаваемой мощности при средних рабочих скоростях и нагрузках. Глубина погружения колеса в масло должна быть не менее 10 мм.

При длительной работе из-за нагрева масла и воздуха повышается давление внутри редуктора, что приводит к просачиванию масла через уплотнения и стыки. Чтобы этого избежать, внутреннюю полость редуктора сообщают с внешней средой путём установки отдушины (см. рис. 13.2) в смотровой крышке.

При работе передачи масло загрязняется, поэтому его периодически меняют. Для слива масла в корпусе редуктора предусматривают отверстие (на рис. 13.1, а), закрываемое пробкой (рис. 13.3). Под пробку ставят уплотняющую прокладку, например из фибры [4] . Дно корпуса делают с уклоном 1 о …1,5 о в сторону сливного отверстия.

Для наблюдения за уровнем масла можно использовать жезловый маслоуказатель, изображённый на рис. 13.4.

Расточку отверстий под подшипники в крышке и корпусе редуктора производят в сборе. Перед расточкой по диагонали фланца устанавливают два цилиндрических или конических координирующих штифта (см. рис. 13.1, сечение Д-Д).

Поверхности контакта корпуса и крышки для плотного их прилегания шлифуют и смазывают герметиком, который склеивает крышку и корпус. Чтобы облегчить их разъединение при разборке, рекомендуют применять отжимные винты (см. рис. 13.1, сечение Е – Е). Устройства, предназначенные для подъёма и транспортировки редуктора, называют проушинами (см. рис. 13.1, а, сечение А-А).

Опорная плоскость (рис. 13.5) или опорные полосы (см. рис. 13.1) служат для установки и крепления редуктора на сопряжённых конструкциях – раме, станине, фундаменте и пр. На рис. 13.1, б, в показаны две опорные полосы (снизу на корпусе редуктора) шириной q.

Видео:Редуктор. Устройство. Конструкция. Виды и типы редукторовСкачать

10.5.3.Подшипниковые бобышки.

Предназначены для размещения комплекта деталей подшипникового узла подшипниковые бобышки в редукторах с неразъемными монолитными корпусами расположены внутри корпуса. В разъемных корпусах червячных, конических редукторов и цилиндрических вертикальных редукторов с

нижним располо­жением шестерни подшипниковая бобышка быстроходных ва­лов находится внутри корпуса; бобышки тихоходных валов в основании корпуса расположены внутри его, а в крышке корпуса — снаружи (см.

рис. 10.40; А7). Однако в зависимости от конструкции крышки и основания корпуса возможно расположение всей бобышки тихоходного вала внутри корпуса (см. рис. 10.41).

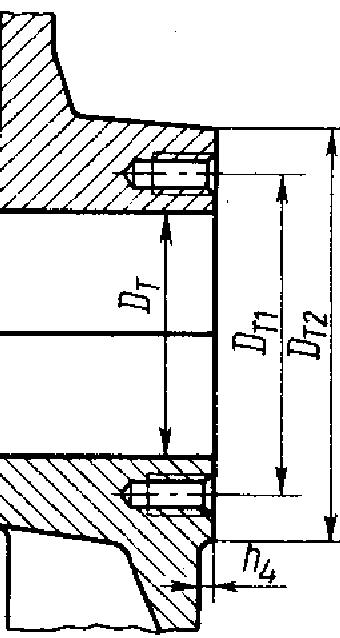

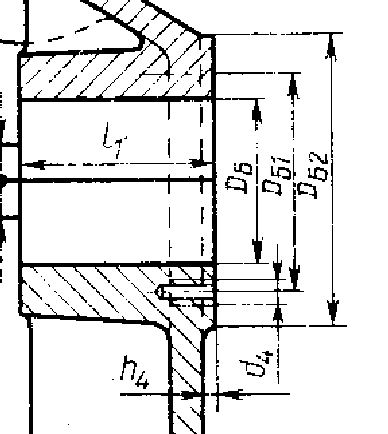

Внутренний диаметр подшипниковой бобышки быстроход­ного D_Б и тихоходного D_Т вала равен внутреннему диаметру фланца 4 для крышки подшипникового узла , а наружный — D_Б3(D_T3) = D_Б(D_T)+3 δ, где δ — толщина стенки корпуса.

Длина гнезда подшипниковой

бобышки l₁ быстроходного и l₂ тихоходного валов зависит от комплекта деталей подшипникового узла и типа подшипника; при этом учитываются размеры деталей регулирующих устройств, внутренних уплотнений и крышек.

Читайте также: Разбор среднего редуктора маз

табл. 10.22 Ориентировочное определение длины подшипникового гнезда

Видео:Принцип работы редуктора. Виды редукторов. Курсовая.Скачать

КОНСТРУИРОВАНИЕ ЭЛЕМЕНТОВ КОРПУСА РЕДУКТОРА

Корпус редуктора служит для размещения и координации деталей передачи, защиты их от загрязнения, организации системы смазки, а также воспринятия сил, возникающих в зацеплении редукторной пары, подшипниках, открытой передаче.

В проектируемых одноступенчатых редукторах принята в основном конструкция разъёмного корпуса, состоящего из крышки и основания (рис. 5.1, 5.2). Корпуса вертикальных цилиндрических редукторов могут иметь (рис.5.1) в отдельных случаях два разъёма, что определяет ещё одну часть корпуса среднюю. Несмотря на разнообразие форм корпусов, они имеют одинаковые конструктивные элементы подшипниковые бобышки, фланцы, рёбра, соединённые стенками в единое целое, и их конструирование подчиняется некоторым общим правилам.

Форма корпуса определяется в основном технологическими, эксплуатационными и эстетическими требованиями с учётом его прочности и жёсткости. Этим требованиям удовлетворяют корпуса прямоугольной формы с гладкими наружными стенками без выступающих конструктивных элементов: подшипниковые бобышки и рёбра внутри; стяжные болты только по продольной стороне корпуса в нишах; крышки подшипниковых узлов преимущественно врезные; фундаментные лапы не выступают за габариты корпуса (см. рисунки типовых конструкций редукторов в атласе и [2]).

Предлагаемые формы корпусов не единственные. В случае необходимости можно создавать другие конструкции.

Габаритные (наружные) размеры корпуса определяются размерами расположенной в корпусе редукторной передачи и кинематической схемой редуктора.

При этом вертикальные стенки редуктора перпендикулярны основанию, верхняя плоскость крышки корпуса параллельна основанию зубчатая передача вписывается в параллелепипед (см. рис. 5.1). Поэтому конструирование зубчатой передачи, валов и подшипниковых узлов, размеры которых предварительно определены в эскизном проекте (см. рис.3.2), выполняются во взаимосвязи с конструированием корпуса.

В малонагруженных редукторах (Т2 500 Нм) толщины стенок крышки и основания корпуса принимаются одинаковыми (рис. 5.3) мм, где Т2- вращающий момент на колесе тихоходного вала, Нм.

Внутренний контур стенок корпуса очерчивают по всему периметру корпуса с учётом зазоров и hМмежду контуром и вращающимися деталями (см. рис. 3.2) .

Особое внимание уделяют фланцевым соединениям, которые воспринимают нагрузки от закрытой зубчатой передачи, открытой передачи и муфты.

Различают пять видов фланцев:

1 — фундаментный (рис.5.3, 5.4, 5.5);

3 — соединительный основания и крышки корпуса;

4 — крышки подшипникового узла;

5 — крышки смотрового люка.

Конструктивные элементы фланца с соответствующим ему индексом выбирают в зависимости от диаметра d крепёжного винта (болта) из таблицы 5.1 или определяют по рекомендации (рис.5.3…5.5):

для болтов ширина фланца k = 2,35d;

для винтов ширина k 2.2d ; координата оси отверстия С = k/2 ;

высота опорной поверхности под головку мм;

для фундаментных болтов ширина k₁ 2.5d ;

Диаметр d крепёжного винта (болта) определяется в зависимости от значения главного геометрического параметра редуктора aw по табл. 5.1.

В таблице индекс диаметра d крепёжного винта (болта) указывает на его принадлежность соответствующему фланцу (см. рис.5.3).

Фундаментный фланец основания корпуса предназначен для крепления редуктора к фундаментной раме (плите). Опорная поверхность фланца выполняется в виде двух длинных параллельно расположенных или четырёх небольших платиков (см. рис. 5.3, 5.4). Места крепления располагают на возможно большем (но в пределах корпуса) расстоянии друг от друга L1, В₁. Длина опорной поверхности платиков L = L1+2С1, В = В₁ + 2С₁ ; ширина платика b1= 2,4d01+ ; высота h1= 1,5 d1.

Проектируемые редукторы крепятся к раме (плите) четырьмя болтами (шпильками), расположенными в нишах корпуса. Размеры ниш даны на рис. 5.5; высота ниш h01= (2.0. 2.5)d1 при креплении шпильками; h01= 2,5(d1+ ) при креплении болтами. Форма ниши (угловая или боковая) определяется размерами, формой корпуса и расположением мест крепления. Когда это возможно корпус крепится к раме (плите) болтами снизу, что исключает необходимость конструирования ниши.

Читайте также: Мотор редуктор нмрв 040

Фланец подшипниковой бобышки крышки и основания корпуса предназначен для соединения крышки и основания разъёмных корпусов. Фланец расположен в месте установки стяжных подшипниковых болтов (винтов) на продольных длинных сторонах корпуса (см. рис.5.3); в крышке наружу от её стенки, в основании – внутрь от стенки.

Количество стяжных подшипниковых винтов на каждой продольной стороне корпуса равно 2 для вертикальных редукторов и 3 для горизонтальных.

Подшипниковые стяжные винты d₂ ставят, по возможности, ближе к отверстию D под подшипник так, чтобы расстояние между стенками отверстий с диаметрами d02 и D_T (для закладной крышки) или d02и d₄ (для привертной крышки) было не менее 3. 5 мм (см. рис. 5.3). Высота фланца h₂ определяется графически, исходя из условий размещения головки винта на верхней плоской опорной поверхности фланца подшипниковой бобышки.

В цилиндрическом горизонтальном редукторе (см. рис. 5.3) винт, расположенный между отверстиями под подшипники, помещают посередине между этими отверстиями. При этом наружные торцы подшипниковых бобышек для удобства обработки выполняют в одной плоскости.

В разъёмных корпусах при сравнительно небольших продольных сторонах (при aw (de2) 160 мм) фланец высотой h2 = 1,5 + d₂ выполняют одинаковым по всей длине (см. рис. 5.3). На коротких боковых сторонах крышки и основания корпуса, не соединённых винтами, фланец расположен внутрь корпуса и его ширину k3 принимают равной (2…2,2); на продольных, достаточно длинных сторонах, устанавливают дополнительные винты d3, на фланцах той же (рис. 5.3) или меньшей толщины.

Количество дополнительных соединительных винтов d3 и расстояние между ними L3= (10…12) d3принимают по конструктивным соображениям в зависимости от размеров продольной стороны редуктора и размещения подшипниковых стяжных винтов. При сравнительно небольшой длине продольной стороны можно принять d3= d2 и поставить дополнительно еще один — два винта (см. рис. 5.3).

На фланце для привертной крышки подшипникового узла количество болтов n₄, подбирается по диаметру винтов d4 (табл. 5.2).

Параметры присоединительного фланца крышки подшипникового узла определяют по табл. 5.3 и 5.4.

Фланец для крышки смотрового окна (см. рис. 5.1, 5.2, 5.6), для которого размеры сторон, количество винтов и расстояние между ними устанавливают конструктивно в зависимости от места расположения окна и размеров крышки смотрового окна, имеет высоту h5= 3. 5 мм.

Для закрепления в корпусе сливных пробок, отдушин, маслоуказателей на крышке и основании предусмотрены опорные платики (фланцы). Размеры сторон платиков должны быть на 3. 5 мм больше размеров опорных поверхностей прикрепляемых деталей. Высота платика h = 0.5d (рис. 5.5).

Конструктивные элементы фланца крышки и бобышки подшипникового узла

Подшипниковые бобышки (приливы) предназначены для размещения комплекта деталей подшипникового узла (см. рис. 5.1, 5.2 ). В зависимости от конструкции крышки и основания корпуса редуктора возможно различное расположение бобышек подшипниковых узлов быстроходного и тихоходного валов.

В редукторах вертикального исполнения (рис. 5.1), когда разъем крышки и основания корпуса выполняют по оси ведомого вала, подшипниковые бобышки расположены внутри коробчатого корпуса.

В редукторах горизонтального исполнения (рис. 5.2), когда разъем корпусных деталей выполняют по осям валов, бобышки подшипниковых узлов в основании корпуса располагают внутри корпуса, а в крышке – снаружи.

Внутренний и наружный диаметры подшипниковой бобышки определяют по диаметрам фланца крышки подшипникового узла (см. табл. 5.3).

Длину подшипниковых гнезд l1 быстроходного и l2 тихоходного валов определяют конструктивно. Она зависит от комплекта деталей подшипникового узла: типа подшипника (см. табл. 5.4), размеров регулирующих устройств, внутренних уплотнений и крышек (см. рис. 5.1).

Определение длины l подшипникового гнезда, мм

Читайте также: Масло в редукторах норд

Примечания: 1. h — высота центрирующего пояса привертной крышки или высота закладной крышки.

3. H1- высота регулировочного винта.

4. H — высота нажимной шайбы.

Рассмотрим рекомендации по конструированию отдельных деталей и элементов корпуса редуктора.

Смотровой люк (рис. 5.6). Служит для контроля сборки и осмотра редуктора при эксплуатации. Для удобства осмотра его располагают на верхней крышке корпуса, что позволяет также использовать люк для заливки масла. Смотровой люк делают прямоугольной или (реже) круглой формы максимально возможных размеров. Люк закрывают крышкой. Широко применяют стальные крышки из листов толщиной _k 2 мм (см. рис. 5.6, а). Для того чтобы внутрь корпуса извне не засасывалась пыль, под крышку ставят уплотняющие прокладки из картона (толщиной 1. 1.5 мм) или резины (толщиной 2. 3 мм). Если с такой крышкой совмещена пробка-отдушина, то её приваривают к ней или прикрепляют развальцовкой (рис.5.6, б).

На рис.5.6, в приведена крышка, совмещённая с фильтром и отдушиной. Внутренняя крышка (поддон фильтра) окантована вулканизированной резиной. Наружная крышка плоская, вдоль длинной её стороны выдавлены 2-3 гофра, через которые внутренняя полость редуктора соединена с внешней средой. Пространство между крышками заполнено фильтром из тонкой медной проволоки или другого материала. Крышки крепятся к корпусу винтами с полукруглой или полупотайной головкой.

Если смотровой люк отсутствует или расположен в боковой стенке корпуса, то в верхней плоскости крышки корпуса предусматривают отверстие под отдушину. Иногда по конструктивным соображениям контроль уровня смазки зацепления осуществляют жезловым маслоуказателем, установленным в крышке корпуса, для чего предусматривается специальное отверстие. Эти отверстия можно использовать и для заливки масла.

Установочные штифты (см. рис. 5.7). Расточку отверстий под подшипники (подшипниковые гнёзда) в крышке и основании корпуса производят в сборе. Перед расточкой отверстий в этом соединении устанавливают два фиксирующих штифта на возможно большем расстоянии друг от друга для фиксации относительного положения крышки корпуса и основания при последующих сборках. Фиксирующие конические штифты располагают наклонно или вертикально (см. рис. 5.7, а и б) в зависимости от конструкции фланца. Там, где невозможно применение конических штифтов, встык соединения ставят со стороны каждой стенки по одному (всего 4) цилиндрическому штифту (см. рис. 5.7, в) . Диаметр штифта d = (0.7. 0.8)d3, где d3- диаметр соединительного винта.

Отжимные винты. Уплотняющее покрытие плоскости разъёма склеивает крышку и основание корпуса. Для того чтобы обеспечить их разъединение, при разборке рекомендуют применять отжимные винты, которые ставят в двух противоположных местах крышки корпуса. Диаметр отжимных винтов принимают равным диаметру соединительных d3 или подшипниковых d2стяжных винтов.

Для подъёма и транспортировки крышки корпуса и собранного редуктора применяют проушины, отливая их заодно с крышкой. По варианту рис. 5.8, а проушина выполнена в виде ребра жесткости с отверстием, по рис. 5.8, б — в виде сквозного отверстия в корпусе. Выбор конструкции проушины зависит от размеров и формы крышки корпуса.

Отверстия под маслоуказатель и сливную пробку (рис.5.9). Оба отверстия (рис.5.9,а) желательно располагать рядом на одной стороне основания корпуса в доступных местах. Нижняя кромка сливного отверстия должна быть на уровне днища или несколько ниже его.

Дно желательно делать с уклоном 1. 2° в сторону отверстия. У самого отверстия в отливке основания корпуса выполняют местное углубление для стока масла и отстоявшейся грязи (рис.5.9). Отверстие под маслоуказатель должно располагаться на высоте, достаточной для точного замера верхнего и нижнего уровней масла. Форма и размер отверстий зависят от типа выбранных маслоуказателя и сливной пробки (см. рис. 5.1, 5.2). Наружные стороны отверстий оформляют опорными платиками. При установке маслоуказателя и сливной пробки с цилиндрической резьбой обязательно применяют уплотнительные прокладки из паронита или резиновое кольцо. Пробка с конической резьбой не требует уплотнения.
