Что такое бортовой редуктор мтз

Почти каждый автовладелец хоть раз в жизни интересовался серьёзными внедорожниками и военными вездеходами, проходимость которых вошла в легенды. В числе их принципиальных отличий от обычных машин – редукторный мост. Для понимания конструкции внедорожников нужно разобраться, бортовой редуктор – это что такое и для чего предназначен.

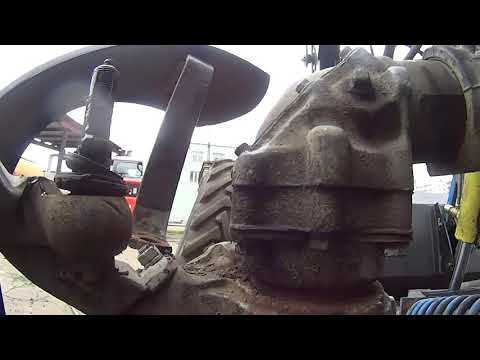

Видео:Обзор бортового редуктора мотоблока МТЗ! Как разобрать бортовой редуктор.Скачать

Что такое бортовой редуктор

Бортовой редуктор — это деталь, за счёт которой ось вращения колеса может опускаться ниже оси привода, что позволяет увеличить дорожный просвет, не меняя размер колёс. Эта деталь передаёт крутящий момент на колесо или гусеничную цепь и влияет на плавность хода машины, угол поворота и многое другое. На автомобиль, оснащённый бортовым редуктором, можно установить централизованную систему подкачки шин.

Конструкция:

• корончатая шестерня;
• солнечная шестерня;
• водило;
• вспомогательные шестерни.

Как правило, таким устройством оснащаются колёсная и гусеничная спецтехника и серьезные внедорожники, в первую очередь армейские машины. После установки дорожный просвет увеличивается в среднем на 12 см, колея становится шире на 18 см. Это существенно повышает проходимость, однако ограничивает скорость по трассе до 60–80 км/ч, так как на более скоростных режимах резко возрастает нагрузка на трансмиссию.

Одной из первых легковых машин в СССР, на которую устанавливали колёсный редуктор, стал ЛуАЗ 969 «Волынь» повышенной проходимости, выпускавшийся на Луцком автозаводе с 1966 по 2002 годы. Этот компактный автомобиль был предназначен для сельских жителей и рассчитан на эксплуатацию по плохим дорогам. Так же редукторы устанавливают на внедорожники Нива (ВАЗ-2121 и LADA 4×4) и др.

Принцип работы редукторного моста

Корпус бортового редуктора вмещает шестерни, передающие вращение привода колесу или звёздочке гусеницы. Крутящий момент передаётся от ступицы шестерням, а оттуда – на новую, нижнюю ступицу, на которой крепится колесо. В результате колеса опускаются ниже штатных ступиц, а автомобиль поднимется на эту же высоту.

Редукторные или, как их ещё называют, военные мосты отличаются от обычных «гражданских» П-образной формой (мост как перекладина буквы, к обоим концам которой крепятся колеса). Крутящий момент распределяется между главной парой и редукторами, что позволяет уменьшить главную пару и сместить картер на 4 см. В целом редукторные мосты надежнее обычных, обеспечивают повышенную мощность и тягу разгона, но накладывают ограничения по скорости.

Устанавливаются такие мосты на УАЗ и другие армейские внедорожники. Также редуктор бортовой т 40 от УАЗа подходит к другим легковым автомобилям и широко используется для тюнинга.

Видео:Ремонт бортового редуктора на МТЗ -1021/1221 Весь процесс разборки и сборки!Скачать

Устройство бортового редуктора

Устройство бортового редуктора настолько простое, что его можно собрать своими руками. Основа механизма – шестеренка, которая надевается на шлицы стандартного привода. Вторая, ведомая шестерня приводит во вращение колесо. Для того чтобы направление вращения не поменялось, устанавливаются промежуточные (паразитные) шестерни.

Обычно ведомая шестерня имеет больше зубьев, чем ведущая. Это позволяет увеличить передаточное число и при желании оснастить автомобиль шинами большего диаметра.

По тому же принципу устроены тяжёлые тракторные редукторы типа Т 170 или грузовые, которыми оснащаются коммерческие автомобили КамАЗ или МАЗ. Единственное отличие состоит в том, что для гусеничных тракторов и другой техники крутящий момент передаётся не на ступицу колеса, а на звёздочку гусеницы.

Ремонт бортового редуктора при необходимости может быть выполнен собственными руками. В большинстве случаев для устранения шумов и вибраций достаточно заменить вспомогательные элементы: сальники, плавающие уплотнения, подшипники и пр.

Видео:Ремонт ПВМ МТЗ-82. Регулировка подшипников передних колёс.🚜🔧⚙️Скачать

Заключение

Бортовые редукторы пользуются большой популярностью у любителей тюнинга и самодельных машин. Если схема трансмиссии позволяет, устанавливают только редукторы, если нет – целиком меняют мосты. Некоторые фирмы специализируются на запчастях к внедорожникам и спортивным автомобилям, например, ВОиН 4х4 и другие. У сотрудников можно проконсультироваться, насколько выбранная деталь подойдёт к вашей машине и как изменит её эксплуатационные характеристики. Так же редукторы и мосты в сборе можно приобрести во всех крупных магазинах запчастей. Нужна ли вам деталь на Ниву или бортовой Т 130, каталог онлайн поможет найти и заказать в кратчайшие сроки.

Видео:Устранение течи бортового редуктора МТЗСкачать

Колесный, бортовой редуктор: устройство

Трактор – универсальное транспортное средство, пригодное для эффективного использования в самых разных ситуациях. Высокие показатели проходимости тракторов, особенно в условиях бездорожья и пересечённой местности – один из наиболее значимых факторов, влияющих на их популярность и востребованность при проведении различных типов работ, а также доставке грузов в наиболее отдалённые и труднодоступные районы. Обеспечивает проходимость система трансмиссии, одним из наиболее значимых элементов которой является бортовой редуктор, и именно о нём пришло самое время узнать подробнее.

Видео:Ремонт бортового редуктора МТЗ 1221/1523/2022. Весь процесс разборки и сборки до мелочей.Скачать

Редуктор и его устройство

Колёсный, или как его ещё называют, бортовой редуктор – составная часть трансмиссии, расположенную непосредственно перед ведущими колёсами и отвечающую за обеспечение пониженной передачи, применяемый в ситуации, когда необходимо увеличение оборотов поступающих на ведущее колесо.

Конструкция редуктора в тракторах МТЗ выполнена по образу и подобию планетарного цилиндра. Нельзя сказать, что она отличается сложностью и замысловатостью, но это не мешает ей максимально эффективно выполнять все возложенные на неё функции. Состоит же агрегат из таких элементов:

• Шарнир сдвоенного типа;
• Управляющие рычаги;
• Шестерня передачи цилиндрического типа;
• Полуосевой вал, с расположенными на нём шлицами.

Читайте также: Шестеренчатый редуктор что это

Крепление корпуса агрегата с мостом проводится посредством специальной оси, зафиксированной на корпусе болтами. На встроенных осях вращаются подшипники и сателлиты. Во избежание нежелательного перемещения этих элементов по направлению к оси, используют особые удерживающие шайбы. Правильность запрессовки узла проверяют посредством дополнительного фиксирующего винта, а сам корпус редуктора регулируется за счёт гайки затяжного типа, с небольшой шайбой расположенной между ней и подшипником.

Советы по эксплуатации

Заправка масла в агрегат проводится вплоть до нижней кромки заливочного отверстия, закрываемого пробкой. Для слива масла используют сливную пробку, отворачиваемую до нужного уровня. Для внутреннего уплотнения полость редуктора заполняется манжетами. Резиновые кольца применяют для уплотнения расточек на поворотном кулаке либо шарнира сдвоенного типа. Сапун, установленный на редукторе, обеспечивает сохранность оптимального давления в полостях устройства. Но всё же, как и любое иное приспособление, редуктор не застрахован от неисправностей и поломок. Игнорирование проблемы недопустимо, поскольку это может стать причиной окончательного выхода редуктора из строя, а также негативно сказаться на работе всего транспортного средства в целом. Впрочем, учитывая тот факт, что демонтаж агрегата в существенной степени сокращает срок его эксплуатации, особо торопиться с ним не стоит. Ведь даже перегрев узла не всегда свидетельствует о его неисправности.

Видео:Передний ведущий мост МТЗ-82 старого образца. Ремонт конечной передачи. Устраняем потёки масла.Скачать

Обслуживание колесного редуктора

Для повышения надёжности агрегата и продления срока его безопасного функционирования, необходимо с определённой периодичностью проводить его техосмотр и соответствующее обслуживание, используя для этого специальную контролирующую и измерительную аппаратуру. Перед началом ремонтных работ следует предварительно отсоединить коробку передач от корпуса сцепления, под который, впрочем, как и под передний мост, устанавливают подвижные подставки. Под коробку передач ставится подставка неподвижного типа. Далее следует отключить гидросистему и разъединить тракторный остов, раскатать его и отсоединить от корпуса сцепления полураму.

После того как разборка завершена, можно переходить к диагностике агрегата, в первую очередь обратив внимание на следующие моменты:

• Показатели уровня масла в гидравлическом баке;
• Функционирует ли двигатель на полной мощности;
• В каком состоянии находится ходовая;
• Имеет ли место утечка масла;
• Есть ли давление в сливной линии гидромотора и на входе в него;
• В каком состоянии находятся крепёжные соединения;
• Исправны ли подшипники роликового типа;
• Не нуждается ли в замене система зубчатого сцепления на верхних и нижних конических парах.

Если в процессе осмотра колёсного редуктора будет обнаружено существенное уменьшение уровня масла в верхней конической паре, значит это верный признак того, что в системе имеется утечка. Нужно обязательно выявить причины её возникновения и максимально оперативно устранить неисправность. Вполне возможно, что для этого может потребоваться даже частичная разборка этого узла, хотя, по сути, это единственный способ устранения проблемы.

Видео:Ремонт бортовых МТЗ 82Скачать

Устройство и эксплуатация редуктора МТЗ 82

Предлагаем рассмотреть основные принципы работы механизма, а также узнать, из каких элементов состоит агрегат. Главное назначение детали – максимально быстрая передача и увеличение крутящего момента от главной передачи к колесам. Редуктор МТЗ 82 имеет сложное строение и состоит из двух пар шестеренок с общим передаточным числом 6,15.

Зубчатые венцы с вертикальным валом представляют собой цельную деталь с хвостовиками. Полуось соединяется с шестеренкой. Корпуса верхней конической пары перемещаются в рукавах переднего моста. Поэтому колею колес можно отрегулировать бесступенчато.

От проворачивания корпус предохраняют стопорные клинья. От осевого перемещения подшипники и вал редуктора МТЗ 82 удерживают винты. Смазка осуществляется только через масленки. Для поддержки оптимального давления в полостях редуктора переднего моста МТЗ 82.

Во время эксплуатации необходимо следить за уровнем масла и заменять жидкость. Также следует проверять и подтягивать соединения. Зубчатые зацепления бортового редуктора МТЗ 82 регулируют только после ремонта или замены деталей. Если масла недостаточно, жидкость доливают до нижней метки заливного отверстия.

Слив выполняют откручиванием пробки. Зазор в конической паре регулируют, подбирая кольца. Ремонт осуществляют после разборки механизма.

В тракторах устанавливаются бортовые редукторы МТЗ 82 планетарно-цилиндрического типа. Механизм смонтирован в корпусе. С мостом соединяются посредством осей.

Если необходимо заменить конические пары переднего редуктора МТЗ 82, запчасти покупают и устанавливают только комплектом. Все необходимое для быстрого ремонта вашего трактора легко найти в каталоге МТЗ. Гарантируем быструю доставку и демократичные цены.

Видео:Ремонт бортовой МТЗ 82Скачать

Принцип работы и устройство переднего ведущего моста МТЗ 82

Трактор МТЗ 82 Беларус отличается от МТЗ 80 полноприводной формулой ходовой части 4Х4 за счёт ведущего переднего моста. Данная характеристика повышает ходовые и тяговые качества машины, что важно при выполнении полевых работ в составе почвообрабатывающих агрегатов, на транспортных работах по бездорожью и грунтам с повышенной влажностью. В зависимости от модификации МТЗ 82 ведущие мосты имеют разные исполнения конструкции. Традиционно трактор МТЗ 82 с 1975 года и современная его модификация МТЗ 82.1 комплектуется ПВМ универсально-портального типа с коническими парами шестерён конечных передач и самоблокирующимся дифференциалом. В статье мы уделим внимание именно этой конструкции моста, являющейся самой распространённой.

Читайте также: Смазка для редукторов плм

Исключением в комплектации является модель МТЗ 82.2 на которую установлен так называемый балочный ПВМ, с планетарно-цилиндрическими бортовыми редукторами. Данной конструкцией передних ведущих мостов комплектуются современные модели колёсных тракторов Беларус с повышенной нагрузкой на переднюю часть. Особенно положительно такой мост себя зарекомендовал на тракторах с использованием навесных фронтальных погрузчиков.

Видео:МТЗ 82 Сборка редуктора конечной передачи Бортовая переднего мостаСкачать

Устройство портального ПВМ МТЗ 82

Несущая балка моста состоит из корпуса главной передачи 23 и крышки 2, либо в новом исполнении из трёх частей ( корпуса и двух рукавов), соединённых своими фланцами болтами. К полураме трактора балка крепится шарнирным сочленением, обеспечивая поперечное качение в пределах 8-9°, реагируя на неровности дороги . В корпусе размещены коническая пара шестерён с винтовыми зубьями главной передачи и механизм дифференциала. В рукавах установлены подвижные кожухи полуосей колёсных редукторов. Изменение колеи осуществляется винтовыми механизмами, вращением которых выдвигаются кожухи с колёсами относительно корпуса моста. Фиксация колеи осуществляется стопорными клиньями 31 в левом и правом винтовых механизмов 1.

Также для справки нужно отметить, что ранние трактора МТЗ 82 с рулевым управлением с ГУР комплектовались ПВМ со ступицами на 5 шпилек крепления колёс. Более поздние трактора с рулевой под насос дозатор (ГОРУ) комплектуются узлами с 8-ю шпильками на ступицах. Кроме этого, старый мост отличается увеличенным размером и формой отливки корпуса главной передачи с дифференциалом. Отливка имеет удлинённую часть на левую полуось (по ходу трактора), то есть корпус отлит за одно целое с рукавом левой полуоси. Также нужно обращать внимание на комплектацию бортовой части моста, где детали также могут отличатся. Новый мост имеет симметричную конструкцию балки из трёх частей, соединяющихся в своих фланцах ботами — центральной части корпуса под главную передачу с дифференциалом и двух рукавов полуосей.

Главная передача

Пара шестерён установлена в корпусе моста 23, принимает продольный вращательный момент от карданного вала привода ПВМ, преобразовывает в поперечный момент вращения относительно оси трактора и передаёт на дифференциал.

Ведущая винтовая коническая шестерня 13 выполнена за одно целое с валом, получающим вращения от карданной передачи привода. На шлицевой хвостовик вала одет фланец 9 для соединения с соответствующим фланцем в карданного вала. Резьбовой конец вала ведущей шестерни затягивается гайкой 10, одновременно обеспечивая регулировку зазора в подшипниках вращения и крепления фланца. Сам вал размещён в стакане 5 на двух роликовых конических подшипниках 6,7. Передний подшипник жёстко напрессован на вал, положение заднего подшипника устанавливается с помощью регулировочных шайб 12. Стакан в сборе с ведущей шестернёй и установленными подшипниками, монтируется в расточку корпуса моста 23, затягивается болтами в соединении фланцев. В расточке стакан уплотняется резиновым кольцом, а вал ведущей шестерни — самоподжимным сальником 8, запрессованным с обоймой в расточку стакана. Для предотвращения подпора масла перед сальником установлено маслоотражательное кольцо 11 с винтовыми канавками на его наружном диаметре.

Ведомая шестерня 14 установлена на шлицах и центрирующем пояске корпуса дифференциала 15,19 . Для предотвращения осевых перемещений шестерня затянута гайкой. С дифференциалом ведомая шестерня вращается на двух конических роликовых подшипниках 21, один из которых размещён в корпусе 23 другой в крышке моста 2.

Дифференциал

Узел закрытого типа, самоблокирующийся, повышенного трения — принимает вращение от главной пары шестерён и распределяет на полуоси моста с учётом угловых скоростей вращения колёс трактора при осуществлении поворотов. Механизм состоит из:

• двух частей корпуса, стянутых болтами
• четырёх сателлитов, расположенных на двух осях
• двух полуосевых шестерён
• двух нажимных чашек с блокирующими пакетами фрикционных дисков

Внутри составного корпуса 19 и 15, на крестообразно установленных осях 16, размещены четыре конических прямозубых сателлита 25. Полуосевые шестерни 28 находятся в постоянном зацеплении с сателлитами и своими торцевыми поверхностями опираются на торцы нажимных чашек 17. Хорошее центрирование и зацепление сателлитов с полуосевыми шестернями обеспечивается сферическими поверхностями опорных поверхностей нажимных чашек и сателлитов. Удлинённые ступицы полуосевых шестерён 28 своими внутренними шлицами посажены на полуоси моста. Для исключения подтекания смазки в ступицы шестерён запрессованы сферические заглушки с уплотнительными прокладками.

В пакет фрикционных дисков автоблокировки дифференциала входит три ведущих 22 и три ведомых 20 диска. Наружным зубчатым венцом ведущие диски соединены с внутренним зубчатым венцом в корпусе устройства 19, а ведомые диски с нажимными чашками 17 своими внутренними зубцами с полуосевыми шестернями 28. Один ведомый и один ведущий диск образуют одну пару поверхностей трения. Каждая сторона дифференциала имеет по три пары трения.

Автоматическое блокирование дифференциала происходит за счёт передачи усилия от сопротивления движения отстающего переднего колеса. Нагрузка действует на полуоси дифференциала и смещает их концы в пазах корпуса, передовая усилие на фрикционные блокирующие диски через цилиндрические поверхности сателлитов и чашку. Такое блокирование является частичным, но его действия достаточно для обеспечения передачи вращательного момента при возникновении разности сцепления с грунтом на передних ведущих колесах моста.

Читайте также: Что такое лсд редукторов

Бортовой редуктор ПВМ МТЗ 82

Колёсный редуктор выполняет функцию поворотов управляемых колёс и передачи вращения от полуосей моста на колёса трактора с увеличением крутящего момента. Подача вращения на каждую сторону моста осуществляется через верхнюю пару конических шестерён конечной передачи одноименной стороны на вертикальный вал каждой бортовой части и далее на нижнюю пару конических шестерён, от которой осуществляется непосредственный привод колеса.

Верхняя коническая пара шестерён

Пару образуют две шестерни одна из которых установлена на горизонтальной полуоси, а вторая на верхнем конце вертикального вала бортового редуктора. Горизонтальные полуоси 15 в выдвижных корпусах 14 вращаются за счёт зацепления своими шлицевыми концами с полуосевыми шестернями моста и установлены на двух конических роликовых подшипниках в расточках выдвижных деталей 14. Между наружными обоймами подшипников 10 горизонтальной полуоси 15 установлено распорное кольцо 11. От осевых перемещений подшипник с полуосью зафиксирован стопорным болтом, ввёрнутым в выдвижной корпус 14 полуоси.

Верхняя часть вертикального вала 8 бортовой вращается на паре таких же конических роликовых подшипниках, установленных в расточке шкворневой поворотной трубы 20. Подшипники вертикального вала фиксируются стопорным кольцом 7.

Механизм поворота редуктора

При повороте рычагами, прикреплёнными к корпусам бортовых редукторов, проворачиваются нижние части редукторов 24 вокруг шкворневых труб 20. Сам шкворень представляет собой цилиндрическую трубу на верхнюю часть которой приварен стакан 4. Верхняя часть стакана запрессована в расточку выдвижного корпуса полуоси 14 и уплотнена резиновым кольцом, соединительные фланцы деталей затянуты болтами. Шкворневая часть трубы сопрягается с гильзой 19, запрессованной в корпус 24 бортового редуктора.

Амортизатор бортовой

В шкворневой трубе расположена винтовая пружина 23, нижняя часть которой упирается на опорный подшипник, а верхняя в обойму верхнего сальника. При нагрузках пружина реагирует и шкворневая труба 20 вместе с вертикальным валом 8 и подрессоренной частью переднего моста перемещается относительно гильзы 19 и ведущей шестерни 25 нижней конической пары бортового редуктора. Колебание вниз ограничивается упором торца шкворневой трубы в корпус редуктора 24. Перемещение вверх ограничивается упором бурта стакана 4 уплотнения в стопорные кольца 16 и 5, установленные в гильзе 19.

Нижняя коническая пара и ступица

Ведущая шестерня нижней пары смонтирована в расточке корпуса и установлена в шлицевой хвостовик вала 8, вращается на двух шарикоподшипниках и фиксируется крышкой 26 снизу. Ведомая шестерня 3 установлена на шлицевой части фланца-ступицы колеса 32. Фланец вращается на роликовых конических 31 и цилиндрическом 28 подшипниках. Наружные обоймы конических подшипников запрессованы в монтажный стакан 1, установленный в крышку редуктора 2, а наружная обойма цилиндрического подшипника — в расточку корпуса редуктора 24. Между внутренними обоймами конических подшипников установлены два регулировочных кольца 30.

Видео:Сравнение бортовых редукторов Т40 и Unimog 404Скачать

Управление передним ведущим мостом МТЗ 82

Передача мощности на передний мост осуществляется от раздаточной коробки, установленной с правой стороны КПП трактора, далее через два карданных вала и установленную между ними промежуточную опору. Раздатка обеспечивает отбор мощности от КПП через промежуточную шестерню и устройством своего механизма выполняет функции включения и выключения ПВМ. Промежуточная опора выполняет функции передачи крутящего момента от раздаточной коробки к главной передаче моста и предохраняет передний мост трактора от воздействия чрезмерных нагрузок срабатыванием фрикционной зубчатой муфты в своём составе.

Переключение режимов осуществляется тремя положениями рычага управления ПВМ, выведенным в кабину по правую руку водителя: « ПВМ выключен» — крайнее переднее положение рычага управления, «автоматический режим работы ПВМ» — среднее положение рычага, «ПВМ включён принудительно» — крайнее заднее положение.

Важно отметить, что полный привод МТЗ 82, по эксплуатационным правилам завода производителя, нужно включать только при движении трактора по грунтовым влажным дорогам или в процессе полевых работ. Запрещено эксплуатировать трактор с включённым ПВМ при движении по сухим дорогам с твёрдым покрытием, так как это приводит к нежелательным нагрузкам в приводе ПВМ и износу передних шин.

Эксплуатируя трактор традиционно используют автоматический режим включения ПВМ, когда механизм раздаточной коробки реагирует включением передачи мощности к переднему мосту при буксовании задних ведущих колёс трактора. Принудительный режим используют при непосредственной работе трактора в агрегате с почвообрабатывающими машинами на увлажнённых грунтах.

В заключение хочется сказать, что в отличие от балочного моста, конструкция традиционного портального ПВМ МТЗ 82 своим бесступенчатым регулированием колеи и шириной передних ведущих предусматривает все необходимые настройки для работ в составе с пропашными агрегатами при возделывании всех пропашных культур. Исправная работа переднего моста зависит от хорошей и своевременной смазки всех частей механизма, целостности уплотнителей в конструкции узла, настройки допустимых зазоров в подшипниках вращения и зацеплении зубчатых пар. А также важным фактором влияющим на работу переднего ведущего моста и рабочий ресурс его механизмов оказывает техническое состояние всех узлов привода.
