Частота процессора, системной шины и шин периферийных устройств

Основной частью любой компьютерной системы является материнская плата с главным процессором и поддерживающими его микросхемами. Существуют платы содержащие всю схему компьютера (одноплатные). В противоположность одноплатным, в шиноориентированых компьютерах системная плата реализует схему минимальной конфигурации, остальные функции реализуются с помощью многочисленных дополнительных плат.

Все компоненты материнской платы соединяются шиной. В системной плате нет видеоадаптера, некоторых видов памяти и средств связи с дополнительными устройствами. Эти устройства (платы расширения) добавляются к системной плате путем присоединения к шине расши рения, которая является частью системной платы.

Первая материнская плата была разработана фирмой IBM, и показана в августе 1981 года (PC-1). В 1983 году появился компьютер с увеличенной системной платой (PC-2). Максимум, что могла поддерживать PC-1 без использования плат расширения — 64К памяти. PC-2 имела уже 256К, но наиболее важное различие заключалось в программировании двух плат. Системная плата PC-1 не могла без корректировки поддерживать наиболее мощные устройства расширения, таких, как жесткий диск и улучшенные видеоадаптеры.

Материнская плата — это комплекс различных устройств поддерживающий работу системы в целом.

Обязательными атрибутами материнской платы являются:

• базовый процессор,
• оперативная память,
• системный BIOS,
• контролер клавиатуры,
• разъемы расширения.

Материнская плата внутри компьютера — главная монтажная деталь, к которой крепятся остальные компоненты.

По внешнему виду материнской платы можно определить, какие нужны процессор, память и дополнительные устройства, вставляемые во внешние порты и гнезда компьютера.

По размерам материнские платы в общем случае можно разделить на три группы.

• Раньше все материнские платы имели размеры 8,5/11 дюймов.
• В XT размеры увеличились на 1 дюйм
• В AT размеры возросли еще больше.

Часто речь может идти о “зеленых” платах (green mothеrboard). Сейчас выпускаются только такие платы. Данные системные платы позволяют реализовать несколько экономичных режимов энергопотребления (в том числе, так называемый “sleep”, при котором отключается питание от компонентов компьютера, которые в данный момент не работают).

Частота процессора, системной шины и шин периферийных устройств

Быстродействие различных компонентов компьютера (процессора, оперативной памяти и контроллеров периферийных устройств) может существенно различаться. Для согласования быстродействия на системной плате устанавливаются специальные микросхемы (чипсеты), включающие в себя контроллер оперативной памяти (так называемый северный мост) и контроллер периферийных устройств (южный мост).

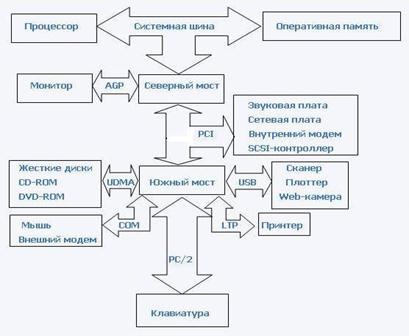

Рис.1. Логическая схема системной платы

Cеверный мост обеспечивает обмен информацией между процессором и оперативной памятью по системной шине. В процессоре используется внутреннее умножение частоты, поэтому частота процессора в несколько раз больше, чем частота системной шины. В современных компьютерах частота процессора может превышать частоту системной шины в 10 раз (например, частота процессора 1 ГГц, а частота шины — 100 МГц).

К северному мосту подключается шина PCI (Peripherial Component Interconnect bus — шина взаимодействия периферийных устройств), которая обеспечивает обмен информацией с контроллерами периферийных устройств. Частота контроллеров меньше частоты системной шины, например, если частота системной шины составляет 100 МГц, то частота шины PCI обычно в три раза меньше — 33 МГц. Контроллеры периферийных устройств (звуковая плата, сетевая плата, SCSI-контроллер, внутренний модем) устанавливаются в слоты расширения системной платы.

По мере увеличения разрешающей способности монитора и глубины цвета требования к быстродействию шины, связывающей видеоплату с процессором и оперативной памятью, возрастают. В настоящее время для подключения видеоплаты обычно используется специальная шина AGP (Accelerated Graphic Port — ускоренный графический порт), соединенная с северным мостом и имеющая частоту, в несколько раз большую, чем шина PCI.

Читайте также: Датчик давления в шинах лексус gs300 2006 года

Южный мост обеспечивает обмен информацией между северным мостом и портами для подключения периферийного оборудования.

Устройства хранения информации (жесткие диски, CD-ROM, DVD-ROM) подключаются к южному мосту по шине UDMA (Ultra Direct Memory Access — прямое подключение к памяти).

Мышь и внешний модем подключаются к южному мосту с помощью последовательных портов, которые передают электрические импульсы, несущие информацию в машинном коде, последовательно один за другим. Обозначаются последовательные порты как COM1 и COM2, а
аппаратно реализуются с помощью 25-контактного и 9-контактного разъемов, которые выведены на заднюю панель системного блока.

Принтер подключается к параллельному порту, который обеспечивает более высокую скорость передачи информации, чем последовательные порты, так как передает одновременно 8 электрических импульсов, несущих информацию в машинном коде. Обозначается параллельный порт как LTP, а аппаратно реализуется в виде 25-контактного разъема на задней панели системного блока.

Для подключения сканеров и цифровых камер обычно используется порт USB (Universal Serial Bus — универсальная последовательная шина), который обеспечивает высокоскоростное подключение к компьютеру сразу нескольких периферийных устройств. Клавиатура подключается обычно с помощью порта PS/2.

Статьи к прочтению:

Системная шина персонального компьютера PCI

Похожие статьи:

Сколько интерфейсов процессора может поддерживать чипсет? ипсет поддерживает только один интерфейс процессора (сокет). В то же время, в пределах одного…

Можно выделить два основных способа ее решения: реализация обмена в режиме ПДП с захватом цикла и в режиме ПДП с блокировкой процессора. Реализация…

Видео:03. Основы устройства компьютера. Память и шина. [Универсальный программист]Скачать

Частота процессора, системной шины и шин периферийных устройств

Дата добавления: 2015-01-08 ; просмотров: 1311 ; Нарушение авторских прав

Быстродействие различных компонентов компьютера (процессора, оперативной памяти и контроллеров периферийных устройств) может существенно различаться. Для согласования быстродействия на системной плате устанавливаются специальные микросхемы (чипсеты), включающие в себя контроллер оперативной памяти (так называемый северный мост) и контроллер периферийных устройств (южный мост).

Рис. 39. Логическая схема системной платы

Cеверный мост обеспечивает обмен информацией между процессором и оперативной памятью по системной шине. В процессоре используется внутреннее умножение частоты, поэтому частота процессора в несколько раз больше, чем частота системной шины. В современных компьютерах частота процессора может превышать частоту системной шины в 10 раз (например, частота процессора 1 ГГц, а частота шины — 100 МГц).

К северному мосту подключается шина PCI (Peripherial Component Interconnect bus — шина взаимодействия периферийных устройств), которая обеспечивает обмен информацией с контроллерами периферийных устройств. Частота контроллеров меньше частоты системной шины, например, если частота системной шины составляет 100 МГц, то частота шины PCI обычно в три раза меньше — 33 МГц. Контроллеры периферийных устройств (звуковая плата, сетевая плата, SCSI-контроллер, внутренний модем) устанавливаются в слоты расширения системной платы.

По мере увеличения разрешающей способности монитора и глубины цвета требования к быстродействию шины, связывающей видеоплату с процессором и оперативной памятью, возрастают. В настоящее время для подключения видеоплаты обычно используется специальная шина AGP (Accelerated Graphic Port — ускоренный графический порт), соединенная с северным мостом и имеющая частоту, в несколько раз большую, чем шина PCI.

Южный мост обеспечивает обмен информацией между северным мостом и портами для подключения периферийного оборудования.

Устройства хранения информации (жесткие диски, CD-ROM, DVD-ROM) подключаются к южному мосту по шине UDMA (Ultra Direct Memory Access — прямое подключение к памяти).

Читайте также: Газель 2705 давление в шинах какое должно быть

Мышь и внешний модем подключаются к южному мосту с помощью последовательных портов, которые передают электрические импульсы, несущие информацию в машинном коде, последовательно один за другим. Обозначаются последовательные порты как COM1 и COM2, а аппаратно реализуются с помощью 25-контактного и 9-контактного разъемов, которые выведены на заднюю панель системного блока.

Принтерподключается к параллельному порту, который обеспечивает более высокую скорость передачи информации, чем последовательные порты, так как передает одновременно 8 электрических импульсов, несущих информацию в машинном коде. Обозначается параллельный порт как LTP, а аппаратно реализуется в виде 25-контактного разъема на задней панели системного блока.

Для подключения сканеров и цифровых камер обычно используется порт USB (Universal Serial Bus — универсальная последовательная шина), который обеспечивает высокоскоростное подключение к компьютеру сразу нескольких периферийных устройств. Клавиатура подключается обычно с помощью порта PS/2.

http://asu.bru.mogilev.by/

Адаптер дисплея. Адаптер, согласующий обмен информацией между центральным процессором и дисплеем. Адаптер преобразует данные, поступающие из ЭВМ в цифровой форме, в соответствующее изображение на экране.

Адаптер. Электронная схема, позволяющая приспособить друг к другу устройства с различными способами представления данных – устройство связи компьютера с периферийными устройствами.

Адрес. Идентификатор места в памяти ЭВМ, где хранится или куда может быть записана информация.

Адресная шина. Шина или часть шины, предназначенная для передачи адреса.

Адресное запоминающее устройство — запоминающее устройство, в котором каждый элемент памяти имеет адрес, соответствующий его пространственному расположению в запоминающей среде. Обращение к данным таких устройств производится в соответствии с адресами данных

Американский национальный институт стандартов. Организация, определяющая стандарты, на основе которых в США разрабатываются аппаратные средства и некоторые виды программного обеспечения. Например, для языков C, BASIC и SQI имеются стандарты, подготовленные ANSI.

Видео:Частота процессора или частота системной шины?Скачать

Частота системной шины

FSB (англ. Front side bus , переводится как «системная шина») — компьютерная шина, обеспечивающая соединение между x86-совместимым центральным процессором и внешним миром.

Как правило, современный персональный компьютер на базе x86-совместимого микропроцессора устроен следующим образом: микропроцессор через FSB подключается к системному контроллеру (обычно системный контроллер персонального компьютера называют «северным мостом», англ. North Bridge ). Системный контроллер имеет в своём составе контроллер ОЗУ (в некоторых современных персональных компьютерах контроллер ОЗУ встроен в микропроцессор), а также контроллеры шин, к которым подключаются периферийные устройства. Получил распространение подход, при котором, к северному мосту подключаются наиболее производительные периферийные устройства, например, видеокарты с шиной PCI Express 16x, а менее производительные устройства (микросхема PCI) подключаются к т. н. «южному мосту» (англ. South Bridge ), который соединяется с северным мостом специальной шиной. Набор из «южного» и «северного» мостов часто называют чипсетом (англ. chipset ).

Таким образом, FSB работает в качестве магистрального канала между процессором и чипсетом.

Некоторые компьютеры имеют внешнюю кэш-память, подключенную через «заднюю» шину (англ. back side bus ), которая быстрее, чем FSB, но работает только со специфичными устройствами.

Каждая из вторичных шин работает на своей частоте (которая может быть как выше, так и ниже частоты FSB). Иногда частота вторичной шины является производной от частоты FSB, иногда задаётся независимо.

Видео:Как работает процессор: частоты, шины и т.д.Скачать

Параметры FSB у некоторых микропроцессоров

Видео:Частота процессора, множитель и системная шинаСкачать

Влияние на производительность компьютера

Частота процессора

Частота, на которой работает центральный процессор, определяется исходя из частоты FSB и коэффициента умножения. Большинство современных процессоров имеют заблокированный коэффициент умножения, так что единственным способом разгона является изменение частоты FSB.

Память

До определённого момента в развитии компьютеров частота работы памяти совпадала с частотой FSB, на современных персональных компьютерах частоты FSB и шины памяти могут различаться. Обычно, частота памяти выше и задается делителями по отношению к FSB. Самый часто встречающийся делитель- 4:3.

Периферийные шины

На старых системах частоты шин ISA, PCI, AGP задавались в соотношении с FSB (изменение частоты FSB приводило к изменению частоты шины), на новых системах частоты для каждой шины задаются отдельно.
