Что такое мотор без навесного

Двигатель без навесного оборудования не будет полноценно работать. К навесным агрегатам относятся электрооборудование, датчики, системы впуска, выпуска и охлаждения, а также насос гидроусилителя руля и компрессор кондиционера. Навесное на двигатель связано с другими системами автомобиля, они в совокупности обеспечивают нормальный режим работы машины.

Видео:Двигатель без навесного что это? Купить двигатель с навесным или без? Что такое навесное двигателя?Скачать

Электрооборудование

На схеме двигателя для автомобилей видно, что навесное состоит из связки узлов и агрегатов, которые присоединены к мотору. В сборе с навесным оборудованием мотор работает в обычном режиме. Важнейшим из узлов в этом списке является электрооборудование – оно снабжает электроэнергией систему зажигания, бортовую электронику, заряжает аккумулятор.

Генератор

Генератор подает электричество для устройства зажигания, датчиков, бортового оборудования, он же заряжает аккумулятор. Данный узел крепится к двигателю при помощи кронштейнов. Вращение происходит от шкива коленвала благодаря приводному ремню.

После зарядки приборов генератор понижает расход тока и продолжает работать в обычном режиме. Если в машине включены одновременно обогреватель, фары, датчики, потребляемое электричество может превысить то, которое вырабатывает генератор, тогда дополнительная нагрузка быстро разрядит аккумулятор.

Вращательные движения совершаются за счет силы трения и сцепления. Генератор прикреплен к блоку болтами, для этого часто используют регулировочную планку, чтобы достигнуть нужной фиксации и натяжки.

• статор;
• ротор;
• две крышки – передняя расположена со стороны привода, задняя находится над контактными кольцами;
• регулятор;
• диодный мост;
• подшипник.

Устройство крепится к двигателю болтами, расположенными на кронштейнах.

Генератор имеет вентиляционные окна, через которые вентилятор выдувает воздух.

Стартер

Стартер – это электрический двигатель, который запускает мотор, коленвал и маховик. При запуске системы зажигания зубцы соединяются с венцом маховика, мотор запускается. Стартер находится сзади мотора, установлен продольно, присоединен к блоку цилиндров болтами. В корпусе располагаются 4 магнитных сердечника, их называют статором электродвигателя.

Главным узлом стартера является якорь – вал с прессованным сердечником, сделанный из специальной стали. В пазах стоят рамки, вращающиеся вокруг полюсов магнита. Рамки соприкасаются с коллектором, от него отходят 4 щетки – 2 положительные и 2 отрицательные.

• щеткодержатель, щетки;
• вал;
• статор;
• электромагнит;
• сердечник;
• вилка;
• бендикс;
• корпус.

В крышке сзади расположены держатели с пружинами, которые давят на щетки, прижимая их к коллектору, они соприкасаются. В задней части стартера стоит опорный подшипник. На корпусе имеется входной контакт, к нему подключена клемма (+) аккумулятора. Ток идет по якорным рамкам, попадает на отрицательные щетки, соединенные с клеммой (-). Появляется магнитное поле, происходит вращение якоря.

Видео:Как проверить контрактный двигатель?!Скачать

Датчики и их виды

Датчики используют во всех системах машины. Они измеряют температуру, давление масла, топлива, воздуха и охлаждающей смеси. Приборы способны преобразовывать механику в ток.

Датчик давления масла

Прибор преобразует механические движения в электросигнал, воспринимаемый блоком управления. Устанавливают датчик вблизи масляного насоса – вкручивают в блок цилиндров в нижней части двигателя. Без подачи масла трение происходит «всухую», от этого детали перегреваются и изнашиваются очень быстро.

В датчике находится чувствительный элемент – металлическая мембрана. Она оснащена резистором, изменяющим сопротивление при деформации. Измерительная схема преобразует сопротивление в ток, который передается по проводам.

Низкое или высокое давление указывает на неполадки в двигателе или на неисправность масляного насоса. При высоком давлении возможно, что засорился масляный канал или редукционный клапан, а при низком, скорее всего, ослаблена пружина или износился сам насос.

Читайте также: Самоделка из старого мотора

Датчик детонации

В двигателе внутреннего сгорания может возникнуть металлический стук – это явление называют детонацией. Во время работы двигателя датчик контролирует степень детонации. Прибор установлен на блоке цилиндров мотора, служит для увеличения его мощности и экономии топлива.

Датчик состоит из пьезоэлектрической пластины, на концах которой появляется напряжение. Оно зависит от амплитуды и частоты колебаний пластинки. Если напряжение возрастает выше положенного уровня, электронный блок корректирует работу системы зажигания, уменьшая угол опережения.

Датчик положения коленвала

Это электромагнитный клапан, который отслеживает рабочее положение коленвала и частоту его вращения, обеспечивает деятельность систем силового агрегата: зажигание в бензиновом моторе и впрыскивание топлива в инжекторах.

Устройство состоит из датчика положения и задающего диска. Располагают датчик в алюминиевом корпусе, который с помощью кронштейна крепится возле синхродиска, устанавливают прибор со стороны маховика.

Датчик массового расхода воздуха

ДМРВ – устройство, предназначенное для контроля объема воздуха, поступающего в цилиндры. Оно передает данные системе регулировки впрыскивания бензина. Если не будет хватать воздуха при сгорании топлива, то оно сгорит не полностью, произойдет грязный выхлоп. Если воздуха будет больше нормы, мотор не разовьет нужную мощность.

При нажатии на педаль газа датчик регулирует подачу воздуха, дроссельная заслонка открывается. Топливо поступает в камеры сгорания, двигатель работает быстрее.

Видео:что такое двигатель без навесного? двигатель Хонда Одиссей шаттл двигатель f22Скачать

Система впуска

Впускная система обеспечивает подачу воздуха в мотор и служит для формирования топливной смеси. Впускной механизм взаимодействует с системой циркуляции газов, системой впрыскивания и вакуумным усилителем тормозов. Совместное действие этих систем обеспечивает управление мотором.

Составляющие системы впуска:

1. Воздухозаборник берет воздух из атмосферы.
2. Воздушный фильтр очищает поступающий воздух. Его делают из бумаги, размещая ее в отдельном корпусе. У элемента ограниченный срок действия, его периодически меняют.
3. Впускной коллектор перемещает поток воздуха в цилиндры мотора, возникает разрежение. Коллектор используют для привода впускных заслонок и при работе вакуумного усилителя тормозов.
4. Для распределения топлива имеется топливная рампа, по ней бензин попадает в форсунки, которые крепятся к впускному коллектору.
5. Топливный насос высокого давления предназначен для подачи определенного количества топлива, его устанавливают на мотор. Насос приводят в движение через ремень при помощи шестеренчатой передачи.
6. Турбина или приводной компрессор подает сжатый воздух в цилиндры мотора. При этом сгорает смесь, повышается КПД. Устанавливают турбину на коллекторе или двигателе.

Для увеличения мощности в системе впуска, улучшения наполнения воздухом цилиндров применяют турбонаддув. Все составляющие впускной системы соединены патрубками.

Видео:Как определить пробег контрактного ДвигателяСкачать

Система выпуска

К навесному оборудованию системы выпуска автомобиля ВАЗ относится коллектор, присоединенный к ГБЦ. Элемент необходим для вывода газов из цилиндров в выхлопную трубу. Устройство находится на головке блока цилиндров и обеспечивает продувание и наполнение камеры сгорания. К нему на выходе крепится труба выпуска. Прокладка, установленная между головкой блока и выпускной трубой, предотвращает поступление выхлопа под капот.

Бывает цельный и трубчатый коллектор выпуска. В первом короткие каналы объединены в общую камеру, его делают из жаропрочного чугуна. Цельный коллектор низкоэффективный, но прост в изготовлении. Трубчатые коллекторы производят из нержавеющей стали.

Читайте также: Четырехтактные лодочные моторы в архангельске

Видео:Двигатель Cummins ISF2.8 без навесногоСкачать

Система охлаждения

Предназначена для охлаждения деталей и узлов двигателя. В систему входят термостат, радиатор, вентилятор, насос водяной и шланги для соединения. После включения мотора жидкость начинает движение по малому кругу, перемещается по рубашке охлаждения и головке цилиндров, через байпасные трубки поступает снова в насос. Параллельно она циркулирует в теплообменнике отопителя. При поднятии температуры выше нормы открывается термостат. Основной клапан отправляет влагу в радиатор, где она охлаждается воздухом. Если жидкость не остыла, дополнительно включается вентилятор, смесь продолжает циркулировать.

Помпу устанавливают в торцевой части блока двигателя. Насос обеспечивает движение жидкости для охлаждения системы.

Когда повышается температура, термостат открывает большой контур охлаждения. Прибор прогревает двигатель, поддерживает постоянный температурный режим. Устройство находится на цилиндрах под корпусом.

Без охладительной системы выйдут из строя все системы двигателя.

Видео:Навесноеоборудование и "комплектность" двигателя с разборки. РассказСкачать

Другие системы

К навесному оборудованию относятся компрессор кондиционера и насос гидроусилителя руля. Насос беспрерывно работает, чтобы не допустить перепадов давления жидкости. А без компрессора перестанет работать охладительная система двигателя.

Насос гидроусилителя руля

Насос поддерживает давление жидкости. Устройство запускается от коленвала при помощи шестеренчатой или ременной передачи и работает беспрерывно, пока не выключен мотор. Когда машина едет прямо и не поворачивает, жидкость перемещается по малому кругу – от насоса в распределитель, затем в расширительный бачок. Когда золотниковый клапан закрыт, система работает в обычном режиме. Если руль повернут, открывается клапан на распределителе и жидкость попадает в силовой цилиндр.

Уменьшить изнашивание деталей помогает гидравлическая жидкость. При правильной эксплуатации насос может прослужить 8-10 лет. Насосы бывают одноконтурные и двухконтурные, у последних производительность выше.

Компрессор кондиционера

Устройство обеспечивает циркуляцию фреона в кондиционере, сжимает вещество и перегоняет его через радиатор, где оно охлаждается. Расположен компрессор в наружном блоке сплит-системы, состоит из механической части (вал, верхний и нижний фланец, цилиндр, ротор) и электродвигателя.

Ротор располагается на валу с электрическим двигателем, он приводит в движение механизм. Затем засасывает фреон, сжимает его, нагнетает хладагент под давлением радиатора.

Основная цель навесных систем – запуск силового агрегата и обеспечение его коммуникациями. Без навесного оборудования не будет полноценно функционировать двигатель и другие системы автомобиля. За оборудованием нужно постоянно следить, вовремя устранять неполадки, чтобы навесные агрегаты двигателя прослужили не один год.

Видео:Контрактный 5E-FE Горе мотор за 80 тыс. без навесногоСкачать

Что такое двигатель без навесного?

Двигатель без навесного оборудования представляет собой частично собранный двигатель без определенных внешних деталей. Основные компоненты двигателя заменены или восстановлены в блоке цилиндров. … Кроме того, вы экономите на стоимости, поскольку внешние детали с вашего старого двигателя можно использовать повторно.

Видео:Как выбрать бу двигатель с разборки? Все нюансы покупки контрактного мотораСкачать

Что входит в контрактный двигатель без навесного?

Что входит в состав двигателя без навесного оборудования?

• Восстановленный блок цилиндров двигателя
• Восстановленный или новый КОЛЕНЧАТЫЙ ВАЛ (стандартный размер)
• НОВЫЕ КОРЕННЫЕ ПОДШИПНИКИ коленчатого вала
• Восстановленный или новый РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ (стандартный размер)
• Восстановленные шатуны с новыми втулками

Видео:КАПРЕМОНТ или КОНТРАКТНЫЙ двигатель. Что лучше?Скачать

Как называется двигатель без навесного?

Шорт блоком (short-block в переводе с английского — «короткий блок») в машиностроении называют комплектацию основных узлов двигателя без навесного оборудования.

Читайте также: Тесла с бензиновым мотором

Видео:Как запустить двигатель без машиныСкачать

Что входит в состав навесного оборудования?

Навесным оборудованием называется все, что прикручено непосредственно к двигателю (кроме шлангов, патрубков, подушек агрегата, сцепления и КПП).

• Электрооборудование
• Датчики
• Система впуска
• Система выпуска
• Система охлаждения
• Другие системы
• Вывод

Видео:Вот как выглядит двигатель Опель вектра 2 куба.Без навесного оборудованияСкачать

Как узнать реальный пробег контрактного двигателя?

Продавец может определить пробег контрактного двигателя, пока он находится на части кузова машины. Пишут на наклейках лот аукциона и пробег, на крышке ГРМ и наклейки на воздухозаборниках. Пробеги, которые показывает продавец, это цифры достаточно относительные и их сложно подтвердить.

Видео:Разница установки бензинового и электрического двигателяСкачать

Чем отличается Контрактный двигатель от обычного?

Термин «контрактный двигатель» обозначает обычный мотор б/у, только ввезенный из-за рубежа не под капотом автомобиля, а отдельно, по контракту, с пакетом документов и не имеющий в прошлом пробега по России. Важное уточнение: контрактным называют двигатель, который не ремонтировался.

Видео:Чем отличаются коллекторный и бесколлекторный мотор?Скачать

Что такой контрактный двигатель?

Контрактный двигатель — это просто бывший в употреблении мотор, привезенный с иностранной разборки. Главный фактор — мотор обязательно без пробега РФ (предполагается, что эксплуатировался с хорошим топливом и маслом) поступает отдельно от машины со своим комплектом документов, то есть, по контракту.

Видео:Двигатели 21083 и 2111 | Отличия. Проблемы с переоформлениемСкачать

Что значит двигатель в сборе?

Такое устройство снимают с автомобилей, которые эксплуатировались за рубежом. При ввозе агрегата на территорию РФ требуется соблюдать законные процедуры (таможенные и пр.). Благодаря этому ДВС будет иметь гарантию и все нужные документы (без них брать мотор не стоит).

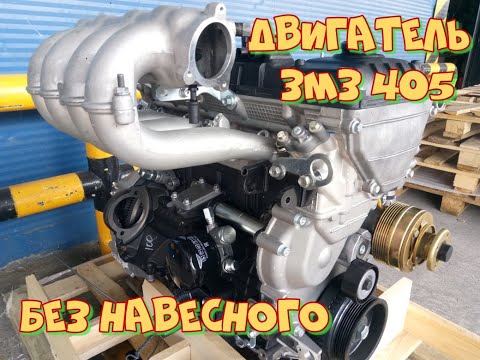

Видео:Двигатель ЗМЗ 405 евро 3 без навесного оборудованияСкачать

Сколько служит контрактный двигатель?

км – это ресурс до первой «капиталки». Производителей автомобилей понять, конечно, можно: сегодня машина служит в среднем около 3 лет, за которые она пробегает около 100 тыс. км.

Видео:КАК ПРОВЕРИТЬ СНЯТЫЙ ДВИГАТЕЛЬ?Скачать

Сколько ходит двигатель после кап ремонта?

Задача капитального ремонта состоит в том, чтобы максимально вернуть двигателю его прежнюю работоспособность, которая сохранится на протяжении 100-200 тыс. километров пробега. Если мотор после капремонта может проехать только 20-25 тыс.

Видео:КАК ЗАВЕСТИ СНЯТЫЙ ДВИГАТЕЛЬСкачать

Что входит в комплект двигателя?

• Генератор. …
• Стартер. …
• Карбюратор или инжектор. …
• Топливный насос высокого давления дизельного двигателя (ТНДВ). …
• Турбина (турбокомпрессор) или механический компрессор. …
• Помпа системы охлаждения двигателя представляет собой водяной насос, благодаря работе которого охлаждающая жидкость циркулирует по системе.

Видео:Что такое контрактный двигатель.Скачать

Что такое навесное оборудование в автомобиле?

К навесному оборудованию автомобиля относят пороги, подножки, ступени, фаркопы, кенгурины и дуги. К сожалению, пороги и ступени не входят в базовую комплектацию легковых машин, но для большинства внедорожников данная опция является неотъемлемой составляющей, как ремень безопасности.

Видео:Мотор без навесного N52 BMW F10 БМВСкачать

Как определить контрактный двигатель или нет?

Вам нужно заглянуть внутрь каждого цилиндра. Это можно сделать через отверстия для свечей. Целостность всей поршневой группы можно проверить, провернув коленчатый вал двигателя. Перед проворачиванием убедитесь в том, что установлен ремень или цепь газораспределительного механизма.

Видео:Контрактный двигатель без навесного оборудования BMW530i Е60.Скачать

Что нужно проверить при покупке контрактного двигателя?

Для того, чтобы купить именно требуемый двигатель, вы должны сообщить продавцу все данные вашего автомобиля: год выпуска, марку, модель, номер кузова и номер двигателя. Для европейских автомобилей также потребуется VIN-код. Если вы все-таки покупаете у частника, обязательно потребуйте сфотографировать двигатель.
