Что такое октогональные валы

Рольставни Alutech комплектуются шинами разных типов. Их подбирают индивидуально, по размерам проема, условиям монтажа, требованиям к характеристикам готовой конструкции. Типы шин делятся на три группы:

• стандартные: используются для рольставней типовых конструкций;
• усиленные: обеспечивают высокую взломостойкость, для противовзломных роллет;
• специальные: применяются при специфических требованиях монтажа.

Рольставни без нижнего обрамления выглядят аккуратно

Если конструкция рольставней не имеет нижнего обрамления, они комплектуются торцевыми заглушками. Такие аксессуары обеспечивают аккуратный внешний вид конструкции, продлевают срок ее службы. ПВХ-заглушки для направляющих шин завальцованы, что улучшает их характеристики. Вставки-щетки имеют торцованные края. Применение этих и других аксессуаров ускоряет монтаж, повышает его качество. Комплектующие поставляются в расширенной цветовой гамме — доступно больше 20 цветовых решений.

Видео:Нюансы монтажа больших рольставен. Как устанавливать регулируемую капсулу на вал.Скачать

Характеристики направляющих шин

Толщина стенок шин увеличена и составляет 2,2 мм для GR60X21/S, 3,2 мм для GR75X27/S. За счет этого вся конструкция усилена.

Долговечность шин обеспечивается:

• использованием алюминиевых сплавов с отличными прочностными показателями;
• применением долговечных покрытий с выраженными антикоррозийными характеристиками (подтверждаются сертификатом SEASIDE);
• соблюдением требований СТБ 51.2.03-2000, ГОСТ Р 52503-2005, ГОСТ Р 52502-2005 при производстве шин для взломостойких рольставней.

Почему важно использовать качественное сырье?

На иллюстрации — конструкция, изготовленная из некачественных материалов.

По опыту инженеров Master Company, применение недостаточно качественных сплавов и полимерных покрытий при производстве рольставней приводит к следующим последствиям:

• развитие коррозии;
• быстрое появление механических дефектов из-за недостаточной прочности конструкции;
• растрескивание, истирание покрытия, неоднородность его цвета и глянца.

Видео:Вал и ось. В чем отличие? Назначение валов и осей в машиностроении и не толькоСкачать

Виды и характеристики октогональных валов для рольставней

При производстве октогональных валов осуществляется строгий контроль геометрии. Для изготовления таких комплектующих используется стальная лента, которая проходит цинкование для защиты от коррозии. Alutech изготавливает валы 6 размеров. Диаметр составляет 4, 6, 7, 10.2, 10.8 см. Для изготовления используется стальная лента толщиной 0.6, 0.8, 1.2, 2.5 мм. Отдельно изготавливаются валы с повышенной прочностью. Они имеют круглое сечение, для производства используется лента толщиной 3,6 мм.

При использовании некачественной ленты вал начинает ржаветь

Появление ржавчины способствует быстрой поломке вала.

Если для изготовления вала используется тонкая лента, его прочность снижается. В результате этого валы прогибаются, а роллеты выходят из строя.

Читайте также: Датчик частоты вращения выходного вала акпп ауди

Видео:Детали машин. Лекция 4.1. Валы и оси.Скачать

Точное сопряжение октогональных валов с комплектующими

Октогональные валы Alutech имеют правильную геометрию для точного сопряжения с другими элементами конструкции рольставней.

Чтобы обеспечить правильное сопряжение комплектующих (валов, приводов для рольставен, адаптеров для электроприводов, капсул), производитель строго контролирует правильность их геометрии при производстве. Это повышает качество сборки и монтажа рольставней, гарантирует их долговечность и стабильную работу.

Несоответствие размеров приводит к поломке комплектующих

Если вал сопрягается с другими комплектующими недостаточно качественно, капсулы начинают прокручиваться, а привод выходит из строя.

Master Company предлагает широкий выбор рольставней Алютех.

Видео:Что такое система отверстия и система вала?Скачать

Функции роллет

Рольставни надежно защищают помещения от холода, шума, пыли и посторонних взглядов, что и делает их столь популярными. Они устойчивы к воздействию атмосферных осадков и обладают длительным сроком службы даже при интенсивной эксплуатации.

Функции, выполняемые роллетами:

Обеспечение сохранности имущества, целостности окон и витрин. Специальное предложение — противовзломные системы

Эффективаня защита окон от дождя, снега, града, ветра, пыли. Оторванные ветки или предметы, подхваченные сильным ветром не повредят Ваши окна.

Надежная охрана Вашей частной жизни и возможность уединения в собственном доме.

Сохранение комфортной прохлады в жаркие дни, защита штор занавесок, мебели и ковровых покрытий от выгорания под воздействием солнечных лучей.

Рациональное использование кондиционеров и обогревателей за счет дополнительного сохранения тепла зимой и прохлады летом (роллета создает воздушную прослойку между окном и окружающей средой).

Снижение уровня посторонних шумов для более эффективной работы и приятного отдыха.

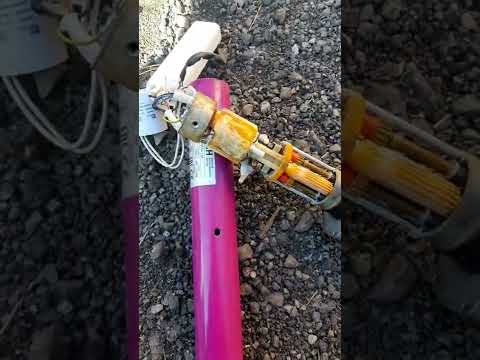

Видео:Ремонт привода Роллеты Алютех. #89381061711Скачать

Конструкция роллет

Основными составляющими роллет являются короб, направляющие, полотно (оно состоит из соединенных между собой профилей, или ламелей), а также механизмы управления и запирания. Закрытые рольставни представляют собой сплошную стенку, при открытии они сматываются в установленный сверху короб.

Роллетное полотно.

Полотно состоит из профилей роликовой прокатки или экструдированных профилей с боковыми замками на торцах и концевого профиля с уплотнительной вставкой.

Профили роллетные роликовой прокатки

AR/45 (N)
max ширина — 2,6 м
max площадь — 7,7 м²

AR(H)/40 (N)
max ширина — 3,2 м / 3,3 м
max площадь — 9,5 м² / 10,3 м²

AR/55m (N)
max ширина — 3,3 м
max площадь — 9,8 м²

AR/52 (N)
max ширина — 3,5 м
max площадь — 9,1 м²

AR(H)/55(N)
max ширина — 3,8 м / 4,5 м
max площадь — 10,6 м² / 12,6 м²

Профили роллетные экструдированные

AER42
max ширина — 2,5 м
max площадь — 6 м²

AER44/S
max ширина — 5,0 м
max площадь — 12,5 м²

AER55/S
max ширина — 5,5 м
max площадь — 14,0 м²

Защитный короб.

В защитном коробе размещается роллетное полотно. «Алютех» предлагает широкий ассортимент защитных коробов:

Алюминиевые роллформинговые короба

Алюминиевые экструдированные короба

Система встроенных коробов

Боковые крышки

В боковые крышки устанавливается вал с приводным механизмом. Они образуют единую систему с защитными коробами.

Направляющие шины

По направляющим шинам движется роллетное полотно.

Стандартные шины

Специальные шины

Усиленные шины

Октогональные валы

На октогональный вал роллетное полотно наматывается при помощи приводного механизма. Валы производятся из высококачественной гальванизированной стали на автоматизированных линиях формовки металла давлением.

Видео:Рольставни своими руками. Регулировка хода роллетного полотна.Скачать

Система управления

Система управления приводит роллетное полотно в движение. Это ручной привод или автоматическая система.
Ручные привода:

Полотно роллеты поднимается и опускается за счет натяжения ленты. Используется инерционная кассета. Вес поднимаемого полотна ограничен 15 кг.

Полотно роллеты поднимается и опускается за счет натяжения шнура. Используется инерционная кассета.Вес поднимаемого полотна ограничен 15 кг.

Полотно роллеты поднимается и опускается за счет натяжения шнура. Используется редукторная кассета с ручкой. Вес поднимаемого полотна ограничен 20 кг.

Полотно роллеты поднимается и опускается за счет вращения кардана, передающего поворотное усилие через редуктор. Используется кардан и редуктор. Вес поднимаемого полотна ограничен 35 кг.

Полотно роллеты поднимается и опускается за счет натяжения стального троса. Используется тросовый редуктор с ручкой. Вес поднимаемого полотна ограничен 80 кг.

В этом случае в вал устанавливается торсионная пружина. Поднятие и опускание происходит вручную, запирание, как правило, ригельным замком, который устанавливается в нижнюю ламель изделия. Вес поднимаемого полотна ограничен 80 кг.

Автоматические системы: электроприводы и элементы управления от Somfy, Nice, Nero Electronics и An-Motors.

Комплектующие и аксессуары

С капсулами, шкивами, тяговыми пружинами, ригелями блокирующими и прочей комплектацией можно ознакомиться в техническом каталоге.

Видео:Защитные роллетные системы (пулестойкие рольставни) производства НПО Специальных МатериаловСкачать

Установка

«Алютех» предлагает различные варианты монтажа роллетных систем, учитывающие архитектурные решения фасада здания. Роллеты могут быть установлены как в оконные / дверные проемы, так и на проемы и монтироваться снаружи или внутри помещений.

С защитными коробами серий SB45, SB20, SB-P/QRE, SB-P/RE

Короб роллеты устанавливается на стену фасада или помещения. Такой монтаж обеспечивает максимальное использование светового проема.

Короб роллеты располагается внутри проема.Одним из преимуществ встроенного монтажа является отсутствие выступающих элементов роллеты на фасаде. Это позволяет устанавливать роллеты в зданиях с различными архитектурными решениями. Однако при данной схеме монтажа часть окна перекрывается коробом.

Короб роллеты располагается в нише проема. Этот вид монтажа совмещает преимущества как накладного, так и встроенного монтажа – максимальное использование светового проема и отсутствие выступающих элементов роллетной конструкции.

Короб роллеты располагается в нише проема передней частью внутрь. При таком монтаже опущенная роллета сливается с фасадом, так как находится с ним на одном уровне. Если подобрать цвет роллеты максимально близкий к цвету фасада, это подчеркнет целостность здания. (Данный вариант монтажа не рекомендуется для роллет с защитным коробом серии SB-P/RE)

Со встроенным коробо серии SB-I

Основная особенность данной системы – скрытая установка короба в фасад здания. Для обеспечения дополнительной теплоизоляции надоконная перемычка в зоне установки короба может быть утеплена различного типа теплоизоляционными материалами.

Нижняя часть короба находится на одном уровне с верхней поперечиной оконной/дверной рамы. Данная схема монтажа позволяет предусмотреть неглубокую нишу в перемычке проема под монтаж короба.

Нижняя часть короба находится на одном уровне с верхней поверхностью проема. Данный вариант позволяет убрать из поля зрения концевой профиль и обеспечить максимальное использование светового проема.

Вариант установки короба для построенных зданий. При данной схеме монтажа часть окна перекрывается коробом.
