Назначение, элементы, виды валов

Вал — деталь предназначенная для удержания вращающихся деталей и передачи крутящего момента.

В поперечном сечении валы, чаще всего имеют круглую или кольцевидную форму, отдельные участки могут иметь другое сечение, например участки с шлицами, лысками.

Видео:Лекция «Валы и оси. Их опоры»Скачать

Назначение валов

Назначение валов — удерживание посаженных на него деталей и передача нагрузки от них на опоры.

Вал, в отличии от оси, передает вращающий момент, следовательно — скручивается.

В механизмах, как правило, используется несколько агрегатов, и необходимо реализовать передачу вращающего момента от вала одного устройства к валу другого. Для этих целей могут быть использованы механические передачи (например цепная) или муфты.

Видео:9.3. Конструктивные элементы валов и осейСкачать

Виды валов

Вал — одна из самых распространенных деталей механизмов и машин. Существует множество конфигурации и конструкции валов. Их можно классифицировать по различным признакам.

• валы передачи
• коренные валы (несущие не только детали передач, но и рабочие органы)

По форме геометрической оси:

По конструктивным признакам:

• гладкие (постоянного поперечного сечения)
• ступенчатые
• валы с фланцами
• валы-шестерни

Видео:Что такое опорный подшипник. Передний привод. Просто о сложномСкачать

Элементы конструкции вала

Обычно вал представляет из себя цельную деталь, однако он может быть и составным, состоящим из нескольких частей.

Рассмотрим основные элементы конструкции валов:

• Цапфа — опорная часть вала, цапфа может быть цилиндрической, конической или сферической.
• Шейка — промежуточная цапфа.
• Шип — цапфа, расположенная на конце вала, предназначенная для восприятия, радиальной нагрузки.
• Пята — цапфа, расположенная на конце вала, предназначенная для восприятия осевой нагрузки.
• Заплечик – торцевая поверхность вала поверхность предназначенная для упора деталей, подшипников качения и т.п.
• Буртик – утолщение вала, предназначенная для упора деталей.
• Канавка – углубление на поверхности вала, предназначенная для выхода режущего инструмента, установки стопорного кольца и т.д.
• Галтель – плавный переход от меньшего сечения вала, к поверхности заплечника или буртика. Размер галтели определяется диаметром вала согласно ГОСТ 12080-66.
• Фаска – скошенная часть поверхности вала. Фаска облегчает установку деталей на валу при сборке. Размер фасок стандартизован ГОСТ 12080-66.
• Шпоночный паз – углубление, предназначенное для установки шпонки.
• Шлиц — паз на валу, в который входит зуб сопрягаемой детали.
• Лыска — плоская поверхность вала, получаемая путем удаления части металла фрезой.

Читайте также: Шестерня коленчатого вала рено логан

Видео:так шумит опорный подшипник , гранта , калина .Скачать

Погрешности монтажа валов

При выборе типа муфты следует учитывать возможные погрешности, возникающие при монтаже валов.

1. Монтажный зазор
2. Радиальное смещение
3. Угловое смещение

Видео:Полгода стучит подвеска)😀 #подвескаСкачать

Опорная часть оси, вала

Ответ на вопрос «Опорная часть оси, вала «, 5 (пять) букв:
цапфа

Альтернативные вопросы в кроссвордах для слова цапфа

Определение слова цапфа в словарях

Большая Советская Энциклопедия Значение слова в словаре Большая Советская Энциклопедия
(от нем. Zapfen), участок вала или оси, поддерживаемый опорой. Концевая Ц. называется шипом , расположенная в средней части вала, ≈ шейкой, торцевая ≈ пятой. Шипы и шейки выполняются цилиндрическими, коническими, иногда сферическими; пяты ≈ кольцевыми (с.

Новый толково-словообразовательный словарь русского языка, Т. Ф. Ефремова. Значение слова в словаре Новый толково-словообразовательный словарь русского языка, Т. Ф. Ефремова.
ж. Шип вала или оси, опирающийся на подшипник и вращающийся в нем. Один из цилиндрических выступов на стволе орудия или на люльке части упругого лафета, вставляемый в особое гнездо жесткого лафета.

Примеры употребления слова цапфа в литературе.

Жиры животного происхождения и растительные масла, прогоркнувшие вследствие употребления или дающие кислую реакцию, вызывают разъедание и порчу поверхностей у цапф.

Печь располагается в двух цапфах, поэтому она легко опрокидывается, что значительно облегчает разливку металла в различные емкости.

Владелец сообщил ей, что Цапф, этот чертов болван, поджег свою лавку ради страховки.

Цапфы — небольшие выступы цилиндрической формы на середине орудийного ствола, вставлявшиеся в цапфенные гнезда лафета.

Горбыли — толстые широкие железные полоски, которыми покрывают цапфы орудий, чтобы последние не выскакивали при выстреле из цапфенных гнезд.

Источник: библиотека Максима Мошкова

Видео:Как проверить опорный подшипник передней стойки.Скачать

Валы и оси. Назначение, классификация

ВАЛЫ И ПОДШИПНИКИ

Назначение, классификация.

Ранее речь шла о передачах, как едином целом механизме, а также рассматривались элементы, непосредственно участвующие в передаче движения от одного звена механизма к другому. В данной теме будут представлены элементы, предназначенные для крепления частей механизма, непосредственно участвующих в передаче движения (шкивы, звёздочки, зубчатые и червячные колёса и т.п.). В конечном итоге, качество механизма, его КПД, работоспособность и долговечность в значительной мере зависят и от тех деталей, о которых будет идти речь в дальнейшем. Первыми из таких элементов механизма рассмотрим валы и оси.

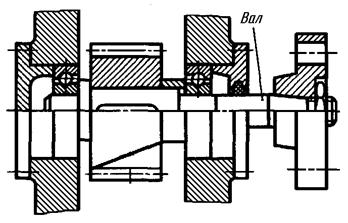

Рис. 17. Вал редуктора

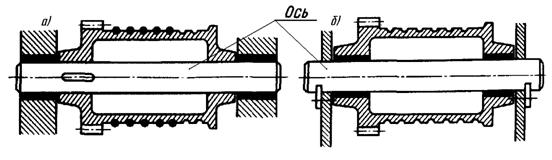

Рис. 18.Ось барабана лебёдки: а) вращающаяся; б) неподвижная

Вал (рис. 17) – деталь машины или механизма предназначенная для передачи вращающего или крутящего момента вдоль своей осевой линии. Большинство валов – это вращающиеся (подвижные) детали механизмов, на них обычно закрепляются детали, непосредственно участвующие в передаче вращающего момента (зубчатые колёса, шкивы, звёздочки цепных передач и т.п.).

Ось (рис. 18) – деталь машины или механизма, предназначенная для поддержания вращающихся частей и не участвующая в передаче вращающего или крутящего момента. Ось может быть подвижной (вращающейся, рис. 18, а) или неподвижной (рис. 18, б).

1. По форме продольной геометрической оси:

1.1. прямые (продольная геометрическая ось – прямая линия), например, валы редукторов, валы коробок передач гусеничных и колёсных машин;

1.2. коленчатые (продольная геометрическая ось разделена на несколько отрезков, параллельных между собой смещённых друг относительно друга в радиальном направлении), например, коленвал двигателя внутреннего сгорания;

1.3. гибкие (продольная геометрическая ось является линией переменной кривизны, которая может меняться в процессе работы механизма или при монтажно-демонтажных мероприятиях), часто используются в приводе спидометра автомобилей.

Читайте также: Холодильник индезит двухкамерный не отключается причины 1 компрессор почему

2. По функциональному назначению:

2.1. валы передач, они несут на себе элементы, передающие вращающий момент (зубчатые или червячные колёса, шкивы, звёздочки, муфты и т.п.) и в большинстве своём снабжены концевыми частями, выступающими за габариты корпуса механизма;

2.2. трансмиссионные валы предназначены, как правило, для распределения мощности одного источника к нескольким потребителям;

2.3. коренные валы — валы, несущие на себе рабочие органы исполнительных механизмов (коренные валы станков, несущие на себе обрабатываемую деталь или инструмент называют шпинделями).

3. Прямые валы по форме исполнения и наружной поверхности:

3.1. гладкие валы имеют одинаковый диаметр по всей длине;

3.2. ступенчатые валы отличаются наличием участков отличающихся друг от друга диаметрами;

3.3. полые валы снабжены сквозным или глухим отверстием, соосным наружной поверхности вала и простирающимся на большую часть длины вала;

3.4. шлицевые валы по внешней цилиндрической поверхности имеют продольные выступы – шлицы, равномерно расположенные по окружности и предназначенные для передачи моментной нагрузки от или к деталям, непосредственно участвующим в передаче вращающего момента;

3.5. валы, совмещённые с элементами, непосредственно участвующими в передаче вращающего момента (вал-шестерня, вал-червяк).

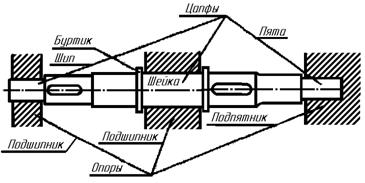

Конструктивные элементы валов представлены на рис. 19.

Опорные части валов и осей, через которые действующие на них нагрузки передаются корпусным деталям, называются цапфами. Цапфу, расположенную в средней части вала, обычно называют шейкой. Концевую цапфу вала, передающую корпусным деталям только радиальную нагрузку или радиальную и осевую одновременно, называют шипом, а концевую цапфу, передающую только осевую нагрузку, называют пятой. С цапфами вала взаимодействуют элементы корпусных деталей, обеспечивающие возможность вращения вала, удерживающие его в необходимом для нормальной работы положении и воспринимающие нагрузку со стороны вала. Соответственно элементы, воспринимающие радиальную нагрузку (а часто вместе с радиальной и осевую) называют подшипниками, а элементы, предназначенные для восприятия только осевой нагрузки – подпятниками.

Рис. 19. Основные элементы вала.

Кольцевое утолщение вала малой протяжённости, составляющее с ним одно целое и предназначенное для ограничения осевого перемещения самого вала или насаженных на него деталей, называют буртиком.

Переходная поверхность от меньшего диаметра вала к большему, служащая для опирания насаженных на вал деталей, называется заплечиком.

Переходная поверхность от цилиндрической части вала к заплечику, выполненная без удаления материала с цилиндрической и торцевой поверхности (рис. 20. б, в), называется галтелью. Галтель предназначается для снижения концентрации напряжений в переходной зоне, что в свою очередь ведёт к увеличению усталостной прочности вала. Чаще всего галтель выполняют в форме радиусной поверхности (рис. 20. б), однако в отдельных случаях галтель может быть выполнена в форме поверхности переменной двойной кривизны (рис. 20. в). Последняя форма галтели обеспечивает максимальное уменьшение концентрации напряжений, однако требует выполнения специальной фаски в отверстии насаживаемой детали.

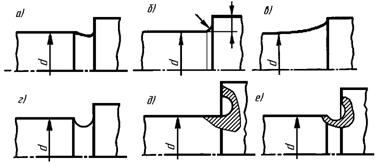

Рис. 20. Различные способы оформления переходной части между цилиндрической поверхностью и заплечиком

Углубление малой протяжённости на цилиндрической поверхности вала, выполненное по радиусу к оси вала, называют канавкой (рис. 20, а, г, е). Канавка, также как и галтель, очень часто используется для оформления перехода от цилиндрической поверхности вала к торцевой поверхности его заплечика. Наличие канавки в этом случае обеспечивает благоприятные условия для формирования цилиндрических посадочных поверхностей, так как канавка является пространством для выхода инструмента, формирующего цилиндрическую поверхность при механической обработке (резец, шлифовальный круг). Однако канавка не исключает возможности образования ступеньки на торцевой поверхности заплечика.

Читайте также: Чертеж карданного вала газ 53

Углубление малой протяжённости на торцевой поверхности заплечика вала, выполненное вдоль оси вала, называют поднутрением (рис. 20, д). Поднутрение обеспечивает благоприятные условия для формирования торцевой опорной поверхности заплечика, так как является пространством для выхода инструмента, формирующего эту поверхность при механической обработке (резец, шлифовальный круг), но не исключает возможности образования ступеньки на цилиндрической поверхности вала при её окончательной обработке.

Обе указанные проблемы решает введение в конструкцию вала наклонной канавки (рис. 20, е), которая совмещает достоинства, как цилиндрической канавки, так и поднутрения.

Рис. 21. Разновидности конфигурации цапф

Цапфы валов могут иметь форму различных тел вращения (рис. 21): цилиндрическую, коническую или сферическую. Шейки и шипы чаще всего выполняют в форме цилиндра (рис. 21, а, б). Цапфы такой формы достаточно технологичны при изготовлении и ремонте и широко применяются как с подшипниками скольжения, так и с подшипниками качения. В форме конуса выполняют концевые цапфы (шипы, рис. 21, в) валов, работающие, как правило, с подшипниками скольжения, с целью обеспечения возможности регулировки зазора и фиксации осевого положения вала. Конические шипы обеспечивают более точную фиксацию валов в радиальном направлении, что позволяет уменьшить биения вала при высоких частотах вращения. Недостатком конических шипов является склонность к заклиниванию при температурном расширении (увеличении длины) вала.

Сферические цапфы (рис. 21, г) хорошо компенсируют несоосности подшипников, а также снижают влияние изгиба валов под действием рабочих нагрузок на работу подшипников. Основным недостатком сферических цапф является повышенная сложность конструкции подшипников, что увеличивает стоимость изготовления и ремонта вала и его подшипника.

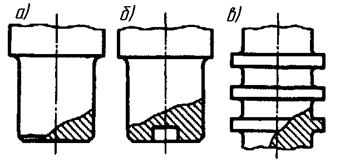

Пяты (рис. 22) по форме и числу поверхностей трения можно разделить на сплошные, кольцевые, гребенчатые и сегментные.

Сплошная пята (рис. 22, а) наиболее проста в изготовлении, но характеризуется значительной неравномерностью распределения давления по опорной площади пяты, затруднительным выносом продуктов износа смазочными жидкостями и существенно неравномерным износом.

Кольцевая пята (рис. 22, б) с этой точки зрения более благоприятна, хотя и несколько сложнее в изготовлении. При подаче смазки в приосевую область её поток движется по поверхности трения в радиальном направлении, то есть перпендикулярно направлению скольжения, и таким образом отжимает трущиеся поверхности одна от другой, создавая благоприятные условия для относительного проскальзывания поверхностей.

Рис. 22. Некоторые формы пят.

Сегментная пята может быть получена из кольцевой посредством нанесения на рабочую поверхность последней нескольких неглубоких радиальных канавок, симметрично расположенных по кругу. Условия трения в такой пяте ещё более благоприятные по сравнению с вышеописанными. Наличие радиальных канавок способствует образованию жидкостного клина между трущимися поверхностями, что ведёт к их разделению при пониженных скоростях скольжения.

Гребенчатая пята (рис. 22, в) имеет несколько опорных поясков и предназначена для восприятия осевых нагрузок значительной величины, но в этой конструкции достаточно трудно обеспечить равномерность распределения нагрузки между гребнями (требуется высокая точность изготовления, как самой пяты, так и подпятника). Сборка узлов с такими подпятниками тоже достаточно сложна.

Рис. 23. Вал цилиндрической передачи в сборе с шестерней и подшипниками качения

Выходные концы валов (рис. 923) обычно имеют цилиндрическую или коническую форму и снабжаются шпоночными пазами или шлицами для передачи вращающего момента.

Цилиндрические концы валов проще в изготовлении и особенно предпочтительны для нарезания шлицов. Конические концы лучше центрируют насаженные на них детали и в связи с этим более предпочтительны для высокоскоростных валов.
