Что такое пневматика в шинах

Пневматическая шина представляет собой упругую оболочку, предназначенную для установки на ободе колеса и заполняемую воздухом или азотом под давлением. Современная шина имеет довольно сложную конструкцию. Основным материалом для изготовления шины служит резина и специальная ткань — корд. Резина, использующаяся для производства шины, изготавливается из каучука (натурального и синтетического), к которому в процессе производства добавляются различные наполнители: сера, сажа, смолы и др. При изготовлении пневматических шин для первых автомобилей использовался только натуральный каучук, который получали из смолы деревьев — каучуконосов.

Синтетический каучук был впервые получен в нашей стране. Это изобретение принадлежит академику С. В. Лебедеву, который в 1931 — 1932 г. впервые в мире разработал технологию производства синтетического каучука. Для того чтобы эластичный каучук с наполнителями превратился в упругую резину, он должен пройти процесс вулканизации (соединение серы с каучуком, которое происходит при повышенной температуре). Шины вулканизируются в специальных пресс-формах, внутренняя поверхность которых соответствует наружной поверхности шины. Перед тем как шина попадает в пресс-форму, она собирается из составляющих ее элементов на специальных станках.

Шина состоит из: каркаса, слоев брекера, протектора, боковины и борта (рис. 1)

Каркас — резинокордная основа (силовая часть) покрышки; выполнен из одного или нескольких слоев обрезиненного корда с резиновыми прослойками, закрепленных на бортовых кольцах Корд бывает текстильным, металлическим или стекловолоконным. Текстиль и стекло применяются в легковых шинах. Металлокорд — в грузовых. Стекловолокно отличается абсолютной стойкостью к гниению и растягиванию. Шины с использованием стекловолокна меньше разнашиваются и меньше подвержены порче в условиях высокой влажности и температуры (тропики).

Брекер состоит из одного и более слоев разреженного прорезиненного корда, разделенных резиновыми прослойками, и расположен между каркасом и протектором. Предназначен для защиты каркаса от ударов, придания жёсткости шине в месте соприкосновения с дорожной поверхностью и для защиты камеры от проколов. Изготавливается из толстого слоя резины (в лёгких шинах) или скрещенных слоёв металлокорда. В зависимости от материала корда в брекере шины подразделяются на шины с текстильным брекером (ТБ) и металлобрекерные (МБ), а при использовании металлокорда и в каркасе, и в брекере — цельнометаллокордные (ЦМК).

Протектор — наружная часть покрышки, представляющая собой массивный слой резины с рельефным рисунком на внешней поверхности. Он обеспечивает сцепление с дорогой и предохраняет каркас шины от механических повреждений. Рельефная часть поверхности протектора, состоящая из совокупности выступов и выемок или канавок, называется рисунком протектора. В зависимости от рисунка протектора и условий эксплуатации шины подразделяются на:

• Дорожные (в обиходе называемые летними), предназначены для применения при положительных температурах на шоссейных дорогах. Шины этого типа обеспечивают наилучшее сцепление с сухой и мокрой дорогой, обладают максимальной износостойкостью и наилучшим образом приспособлены для скоростной езды. Для движения по грунтовым дорогам (особенно мокрым) и зимой они малопригодны.
• Зимние, используемые на обледенелых и заснеженных дорогах, сцепные качества покрытия которых могут изменяться в зависимости от ситуации, от минимальных (гладкий лед или каша из снега и воды) до небольших (укатанный снег на морозе). Они обладают неплохими дорожными свойствами, несколько уступая дорожным шинам. Многие зимние шины позволяют устанавливать шипы противоскольжения или уже ошипованы на заводе-изготовителе.
• Всесезонные являются компромиссным вариантом между летними и зимними шинами, поэтому уступают по обеспечению сцепления и первым и вторым в соответствующих сезону условиях. Они позволяют круглогодично эксплуатировать автомобиль на одном комплекте шин.
• Универсальные обладают свойствами, позволяющими эксплуатировать их как на шоссейных, так и на грунтовых дорогах. Их целесообразно применять для вседорожников, которые совершают примерно равные пробеги по шоссе и дорогам. Четкую границу между ними и всесезонными шинами провести бывает довольно трудно.
• Повышенной проходимости рассчитаны для бездорожья и мягких грунтов. Использовать такие шины желательно только при редком движении по шоссе. В противном случае они будут быстрее изнашиваться и создавать высокий уровень шума.

На боковых стенках покрышки протектор переходит в более тонкие резиновые слои — боковины, прикрывающие боковые части каркаса.

Борт состоит из одного и более проволочных колец, на которых закреплены слои каркаса, и обеспечивает крепление покрышки на ободе колеса. Изнутри он покрыт слоем вязкой воздухонепроницаемой (для бескамерных шин) резины, что позволяет покрышке герметично садиться на обод колеса.

Читайте также: Как определить состояние зимних шин

По способу герметизации шины делятся на камерные и бескамерные.

Камерные шины (TUBE TYPE) (рис. 2) состоят из покрышки и камеры с вмонтированным в нее вентилем.

Размер камеры всегда несколько меньше внутренней полости соответствующей ей по обозначению покрышки. Это позволяет избежать образования складок камеры в накачанном состоянии. Вентиль представляет собой обратный клапан, позволяющий нагнетать воздух в шину и препятствующий выходу его наружу.

Грузовые камерные шины, монтируемые на плоские разборные обода, оснащаются ободными лентами (флипперами). Ободные ленты располагаются между ободом и камерой и предназначены для защиты камеры от повреждений.

Бескамерная шина (TUBELESS) представляет собой усовершенствованную покрышку, которая одновременно выполняет функции обычной покрышки и камеры. Внутренняя полость в бескамерной шине образуется покрышкой и ободом колеса.

У бескамерных шин (рис. 3) внутренний объем герметизируется воздухонепроницаемым резиновым слоем толщиной 2-3 мм, наложенным на внутренний слой каркаса, а на наружную поверхность борта наносят эластичную резину, которая обеспечивает герметичность при посадке шины на обод. Вентиль специальной конструкции вставляется в отверстие в ободе колеса. Бескамерные шины имеют немало преимуществ перед камерными, а потому постепенно завоевывают рынок, вытесняя прежнюю конструкцию. При проколе бескамерной шины небольшим предметом этот предмет растягивает воздухонепроницаемый внутренний слой резины бескамерной шины и обволакивается ею. При этом воздух из бескамерной шины выходит очень медленно, в отличие от камерной, в которой камера находится в растянутом состоянии, и, следовательно, любое ее повреждение вызывает увеличение образовавшегося отверстия. Поэтому бескамерные шины более безопасны. Ремонт небольших повреждений бескамерных шин можно производить без снятия шины с обода, герметизируя образовавшееся отверстие специальным материалом. Важным преимуществом бескамерных шин по сравнению с камерными является меньшая масса и нагрев при движении. Последний обусловлен отсутствием трения камеры о шину и лучшим охлаждением. Так как износ шин в значительной степени зависит от рабочей температуры, бескамерные шины долговечнее. Не рекомендуется устанавливать в бескамерные шины камеры, поскольку при накачивании камеры между шиной и камерой могут образоваться воздушные подушки, которые будут мешать отводу тепла и приведут к местному перегреву шины. К недостаткам бескамерных шин следует отнести большую сложность ремонта в пути в случае сильных повреждений, а также необходимость в высокой чистоте и гладкости закраины обода для обеспечения герметичности.

Шинные заводы выпускают пневматические шины двух основных конструкций: диагональные и радиальные (рис. 4).

Радиальная шина (шина типа R) имеет меридиональное (от борта к борту) направление нитей в слоях каркаса, а направление нитей в слоях брекера близко к окружному. В диагональной шине каркас и брекер состоят из наложенных друг на друга слоев корда, нити которых перекрещиваются под заданным углом. Угол наклона нитей в брекере посередине беговой дорожки 45 — 60°. Радиальные шины имеют технико-экономические преимущества перед диагональными шинами (повышенная долговечность, высокое сцепление с дорогой, пониженное сопротивление качению, что обусловливает сокращение расхода топлива, пониженное теплообразование и др.). Однако диагональные шины предпочтительны для некоторых условий эксплуатации, например, в условиях высоких ударных нагружений на дорогах низкого качества и в условиях бездорожья.

Видео:Хирургия. Иммобилизация конечности путём наложения пневматической шиныСкачать

Пневматические шины: конструкция, характеристики и применение

Видео:Шины для вилочных погрузчиков. Часть 1. Обзор пневматических шин.Скачать

Пневматические шины: конструкция, характеристики и применение

Упругая конструкция, установленная на ободе колеса и заполненная воздухом (или газом) называется пневматической шиной. В процессе эксплуатации она выдерживает нагрузку, вызванную весом автомобиля, а также все воздействия при соприкосновении с полотном дороги (при наборе скорости, торможении, выполняемых транспортным средством поворотах). Колеса с пневматическими шинами способствуют относительно невысокому давлению транспортного средства на почву, его высокой проходимости (например, при использовании шин Michelin).

Видео:Основы конструкции пневматических шин - TECH TIRES 101Скачать

Конструктивные особенности пневматических шин

Современная пневматическая шина имеет довольно сложное строение. Оно включает:

• Каркас. Это основа покрышки, состоящая из резины и корда, который может быть выполнен из разных материалов: текстиля, стекловолокна или (для грузового транспорта) металла.
• Брекер. Обычно состоит из нескольких слоев прорезиненного корда. Необходим в качестве защиты каркаса от механических повреждений и камеры от проколов
• Протектор. Внешняя рельефная поверхность покрышки. Применяется для обеспечения сцепления с дорожным полотном. Рельеф называют рисунком протектора. Он лежит в основе классификации шин по предназначению: летние, зимние, всесезонные, универсальные (для езды по шоссе и грунтовым дорогам).
• Боковины. Это более тонкая часть протектора, прикрывающая боковые стенки каркаса.
• Борт. Состоит из нескольких проволочных колец, служит для крепления покрышки на каркасе.

Читайте также: Хендай акцент какое давление должно быть в шинах зимой

Различают покрышки камерные, имеющие резиновую емкость для закачки воздуха, и бескамерные. В последних воздушная полость находится между самой покрышкой и колесным ободом.

Пневматические изделия бывают:

• диагональные (успешно используются на плохих дорогах);
• радиальные ( долговечны, имеют хорошее сцепление с дорогой, пониженное теплообразование).

Основное отличие диагональных шин от радиальных состоит в расположении кордовых нитей каркаса, вследствие чего и приобретаются определенные качества изделий .

Видео:Пневматические, литые, пенополиуретановые колеса для тележек и тачек. ООО "Скаф". СПб.Скачать

Использование пневматических шин

В настоящее время имеется большой ассортимент моделей пневматических шин, обладающих различными характеристиками. Это дает возможность использовать такие изделия для эксплуатации на дорогах любых категорий и назначений, при различного рода перевозках.

У нас можно купить надежные и качественные пневматические грузовые шины недорого, с доставкой. Консультанты предоставят исчерпывающую информацию об имеющихся модификациях, марках и типах резины.

Видео:А знаете ли вы, что пневматические шины изобрелСкачать

О пневматической шине

Важным элементом колес любого автотранспортного средства считаются пневматические шины. Они стоят на автодиске и создают полноценный контакт с трассой. Когда авто едет, шина нейтрализует покачивания, а также вибрации от езды по впадинам, ямам, возвышениям и другим препятствиям. Так пневматика шины создает комфортабельность и безопасность. Производят сегодня различные типы покрышек, отличающиеся материалами, химическим составом, эксплуатационными качествами. Шины имеют различный протекторный узор, что обеспечивает максимум сцепки с разными покрытиями.

Видео:Виды колёс для погрузчиков. Пневматические шины.Скачать

Пневматика покрышки — что это

Пневматические колеса: что это — интересно каждому автомобилисту. Пневматика является одним из главных комплектующих ходовой части транспорта. Во время применения пневматика колеса создает не только качественную сцепку с дорожным полотном, но и передачу тяги и тормоза, нейтрализацию проявлений при передвижении авто, маневренность и безопасность езды, динамику и плавность хода, проходимость в разных условиях на дороге. Кроме того, пневматика колеса сказывается на расходе горючего и образовании шума. Разделить шины можно по:

Пневматическая покрышка

• области применения;
• методике герметизации;
• конструктивным особенностям;
• профильному рисунку;
• протекторному узору;
• применению в климате;
• весу, размеру.

По использованию автошины можно разделить на:

• Колеса для легковушек (Госстандарт 4754), которые используются на легковых авто, легкогрузных грузовиках, мини-автобусном транспорте и прицепных конструкциях.
• Пневматика для грузовиков (Госстандарт 5513), устанавливаемая на грузовые авто, прицепные конструкции к ним, автобусный и троллейбусный транспорт.
• Автошины для грузовиков с давлением, которое регулируется (Госстандарт 13298), используемые на грузовиках с полным приводом, применяемых на почве и в условиях отсутствия асфальтированной дороги.

В комплектацию пневматики входят:

• Для камерных изделий легковушек — шина, камера с вентилем, укомплектованным мини-колпаком или колпаком-ключом.
• Для камерных изделий грузовиков — шина, камера с вентильным устройством и обод-лента.
• Для бескамерных легковушек и грузовиков — шина и вентильный механизм, устроенный в ободе.

Радиальная покрышка

• Шина — торооболочка изделия пневматики, полностью воспринимающая усилия, которые действуют при передвижении авто.
• Камера — герметизированная торообразная мягкая оболочка, которая наполняется газом либо воздухом.
• Вентильная часть камеры или покрышки бескамерной — оборотный воздухоклапан, требуемый для накачки, сдерживания, спуска воздуха и создания контроля давления внутри.
• Обод-лента — кольцо из резины, устроенное между бортами изделия, камерой и колесным ободком. Ободок-лента используется в камерах грузовиков для защиты камер от «травм».

В первых нитки корда каркасной части пересекаются в касающихся слоях и обладают углом наклона волокон в центре беговой дорожки примерно 45-60°. Данное устройство кордовых нитей именуется диагональным.

Во вторых покрышках кордовые нитки во всех каркасных слоях в средине беговой дорожки обладают углом наклона около 0°, то есть кордовые волокна в соприкасающихся слоях идут в параллель друг другу или перекрещиваются под малым уклоном.

Читайте также: Стеллаж для шин своими руками из дерева размеры

По климат-исполнению пневматика бывает:

• Для умеренных климатических условий, используемые при температурном режиме не менее минус 45 °С.
• Морозоустойчивые покрышки, необходимые для работы в районах с температурным режимом менее минус 45 °С.
• Изделия для тропических климатических условий, создаваемые из материалов влагостойких и сдерживающих высокий температурный режим.

По типоразмеру пневматика разделяется на:

• Габаритные — с профильной шириной 35 см (14″) и больше в независимости от диаметра посадки.
• Средние по габаритам — с профильной шириной 20-35 см (7-13″) и диаметром посадки не меньше 45.7 см (18″).
• Малогабаритные — с профильной шириной меньше 20 см (7″).

Видео:Конструкция пневматических шин TECH Int.Скачать

Пневматика для легковушек

• Каркасная часть — основа изделия, которая состоит из одного или нескольких слоев, покрытых кордовой резиной, прикрепленных обычно на кольцах борта. Корд — это материя, которая состоит из плотных ниток основы и тончайших редких волокон, создаваемых на основе синтетики или натуральных материй, или тонких ниток из стали (металлический корд).
• Брекер — элемент внутри шины, устроенный между каркасной и протекторной частью, включающий нескольких слоев резинового корда из металла или иного материала. Брекер нужен для защиты покрышки от перегрузок, которые возникают при передвижении авто по трассе.
• Протекторный узор — часть колесного изделия, снаружи выполненная из резины, обычно рельефная, создающая сцепку с трассой и защищающая каркас от деформаций.
• Боковина — покровной резиновый слой, устроенный на стенке сбоку шины, защищающий каркасную часть от деформации и «травм».
• Борт изделия — жесткая комплектующая пневматики, создающая ее крепеж на колесном ободе.

На продукции сезона «лето» нет микроскопического узора. Однако здесь присутствуют ярко выраженные бороздки. Они требуются для того, чтобы в непогоду по ним отходила вода. Это позволяет получить максимум сцепки. Покрышки сезона «зима» различаются тонкими канавками на протекторном узоре. Данные канавки придают покрышке эластичности и обеспечивают сцепку даже на обледеневшей трассе. Фрикционные шины хорошо выдерживают летний зной и морозы. Однако эксплуатационные качества всесезонки весьма посредственны.

Видео:Обзор вездехода Мини на максимальных шинах. Осадка на воде. Сравнение размеров Дикарь и Мини.Скачать

Для каких авто подходят пневматические колеса

Покрышки пневматика гасят колебания от препятствий на дороге, создают качественное касание колеса с трассой. За счет пневматики сокращаются проскальзывание в грязи и уменьшаются повреждения при передвижении. Резина создает проходимость в непростых ситуациях.

Пневматика — это востребованные автошины, они стоят на многих легковушках для бездорожья, автобусном транспорте. Используются они и на специализированном транспорте, в частности на погрузчиках.

Несмотря на то, что пневматика востребована среди специализированных видов техники, она используется далеко не всегда. Более оптимально ее применение в тех местах, где присутствуют неровные покрытия из камня. Но нужно хотя бы ограничить риск прокола шины: на территории организации не должно быть досок с гвоздями, битое стекло, торчащая из земли арматура и так далее.

Видео:Галилео. ПневматикаСкачать

ГОСТ 4754-97

Госстандарт распространен на пневматику для транспорта категорий M1, О1, О2 и покрышек с индексацией, несущей способности Госстандарта 4754-97. ГОСТу соответствуют покрышки для легковушек, прицепов к ним, легкогрузовых авто и автобусного транспорта малой вместимости. Технические условия 121 для транспорта категорий М2, N1 и N2 предусматривают применение пневматики Госстандарта 4754-97 на дорожном полотне разных категорий в любом климате при температурном режиме от -45 °С до +55 °С (изделия сезона «зима» — до +10 °С).

Для Минобороны покрышки увеличенной проходимости и универсальные, необходимые для применения в условиях отсутствия асфальта, на мягкой почве, а также на дорожном полотне разных категорий, во всех климатах, используются при температурном режиме от -60 °С до +55 °С.

Теперь стало понятно, что представляет собой пневматическая шина, как она сделана и каких видов может быть. Это подсказка для выбора продукции. От верного выбора зависит комфортабельность, маневренность и защита от аварий. Важный фактор при приобретении — мнения пользователей о покрышках. Они дадут возможность оценить шины правильно, ведь часто из-за рекламщиков на авторынок проникает некачественный продукт с плохими характеристиками.

Если имеются сомнения, правильно обратиться к менеджеру специализированного магазина или изучить инструкцию к своему автотранспортному средству.

• Свежие записи
  • Нужно ли менять пружины при замене амортизаторов
  • Скрипят амортизаторы на машине что делать
  • Из чего состоит стойка амортизатора передняя
  • Чем стянуть пружину амортизатора без стяжек
  • Для чего нужны амортизаторы в автомобиле




  источники:

  https://fasad-adelante.ru/chto-takoe-pnevmatika-v-shinah

  🎦 Видео

  ВСЁ ЧТО ДОЛЖЕН ЗНАТЬ РОССИЯНИН О ПНЕВМАТИКЕ ЗА 20 МИНУТ !!! МОЖНО ЛИ СЕСТЬ ИЗ-ЗА НЕЁ ??? ВСЁ О НЕЙ!Скачать



  KEVLON превентивный герметик нового поколения для пневматических шин.Скачать



  TYRFIL.Процесс заполнения пневматических шин полиуретаном.Скачать



  Как родились пневматические шиныСкачать



  пневматические шиныСкачать

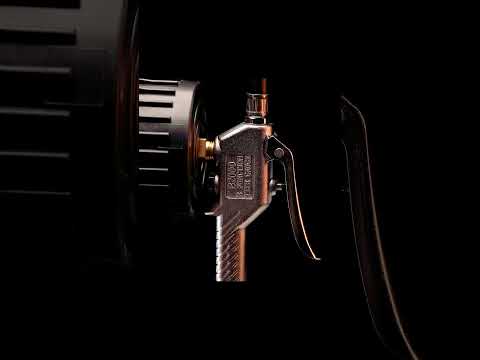

  Пневмо подкачка шин Licota PAP-D031 с манометром и дополнительной насадкой #shortsСкачать
